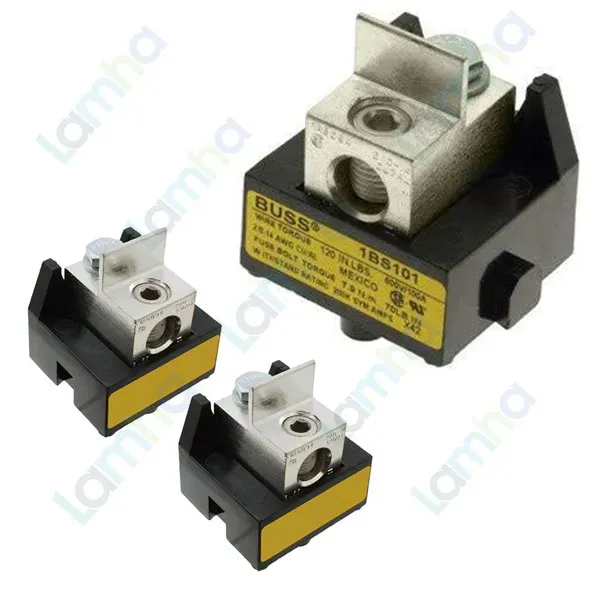

Đế Cầu chì Eaton Bussmann 1BS101

Đế Cầu chì Eaton Bussmann 1BS101 – đế cầu chì modular 100 A, 600 V

Đế Cầu chì Eaton Bussmann 1BS101 là đế cầu chì dạng modular thuộc dòng Bussmann series của Eaton, được thiết kế để lắp các loại cầu chì bắt bu-lông phù hợp trong hệ thống phân phối và bảo vệ điện công nghiệp. Model 1BS101 có định mức 100 A, điện áp 600 V và kết cấu module cho phép bố trí linh hoạt trong tủ điện.

Eaton Bussmann là thương hiệu chuyên về các giải pháp bảo vệ mạch điện, đặc biệt nổi bật với cầu chì, đế cầu chì và thiết bị bảo vệ quá dòng dùng trong công nghiệp. Theo thông tin sản phẩm cung cấp, 1BS101 có xuất xứ Hungary và phù hợp cho các hệ thống yêu cầu kết nối cầu chì công suất tương đối lớn, chắc chắn và thuận tiện khi lắp đặt.

Điểm đáng chú ý của 1BS101 là khả năng sử dụng với cầu chì high-speed dạng bắt bu-lông, cầu chì Class J trong dải 70–100 A, cầu chì Class T 600 V trong dải 70–100 A và một số cầu chì BS88 tương thích. Hai bên đế có cơ cấu liên kết dạng dovetail, giúp ghép nhiều cực liền kề khi xây dựng hệ thống nhiều pha hoặc nhiều nhánh bảo vệ.

Ưu điểm và tính năng nổi bật của Eaton Bussmann 1BS101

Đế cầu chì modular 100 A 1BS101 được phát triển theo hướng linh hoạt trong thiết kế tủ điện, đồng thời đảm bảo kết nối cơ khí và điện ổn định giữa dây dẫn với cầu chì. Thiết kế modular đặc biệt hữu ích khi cần bố trí một cực riêng lẻ hoặc ghép nhiều đế cạnh nhau thành cụm.

• Thiết kế modular với khớp dovetail hai bên, thuận tiện ghép nhiều đế cầu chì liền kề.
• Tương thích với nhiều dòng cầu chì Bussmann dạng bắt bu-lông thuộc nhóm high-speed, Class J, Class T và một số loại BS88 theo bảng lựa chọn của nhà sản xuất.
• Đế bằng phenolic đúc màu đen, phù hợp với yêu cầu cách điện và chịu nhiệt của thiết bị.
• Đầu nối bằng nhôm mạ thiếc giúp tạo vị trí đấu nối dây dẫn chắc chắn.
• Bu-lông và chi tiết kim loại sử dụng thép mạ kẽm, hỗ trợ độ bền cơ khí trong quá trình lắp đặt.
• Đầu nối chấp nhận dây đồng hoặc nhôm, dây đặc hoặc dây bện trong phạm vi được nhà sản xuất quy định.
• Được công bố UL Recognized, CSA Certified, CE và tuân thủ RoHS.

Thông số kỹ thuật chính

Thông số	Giá trị
Kiểu sản phẩm	Đế cầu chì modular dạng bắt bu-lông
Dòng điện định mức	100 A
Điện áp định mức	600 V
Khả năng chịu dòng ngắn mạch	200 kA RMS đối xứng hoặc theo khả năng cắt của cầu chì được lắp, lấy giá trị thấp hơn
Loại cầu chì tương thích	High-speed dạng bắt bu-lông, Class J 70–100 A, Class T 600 V 70–100 A và một số BS88 phù hợp
Vật liệu đế	Phenolic đúc màu đen, cấp nhiệt 150°C
Vật liệu đầu nối	Nhôm mạ thiếc
Bu-lông lắp	Thép mạ kẽm, 1/4-20 x 1/2 inch
Dải dây dẫn	Một dây 14 AWG đến 2/0 AWG, đồng hoặc nhôm, dây đặc hoặc dây bện
Mô-men siết vít đầu nối dây	13,6 N·m
Mô-men siết bu-lông cầu chì	7,9 N·m
Liên kết giữa các module	Khớp dovetail ở hai bên đế
Chứng nhận và tuân thủ	UL Recognized, CSA Certified, CE, RoHS

Chức năng, nguyên lý hoạt động và ứng dụng của 1BS101

Chức năng chính của Eaton Bussmann 1BS101 là tạo vị trí cơ khí và điện để lắp cầu chì phù hợp vào mạch điện. Đế giữ chắc cầu chì, đồng thời tạo đường dẫn điện từ dây hoặc thanh kết nối ở phía nguồn, qua cầu chì rồi tới phía tải. Bản thân 1BS101 không phải phần tử tự ngắt khi xảy ra sự cố; chức năng bảo vệ quá dòng và ngắn mạch được thực hiện bởi cầu chì được lắp trên đế.

Trong trạng thái bình thường, dòng điện đi qua đầu nối của đế, qua phần tử cầu chì và tiếp tục cấp cho tải. Khi xuất hiện dòng điện vượt quá đặc tính thời gian–dòng điện của cầu chì, phần tử nóng chảy bên trong cầu chì tác động và làm hở mạch. Nhờ đó, thiết bị hoặc nhánh mạch phía sau được cách ly khỏi dòng sự cố theo đặc tính bảo vệ của cầu chì đã lựa chọn.

Với kết cấu bắt bu-lông, cầu chì được giữ bằng liên kết cơ khí chắc chắn thay vì cơ cấu kẹp lò xo thông thường. Cấu trúc này phù hợp với các ứng dụng công nghiệp có dòng điện lớn hơn hoặc sử dụng cầu chì high-speed, nơi chất lượng tiếp xúc, lực siết và khả năng tản nhiệt tại điểm nối có vai trò quan trọng.

Ứng dụng điển hình

• Tủ phân phối điện và tủ động lực công nghiệp.
• Mạch bảo vệ thiết bị công suất sử dụng cầu chì high-speed tương thích.
• Hệ thống bảo vệ bộ chỉnh lưu, bộ biến đổi công suất và thiết bị điện tử công suất khi sử dụng đúng loại cầu chì được Eaton quy định.
• Tủ máy và hệ thống điều khiển cần đế cầu chì dạng bắt bu-lông 100 A.
• Hệ thống nhiều pha cần ghép nhiều đế cầu chì thành cụm bằng cơ cấu dovetail.
• Các ứng dụng sử dụng cầu chì Class J, Class T hoặc BS88 thuộc chủng loại và kích thước tương thích với 1BS101.

Khi lựa chọn cầu chì cho 1BS101, cần kiểm tra đồng thời dòng định mức, điện áp, kiểu thân cầu chì, khoảng cách lắp, kích thước lưỡi hoặc đầu cực và đặc tính bảo vệ yêu cầu. Không nên lựa chọn cầu chì chỉ dựa trên dòng định mức của đế.

Cam kết và nơi mua Đế Cầu chì Eaton Bussmann 1BS101

Khi cần mua Đế Cầu chì Eaton Bussmann 1BS101 chính hãng cho tủ điện, hệ thống bảo vệ cầu chì hoặc thiết bị công nghiệp, khách hàng có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng mã hàng, kiểm tra tính tương thích với cầu chì đang sử dụng và nhận thông tin về tình trạng hàng.

Việc xác định đúng model đế và đúng cầu chì tương thích giúp hệ thống đạt yêu cầu về điện áp, dòng điện, khả năng chịu dòng sự cố và độ tin cậy tại các điểm đấu nối. Khi thay thế thiết bị hiện hữu, nên đối chiếu mã 1BS101 cùng thông số cầu chì thực tế trước khi lắp đặt.

Câu hỏi thường gặp (FAQ)

Eaton Bussmann 1BS101 là thiết bị gì?

1BS101 là đế cầu chì modular 100 A, 600 V của Eaton Bussmann, dùng để lắp các cầu chì dạng bắt bu-lông phù hợp và tạo kết nối điện giữa cầu chì với dây dẫn trong hệ thống điện.

1BS101 có phải là cầu chì bảo vệ quá dòng không?

Không. 1BS101 là đế cầu chì, không phải phần tử nóng chảy. Khả năng ngắt dòng quá tải hoặc ngắn mạch do cầu chì được lắp trên đế thực hiện.

Đế cầu chì Eaton Bussmann 1BS101 dùng được với những loại cầu chì nào?

Nhà sản xuất công bố đế phù hợp với cầu chì high-speed dạng bắt bu-lông, Class J 70–100 A, Class T 600 V 70–100 A và một số cầu chì BS88. Cần đối chiếu mã cầu chì và kích thước lắp cụ thể trước khi sử dụng.

Dòng điện và điện áp định mức của 1BS101 là bao nhiêu?

Định mức 100 A, 600 V là thông số công bố cho 1BS101. Dòng điện thực tế của mạch vẫn phải được lựa chọn dựa trên cầu chì, dây dẫn, thiết bị tải và yêu cầu thiết kế của toàn hệ thống.

1BS101 có thể dùng dây đồng và dây nhôm không?

Có. Đầu nối của đế được nhà sản xuất công bố chấp nhận một dây đồng hoặc nhôm, loại dây đặc hoặc dây bện, trong dải từ 14 AWG đến 2/0 AWG.

Có thể ghép nhiều đế 1BS101 cạnh nhau không?

Có. Thiết kế dovetail liên kết module ở hai bên đế cho phép bố trí nhiều cực sát cạnh nhau, thuận tiện khi xây dựng cụm cầu chì cho hệ thống nhiều pha hoặc nhiều nhánh.

Cần lưu ý gì khi lắp đặt Eaton Bussmann 1BS101?

Cần ngắt và cách ly nguồn trước khi thi công, chọn đúng cầu chì tương thích, sử dụng tiết diện dây phù hợp, siết đầu nối theo mô-men quy định của nhà sản xuất và đảm bảo khoảng cách lắp đặt theo loại cầu chì thực tế. Việc lắp đặt nên được thực hiện bởi người có chuyên môn về điện công nghiệp.
