Đế Cầu chì Bu-lông Eaton Bussmann C5268-1

Giới thiệu Đế Cầu chì Bu-lông Eaton Bussmann C5268-1

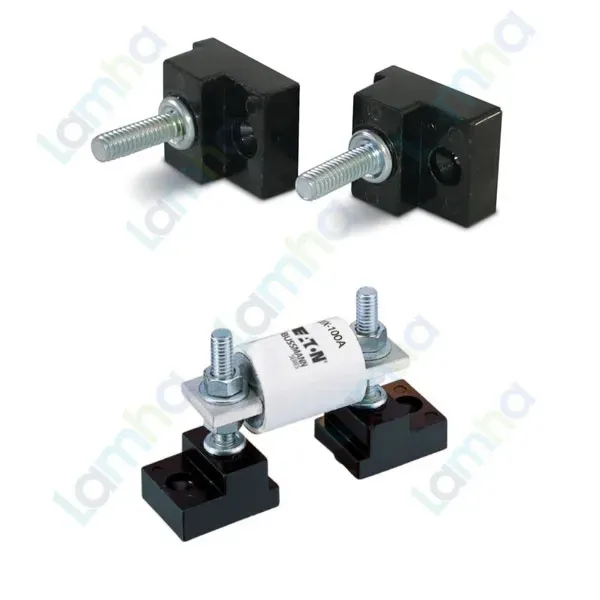

Đế Cầu chì Bu-lông Eaton Bussmann C5268-1 là đế cầu chì dạng mô-đun thuộc nhóm phụ kiện cho cầu chì tốc độ cao của Eaton Bussmann. Sản phẩm sử dụng kết cấu stud type – kiểu bu-lông, cho phép đầu cực của cầu chì và đầu cốt cáp điện được lắp trên cùng một bu-lông, giúp kết cấu đấu nối gọn và giảm thao tác trong quá trình lắp đặt.

Eaton Bussmann là thương hiệu chuyên về giải pháp bảo vệ mạch bằng cầu chì với lịch sử phát triển hơn 100 năm. Bussmann trở thành một phần của Eaton sau thương vụ Eaton mua lại Cooper Industries năm 2012. Danh mục Bussmann hiện bao gồm cầu chì công nghiệp, cầu chì tốc độ cao, phụ kiện cầu chì và nhiều giải pháp bảo vệ quá dòng cho hệ thống điện, điện tử công suất và thiết bị công nghiệp.

Model C5268-1 thuộc dòng C5268 modular fuse base. Hai nửa đế độc lập có thể bố trí trên panel theo khoảng cách phù hợp với chiều dài cầu chì tương thích, tạo thuận lợi khi thiết kế và bố trí thiết bị trong tủ điện.

Ưu điểm và tính năng nổi bật của Eaton Bussmann C5268-1

• Đế cầu chì kiểu bu-lông giúp tạo liên kết cơ khí chắc chắn cho cầu chì và đầu cốt cáp.
• Thiết kế dạng mô-đun cho phép bố trí hai nửa đế theo khoảng cách phù hợp với cầu chì được sử dụng.
• Đầu cực cầu chì và dây dẫn có đầu cốt được lắp trên cùng stud, giúp đơn giản hóa cấu trúc kết nối và giảm công việc lắp đặt.
• Dòng cầu chì tối đa 200 A theo thông số công bố cho model C5268-1.
• Stud cao 1 inch với ren 5/16"-18, phù hợp với cấu hình cơ khí được Eaton quy định cho model này.
• Thuộc nhóm phụ kiện Eaton Bussmann dành cho các ứng dụng cầu chì tốc độ cao, thuận tiện cho hệ thống điện công nghiệp và điện tử công suất khi lựa chọn cầu chì tương thích.
• Cấu trúc dạng rời tạo tính linh hoạt khi thiết kế panel, đặc biệt trong những hệ thống sử dụng các loại cầu chì có chiều dài thân khác nhau.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại sản phẩm	Đế cầu chì mô-đun cho cầu chì tốc độ cao
Kiểu kết nối	Stud type / bu-lông
Dòng cầu chì tối đa	200 A
Chiều cao stud	1 inch
Đường kính và bước ren stud	5/16"-18
Kiểu lắp đặt	Stud mounting
Chiều dài sản phẩm	3 inch
Chiều cao sản phẩm	2 inch
Chiều rộng sản phẩm	1 inch
Khối lượng	0,365 lb
Phân loại	High speed accessory
Tuân thủ môi trường	RoHS compliant

Chức năng, nguyên lý hoạt động và ứng dụng của Eaton Bussmann C5268-1

Chức năng của đế cầu chì

Eaton Bussmann C5268-1 có nhiệm vụ tạo vị trí lắp đặt cơ khí và điểm kết nối điện cho cầu chì tương thích. Khác với cầu chì, bản thân đế C5268-1 không phải phần tử tự ngắt dòng khi xảy ra quá dòng; chức năng cắt và bảo vệ mạch được thực hiện bởi dây chảy của cầu chì được lắp trên đế.

Đế giúp cố định cầu chì, tạo liên kết giữa đầu cực cầu chì với dây dẫn của mạch và duy trì kết nối cơ khí ổn định trong điều kiện vận hành phù hợp. Việc lựa chọn cầu chì phải dựa trên dòng điện, điện áp, khả năng cắt, đặc tính thời gian-dòng điện và yêu cầu bảo vệ của hệ thống thực tế.

Nguyên lý kết nối kiểu stud

Ở dòng C5268, Eaton sử dụng cấu trúc đầu cực cầu chì và đầu cốt cáp gắn chung trên stud. Khi lắp đặt, đầu cực của cầu chì và đầu cốt dây dẫn được đặt tại vị trí bu-lông của đế và siết cố định theo yêu cầu lắp đặt. Cấu trúc này giúp giảm số lượng điểm trung gian trên đường dẫn dòng điện và đơn giản hóa công việc đấu nối.

Hai nửa đế dạng mô-đun được lắp độc lập trên panel. Khoảng cách giữa chúng được xác định theo kích thước của cầu chì tương thích, nhờ đó người thiết kế có thể bố trí hệ thống linh hoạt hơn so với một đế có khoảng cách tâm cố định.

Nguyên lý bảo vệ khi kết hợp với cầu chì

Trong điều kiện bình thường, dòng điện đi qua dây dẫn, đầu cốt, cầu chì và các stud của đế để cấp cho tải. Khi xuất hiện quá dòng hoặc ngắn mạch vượt quá đặc tính tác động của cầu chì, phần tử dây chảy bên trong cầu chì nóng lên và ngắt mạch. Đế cầu chì C5268-1 giữ vai trò gá lắp và dẫn điện tại các điểm kết nối, trong khi cầu chì đảm nhận nhiệm vụ bảo vệ quá dòng.

Ứng dụng điển hình

• Làm đế lắp cho cầu chì tốc độ cao Eaton Bussmann có kích thước và thông số tương thích.
• Tủ điện công nghiệp và hệ thống phân phối nguồn sử dụng cầu chì kiểu bắt bu-lông.
• Thiết bị chuyển đổi và điện tử công suất cần giải pháp bảo vệ bằng cầu chì tốc độ cao.
• Hệ thống chỉnh lưu, bộ nguồn công suất, biến tần hoặc thiết bị điều khiển công suất khi thiết kế yêu cầu cầu chì tương thích với đế stud type.
• Các panel cần bố trí khoảng cách giữa hai đầu cầu chì linh hoạt thay vì sử dụng đế có khoảng cách tâm cố định.

Cam kết và nơi mua Đế Cầu chì Eaton Bussmann C5268-1

Khi lựa chọn Đế Cầu chì Bu-lông Eaton Bussmann C5268-1 chính hãng, cần kiểm tra đúng mã hàng, kiểu stud, kích thước ren và dòng cầu chì tối đa để bảo đảm phù hợp với cầu chì cũng như thiết kế của tủ điện. Không nên lựa chọn đế chỉ dựa vào dòng điện mà bỏ qua kích thước cơ khí và cấu hình đầu cực của cầu chì.

Khách hàng có nhu cầu mua Eaton Bussmann C5268-1, kiểm tra khả năng tương thích với cầu chì hoặc lựa chọn phụ kiện phù hợp có thể liên hệ thietbicodien để được tư vấn và đặt mua sản phẩm chính hãng theo đúng yêu cầu ứng dụng.

Câu hỏi thường gặp (FAQ)

Eaton Bussmann C5268-1 là thiết bị gì?

C5268-1 là đế cầu chì dạng mô-đun kiểu stud của Eaton Bussmann, được thiết kế làm phụ kiện lắp đặt cho cầu chì tốc độ cao tương thích. Sản phẩm cung cấp điểm gá cơ khí và điểm kết nối điện giữa cầu chì với dây dẫn.

C5268-1 có dòng định mức bao nhiêu?

Thông số Eaton công bố cho C5268-1 là dòng cầu chì tối đa 200 A. Đây là giới hạn liên quan đến đế cầu chì, không có nghĩa mọi cầu chì 200 A đều có thể lắp được; vẫn cần kiểm tra kích thước và kiểu đầu cực của cầu chì.

Kích thước stud của C5268-1 là bao nhiêu?

Stud của C5268-1 có chiều cao 1 inch và sử dụng ren 5/16"-18. Đây là một trong những đặc điểm giúp phân biệt model này với các phiên bản C5268 khác.

C5268-1 có phải là cầu chì bảo vệ quá dòng không?

Không. Đế cầu chì C5268-1 là phụ kiện dùng để cố định và kết nối cầu chì. Phần tử thực hiện ngắt dòng khi xảy ra quá dòng hoặc ngắn mạch là cầu chì được lắp trên đế.

Vì sao C5268-1 được gọi là đế cầu chì mô-đun?

Dòng C5268 sử dụng hai nửa đế độc lập. Các nửa đế có thể được lắp trên panel với khoảng cách phù hợp với chiều dài cầu chì, giúp người thiết kế chủ động hơn trong việc bố trí thiết bị.

Dây cáp được kết nối với C5268-1 như thế nào?

Ở thiết kế stud type của dòng C5268, đầu cực của cầu chì và cáp đã bấm đầu cốt được lắp trên cùng stud. Cấu trúc này giúp giảm thao tác lắp đặt và tạo kết nối cơ khí trực tiếp tại điểm đầu cầu chì.

C5268-1 có phù hợp với mọi loại cầu chì 200 A không?

Không. Ngoài dòng điện, cần kiểm tra kiểu đầu cực, kích thước cơ khí, chiều dài cầu chì, điện áp hệ thống và các yêu cầu kỹ thuật khác. Chỉ sử dụng cầu chì có đặc tính và kích thước tương thích với hệ thống cũng như đế lắp.

Khi lắp C5268-1 cần lưu ý điều gì?

Cần ngắt và cô lập nguồn điện trước khi thao tác, chọn đúng cầu chì tương thích, bố trí khoảng cách giữa hai nửa đế theo kích thước cầu chì và bảo đảm các mối nối stud được lắp đúng yêu cầu kỹ thuật. Việc thiết kế và lắp đặt nên do người có chuyên môn điện thực hiện.
