Đế Cầu chì Bu-lông Eaton Bussmann C5268-2

Giới thiệu Đế Cầu chì Bu-lông Eaton Bussmann C5268-2

Đế Cầu chì Bu-lông Eaton Bussmann C5268-2 là đế cầu chì dạng mô-đun kiểu stud thuộc nhóm phụ kiện cho cầu chì tốc độ cao Bussmann series của Eaton. Sản phẩm được thiết kế để tạo điểm gá cơ khí chắc chắn đồng thời thực hiện kết nối điện giữa đầu cực cầu chì và dây dẫn có đầu cốt trong các hệ thống điện công nghiệp.

Eaton Bussmann là dòng sản phẩm bảo vệ mạch của Eaton, được sử dụng rộng rãi trong các ứng dụng cầu chì công nghiệp và bảo vệ thiết bị điện tử công suất. Với mã hàng C5268-2, Eaton công bố khả năng sử dụng với cầu chì có dòng định mức tối đa 200 A, kết cấu bu-lông 5/16"-18 và chiều cao stud 1,75 inch.

Theo cấu trúc mô-đun của dòng C5268, hai nửa đế giống nhau được bố trí ở hai đầu cầu chì. Cách thiết kế tách rời này giúp người thiết kế có thể điều chỉnh khoảng cách lắp đặt theo chiều dài của cầu chì phù hợp thay vì bị giới hạn bởi một đế cố định liền khối.

Ưu điểm và tính năng nổi bật của Eaton Bussmann C5268-2

Điểm nổi bật của C5268-2 nằm ở thiết kế đế cầu chì bu-lông dạng mô-đun. Mỗi nửa đế tạo một điểm kết nối cho đầu cực cầu chì; hai nửa có thể được bố trí với khoảng cách thích hợp để phù hợp với kích thước cầu chì của hệ thống.

• Thiết kế stud type đơn giản, phù hợp cho các hệ thống sử dụng cầu chì có đầu cực bắt bu-lông.
• Đầu cực của cầu chì và dây dẫn có đầu cốt được lắp trên cùng stud, giúp đơn giản hóa quá trình kết nối.
• Kết cấu mô-đun tách rời hỗ trợ linh hoạt khoảng cách giữa hai đầu cầu chì.
• Phù hợp với các ứng dụng sử dụng cầu chì tốc độ cao trong thiết bị điện công nghiệp và điện tử công suất khi chủng loại cầu chì tương thích.
• Thiết kế dành cho lắp trên panel, thuận tiện khi bố trí trong tủ điện hoặc cụm bảo vệ công suất.
• Sản phẩm được Eaton công bố đáp ứng RoHS.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại sản phẩm	Đế cầu chì mô-đun kiểu stud
Dòng cầu chì tối đa	200 A
Kiểu lắp	Stud mounting
Kích thước ren stud	5/16"-18
Chiều cao stud	1,75 inch
Chiều dài/chiều sâu sản phẩm	3 inch
Chiều cao sản phẩm	1 inch
Chiều rộng sản phẩm	2 inch
Khối lượng công bố	0,023 lb
Tuân thủ	RoHS compliant
Cấu trúc lắp cầu chì	Hai nửa đế giống nhau tạo thành một bộ đế mô-đun
Quy cách của dòng stud type	Mỗi nửa đế được đặt riêng, không cung cấp thành cặp

Chức năng, nguyên lý hoạt động và ứng dụng của C5268-2

Chức năng của đế cầu chì

C5268-2 không phải là phần tử tự ngắt mạch mà là bộ phận dùng để gá và kết nối cầu chì vào mạch điện. Chức năng cắt dòng khi xảy ra sự cố thuộc về cầu chì được lắp trên đế. Vì vậy, việc lựa chọn cầu chì phải căn cứ vào điện áp, dòng điện, khả năng cắt, đặc tính thời gian-dòng điện và yêu cầu bảo vệ của từng hệ thống.

Nguyên lý kết nối

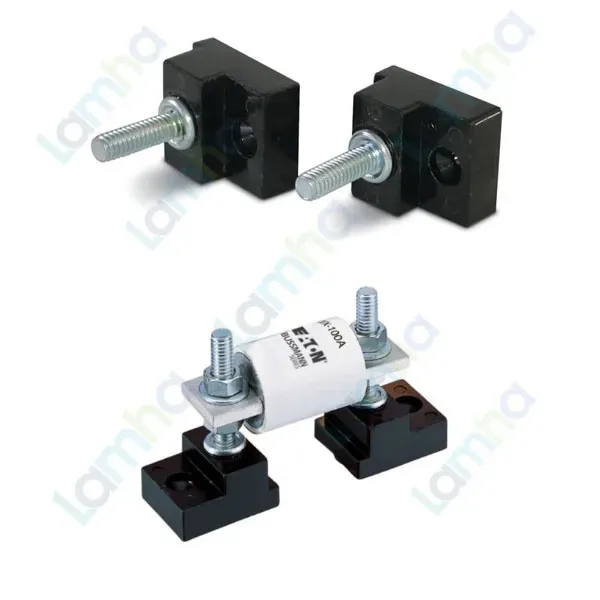

Trong cấu hình điển hình, một cầu chì được lắp giữa hai nửa đế C5268. Đầu cực cầu chì và đầu cốt của dây dẫn được bắt trên cùng stud của từng phía. Khi các mối nối được lắp đúng kỹ thuật, dòng điện đi từ dây dẫn phía nguồn qua điểm tiếp xúc, qua cầu chì rồi sang nửa đế phía tải và tiếp tục đến thiết bị cần bảo vệ.

Nếu cầu chì phát hiện điều kiện quá dòng nằm ngoài giới hạn thiết kế của chính cầu chì, phần tử nóng chảy của cầu chì sẽ tác động để ngắt dòng. Đế cầu chì stud type có nhiệm vụ duy trì kết nối cơ khí và điện chắc chắn cho cầu chì trong quá trình vận hành; bản thân C5268-2 không thay thế chức năng bảo vệ của cầu chì.

Do hai nửa đế được tách rời, khoảng cách lắp đặt có thể được lựa chọn theo kích thước cầu chì tương thích. Eaton cũng lưu ý dòng đế stud C5268 được đặt theo từng chi tiết; vì vậy một vị trí lắp cầu chì hoàn chỉnh thông thường cần hai nửa đế.

Ứng dụng điển hình

Eaton Bussmann C5268-2 thuộc nhóm phụ kiện dành cho hệ thống cầu chì tốc độ cao, thích hợp cho các thiết kế cần đế bắt bu-lông rời và khả năng bố trí khoảng cách linh hoạt. Sản phẩm có thể được xem xét trong tủ điện công nghiệp, bộ nguồn công suất, thiết bị chỉnh lưu, bộ biến đổi công suất và các hệ thống sử dụng cầu chì công nghiệp tương thích.

Khi lựa chọn C5268-2, cần kiểm tra kích thước đầu cực, chiều dài cầu chì, dòng định mức, điện áp hệ thống và yêu cầu lắp đặt của cầu chì thực tế. Mức 200 A được Eaton công bố là dòng cầu chì tối đa của đế, không có nghĩa mọi cầu chì 200 A đều mặc nhiên tương thích về kích thước hoặc đặc tính điện.

Cam kết và nơi mua Đế Cầu chì Eaton Bussmann C5268-2

Khi cần mua Đế Cầu chì Bu-lông Eaton Bussmann C5268-2 chính hãng, khách hàng nên xác định chính xác mã sản phẩm, thông số stud và loại cầu chì dự kiến sử dụng để bảo đảm khả năng lắp đặt phù hợp với hệ thống.

Liên hệ thietbicodien để được tư vấn lựa chọn C5268-2, kiểm tra khả năng tương thích với cầu chì, báo giá và hỗ trợ cung cấp thiết bị Eaton Bussmann phù hợp cho hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

C5268-2 là cầu chì hay đế cầu chì?

C5268-2 là đế cầu chì dạng mô-đun kiểu stud, không phải cầu chì. Cầu chì tương thích được lắp giữa hai nửa đế và mới là phần tử thực hiện chức năng ngắt dòng khi có sự cố.

Dòng cầu chì tối đa sử dụng với C5268-2 là bao nhiêu?

Eaton công bố dòng cầu chì tối đa 200 A cho C5268-2. Tuy nhiên, vẫn phải kiểm tra đầy đủ các thông số của cầu chì và hệ thống trước khi lựa chọn.

C5268-2 sử dụng loại stud nào?

Model này sử dụng stud 5/16"-18 với chiều cao stud 1,75 inch theo thông số kỹ thuật của Eaton.

Một cầu chì cần bao nhiêu đế C5268-2?

Thiết kế mô-đun sử dụng hai nửa đế giống nhau ở hai đầu cầu chì. Tài liệu của Bussmann cho biết loại stud C5268 được đặt theo từng chi tiết và không cung cấp sẵn thành cặp, vì vậy cần tính đủ số lượng cho cấu hình lắp thực tế.

C5268-2 có thể điều chỉnh khoảng cách giữa hai đầu cầu chì không?

Có. Hai nửa của đế cầu chì mô-đun được lắp độc lập trên panel, nhờ đó khoảng cách giữa chúng có thể được bố trí phù hợp với chiều dài của cầu chì tương thích.

Dây dẫn và đầu cực cầu chì được kết nối như thế nào?

Trong thiết kế stud type của dòng C5268, đầu cực cầu chì và dây dẫn có đầu cốt được lắp trên cùng stud. Cấu trúc này giúp giảm số lượng điểm kết nối và đơn giản hóa thao tác lắp đặt.

C5268-2 có tự bảo vệ quá dòng không?

Không. Đế chỉ đảm nhiệm việc gá và dẫn điện tới cầu chì. Chức năng bảo vệ quá dòng được thực hiện bởi cầu chì có đặc tính phù hợp được lắp trên đế.

Có thể chọn C5268-2 chỉ dựa vào dòng 200 A không?

Không nên. Ngoài dòng điện, cần kiểm tra loại cầu chì, kích thước cơ khí, đầu cực, điện áp làm việc, đặc tính bảo vệ và yêu cầu của thiết bị cần bảo vệ trước khi quyết định sử dụng.
