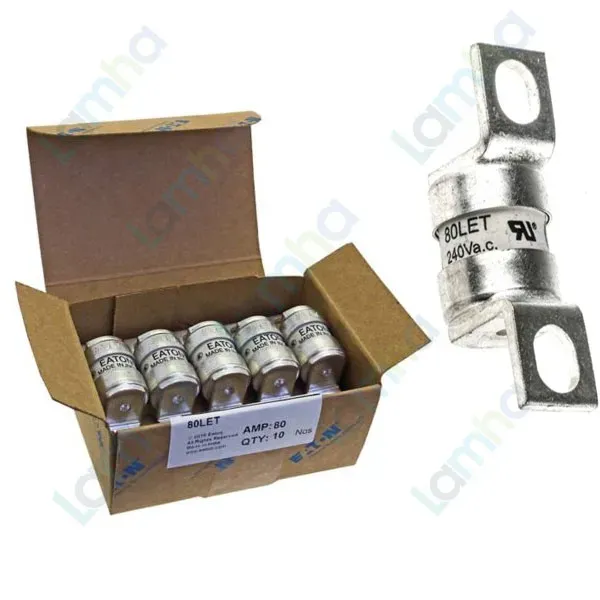

Cầu chì BS88 Eaton Bussmann 80LET 80A, 280 VAC, 150 VDC, 200 kA

Cầu chì BS88 Eaton Bussmann 80LET – giới thiệu và thương hiệu

Cầu chì BS88 Eaton Bussmann 80LET thuộc dòng cầu chì tác động nhanh dùng để bảo vệ thiết bị bán dẫn công suất. Sản phẩm mang thương hiệu Eaton Bussmann, chuyên về giải pháp bảo vệ mạch điện. Theo thông tin sản phẩm được cung cấp, hàng có xuất xứ Ấn Độ.

Với mã 80LET, người mua cần đối chiếu đúng điện áp, khả năng cắt và kiểu lắp trước khi thay thế cầu chì trong tủ điện hoặc thiết bị.

Ưu điểm và tính năng nổi bật

• Bảo vệ bán dẫn tốc độ cao: cầu chì thuộc cấp sử dụng aR, phù hợp để phối hợp bảo vệ linh kiện công suất khi xảy ra sự cố dòng điện lớn.
• Khả năng cắt ngắn mạch cao: thông số cho mạch AC và DC được công bố riêng, giúp chọn cầu chì theo đúng loại nguồn.
• Kiểu lắp bằng tai bắt bu lông: thuận tiện khi thay thế tại vị trí lắp có kích thước và đầu nối tương thích.

Thông số kỹ thuật

Thông số	Giá trị
Dòng điện định mức	80 A
Điện áp định mức AC	280 VAC
Điện áp định mức DC	150 VDC
Khả năng cắt mạch AC	200 kA RMS đối xứng
Khả năng cắt mạch DC	50 kA tại 150 VDC
Cấp sử dụng	aR, bảo vệ bán dẫn trong phạm vi tác động quy định
I²t trước hồ quang	300 A²s
I²t toàn phần khi cắt	3.800 A²s tại 240 VAC
Tổn hao công suất	10 W tại dòng định mức
Kiểu lắp	Tai lệch bắt bu lông, cỡ lắp M6
Khoảng cách tâm điểm bắt	41 mm
Tiêu chuẩn thiết kế và thử nghiệm	BS88 phần 4; IEC 60269-4
Chỉ thị đứt cầu chì tích hợp	Không có

Chức năng, nguyên lý hoạt động và ứng dụng

Cầu chì bảo vệ bán dẫn được mắc nối tiếp với nhánh mạch cần bảo vệ. Khi dòng sự cố đủ lớn, phần tử nóng chảy bên trong đứt và cầu chì dập hồ quang để ngắt dòng. Sau khi tác động, phải xác định nguyên nhân sự cố và thay cầu chì mới; cầu chì không tự phục hồi.

Cấp sử dụng aR hướng đến bảo vệ khi có ngắn mạch trong phạm vi làm việc được quy định. Khi thiết kế hệ thống, cần phối hợp thêm biện pháp bảo vệ quá tải thích hợp cho dây dẫn và tải. Đồng thời, phải kiểm tra riêng điều kiện nguồn AC hoặc DC theo khả năng cắt tương ứng trong bảng.

80LET có thể được xem xét cho bộ chỉnh lưu, bộ biến đổi công suất, bộ truyền động DC và thanh cái DC khi các điều kiện điện và vị trí lắp phù hợp. Không chọn cầu chì chỉ dựa vào dòng định mức; cần đối chiếu điện áp mạch, dòng ngắn mạch dự kiến, khả năng phối hợp bảo vệ và kích thước lắp đặt.

Cam kết và nơi mua hàng

Để mua cầu chì Eaton Bussmann 80LET chính hãng, hãy liên hệ thietbicodien. Khi đặt hàng, vui lòng yêu cầu đối chiếu mã trên nhãn, thông số mạch và chứng từ sản phẩm để chọn đúng cầu chì cho thiết bị của bạn.

Câu hỏi thường gặp (FAQ)

80LET dùng để bảo vệ thiết bị nào?

Sản phẩm hướng đến bảo vệ bán dẫn công suất; các ứng dụng cần xem xét gồm bộ chỉnh lưu, bộ biến đổi công suất và hệ thống truyền động DC.

80LET có dùng được cho cả mạch AC và DC không?

Có, nếu điện áp và dòng ngắn mạch dự kiến của từng loại mạch nằm trong giới hạn tương ứng được công bố ở bảng thông số.

Có thể dùng khả năng cắt AC để đánh giá mạch DC không?

Không. Khả năng cắt DC được công bố riêng và phải được dùng khi đánh giá mạch một chiều.

Cầu chì này có thay thế thiết bị bảo vệ quá tải không?

Không nên coi cầu chì cấp aR là giải pháp bảo vệ quá tải toàn dải. Cần phối hợp thiết bị bảo vệ phù hợp với thiết kế mạch.

80LET có đèn hoặc chỉ thị đứt cầu chì tích hợp không?

Không. Nếu hệ thống cần tín hiệu giám sát trạng thái, hãy kiểm tra giải pháp phụ kiện tương thích trước khi lắp đặt.

Sau khi cầu chì tác động có thể dùng lại không?

Không. Hãy ngắt và cô lập nguồn, tìm nguyên nhân sự cố, sau đó thay bằng cầu chì đúng mã và đúng điều kiện sử dụng.
