Cầu chì BS88 Eaton Bussmann 63LET 63A, 280 VAC, 150 VDC, 200 kA

Cầu chì BS88 Eaton Bussmann 63LET 63A, 280 VAC, 150 VDC, 200 kA – giới thiệu và nguồn gốc

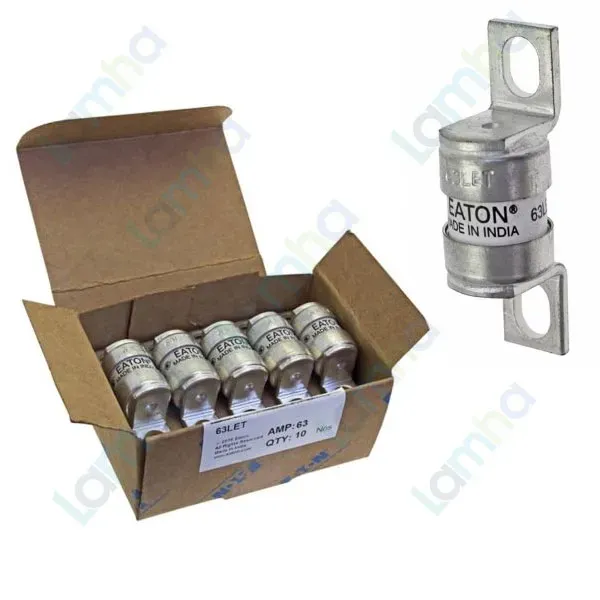

Cầu chì BS88 Eaton Bussmann 63LET là cầu chì tác động nhanh dành cho mạch có linh kiện bán dẫn công suất. Sản phẩm thuộc dòng Bussmann của Eaton, có xuất xứ Ấn Độ theo thông tin sản phẩm được cung cấp. Thiết kế đầu nối bắt bu lông phù hợp cho việc lắp đặt trong tủ điện và thiết bị điện công nghiệp.

Ưu điểm và tính năng nổi bật

• Bảo vệ bán dẫn tác động nhanh: hạn chế năng lượng đi qua mạch khi xảy ra ngắn mạch, giúp giảm tác động của sự cố lên linh kiện công suất.
• Thiết kế BS88 gọn: đầu nối bắt bu lông giúp cố định cầu chì vào vị trí lắp phù hợp.
• Ứng dụng linh hoạt: phù hợp để xem xét sử dụng trong bộ chỉnh lưu, bộ biến đổi công suất, truyền động điện và thanh cái DC khi các điều kiện của mạch đáp ứng thông số định mức.

Thông số kỹ thuật của 63LET

Thông số	Giá trị
Dòng điện định mức	63 A
Điện áp định mức AC theo UL	280 VAC
Điện áp định mức AC theo IEC	240 VAC
Điện áp định mức DC	150 VDC
Khả năng cắt ngắn mạch AC	200 kA RMS đối xứng
Khả năng cắt ngắn mạch DC	50 kA tại 150 VDC
Cấp sử dụng	aR – bảo vệ bán dẫn trong phạm vi ngắn mạch
I²t trước hồ quang	180 A²s
I²t cắt tổng tại 240 VAC	2.200 A²s
Tổn hao công suất tại dòng định mức	9 W
Kích thước tổng thể	55 × 18 × 18 mm
Khoảng cách tâm hai vị trí nối	41 mm
Kích thước lắp đặt	M6
Chỉ thị trạng thái tích hợp	Không có
Tiêu chuẩn thiết kế và thử nghiệm	BS88 phần 4; IEC 60269-4

Chức năng, nguyên lý hoạt động và ứng dụng

Cầu chì bảo vệ bán dẫn được mắc nối tiếp với nhánh mạch cần bảo vệ. Khi xảy ra ngắn mạch, dòng sự cố làm phần tử chảy bên trong nóng lên và đứt; hồ quang được dập tắt để ngắt dòng điện. Đặc tính tác động nhanh giúp hạn chế năng lượng sự cố truyền tới thiết bị phía sau.

63LET có thể được lựa chọn cho mạch chứa bộ chỉnh lưu, bộ biến đổi công suất, bộ truyền động DC hoặc thanh cái DC. Khi thiết kế hệ thống, cần đối chiếu điện áp, dòng điện, khả năng cắt, đặc tính I²t và kích thước lắp đặt với yêu cầu thực tế của thiết bị.

Đây là cầu chì bảo vệ trong phạm vi ngắn mạch cho bán dẫn. Mạch vẫn cần phương án bảo vệ quá tải được phối hợp phù hợp; không nên xem cầu chì này là thiết bị bảo vệ đầy đủ cho mọi dạng quá dòng.

Cam kết và nơi mua hàng

Để mua cầu chì Eaton Bussmann 63LET chính hãng, hãy liên hệ thietbicodien. Khi đặt hàng, hãy cung cấp mã cầu chì và thông tin thiết bị đang sử dụng để đối chiếu đúng thông số điện và kiểu lắp đặt.

Câu hỏi thường gặp (FAQ)

63LET được dùng để bảo vệ thiết bị nào?

Sản phẩm được thiết kế cho ứng dụng bảo vệ bán dẫn công suất, chẳng hạn trong bộ chỉnh lưu, bộ biến đổi công suất và hệ truyền động điện.

Cầu chì này có dùng được cho cả mạch AC và DC không?

Có, nếu điện áp làm việc và dòng ngắn mạch dự kiến của mạch nằm trong các giới hạn tương ứng ở bảng thông số. Cần đối chiếu riêng khả năng cắt của mạch AC và mạch DC.

63LET có thay thế thiết bị bảo vệ quá tải thông thường không?

Không. Đây là cầu chì bảo vệ bán dẫn trong phạm vi ngắn mạch; phương án bảo vệ quá tải cần được thiết kế và phối hợp riêng.

Cầu chì có sẵn bộ chỉ thị khi đứt không?

Không có chỉ thị tích hợp. Nếu cần tín hiệu báo trạng thái, hãy kiểm tra khả năng dùng phụ kiện chỉ thị tương thích và điều kiện lắp đặt thực tế.

Cần kiểm tra gì trước khi thay cầu chì cũ bằng 63LET?

Hãy đối chiếu thông số điện, đặc tính bảo vệ, khoảng cách lắp, kiểu đầu nối và yêu cầu của nhà sản xuất thiết bị. Chỉ thay cầu chì sau khi đã cách ly nguồn và xác nhận mạch an toàn.
