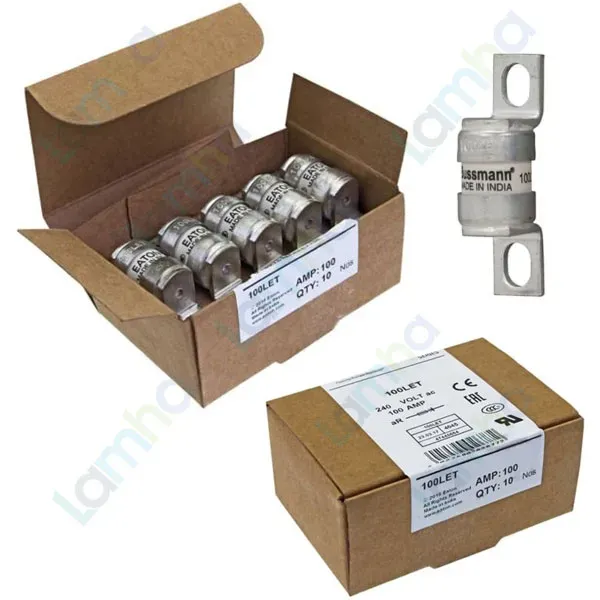

Cầu chì BS88 Eaton Bussmann 100LET 100A, 280 VAC, 150 VDC, 200 kA

Giới thiệu cầu chì BS88 Eaton Bussmann 100LET

Cầu chì BS88 Eaton Bussmann 100LET là cầu chì tác động nhanh thuộc dòng LET, dùng để bảo vệ thiết bị bán dẫn trong hệ thống điện công nghiệp. Bussmann là thương hiệu cầu chì thuộc Eaton, tập đoàn hoạt động trong lĩnh vực quản lý năng lượng. Theo thông tin sản phẩm, mã hàng này có xuất xứ Ấn Độ.

Ưu điểm và tính năng nổi bật

100LET có đặc tính tác động nhanh để hạn chế năng lượng sự cố truyền đến linh kiện bán dẫn khi xảy ra ngắn mạch. Thiết kế đầu nối bắt vít giúp lắp đặt chắc chắn trong tủ điện; kích thước gọn thuận tiện khi bố trí thiết bị.

Điểm cần lưu ý khi lựa chọn là khả năng cắt của cầu chì trên mạch AC và DC khác nhau. Điện áp AC công bố theo UL cũng khác điện áp AC theo IEC; cần đối chiếu tiêu chuẩn áp dụng cho hệ thống.

Thông số	Giá trị
Dòng điện định mức	100 A
Điện áp định mức AC theo UL	280 VAC
Điện áp định mức AC theo IEC	240 VAC
Điện áp định mức DC	150 VDC
Khả năng cắt trên mạch AC	200 kA RMS đối xứng
Khả năng cắt trên mạch DC	50 kA tại 150 VDC
Nhóm sử dụng	aR, bảo vệ bán dẫn có phối hợp thiết bị bảo vệ khác
Kiểu đầu nối	Đầu nối lệch, bắt vít
Khoảng cách tâm đầu nối	41,5 mm
Cỡ lỗ lắp	M6
Chỉ thị trạng thái tích hợp	Không có
Tiêu chuẩn thiết kế và thử nghiệm	BS88 phần 4, IEC 60269-4

Chức năng, nguyên lý hoạt động và ứng dụng

Cầu chì bảo vệ bán dẫn được mắc nối tiếp trên nhánh mạch cần bảo vệ. Khi dòng sự cố đủ lớn chạy qua, phần tử chảy bên trong nóng lên và đứt, tạo khoảng hở để ngắt dòng điện. Đặc tính tác động nhanh giúp giảm tác động của sự cố lên các linh kiện điện tử công suất ở phía sau cầu chì.

100LET phù hợp để xem xét cho bộ chỉnh lưu, bộ biến đổi công suất, bộ truyền động DC và thanh cái DC chung. Khi thiết kế, cần kiểm tra điện áp, dòng điện, dòng ngắn mạch dự kiến và yêu cầu phối hợp bảo vệ của từng thiết bị. Cầu chì nhóm aR cần được phối hợp với thiết bị bảo vệ quá tải thích hợp; không dùng riêng cầu chì này để thay thế toàn bộ chức năng bảo vệ quá tải của hệ thống.

Cam kết và nơi mua hàng

Để mua cầu chì Eaton Bussmann 100LET chính hãng, hãy liên hệ thietbicodien. Cung cấp thông tin mạch điện và thiết bị cần bảo vệ để được hỗ trợ đối chiếu đúng mã hàng, điều kiện sử dụng và chứng từ sản phẩm trước khi đặt mua.

Câu hỏi thường gặp (FAQ)

100LET dùng để bảo vệ thiết bị nào?

Sản phẩm được dùng để bảo vệ linh kiện bán dẫn trong các ứng dụng như bộ chỉnh lưu, bộ biến đổi công suất, bộ truyền động DC và thanh cái DC chung, khi các điều kiện mạch phù hợp với thông số của cầu chì.

100LET có dùng được cho mạch DC không?

Có. Cần đối chiếu cả điện áp và khả năng cắt DC trong bảng thông số với điều kiện sự cố dự kiến tại vị trí lắp đặt.

Khả năng cắt AC và DC của 100LET có giống nhau không?

Không. Hai giá trị được công bố riêng trong bảng thông số; không lấy khả năng cắt AC để đánh giá khả năng cắt trên mạch DC.

Cầu chì 100LET có thay thế thiết bị bảo vệ quá tải không?

Không nên dùng riêng cầu chì nhóm aR cho toàn bộ chức năng bảo vệ quá tải. Hãy phối hợp với thiết bị bảo vệ phù hợp theo thiết kế của hệ thống.

100LET có chỉ thị đứt cầu chì tích hợp không?

Không. Mã hàng này không có chỉ thị trạng thái tích hợp; cần dùng phương pháp kiểm tra hoặc phụ kiện tương thích nếu hệ thống yêu cầu giám sát.

Cần kiểm tra gì trước khi thay cầu chì?

Hãy cô lập nguồn, xác nhận mạch đã hết điện, tìm và xử lý nguyên nhân sự cố, sau đó đối chiếu mã cầu chì, điện áp, dòng điện, khả năng cắt và kiểu lắp trước khi thay thế.
