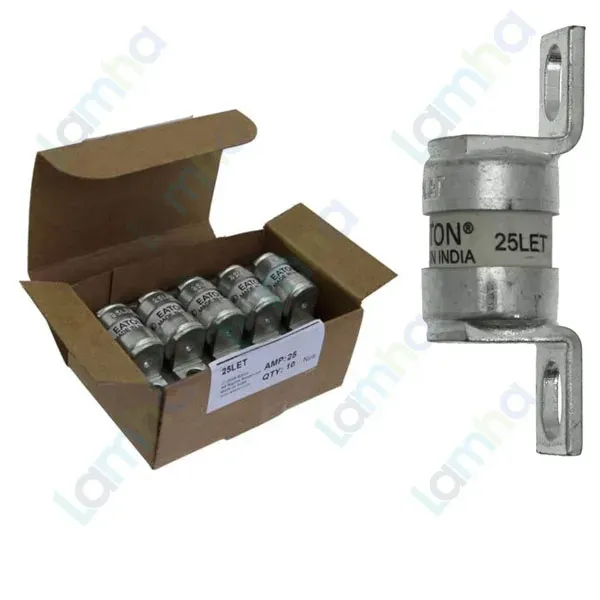

Cầu chì BS88 Eaton Bussmann 25LET 25A, 280 VAC, 150 VDC, 200 kA

Giới thiệu cầu chì BS88 Eaton Bussmann 25LET 25A, 280 VAC, 150 VDC, 200 kA

Cầu chì BS88 Eaton Bussmann 25LET là cầu chì tác động nhanh thuộc dòng LET, dùng để bảo vệ thiết bị bán dẫn trong hệ thống điện công nghiệp. Bussmann là thương hiệu giải pháp bảo vệ mạch thuộc Eaton; sản phẩm được giới thiệu với xuất xứ Ấn Độ.

Với kiểu đầu nối bắt bu lông theo dạng BS88, sản phẩm phù hợp cho những vị trí cần lắp cầu chì chắc chắn và phối hợp bảo vệ trong bộ chuyển đổi điện năng.

Ưu điểm và tính năng nổi bật

25LET thuộc cấp sử dụng aR, hướng đến bảo vệ bán dẫn khi xảy ra dòng sự cố lớn. Thiết kế tác động nhanh giúp hạn chế năng lượng đi qua linh kiện trước khi mạch được ngắt. Khi lựa chọn, cần kiểm tra cả khả năng cắt, điện áp làm việc và đặc tính phối hợp với các thiết bị bảo vệ khác.

Thông số kỹ thuật

Thông số	Giá trị
Dòng điện định mức	25 A
Điện áp định mức xoay chiều	280 VAC
Điện áp định mức một chiều	150 VDC
Khả năng cắt dòng ngắn mạch AC	200 kA RMS đối xứng
Cấp sử dụng	aR, bảo vệ bán dẫn
Kiểu kết nối	Đầu dẹt bắt bu lông dạng lệch
Kích thước lắp đặt	M6
Khoảng cách tâm hai điểm nối	41 mm
Kích thước tổng thể	55 × 18 × 18 mm
Tổn hao công suất ở dòng định mức	4 W
I²t trước hồ quang	18 A²s
I²t cắt ở 240 VAC	250 A²s
Tiêu chuẩn thiết kế và thử nghiệm	BS88 phần 4; IEC 60269-4

Chức năng, nguyên lý hoạt động và ứng dụng

Cầu chì tác động nhanh bảo vệ bán dẫn được mắc nối tiếp trong nhánh điện cần bảo vệ. Ở điều kiện làm việc phù hợp, dòng điện đi qua phần tử chảy của cầu chì. Khi xuất hiện dòng sự cố đủ lớn, phần tử này nóng chảy và cầu chì ngắt mạch, giúp giảm tác động của sự cố lên linh kiện phía sau.

Cấp aR tập trung vào bảo vệ trước dòng ngắn mạch; việc bảo vệ quá tải cần được phối hợp với thiết bị thích hợp trong thiết kế tổng thể. Không dùng cầu chì để đóng cắt mạch thường xuyên. Trước khi thay thế, cần cô lập nguồn, xác nhận mạch đã hết điện và đối chiếu điều kiện làm việc với thông số của cầu chì.

Ứng dụng tiêu biểu gồm bảo vệ bộ chỉnh lưu, bộ chuyển đổi điện năng, truyền động DC và thanh cái DC chung. Việc chọn vị trí lắp phụ thuộc vào sơ đồ mạch và yêu cầu phối hợp bảo vệ của thiết bị.

Cam kết và nơi mua hàng

Để mua cầu chì Eaton Bussmann chính hãng đúng mã 25LET, hãy đặt hàng tại thietbicodien. Khi đặt mua, hãy cung cấp thông tin về điện áp, dòng làm việc và vị trí lắp để được hỗ trợ đối chiếu sản phẩm với yêu cầu của hệ thống.

Câu hỏi thường gặp (FAQ)

Cầu chì 25LET dùng để bảo vệ thiết bị nào?

Sản phẩm hướng đến bảo vệ linh kiện bán dẫn trong bộ chỉnh lưu, bộ chuyển đổi điện năng, truyền động DC và các ứng dụng liên quan đến thanh cái DC chung.

Cầu chì 25LET có dùng được cho mạch một chiều không?

Có, nếu điều kiện của mạch nằm trong các giới hạn được nhà sản xuất công bố. Cần kiểm tra riêng khả năng cắt dòng sự cố DC khi thiết kế mạch.

Cấp sử dụng aR có thay thế thiết bị bảo vệ quá tải không?

Không. Cần phối hợp cầu chì với giải pháp bảo vệ quá tải phù hợp cho toàn bộ mạch.

Có thể thay 25LET bằng cầu chì cùng dòng định mức nhưng khác dòng sản phẩm không?

Không nên chỉ dựa vào dòng định mức. Cần đối chiếu điện áp, khả năng cắt, đặc tính I²t, kích thước và kiểu lắp trước khi thay thế.

25LET có sẵn bộ chỉ thị đứt cầu chì không?

Phiên bản cầu chì này không tích hợp bộ chỉ thị. Nếu hệ thống cần báo trạng thái, hãy kiểm tra khả năng dùng phụ kiện chỉ thị tương thích.

Cần làm gì trước khi thay cầu chì?

Phải cô lập nguồn và xác nhận mạch đã hết điện, sau đó tìm nguyên nhân sự cố và thay bằng cầu chì có thông số phù hợp với thiết kế.
