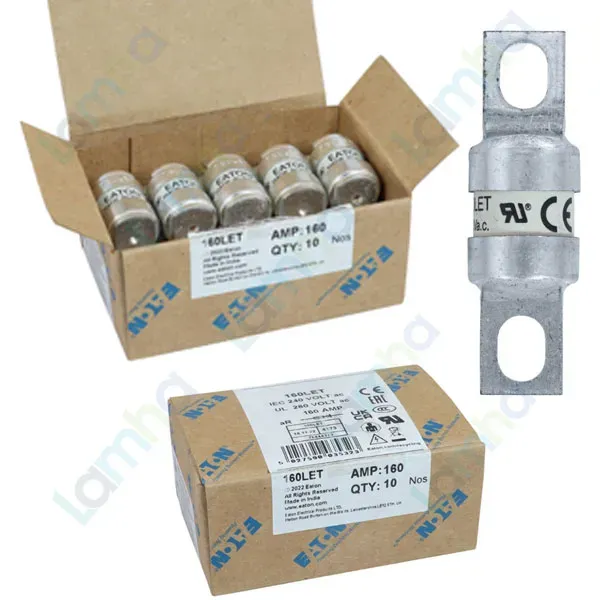

Cầu chì BS88 Eaton Bussmann 160LET 160A, 280 VAC, 150 VDC, 200 kA

Giới thiệu cầu chì BS88 Eaton Bussmann 160LET 160A, 280 VAC, 150 VDC, 200 kA

Cầu chì BS88 Eaton Bussmann 160LET là cầu chì tác động nhanh thuộc dòng LET, dùng để bảo vệ thiết bị bán dẫn công suất trước sự cố ngắn mạch. Bussmann là thương hiệu thiết bị bảo vệ mạch điện thuộc Eaton từ năm 2012. Theo thông tin sản phẩm được cung cấp, mã hàng này có xuất xứ Ấn Độ.

Ưu điểm và tính năng nổi bật

Thiết kế cầu chì bán dẫn tác động nhanh giúp hạn chế dòng điện và năng lượng đi qua thiết bị khi xảy ra ngắn mạch, phù hợp với các linh kiện công suất nhạy cảm. Kiểu đầu nối bắt bu lông hỗ trợ lắp đặt trong thiết bị có vị trí đấu nối tương ứng.

160LET thuộc cấp sử dụng aR, dành cho bảo vệ bán dẫn trong phạm vi dòng sự cố được quy định. Khi thiết kế hệ thống, cần phối hợp thêm thiết bị bảo vệ quá tải phù hợp; không xem cầu chì aR là giải pháp bảo vệ quá tải toàn dải.

Thông số	Giá trị
Dòng điện định mức	160 A
Điện áp định mức AC	280 VAC
Điện áp định mức DC	150 VDC
Khả năng cắt ngắn mạch AC	200 kA RMS đối xứng
Khả năng cắt ngắn mạch DC	50 kA tại 150 VDC
Cấp sử dụng	aR – bảo vệ bán dẫn
Tiêu chuẩn thiết kế và thử nghiệm	BS 88 phần 4; IEC 60269-4
Kiểu đầu nối	Hai đầu tiếp điểm bắt bu lông dạng lệch
Kích thước lắp đặt	Lỗ bắt M6; khoảng cách tâm đầu nối 41,5 mm
Kích thước sản phẩm	55 × 18 × 18 mm
Chỉ thị đứt cầu chì tích hợp	Không có

Chức năng, nguyên lý hoạt động và ứng dụng

160LET bảo vệ mạch bán dẫn bằng cách mắc nối tiếp trên nhánh điện cần bảo vệ. Khi xảy ra dòng sự cố đủ lớn, phần tử nóng chảy bên trong đứt và ngắt mạch. Đặc tính tác động nhanh giúp giảm năng lượng sự cố truyền tới các linh kiện ở phía sau cầu chì.

Sản phẩm phù hợp để xem xét cho bộ chỉnh lưu, bộ biến đổi công suất, bộ truyền động DC và thanh cái DC chung. Việc lựa chọn phải dựa trên điện áp làm việc, dòng tải, dòng ngắn mạch dự kiến và đặc tính phối hợp bảo vệ của toàn hệ thống. Khi thay thế, cần ngắt và cô lập nguồn, kiểm tra nguyên nhân khiến cầu chì đứt trước khi lắp cầu chì mới.

Cam kết và nơi mua hàng

Để mua cầu chì Eaton Bussmann 160LET chính hãng, hãy liên hệ thietbicodien để xác nhận mã hàng, đối chiếu thông tin trên sản phẩm và nhận báo giá phù hợp với nhu cầu lắp đặt.

Câu hỏi thường gặp (FAQ)

Cầu chì 160LET dùng để bảo vệ thiết bị nào?

Sản phẩm được thiết kế cho ứng dụng bảo vệ bán dẫn công suất, chẳng hạn trong bộ chỉnh lưu, bộ biến đổi công suất và bộ truyền động DC.

160LET có dùng được cho cả mạch AC và DC không?

Có. Cần đối chiếu riêng điện áp định mức và khả năng cắt của từng loại mạch trong bảng thông số trước khi chọn dùng.

Khả năng cắt của mạch AC và DC có giống nhau không?

Không. Nhà sản xuất công bố hai mức khả năng cắt riêng; không áp dụng mức của mạch AC cho mạch DC.

Cầu chì cấp aR có thay thế thiết bị bảo vệ quá tải không?

Không. Cấp aR hướng đến bảo vệ bán dẫn trước dòng sự cố trong phạm vi quy định và cần được phối hợp với giải pháp bảo vệ quá tải phù hợp.

160LET có chỉ thị báo đứt tích hợp không?

Không. Cầu chì không có chỉ thị đứt tích hợp; có thể xem xét phụ kiện chỉ thị tương thích theo thiết kế hệ thống.

Cần kiểm tra gì trước khi thay cầu chì 160LET?

Cần cô lập nguồn, xác định nguyên nhân sự cố và đối chiếu mã hàng, thông số điện cùng kích thước lắp đặt trước khi thay thế.
