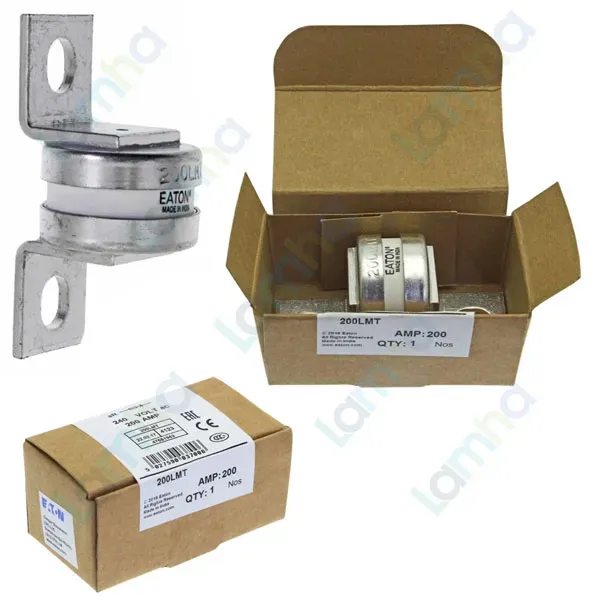

Cầu chì BS88 Eaton Bussmann 200LMT 200A, 240 VAC, 150 VDC, 200 kA

1. Giới thiệu cầu chì BS88 Eaton Bussmann 200LMT

Cầu chì BS88 Eaton Bussmann 200LMT là cầu chì tác động nhanh thuộc dòng LMT, được thiết kế để bảo vệ thiết bị bán dẫn trong hệ thống điện công nghiệp. Sản phẩm mang thương hiệu Eaton Bussmann; thông tin sản phẩm cung cấp ghi xuất xứ Ấn Độ.

Nhờ kết cấu thân đơn với hai đầu nối bắt vít, 200LMT phù hợp cho các ứng dụng cần cầu chì BS88 lắp cố định và lựa chọn theo đặc tính bảo vệ của thiết bị điện tử công suất.

2. Ưu điểm và tính năng nổi bật

Điểm nổi bật của 200LMT là đặc tính cầu chì tốc độ cao, cấp sử dụng aR dành cho bảo vệ thiết bị bán dẫn. Thiết kế nhỏ gọn, đầu nối bắt vít và khả năng sử dụng trong mạch AC hoặc DC giúp sản phẩm đáp ứng nhiều cấu hình bộ biến đổi công suất.

Các thông số dưới đây áp dụng cho đúng mã hàng 200LMT. Cần phân biệt khả năng cắt trong mạch AC với khả năng cắt trong mạch DC khi lựa chọn cầu chì.

Thông số	Giá trị
Dòng điện định mức	200 A
Điện áp định mức AC theo IEC	240 VAC
Điện áp định mức DC	150 VDC
Khả năng cắt AC	200 kA RMS đối xứng
Khả năng cắt DC theo IEC	40 kA tại 150 VDC
Khả năng cắt DC theo UL	50 kA tại 150 VDC
Cấp sử dụng	aR, bảo vệ thiết bị bán dẫn trong phạm vi tác động quy định
Kiểu kết cấu	Thân đơn, hai đầu nối lệch để bắt vít
Cỡ lắp đặt	M10
Kích thước tổng thể	84 × 41 × 39 mm
Tiêu chuẩn thiết kế và thử nghiệm	BS 88 phần 4; IEC 60269-4
Chỉ thị trạng thái tích hợp	Không có; có thể sử dụng bộ chỉ thị tương thích riêng

3. Chức năng, nguyên lý hoạt động và ứng dụng

Cầu chì tốc độ cao 200LMT được mắc nối tiếp trên nhánh điện cần bảo vệ. Khi xuất hiện dòng sự cố thuộc phạm vi tác động, phần tử chảy bên trong nóng lên và đứt; hồ quang được dập trong thân cầu chì, qua đó ngắt nhánh điện. Sau khi tác động, cầu chì cần được thay thế bằng sản phẩm có thông số phù hợp.

Ứng dụng tiêu biểu gồm thanh cái DC chung, bộ truyền động DC, bộ biến đổi công suất và bộ chỉnh lưu. Cấp aR tập trung vào bảo vệ thiết bị bán dẫn khi có dòng sự cố; khi thiết kế hệ thống, cần phối hợp thêm biện pháp bảo vệ quá tải phù hợp và kiểm tra điện áp, dòng sự cố dự kiến cùng điều kiện lắp đặt.

4. Cam kết và nơi mua hàng

Để chọn đúng cầu chì Eaton Bussmann 200LMT chính hãng, hãy đối chiếu mã hàng, thông số mạch và kiểu lắp trước khi đặt mua. Liên hệ mua hàng tại thietbicodien để được hỗ trợ lựa chọn sản phẩm phù hợp với ứng dụng.

Câu hỏi thường gặp (FAQ)

200LMT dùng để bảo vệ thiết bị nào?

Sản phẩm phù hợp với các ứng dụng có thiết bị bán dẫn công suất, chẳng hạn bộ chỉnh lưu, bộ biến đổi công suất và bộ truyền động DC, khi các điều kiện của mạch đáp ứng thông số trong bảng.

200LMT có sử dụng được trong mạch DC không?

Có. Khi dùng trong mạch DC, cần kiểm tra điện áp vận hành và khả năng cắt DC tương ứng trong bảng thông số.

Khả năng cắt AC có áp dụng nguyên giá trị cho mạch DC không?

Không. Khả năng cắt AC và DC được công bố riêng theo điều kiện thử nghiệm tương ứng; cần dùng đúng giá trị của loại mạch đang thiết kế.

Cầu chì cấp aR có thay thế toàn bộ bảo vệ quá tải không?

Không. Cần phối hợp 200LMT với biện pháp bảo vệ quá tải phù hợp theo thiết kế của hệ thống.

200LMT có sẵn bộ chỉ thị đứt cầu chì không?

Không có chỉ thị tích hợp. Nếu cần giám sát trạng thái, hãy chọn bộ chỉ thị tương thích riêng và kiểm tra cách lắp trước khi đặt hàng.

Có thể sử dụng lại cầu chì sau khi đã tác động không?

Không. Sau khi xác định và xử lý nguyên nhân sự cố, cần thay cầu chì mới có thông số phù hợp.
