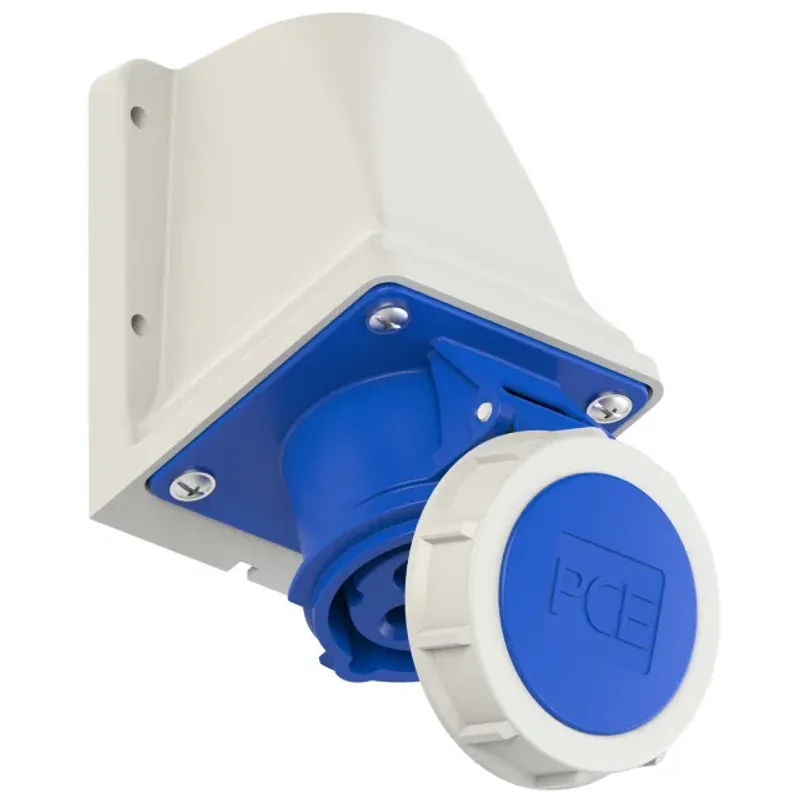

Ổ cắm công nghiệp gắn nổi PCE F1132-6 (16A - 3P - 230V - 6H - IP67)

Ổ cắm công nghiệp gắn nổi PCE F1132-6 – 16A, 3P, 230V, 6H, IP67

Ổ cắm công nghiệp gắn nổi PCE F1132-6 là ổ cắm cố định dùng để tạo điểm cấp nguồn 230V an toàn cho máy móc, thiết bị và dụng cụ điện trong môi trường công nghiệp. Sản phẩm có cấu hình 16A, 3 cực 2P+PE, vị trí tiếp địa 6H và cấp bảo vệ IP67 chống bụi, chống nước.

Thiết kế gắn nổi giúp sản phẩm phù hợp với tường, cột, khung máy, tủ điện và các bề mặt không thuận tiện để khoét lỗ lắp âm. Màu xanh đặc trưng hỗ trợ nhận diện nhanh nhóm ổ cắm công nghiệp sử dụng điện áp 230V theo hệ thống CEE.

1. Giới thiệu thương hiệu PCE và xuất xứ sản phẩm

PCE là thương hiệu thuộc PC Electric, tập đoàn thiết bị điện có trụ sở tại St. Martin im Innkreis, Áo. Doanh nghiệp được thành lập từ năm 1973 và tập trung phát triển phích cắm, ổ cắm công nghiệp, bộ chia điện, tủ phân phối và các giải pháp kết nối điện cho nhà máy, công trường cùng nhiều môi trường làm việc chuyên nghiệp.

Sản phẩm của PCE được ứng dụng trong công nghiệp chế tạo, xây dựng, kho vận, năng lượng, khai khoáng và hệ thống phân phối điện lưu động. Điểm nổi bật của thương hiệu là danh mục kết nối điện đa dạng, mã hóa rõ ràng theo dòng điện, điện áp, số cực và vị trí tiếp địa.

Model F1132-6 là ổ cắm cố định gắn nổi có xuất xứ Áo, thuộc nhóm ổ cắm CEE dùng cho nguồn điện 230V. Cấu hình 3 cực của sản phẩm được hiểu là hai cực mang điện và một cực bảo vệ PE, thường được ký hiệu là 2P+PE.

2. Ưu điểm và tính năng nổi bật của PCE F1132-6

Cấp bảo vệ IP67 cho môi trường công nghiệp

Ổ cắm công nghiệp IP67 có khả năng ngăn bụi xâm nhập và chịu được tác động của việc ngâm nước tạm thời trong điều kiện thử nghiệm tiêu chuẩn. Đặc tính này giúp F1132-6 phù hợp với khu vực có độ ẩm cao, bụi nhiều, nước bắn hoặc thường xuyên vệ sinh thiết bị.

Để duy trì khả năng bảo vệ, nắp ổ cắm, đầu cáp và các vị trí làm kín phải được lắp đúng kỹ thuật. Khi kết nối, cần sử dụng phích cắm đồng bộ về dòng điện, số cực, điện áp, vị trí tiếp địa và cấp bảo vệ.

Thiết kế gắn nổi thuận tiện khi thi công

Kiểu ổ cắm công nghiệp gắn nổi cho phép lắp trực tiếp lên bề mặt bằng phẳng mà không cần tạo hốc âm sâu. Giải pháp này thuận tiện cho việc mở rộng điểm cấp điện, cải tạo nhà xưởng hoặc bổ sung ổ cắm trên cột, vách kỹ thuật và khung thiết bị.

Đường cáp có thể được bố trí từ phía trên, phía dưới hoặc phía sau tùy điều kiện lắp đặt. Đầu cáp dạng siết hỗ trợ giữ dây, hạn chế lực kéo tác động trực tiếp lên các đầu nối bên trong.

Kết nối 3 cực 2P+PE và định vị tiếp địa 6H

F1132-6 sử dụng cấu hình 3 cực 2P+PE, gồm hai cực cấp nguồn và một cực nối đất bảo vệ. Vị trí cực tiếp địa 6H giúp định hướng kết nối, hạn chế cắm nhầm với phích điện có cấu hình hoặc cấp điện áp khác.

Tiếp điểm được chế tạo từ hợp kim đồng CuZn, trong khi dây dẫn được đấu vào đầu cực bằng vít. Cấu trúc này tạo mối nối chắc chắn và thuận tiện cho việc kiểm tra, siết lại trong quá trình bảo trì định kỳ.

Thông số kỹ thuật đã được đối chiếu

Đặc tính	Thông tin
Mã sản phẩm	F1132-6
Loại thiết bị	Ổ cắm công nghiệp cố định gắn nổi
Dòng điện định mức IEC	16A
Số cực	3 cực, cấu hình 2P+PE
Điện áp sử dụng	230V AC, 50/60Hz
Vị trí cực tiếp địa	6H
Màu nhận diện	Xanh dương
Cấp bảo vệ	IP67
Phương thức đấu dây	Đầu cực bắt vít
Kiểu đưa cáp vào	Đầu siết cáp
Vật liệu vỏ	Nhựa kỹ thuật
Vật liệu tiếp điểm	Hợp kim đồng CuZn
Hình thức lắp đặt	Gắn nổi, cố định bên ngoài bề mặt
Hệ thống ổ cắm	CEE theo IEC 60309
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F1132-6

PCE F1132-6 16A 230V tạo một điểm lấy điện cố định để kết nối nguồn với máy móc hoặc dụng cụ sử dụng phích cắm CEE tương thích. Thiết bị giúp việc cấp và ngắt kết nối điện thuận tiện hơn so với phương pháp đấu dây trực tiếp vào tải.

Ổ cắm phù hợp với mạch điện 230V có dòng tải không vượt quá giới hạn định mức của thiết bị. Sản phẩm không phải ổ cắm ba pha 400V; ký hiệu 3P trong trường hợp này thể hiện ba cực kết nối gồm 2P+PE.

Nguyên lý hoạt động

Cáp nguồn được đưa vào vỏ ổ cắm qua đầu siết cáp. Các dây dẫn được đấu vào đúng đầu cực nguồn và đầu cực bảo vệ PE bằng vít, sau đó vỏ ổ cắm được đóng kín.

Khi phích cắm tương thích được đưa vào, các chân dẫn điện của phích tiếp xúc với tiếp điểm tương ứng trong ổ cắm. Điện năng được truyền từ nguồn đến thiết bị sử dụng, đồng thời dây PE duy trì đường nối đất bảo vệ cho phần vỏ kim loại hoặc bộ phận cần tiếp địa của tải.

Cấu trúc định vị cơ khí và vị trí tiếp địa 6H chỉ cho phép ghép với loại phích phù hợp. Điều này giúp hạn chế kết nối nhầm thiết bị có điện áp, số cực hoặc vị trí tiếp địa khác với ổ cắm.

Ứng dụng thực tế

• Lắp điểm cấp nguồn cho máy móc và dụng cụ điện 230V trong nhà xưởng.
• Sử dụng tại công trường xây dựng, khu vực sửa chữa và trạm bảo trì.
• Lắp trên cột, vách kỹ thuật, khung máy hoặc bên ngoài tủ phân phối điện.
• Cấp điện cho thiết bị tại kho hàng, khu sản xuất, trang trại và khu vực bán ngoài trời.
• Thay thế ổ cắm dân dụng tại những vị trí cần độ bền và khả năng chống bụi, chống nước cao hơn.
• Tạo điểm kết nối điện cố định cho thiết bị có phích CEE 16A, 3 cực, 230V, 6H.

Lưu ý khi lựa chọn và lắp đặt

Trước khi lắp đặt, cần xác nhận nguồn điện, dòng tải, số cực và vị trí tiếp địa của phích cắm sử dụng. F1132-6 chỉ nên ghép với phích cắm có cấu hình tương thích; không được ép cắm hoặc tự ý thay đổi kết cấu định vị.

Việc đấu nối phải được thực hiện khi nguồn điện đã được cô lập và xác nhận hết điện. Dây PE cần được đấu đúng đầu cực bảo vệ, các vít phải được siết đủ lực và đầu cáp phải giữ chắc vỏ dây.

Ổ cắm không thay thế thiết bị bảo vệ của mạch điện. Hệ thống cấp nguồn nên có CB hoặc cầu chì phù hợp, đồng thời sử dụng RCD hoặc RCBO tại khu vực ẩm ướt và nơi có nguy cơ điện giật.

4. Cam kết và nơi mua ổ cắm PCE F1132-6 chính hãng

thietbicodien cung cấp ổ cắm công nghiệp PCE đúng model, đúng cấu hình kỹ thuật và phù hợp với nhu cầu lắp đặt thực tế. Khách hàng được hỗ trợ kiểm tra dòng điện, điện áp, số cực, vị trí tiếp địa và loại phích cắm đồng bộ trước khi đặt hàng.

Khi mua ổ cắm PCE F1132-6 chính hãng, khách hàng cần đối chiếu rõ mã sản phẩm, thông tin xuất xứ và chứng từ đi kèm theo từng đơn hàng. Việc chọn đúng cấu hình ngay từ đầu giúp tránh tình trạng phích và ổ không tương thích khi thi công.

Liên hệ và đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn kỹ thuật, nhận báo giá và lựa chọn phụ kiện kết nối phù hợp cho hệ thống điện công nghiệp.

Câu hỏi thường gặp về PCE F1132-6

PCE F1132-6 là ổ cắm gắn nổi hay gắn âm?

F1132-6 là ổ cắm cố định gắn nổi. Thiết bị được lắp trực tiếp lên tường, cột, khung máy hoặc bề mặt kỹ thuật mà không cần tạo hốc lắp âm.

Ổ cắm F1132-6 có dùng cho điện ba pha 400V không?

Không. Sản phẩm được thiết kế cho nguồn 230V AC. Cấu hình 3 cực của ổ cắm là 2P+PE, gồm hai cực mang điện và một cực nối đất bảo vệ, không phải cấu hình ba pha 400V.

Cấp bảo vệ IP67 của ổ cắm có ý nghĩa gì?

IP67 cho biết thiết bị có khả năng chống bụi xâm nhập và chịu được tác động của việc ngâm nước tạm thời theo điều kiện thử nghiệm tiêu chuẩn. Hiệu quả bảo vệ phụ thuộc vào việc lắp đúng đầu cáp, đóng nắp và ghép đúng phích cắm tương thích.

F1132-6 có thể kết nối với mọi loại phích cắm 16A không?

Không. Phích cắm phải đồng bộ về dòng điện 16A, cấu hình 3 cực 2P+PE, điện áp 230V, vị trí tiếp địa 6H và hình thức kết nối CEE. Phích có số cực hoặc vị trí tiếp địa khác sẽ không phù hợp.

Vị trí tiếp địa 6H dùng để làm gì?

Vị trí 6H xác định hướng đặt chân PE theo mặt đồng hồ. Cơ chế này hỗ trợ phân biệt các nhóm điện áp và ngăn việc ghép nhầm ổ cắm với phích cắm có cấu hình không tương thích.

Ổ cắm PCE F1132-6 có tích hợp CB hoặc chống rò không?

Không. Đây là thiết bị kết nối điện, không phải thiết bị bảo vệ quá dòng hoặc chống dòng rò. Mạch cấp nguồn cần được trang bị CB, cầu chì, RCD hoặc RCBO phù hợp với điều kiện sử dụng.

F1132-6 phù hợp lắp tại những vị trí nào?

Sản phẩm phù hợp cho nhà xưởng, công trường, kho hàng, khu bảo trì, trang trại, khu sản xuất và các điểm cấp điện có bụi, độ ẩm hoặc nước bắn. Vị trí lắp phải chắc chắn, thuận tiện thao tác và tránh nguy cơ va đập trực tiếp.
