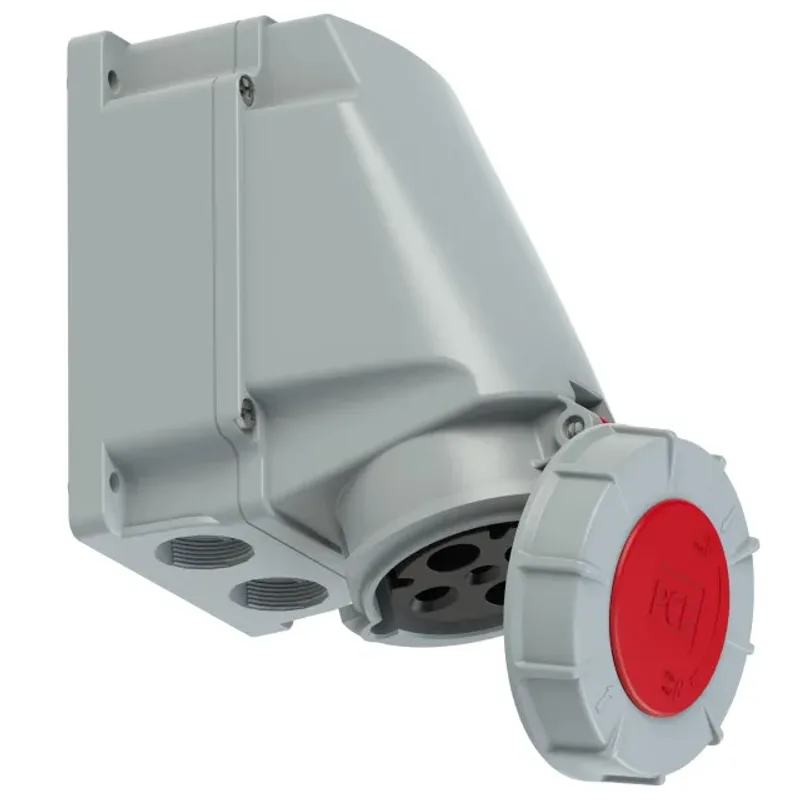

Ổ cắm công nghiệp gắn nổi PCE F134-6 (63A - 4P - 400V - 6H - IP66/67)

1. Giới thiệu ổ cắm công nghiệp gắn nổi PCE F134-6 và nguồn gốc thương hiệu

Ổ cắm công nghiệp gắn nổi PCE F134-6 là ổ cắm CEE cố định thuộc dòng POWER TWIST, được thiết kế để cấp điện cho thiết bị sử dụng nguồn ba pha trong nhà máy, xưởng sản xuất, công trường và các khu vực có điều kiện môi trường khắc nghiệt. Sản phẩm có kết cấu gắn nổi, giúp lắp trực tiếp lên tường, khung máy, bảng điện hoặc bề mặt kỹ thuật mà không cần tạo hốc âm.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp có nguồn gốc tại Áo. Doanh nghiệp bắt đầu sản xuất phích cắm và ổ cắm CEE từ năm 1973, đồng thời chuyên phát triển các giải pháp kết nối điện phục vụ công nghiệp, xây dựng, hệ thống phân phối điện và thiết bị di động.

Với cấu hình ba cực pha và một cực bảo vệ, model F134-6 phù hợp cho mạng điện ba pha không sử dụng dây trung tính. Thiết kế định vị cực tiếp địa, màu nhận diện và hình dạng tiếp điểm tuân theo cấu trúc ổ cắm công nghiệp CEE, giúp người vận hành nhận biết và lựa chọn đúng phích cắm tương thích.

2. Ưu điểm và tính năng nổi bật của PCE F134-6

• Ổ cắm công nghiệp gắn nổi có kết cấu cố định chắc chắn, thuận tiện lắp trên tường, tủ phân phối, khung máy hoặc trạm cấp điện.
• Bảo vệ chống bụi và nước phù hợp với môi trường sản xuất, khu vực vệ sinh công nghiệp, công trường và vị trí có nguy cơ tiếp xúc với nước.
• Vỏ bằng PC/ABS có độ bền cơ học tốt, hỗ trợ bảo vệ cụm tiếp điểm và đầu nối dây bên trong.
• Tiếp điểm bằng đồng thau kết hợp lò xo lá CuBe giúp duy trì lực tiếp xúc ổn định khi ghép với phích cắm phù hợp.
• Đầu nối dạng khung sử dụng vít siết, cho phép cố định dây dẫn chắc chắn và thuận tiện khi kiểm tra, bảo dưỡng.
• Có nhiều hướng đưa cáp từ phía trên, phía dưới hoặc phía sau, giúp linh hoạt bố trí đường dây tại hiện trường.
• Vị trí tiếp địa 6H và màu nhận diện đỏ hỗ trợ hạn chế ghép nhầm với phích cắm có cấp điện áp hoặc cấu hình khác.

Thông số kỹ thuật đã đối chiếu theo datasheet PCE

Đặc tính	Giá trị
Mã hàng	F134-6
Loại sản phẩm	Ổ cắm CEE gắn nổi POWER TWIST
Dòng điện định mức	63 A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số định mức	380–415 V AC, 50/60 Hz
Vị trí cực tiếp địa	6 giờ
Màu nhận diện	Đỏ
Cấp bảo vệ	IP66/IP67
Vật liệu vỏ	PC/ABS
Vật liệu tiếp điểm	Đồng thau, có lò xo lá CuBe
Công nghệ đấu nối	Đầu nối dạng khung, siết bằng vít
Hướng đưa cáp	Phía trên, phía dưới hoặc phía sau
Tiết diện dây mềm	6–16 mm²
Tiết diện dây cứng	6–25 mm²
Nhiệt độ môi trường làm việc	-25 đến 40°C
Khả năng chịu nhiệt của vật liệu	-25 đến 80°C
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng cấp điện

PCE F134-6 tạo điểm kết nối cố định giữa mạng phân phối điện ba pha và thiết bị sử dụng phích cắm CEE tương thích. Sản phẩm thích hợp cho các tải không cần dây trung tính, trong đó ba tiếp điểm pha truyền điện năng đến thiết bị và tiếp điểm PE thực hiện chức năng nối đất bảo vệ.

Nguyên lý hoạt động

Cáp nguồn được đưa vào thân ổ cắm qua hướng vào cáp đã lựa chọn. Các dây pha L1, L2, L3 và dây bảo vệ PE được đấu vào đầu nối vít tương ứng bên trong. Khi phích cắm đúng chuẩn được đưa vào và cố định hoàn toàn, các chân cắm tiếp xúc với cụm tiếp điểm đồng thau, tạo đường dẫn điện từ nguồn đến tải.

Cấu trúc định vị cơ khí và vị trí cực tiếp địa giúp phích cắm chỉ có thể ghép theo đúng chiều. Màu đỏ hỗ trợ nhận diện nhóm điện áp sử dụng trong hệ thống CEE. Sau khi tháo phích cắm, nắp bảo vệ cần được đóng kín để hạn chế bụi, nước và vật thể lạ xâm nhập vào khu vực tiếp điểm.

Khả năng bảo vệ của ổ cắm chỉ được duy trì khi sản phẩm được lắp đúng hướng dẫn, các lối vào cáp được bịt kín bằng phụ kiện phù hợp, nắp được đóng hoàn toàn hoặc phích cắm tương thích đã được ghép chắc chắn.

Ứng dụng tiêu biểu

• Cấp nguồn cho máy móc và động cơ ba pha trong nhà máy, xưởng cơ khí hoặc dây chuyền sản xuất.
• Lắp trên tủ điện phân phối, trạm cấp nguồn, khung máy và bảng điện công nghiệp.
• Kết nối thiết bị thi công, máy bơm, máy nén khí hoặc thiết bị công suất lớn tại công trường.
• Sử dụng tại kho hàng, khu bảo trì, nhà xưởng, khu vực ngoài trời có mái che hoặc nơi thường xuyên vệ sinh bằng nước.
• Tạo điểm lấy điện cố định cho thiết bị di động sử dụng phích cắm CEE tương thích.

Lưu ý khi lắp đặt và vận hành

Trước khi đấu nối, kỹ thuật viên phải cô lập nguồn điện, khóa thiết bị đóng cắt và xác nhận mạch đã hết điện. Dây dẫn cần có tiết diện phù hợp với thiết kế tải, được tuốt đúng chiều dài và siết theo yêu cầu của nhà sản xuất. Hệ thống phải có thiết bị bảo vệ quá dòng, ngắn mạch và bảo vệ dòng rò phù hợp với tiêu chuẩn áp dụng tại công trình.

Không nên sử dụng thao tác rút phích cắm để đóng hoặc cắt thiết bị đang mang tải lớn. Cần ngắt tải bằng thiết bị đóng cắt chuyên dụng trước khi tháo kết nối, đồng thời kiểm tra định kỳ tình trạng tiếp điểm, nắp bảo vệ, gioăng kín, vít đấu dây và phụ kiện đưa cáp.

4. Cam kết và nơi mua ổ cắm PCE F134-6 chính hãng

Khi lựa chọn ổ cắm PCE F134-6 chính hãng, khách hàng cần đối chiếu đầy đủ mã hàng, cấu hình cực, điện áp sử dụng, vị trí tiếp địa và cấp bảo vệ để tránh ghép nhầm với phích cắm không tương thích.

thietbicodien hỗ trợ kiểm tra cấu hình sản phẩm, lựa chọn phích cắm đồng bộ và tư vấn giải pháp cấp điện phù hợp với tủ điện, máy móc hoặc công trình. Đặt mua sản phẩm chính hãng tại thietbicodien để được hỗ trợ báo giá, kiểm tra mã hàng và chính sách bảo hành theo từng đơn hàng.

Câu hỏi thường gặp về ổ cắm công nghiệp PCE F134-6

PCE F134-6 là ổ cắm gắn nổi hay ổ cắm gắn âm?

Đây là ổ cắm gắn nổi. Thân ổ cắm được lắp trực tiếp lên bề mặt tường, khung máy, bảng điện hoặc tủ phân phối thay vì đặt chìm vào bên trong bề mặt.

Cấu hình 4P của F134-6 có bao gồm dây trung tính không?

Không. Cấu hình của sản phẩm là ba cực pha và một cực nối đất bảo vệ. Hệ thống hoặc thiết bị cần sử dụng dây trung tính phải lựa chọn ổ cắm có cấu hình cực phù hợp khác.

F134-6 cần sử dụng với loại phích cắm nào?

Sản phẩm phải được ghép với phích cắm CEE có cùng cấu hình điện, số cực, vị trí tiếp địa và kiểu kết nối tương thích. Không nên cố ghép với phích cắm khác màu, khác vị trí định hướng hoặc khác cấu trúc cực.

Cấp bảo vệ IP66/IP67 có ý nghĩa gì?

Cấp bảo vệ này cho biết vỏ sản phẩm có khả năng ngăn bụi xâm nhập và chống nước ở mức cao khi được lắp đặt, đóng nắp hoặc ghép nối đúng quy cách. Khả năng bảo vệ thực tế còn phụ thuộc vào gioăng, đầu cáp và chất lượng thi công.

Có thể lắp PCE F134-6 ngoài trời không?

Có thể sử dụng tại vị trí ngoài trời phù hợp với thiết kế công trình, nhưng phải lắp chắc chắn, bịt kín tất cả lối vào cáp và tránh để nước tích tụ trực tiếp quanh ổ cắm. Nên bổ sung mái che khi thiết bị thường xuyên chịu nắng, mưa hoặc tác động cơ học.

Có thể dùng ổ cắm này để đóng cắt máy móc đang hoạt động không?

Không nên. Ổ cắm có chức năng kết nối nguồn, không thay thế cầu dao hoặc thiết bị đóng cắt tải. Người vận hành cần ngắt máy và cô lập nguồn trước khi cắm hoặc rút phích.

Cần kiểm tra những gì trước khi đưa ổ cắm vào sử dụng?

Cần kiểm tra đúng mã sản phẩm, sự tương thích của phích cắm, thứ tự đấu dây, kết nối PE, độ siết đầu nối, tình trạng gioăng kín và phụ kiện đưa cáp. Việc đo kiểm an toàn điện phải được thực hiện bởi người có chuyên môn trước khi cấp nguồn.
