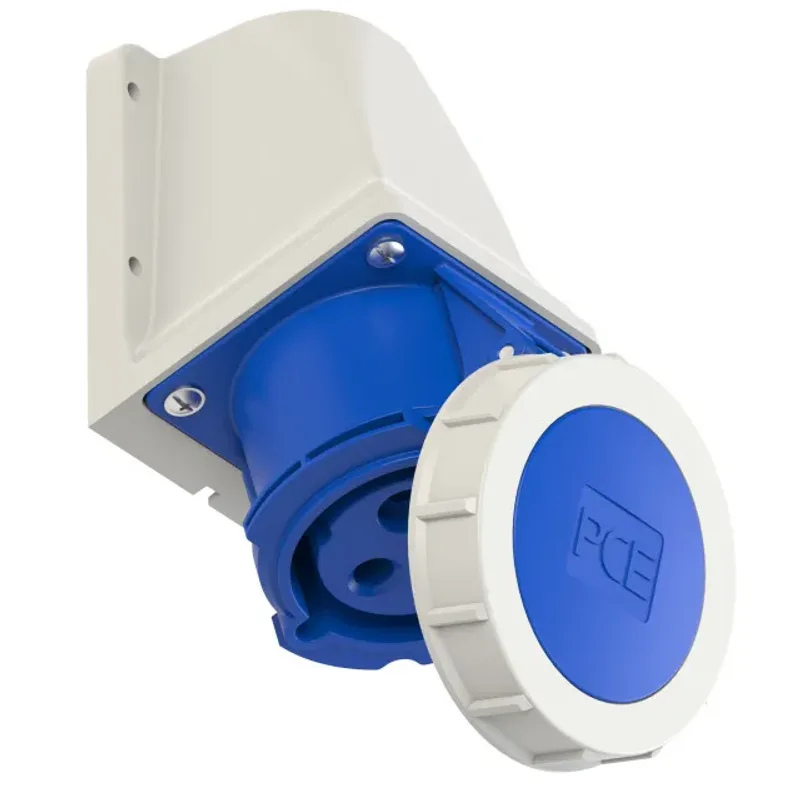

Ổ cắm công nghiệp gắn nổi PCE F1232-6 (32A - 3P - 230V - 6H - IP67)

Giới thiệu ổ cắm công nghiệp gắn nổi PCE F1232-6 và nguồn gốc thương hiệu

Ổ cắm công nghiệp gắn nổi PCE F1232-6 là ổ cắm CEE dùng để tạo điểm cấp điện cố định trên tường, cột kỹ thuật, máy móc hoặc hộp phân phối điện. Sản phẩm có dòng định mức 32A, cấu hình 3 cực 2P+PE, điện áp 230V, vị trí tiếp địa 6H và cấp bảo vệ IP67.

PCE là thương hiệu thuộc PC Electric Gesellschaft m.b.H. tại Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm CEE cùng các giải pháp phân phối điện cho công nghiệp. Doanh nghiệp bắt đầu sản xuất các thiết bị kết nối CEE từ năm 1973 và hiện cung cấp sản phẩm cho nhiều lĩnh vực công nghiệp, xây dựng, thương mại và hạ tầng kỹ thuật.

Với kiểu lắp nổi, model F1232-6 phù hợp cho những vị trí cần lắp một điểm lấy điện chắc chắn mà không phải khoét âm sâu vào tường hoặc vỏ thiết bị. Thiết kế kín IP67 giúp ổ cắm làm việc tin cậy hơn tại khu vực thường xuyên có bụi, hơi ẩm hoặc nguy cơ nước bắn.

Thông tin kỹ thuật chính

Đặc tính	Thông tin
Loại thiết bị	Ổ cắm CEE công nghiệp gắn nổi trên tường
Mã sản phẩm	F1232-6
Dòng điện định mức	32A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số	200–250V AC, 50/60Hz; điện áp sử dụng danh định 230V
Vị trí tiếp địa	6H
Cấp bảo vệ	IP67
Vật liệu vỏ	Polyamide 6
Vật liệu tiếp điểm	Đồng thau
Công nghệ đấu nối	Đầu nối bắt vít
Hướng đưa cáp vào	Từ phía trên hoặc phía sau
Phụ kiện đầu cáp	Có đầu siết cáp ren

Ưu điểm và tính năng nổi bật của PCE F1232-6

• Ổ cắm công nghiệp 32A 3P 230V đáp ứng nhu cầu cấp nguồn cho thiết bị có dòng tải lớn hơn ổ cắm dân dụng thông thường.
• Cấu hình 3 cực tương ứng 2P+PE, cung cấp hai cực dẫn điện và một cực nối đất bảo vệ cho hệ thống điện 230V.
• Cấp bảo vệ IP67 hạn chế bụi xâm nhập và bảo vệ thiết bị trước nước bắn mạnh hoặc ngâm nước tạm thời khi ổ cắm được lắp đặt, đóng nắp hoặc ghép nối đúng yêu cầu.
• Vị trí tiếp địa 6H tạo cơ cấu định hướng, giúp người sử dụng chỉ kết nối với phích cắm CEE có cùng dòng điện, số cực, điện áp và vị trí chân tiếp địa phù hợp.
• Vỏ Polyamide 6 có độ cứng cơ học tốt, phù hợp với điều kiện sử dụng thường gặp tại nhà xưởng, công trường và khu vực kỹ thuật.
• Tiếp điểm bằng đồng thau hỗ trợ truyền dẫn điện ổn định khi bề mặt tiếp xúc được giữ sạch và phích cắm được cắm đúng cách.
• Đầu nối bắt vít giúp dây dẫn được cố định chắc chắn, thuận tiện cho kiểm tra và bảo trì định kỳ.
• Hai hướng đưa cáp từ trên hoặc từ phía sau giúp linh hoạt bố trí đường dây theo kết cấu tường, máy hoặc tủ điện.
• Đầu siết cáp ren hỗ trợ giữ cáp, giảm lực kéo truyền trực tiếp lên đầu nối và duy trì độ kín tại vị trí cáp đi vào.
• Ổ cắm CEE gắn tường IP67 có nắp che bảo vệ phần tiếp điểm khi không sử dụng, hạn chế bụi bẩn và hơi ẩm tiếp xúc trực tiếp với bên trong ổ cắm.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

PCE F1232-6 có chức năng tạo đầu ra cấp nguồn cố định 230V AC cho thiết bị sử dụng phích cắm CEE 32A, 3 cực và vị trí 6H tương ứng. Thiết bị không phải công tắc đóng cắt, bộ bảo vệ quá tải hay thiết bị chống rò; ổ cắm cần được sử dụng cùng hệ thống bảo vệ điện phù hợp ở phía nguồn.

Ký hiệu 3P trên sản phẩm thể hiện tổng số ba cực tiếp xúc, gồm hai cực mang điện và một cực PE bảo vệ. Vì vậy, đây không phải là ổ cắm ba pha 3P+PE dùng cho nguồn 400V.

Nguyên lý hoạt động

Nguồn điện được đưa vào hộp ổ cắm qua đầu siết cáp phía trên hoặc phía sau. Các dây dẫn được đấu vào đầu nối bắt vít tương ứng với các cực cấp điện và cực PE. Khi phích cắm CEE tương thích được đưa đúng hướng vào ổ cắm, các chân của phích tiếp xúc với phần tử dẫn điện bên trong, hình thành đường truyền điện từ nguồn đến thiết bị sử dụng.

Cấu trúc định hướng 6H và hình dạng chân cắm giúp hạn chế việc ghép nhầm với phích cắm thuộc nhóm điện áp hoặc cấu hình khác. Nắp che và hệ thống làm kín hỗ trợ duy trì khả năng bảo vệ của ổ cắm công nghiệp chống nước IP67 khi sản phẩm được lắp đặt đúng hướng, đầu siết cáp được siết kín và nắp được đóng hoàn toàn hoặc phích cắm tương thích được ghép chắc chắn.

Ứng dụng phù hợp

• Cấp điện cho máy móc và thiết bị sử dụng nguồn 230V tại nhà máy, xưởng sản xuất hoặc khu bảo trì.
• Lắp trên tường, cột, khung máy, hộp kỹ thuật hoặc bảng phân phối điện tại công trường.
• Sử dụng trong kho hàng, khu chế biến, khu vực rửa vệ sinh hoặc môi trường có độ ẩm cao.
• Tạo điểm kết nối cho máy bơm, thiết bị thi công, máy vệ sinh công nghiệp và dụng cụ điện có phích CEE tương thích.
• Lắp tại sân khấu, khu tổ chức sự kiện, khu dịch vụ kỹ thuật hoặc hệ thống cấp điện tạm thời có yêu cầu chống bụi và nước.

Lưu ý lựa chọn và lắp đặt

Trước khi mua, cần xác nhận thiết bị sử dụng phích CEE 32A, 3 cực 2P+PE, điện áp 230V và vị trí tiếp địa 6H. Không được cố ghép sản phẩm với phích cắm khác dòng điện, khác số cực, khác điện áp hoặc khác vị trí định hướng.

Việc đấu dây phải do người có chuyên môn thực hiện khi nguồn điện đã được cô lập và xác nhận hết điện. Dây dẫn, thiết bị bảo vệ quá dòng và thiết bị chống dòng rò cần được lựa chọn theo tải thực tế, phương pháp lắp đặt và quy định an toàn điện áp dụng tại công trình. Không sử dụng ổ cắm vượt quá dòng định mức 32A.

Cam kết chính hãng và nơi mua PCE F1232-6

Khách hàng cần mua ổ cắm PCE F1232-6 chính hãng có thể đặt hàng tại thietbicodien. Website cung cấp thông tin đúng model, hỗ trợ kiểm tra cấu hình 32A, 3P, 230V, 6H, IP67 và tư vấn lựa chọn phích cắm CEE tương thích với hệ thống điện thực tế.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, đúng thương hiệu và thông số công bố; hỗ trợ báo giá theo số lượng, chứng từ bán hàng và chính sách bảo hành theo điều kiện áp dụng. Liên hệ thietbicodien để nhận tư vấn kỹ thuật và báo giá ổ cắm công nghiệp PCE phù hợp cho nhà máy, công trường hoặc dự án.

Câu hỏi thường gặp (FAQ)

PCE F1232-6 là ổ cắm gắn nổi hay gắn âm?

Đây là ổ cắm công nghiệp gắn nổi trên tường hoặc bề mặt thiết bị. Hộp ổ cắm được cố định trực tiếp tại vị trí lắp đặt, không phải loại ổ cắm gắn âm vào mặt tủ.

Ổ cắm PCE F1232-6 có dùng cho điện ba pha 400V không?

Không. Sản phẩm được thiết kế cho dải điện áp 200–250V AC, sử dụng danh định 230V. Cấu hình ba cực của model này là 2P+PE, không phải cấu hình ba pha 3P+PE.

Ký hiệu 6H trên ổ cắm có ý nghĩa gì?

6H biểu thị vị trí chân tiếp địa theo mặt đồng hồ trong hệ thống đầu nối CEE. Vị trí này giúp định hướng phích cắm và phân biệt sản phẩm với các đầu nối thuộc nhóm điện áp khác.

IP67 có nghĩa là ổ cắm có thể sử dụng thường xuyên dưới nước không?

Không nên sử dụng ổ cắm như một thiết bị ngâm nước liên tục. IP67 thể hiện khả năng chống bụi và bảo vệ khi ngâm nước tạm thời trong điều kiện thử nghiệm, với điều kiện sản phẩm được lắp kín, đóng nắp hoặc ghép đúng phích cắm tương thích.

PCE F1232-6 tương thích với loại phích cắm nào?

Ổ cắm tương thích với phích cắm CEE 32A, 3 cực 2P+PE, điện áp 230V và vị trí tiếp địa 6H. Các thông số này cần trùng khớp trước khi kết nối.

Có thể đưa dây nguồn vào ổ cắm từ hướng nào?

Thiết kế cho phép đưa cáp vào từ phía trên hoặc từ phía sau. Hướng đi cáp nên được chọn theo bề mặt lắp đặt và phải bảo đảm đầu siết cáp được lắp kín.

Ổ cắm đã có sẵn thiết bị bảo vệ quá tải và chống rò chưa?

Không. PCE F1232-6 là đầu nối cấp điện, không tích hợp chức năng của MCB, MCCB, RCD hoặc RCBO. Hệ thống cần có thiết bị bảo vệ phù hợp được lắp ở phía nguồn.

Khi nào nên chọn ổ cắm công nghiệp IP67 thay cho IP44?

Nên chọn IP67 khi vị trí lắp có nhiều bụi, thường xuyên bị nước bắn, vệ sinh bằng nước hoặc đặt ngoài trời có mái che. Điều kiện thực tế vẫn phải được đánh giá để lựa chọn thêm hộp bảo vệ và phương án lắp đặt phù hợp.
