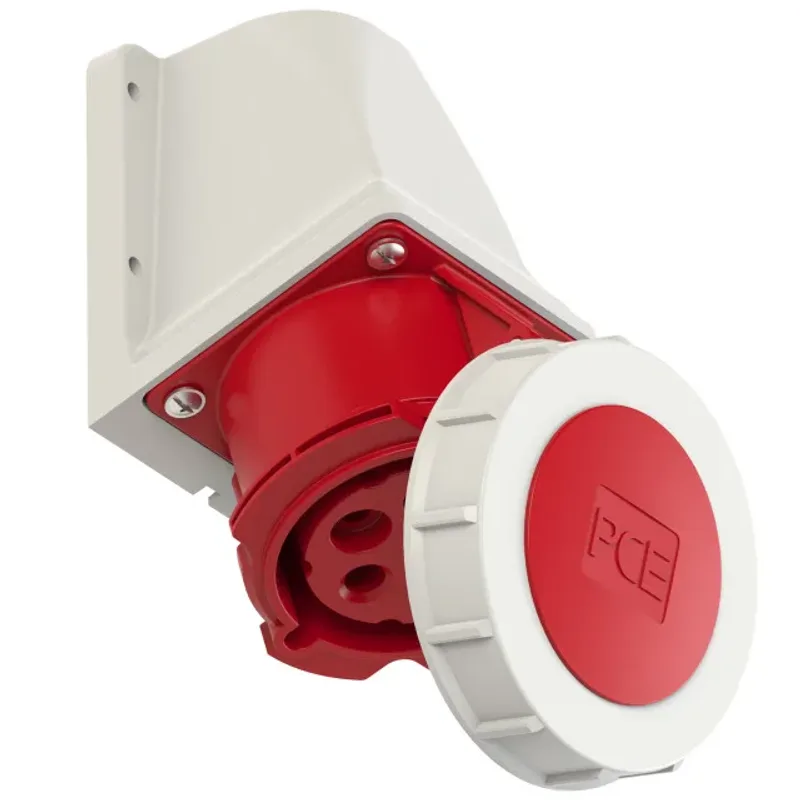

Ổ cắm công nghiệp gắn nổi PCE F1252-6 (32A - 5P - 400V - 6H - IP67)

1. Giới thiệu ổ cắm công nghiệp gắn nổi PCE F1252-6 và nguồn gốc thương hiệu

Ổ cắm công nghiệp gắn nổi PCE F1252-6 là ổ cắm CEE lắp cố định trên tường, khung máy hoặc bề mặt tủ điện, được thiết kế để tạo điểm cấp nguồn ổn định cho thiết bị điện ba pha trong môi trường công nghiệp. Sản phẩm có nắp bảo vệ, vỏ cách điện và cơ cấu định vị giúp kết nối đúng với phích cắm công nghiệp tương thích.

PCE, tên đầy đủ PC Electric Gesellschaft m.b.H., là thương hiệu thiết bị điện công nghiệp có nguồn gốc từ Áo. Doanh nghiệp bắt đầu sản xuất phích cắm và đầu nối CEE từ năm 1973, đồng thời tập trung phát triển các dòng phích cắm, ổ cắm, tủ phân phối điện và thiết bị kết nối nguồn dùng trong công nghiệp, xây dựng và thương mại.

Với thiết kế gắn nổi, model F1252-6 phù hợp cho những vị trí cần bố trí ổ cắm trực tiếp trên bề mặt mà không phải khoét âm sâu. Đây là giải pháp thuận tiện cho nhà xưởng, khu vực sản xuất, trạm kỹ thuật và các hệ thống cấp điện cần khả năng bảo vệ tốt trước bụi, độ ẩm và nước.

2. Ưu điểm và tính năng nổi bật của PCE F1252-6

Thông số kỹ thuật cốt lõi

Hạng mục	Thông tin
Mã hàng	F1252-6
Loại sản phẩm	Ổ cắm CEE gắn nổi trên tường
Dòng điện định mức	32 A
Số cực	5 cực
Cấu hình cực	3P + N + PE
Điện áp và tần số định mức	400 V AC, 50/60 Hz
Vị trí cực tiếp địa	6 h
Cấp bảo vệ	IP67
Màu nhận diện	Đỏ
Vật liệu vỏ	Polyamide 6 (PA6)
Vật liệu tiếp điểm	Đồng thau
Công nghệ đấu nối	Đầu nối bắt vít
Tiết diện dây mềm	2,5–6 mm²
Tiết diện dây cứng	2,5–10 mm²
Hướng đưa cáp	Phía trên hoặc phía sau

Thiết kế gắn nổi thuận tiện

Kết cấu ổ cắm công nghiệp gắn tường giúp người lắp đặt bố trí điểm cấp điện ngay trên bề mặt tường, cột, khung máy hoặc bảng điện. Phương pháp này thuận tiện khi cải tạo hệ thống, mở rộng dây chuyền hoặc lắp đặt tại vị trí không phù hợp để khoét âm.

Khả năng bảo vệ trong môi trường công nghiệp

Vỏ PA6 kết hợp với nắp che và kết cấu kín giúp hạn chế bụi, hơi ẩm và nước tiếp xúc với khu vực tiếp điểm. Khi được lắp đặt đúng kỹ thuật và sử dụng cùng phích cắm tương thích, sản phẩm đáp ứng nhu cầu của các vị trí thường xuyên chịu ảnh hưởng của điều kiện môi trường.

Kết nối ba pha có trung tính và tiếp địa

Cấu hình tiếp điểm của sản phẩm phù hợp với hệ thống điện ba pha có dây trung tính và tiếp địa bảo vệ. Nhờ đó, một điểm kết nối có thể phục vụ thiết bị cần cả nguồn động lực ba pha, dây trung tính cho mạch phụ trợ và dây PE để bảo vệ an toàn điện.

Cơ cấu định vị chống cắm nhầm

Vị trí cực tiếp địa và hình dạng đầu nối được mã hóa theo hệ thống CEE. Cơ cấu này giúp người vận hành nhận biết và chỉ ghép nối với phích cắm có cấu hình phù hợp, qua đó hạn chế nguy cơ kết nối nhầm giữa các hệ điện áp hoặc sơ đồ cực khác nhau.

Đấu dây bằng đầu nối bắt vít

Đầu nối bắt vít cho phép cố định dây dẫn chắc chắn bên trong ổ cắm. Người lắp đặt có thể kiểm tra, siết lại hoặc bảo trì mối nối khi cần mà không phải thay thế toàn bộ thiết bị.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

PCE F1252-6 có chức năng tạo một điểm lấy điện cố định, cho phép kết nối và tháo rời nhanh thiết bị sử dụng điện thông qua phích cắm CEE tương thích. Sản phẩm giúp thay thế phương pháp đấu dây trực tiếp, từ đó hỗ trợ vận hành, di chuyển hoặc bảo trì máy móc thuận tiện hơn.

Nguyên lý hoạt động

Nguồn điện được đưa vào các đầu nối bên trong ổ cắm và cố định bằng vít. Khi phích cắm phù hợp được đưa vào đúng vị trí, các tiếp điểm tương ứng sẽ tiếp xúc với nhau để hình thành đường dẫn điện từ nguồn đến tải.

Các đường dây pha cung cấp năng lượng cho thiết bị, dây trung tính phục vụ các mạch cần điểm trung tính, còn dây tiếp địa tạo đường liên kết bảo vệ với vỏ kim loại của tải. Cơ cấu định vị của ổ cắm giúp phích chỉ được ghép theo đúng chiều và đúng cấu hình.

Khi phích cắm được rút ra, nắp ổ cắm có thể đóng lại để che khu vực tiếp điểm. Để duy trì khả năng bảo vệ của cụm kết nối, cần sử dụng phích cắm đồng bộ, siết kín bộ phận đưa cáp và lắp đầy đủ các chi tiết làm kín.

Ứng dụng thực tế

• Lắp làm điểm cấp nguồn cho máy móc ba pha trong nhà máy và xưởng sản xuất.
• Bố trí trên tường, cột kỹ thuật, khung máy hoặc mặt ngoài của tủ phân phối điện.
• Kết nối động cơ, máy bơm, thiết bị gia công, máy nén khí và thiết bị sản xuất di động.
• Sử dụng tại kho hàng, khu bảo trì, trạm kỹ thuật, công trường và khu vực có nhiều bụi hoặc độ ẩm.
• Lắp trong hệ thống cần tháo lắp thiết bị thường xuyên nhưng vẫn yêu cầu đầu nối chắc chắn và dễ nhận diện.

Lưu ý khi lắp đặt và vận hành

Ổ cắm là thiết bị kết nối thụ động, không thay thế thiết bị đóng cắt hoặc bảo vệ mạch điện. Hệ thống cần được trang bị CB, cầu chì và thiết bị bảo vệ dòng rò phù hợp với thiết kế điện thực tế.

Trước khi đấu dây, phải cô lập nguồn, khóa thiết bị đóng cắt và xác nhận mạch đã hết điện. Việc lắp đặt nên được thực hiện bởi kỹ thuật viên điện có chuyên môn; dây pha, dây trung tính và dây tiếp địa phải được đấu đúng ký hiệu, siết chắc và kiểm tra trước khi cấp điện.

4. Cam kết và nơi mua ổ cắm PCE F1252-6 chính hãng

thietbicodien cung cấp ổ cắm công nghiệp PCE phục vụ nhà máy, công trình, đơn vị thi công cơ điện và khách hàng bảo trì hệ thống. Sản phẩm được tư vấn theo đúng mã hàng, cấu hình nguồn điện và điều kiện lắp đặt thực tế.

Khi đặt mua tại thietbicodien, khách hàng được hỗ trợ kiểm tra khả năng tương thích giữa ổ cắm và phích cắm, lựa chọn thiết bị bảo vệ đi kèm, xác nhận chứng từ hàng hóa và chính sách bảo hành tại thời điểm đặt hàng.

Liên hệ thietbicodien để nhận tư vấn và báo giá ổ cắm PCE F1252-6 chính hãng cho nhu cầu lắp mới, thay thế hoặc triển khai số lượng lớn cho dự án.

Câu hỏi thường gặp (FAQ)

PCE F1252-6 phù hợp với hệ thống điện nào?

Sản phẩm phù hợp với hệ thống điện ba pha cần đồng thời dây trung tính và dây tiếp địa bảo vệ. Người mua nên đối chiếu đầy đủ cấu hình trong bảng thông số với nguồn điện và phích cắm đang sử dụng.

Cấu hình năm cực trên ổ cắm có ý nghĩa gì?

Cấu hình này gồm các đường dây pha, một đường trung tính và một đường tiếp địa. Đây là lựa chọn phù hợp cho thiết bị vừa sử dụng nguồn động lực ba pha vừa cần cấp nguồn cho mạch điều khiển hoặc phụ tải một pha.

Vị trí cực tiếp địa dạng 6 h dùng để làm gì?

Đây là cách mã hóa vị trí tiếp địa trong hệ thống đầu nối CEE. Cơ cấu định vị giúp hạn chế cắm nhầm phích có cấp điện áp hoặc sơ đồ cực không tương thích.

Ổ cắm có thể lắp tại khu vực ngoài trời không?

Sản phẩm có thể sử dụng tại khu vực công nghiệp chịu ảnh hưởng của bụi và độ ẩm khi được lắp đúng hướng, làm kín đường cáp và kết nối với phích cắm có cấp bảo vệ tương ứng. Không nên xem khả năng chống nước là điều kiện cho phép ngâm thiết bị kéo dài hoặc vận hành khi các chi tiết làm kín bị hỏng.

PCE F1252-6 có thể lắp âm trong tường không?

Đây là phiên bản gắn nổi, được thiết kế để cố định trực tiếp trên bề mặt. Khi cần lắp âm hoặc lắp vào mặt tủ, nên chọn đúng dòng ổ cắm gắn âm của PCE thay vì thay đổi kết cấu của sản phẩm.

Cần chọn phích cắm nào để sử dụng với ổ cắm này?

Phích cắm phải đồng bộ về dòng điện, số cực, điện áp, vị trí cực tiếp địa và cấp bảo vệ. Việc chỉ giống hình dáng bên ngoài không đủ để xác định hai thiết bị có thể kết nối an toàn.

Ổ cắm có tích hợp CB hoặc thiết bị chống giật không?

Không. Đây là thiết bị kết nối nguồn và không thực hiện chức năng bảo vệ quá tải, ngắn mạch hoặc dòng rò. Các thiết bị bảo vệ phù hợp phải được bố trí ở phía nguồn theo thiết kế của hệ thống.

Cần lưu ý gì để duy trì khả năng chống bụi và chống nước?

Cần siết kín đầu vào cáp, sử dụng đúng đường kính dây, đóng nắp khi không kết nối và kiểm tra gioăng định kỳ. Khi ổ cắm đang ghép nối, phích cắm đi kèm cũng phải có cấu hình và cấp bảo vệ tương thích.
