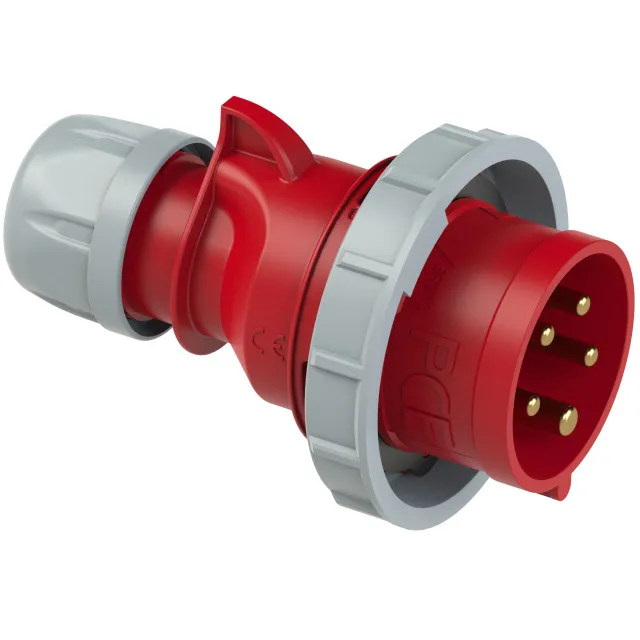

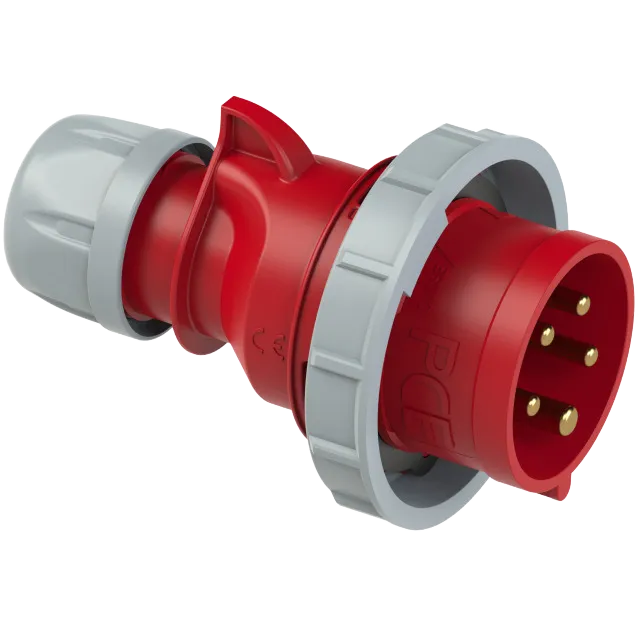

Phích cắm PCE F0252-6 (32A - 5P - 400V - 6H - IP67)

1. Giới thiệu phích cắm PCE F0252-6 32A 5P 400V IP67

Phích cắm PCE F0252-6 là phích cắm công nghiệp di động thuộc nhóm đầu nối CEE, được thiết kế để kết nối nguồn điện xoay chiều ba pha trong nhà máy, công trường và các hệ thống phân phối điện công nghiệp. Sản phẩm có cấu hình 5 cực, dòng điện định mức 32A, điện áp thuộc nhóm 400V, vị trí cực tiếp địa 6H và khả năng bảo vệ cao khi được lắp đặt đúng kỹ thuật.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp có nguồn gốc từ Áo. Hãng tập trung phát triển phích cắm, ổ cắm, đầu nối CEE và thiết bị phân phối điện phục vụ môi trường công nghiệp. Các sản phẩm của PCE được thiết kế theo hướng chắc chắn, dễ lắp ráp và phù hợp với yêu cầu vận hành liên tục tại những khu vực có bụi, độ ẩm hoặc nguy cơ va đập cơ học.

Với cấu hình 32A 5P 400V 6H IP67, model này phù hợp cho các hệ thống điện ba pha cần đầy đủ ba dây pha, dây trung tính và dây bảo vệ PE. Màu đỏ đặc trưng cùng vị trí cực tiếp địa 6 giờ giúp người vận hành nhận biết đúng nhóm điện áp và hạn chế ghép nhầm với đầu nối có cấu hình khác.

2. Ưu điểm và tính năng nổi bật của PCE F0252-6

Kết cấu phù hợp môi trường công nghiệp

• Thân phích làm từ nhựa Polyamide 6, có độ bền cơ học và khả năng chịu tác động của nhiều điều kiện môi trường công nghiệp.
• Cấu trúc phích cắm thẳng, di động, thuận tiện khi lắp vào đầu cáp cấp nguồn cho máy móc hoặc thiết bị lưu động.
• Tiếp điểm bằng đồng giúp duy trì khả năng dẫn điện ổn định khi các đầu nối được lắp ráp và bảo dưỡng đúng quy trình.
• Đầu nối dây dạng vít hỗ trợ cố định chắc chắn từng dây dẫn bên trong phích cắm.
• Cấu hình 5 cực 3P+N+PE đáp ứng hệ thống điện ba pha có dây trung tính và dây tiếp địa bảo vệ.
• Vị trí cực đất 6H tạo khóa định hướng cơ khí, giúp phích chỉ ghép với ổ cắm có cùng chuẩn cực, dòng điện và nhóm điện áp.
• Cấp bảo vệ cao hỗ trợ sử dụng tại nơi có bụi, hơi ẩm hoặc nước, với điều kiện phích được đấu dây, siết kín và ghép nối hoàn chỉnh.

Thông tin kỹ thuật chính

Thông số	Giá trị
Mã hàng	F0252-6
Loại sản phẩm	Phích cắm CEE công nghiệp di động dạng thẳng
Dòng điện định mức	32A
Số cực	5 cực, cấu hình 3P+N+PE
Điện áp và tần số định mức	200/346V đến 240/415V AC, 50/60Hz; thuộc nhóm sử dụng 400V
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP66/IP67 theo dữ liệu kỹ thuật của nhà sản xuất; được phân loại thương mại là IP67
Vật liệu thân	PA6
Vật liệu tiếp điểm	Đồng
Phương pháp đấu dây	Đầu nối bắt vít
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm

Phích cắm công nghiệp 32A 5P có nhiệm vụ tạo điểm kết nối tháo lắp được giữa cáp nguồn và ổ cắm CEE tương thích. Sản phẩm giúp cấp điện ba pha cho thiết bị mà không phải đấu nối trực tiếp dây dẫn vào tủ điện mỗi khi cần di chuyển, thay thế hoặc bảo trì máy.

Năm cực của phích tương ứng với ba dây pha L1, L2, L3, một dây trung tính N và một dây bảo vệ PE. Cấu hình này thích hợp cho thiết bị sử dụng nguồn ba pha 400V nhưng vẫn cần dây trung tính để cấp cho mạch điều khiển, đèn báo hoặc phụ tải một pha bên trong máy.

Nguyên lý kết nối điện

Khi đấu dây, từng lõi cáp được đưa vào đúng đầu cực và cố định bằng vít. Dây PE phải được kết nối với cực tiếp địa, trong khi ba dây pha và dây trung tính được đấu theo ký hiệu trên sản phẩm. Bộ phận giữ cáp có nhiệm vụ hạn chế lực kéo từ bên ngoài truyền trực tiếp đến các đầu nối điện.

Khi PCE F0252-6 được cắm hoàn toàn vào ổ cắm 32A 5P 400V 6H tương thích, các chân dẫn điện tiếp xúc với tiếp điểm bên trong ổ cắm để hình thành đường truyền nguồn. Chân PE và vị trí 6H giúp định hướng phích theo đúng cấu hình, hạn chế nguy cơ kết nối với ổ cắm thuộc nhóm điện áp khác.

Khả năng bảo vệ IP67 chỉ được duy trì khi phích cắm được lắp đúng loại cáp, siết chặt bộ phận làm kín và ghép hoàn chỉnh với ổ cắm tương thích. Trước khi đấu dây hoặc tháo lắp, nguồn điện phải được cô lập, khóa an toàn và kiểm tra xác nhận hết điện bởi người có chuyên môn.

Ứng dụng phổ biến

• Cấp nguồn cho máy móc sản xuất và thiết bị công nghiệp sử dụng điện ba pha.
• Kết nối máy hàn, máy bơm, máy nén khí, động cơ và thiết bị thi công lưu động.
• Sử dụng trong tủ điện phân phối, hộp điện công trường và dây cáp nguồn kéo dài.
• Kết nối máy phát điện với thiết bị hoặc hệ thống phân phối phù hợp.
• Ứng dụng tại nhà xưởng, kho vận, cảng, khu chế biến và khu vực làm việc ngoài trời.
• Thay thế đầu nối cũ trong hệ thống đang sử dụng ổ cắm CEE 32A 5P 400V 6H.

Lưu ý khi lựa chọn và lắp đặt

Người dùng cần kiểm tra ổ cắm đối ứng có cùng dòng điện 32A, số cực 5P, nhóm điện áp 400V và vị trí tiếp địa 6H. Không nên cố ghép phích với ổ cắm khác cấu hình hoặc tự ý sửa đổi vị trí chân tiếp xúc.

Việc lựa chọn tiết diện cáp, thiết bị bảo vệ quá dòng, bảo vệ dòng rò và phương pháp đấu nối phải căn cứ vào tải thực tế, chiều dài đường dây và quy định an toàn điện của hệ thống. Công việc lắp đặt nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.

4. Cam kết và nơi mua phích cắm PCE F0252-6 chính hãng

Khi lựa chọn phích cắm PCE chính hãng, khách hàng cần kiểm tra đúng model, thông số 32A 5P 400V 6H, tình trạng sản phẩm và khả năng tương thích với ổ cắm hiện có. Việc dùng đúng đầu nối giúp hệ thống vận hành ổn định, thuận tiện bảo trì và hạn chế rủi ro do ghép sai chuẩn.

Để được tư vấn lựa chọn đúng phích cắm PCE F0252-6, kiểm tra khả năng tương thích và nhận báo giá theo số lượng, hãy đặt mua hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu model, cấu hình cực và yêu cầu ứng dụng trước khi giao hàng.

Câu hỏi thường gặp (FAQ)

PCE F0252-6 dùng cho điện một pha hay ba pha?

Sản phẩm được thiết kế chủ yếu cho nguồn điện ba pha 400V. Cấu hình gồm ba cực pha, một cực trung tính và một cực tiếp địa bảo vệ.

Ký hiệu 5P trên phích cắm có ý nghĩa gì?

5P nghĩa là phích có năm cực kết nối. Với model này, năm cực được bố trí theo cấu hình 3P+N+PE, gồm ba dây pha, một dây trung tính và một dây bảo vệ.

Thông số 6H trên PCE F0252-6 là gì?

Vị trí 6H cho biết cực tiếp địa được đặt tại vị trí 6 giờ khi quan sát mặt kết nối theo quy ước CEE. Cấu trúc này giúp phân biệt và ngăn ghép nhầm với đầu nối thuộc nhóm điện áp khác.

Cấp bảo vệ IP67 có cho phép sử dụng ngoài trời không?

Có thể sử dụng trong nhiều ứng dụng ngoài trời hoặc môi trường ẩm khi phích được đấu dây, siết kín và kết nối hoàn chỉnh với ổ cắm tương thích. Cần tránh để phích đang tháo rời tiếp xúc trực tiếp với nước hoặc chất bẩn.

PCE F0252-6 phải ghép với loại ổ cắm nào?

Phích cần được ghép với ổ cắm công nghiệp 32A 5P 400V 6H có cùng tiêu chuẩn kết nối. Để duy trì khả năng bảo vệ trong môi trường bụi và ẩm, nên chọn ổ cắm có cấp bảo vệ tương ứng.

Có thể dùng F0252-6 thay cho phích 16A hoặc 4P không?

Không nên thay thế trực tiếp vì dòng điện định mức, số cực và kích thước kết nối khác nhau. Phích 32A 5P chỉ phù hợp với ổ cắm và hệ thống được thiết kế cho đúng cấu hình này.

Ai nên thực hiện đấu dây cho phích cắm?

Việc đấu dây nên do kỹ thuật viên điện có chuyên môn thực hiện. Trước khi thi công phải ngắt nguồn, khóa cô lập, xác nhận hết điện và kiểm tra đúng vị trí L1, L2, L3, N và PE.
