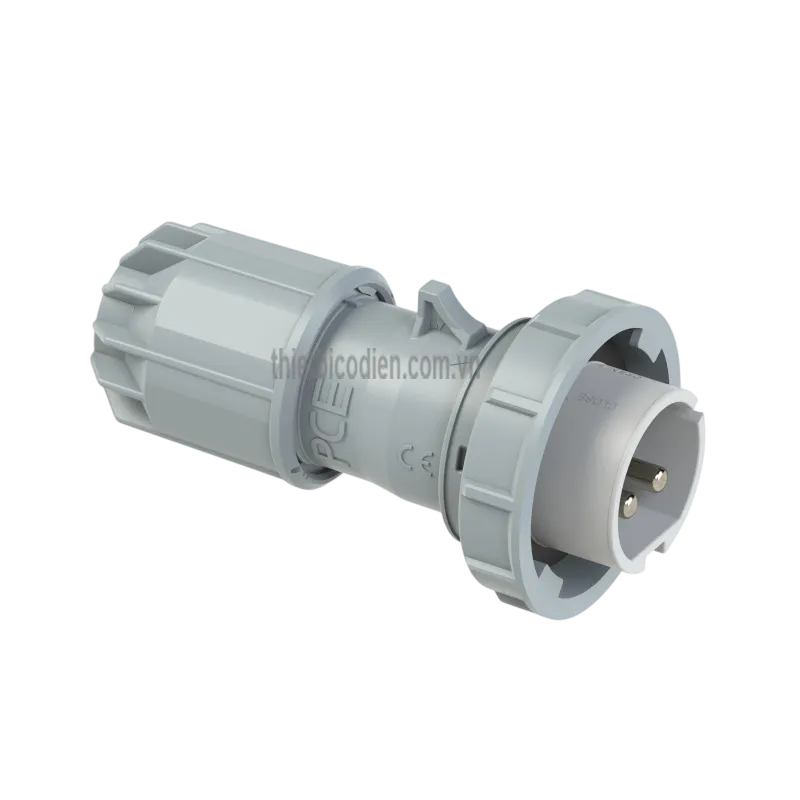

Phích cắm PCE F0822-10V (16A - 2P - 24/42V - 10H - IP67)

Phích cắm PCE F0822-10V 16A 2P 24/42V 10H IP67 – giới thiệu và nguồn gốc

Phích cắm PCE F0822-10V là phích cắm công nghiệp di động dành cho nguồn điện một chiều điện áp thấp 24/42V, có dòng điện định mức 16A, cấu hình 2 cực, vị trí mã hóa 10H và cấp bảo vệ IP67. Sản phẩm phù hợp cho các hệ thống cần kết nối nguồn DC an toàn, chắc chắn và hạn chế ảnh hưởng của bụi, nước hoặc độ ẩm tại khu vực làm việc.

PCE là thương hiệu thuộc PC Electric của Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm CEE, hộp phân phối điện và thiết bị kết nối điện công nghiệp. PCE bắt đầu sản xuất phích cắm và ổ cắm CEE từ năm 1973, tập trung vào các giải pháp kết nối có độ bền cao cho nhà máy, công trường, hệ thống kỹ thuật và thiết bị di động.

Với cấu hình điện áp thấp chuyên dụng, model F0822-10V không phải là phích cắm điện dân dụng và không được sử dụng cho nguồn 220/230V hoặc 380/400V. Phích phải được ghép với ổ cắm tương thích về dòng điện, số cực, điện áp và vị trí khóa 10H.

Thông số và đặc tính chính

Thông số	Giá trị
Tên sản phẩm	Phích cắm di động kín nước PCE
Mã hàng	F0822-10V
Thương hiệu	PCE
Xuất xứ	Áo
Dòng điện định mức	16A
Số cực	2P
Điện áp sử dụng	24/42V DC
Vị trí mã hóa	10H
Cấp bảo vệ	IP67
Kiểu lắp đặt	Phích cắm di động, đấu nối với cáp
Vật liệu thân	Nhựa kỹ thuật Polyamide 6

Ưu điểm và tính năng nổi bật của PCE F0822-10V

• Điện áp thấp 24/42V DC phù hợp với các hệ thống cấp nguồn một chiều, mạch điều khiển và thiết bị điện áp rất thấp cần đầu nối công nghiệp riêng biệt.
• Dòng điện định mức 16A đáp ứng nhu cầu cấp nguồn cho nhiều loại đèn, thiết bị di động và phụ tải DC có công suất phù hợp.
• Cấp bảo vệ IP67 giúp ngăn bụi xâm nhập và bảo vệ đầu nối khi tiếp xúc với nước hoặc ngâm tạm thời trong điều kiện thử nghiệm tiêu chuẩn.
• Vị trí khóa 10H tạo mã hóa cơ khí, hạn chế cắm nhầm vào ổ cắm có điện áp, tần số hoặc cấu hình khác.
• Thiết kế phích cắm di động giúp dễ dàng lắp vào dây nguồn, dây nối dài hoặc bộ cấp điện tạm thời.
• Vỏ Polyamide 6 có tính cách điện, chịu mài mòn và thích hợp với môi trường làm việc công nghiệp.
• Cơ cấu giữ cáp giúp hạn chế lực kéo tác động trực tiếp lên đầu dây và điểm đấu điện bên trong.
• Kết cấu kín giúp giảm nguy cơ hơi ẩm, bụi bẩn hoặc vật lạ tiếp xúc với các bộ phận dẫn điện khi phích được lắp ráp và ghép nối đúng cách.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm

Phích cắm công nghiệp 16A 2P 24/42V có nhiệm vụ tạo điểm kết nối tháo lắp được giữa dây cấp nguồn DC và ổ cắm tương thích. Hai cực dẫn điện bên trong phích được nối với hai lõi cáp, cho phép truyền nguồn tới thiết bị khi phích được cắm hoàn toàn vào ổ cắm.

Sản phẩm đặc biệt phù hợp với các hệ thống cần tách biệt đầu nối điện áp thấp khỏi ổ cắm điện lưới. Cấu hình 10H giúp người vận hành nhận biết và chỉ ghép phích với đúng loại ổ cắm được thiết kế cho nguồn 24/42V DC.

Nguyên lý hoạt động

Khi lắp đặt, hai lõi dây nguồn được đấu vào các đầu cực tương ứng bên trong phích. Bộ phận kẹp cáp giữ chắc vỏ cáp, trong khi đầu siết cáp hỗ trợ hạn chế nước và bụi đi vào từ phía sau phích.

Khi PCE F0822-10V được đưa vào ổ cắm 16A 2P 24/42V có cùng vị trí 10H, các chân dẫn điện tiếp xúc với cực nhận bên trong ổ cắm và hình thành mạch cấp nguồn. Rãnh định hướng cùng cơ cấu mã hóa cơ khí giúp phích chỉ có thể cắm đúng chiều và hạn chế ghép nhầm với đầu nối không tương thích.

Cấp bảo vệ IP67 chỉ đạt hiệu quả khi phích được lắp đúng kỹ thuật, đầu siết cáp được siết kín và phích được ghép hoàn toàn với ổ cắm có cấp bảo vệ tương ứng. IP67 không đồng nghĩa với việc sản phẩm được phép ngâm nước liên tục trong mọi điều kiện.

Ứng dụng phù hợp

• Hệ thống chiếu sáng an toàn sử dụng nguồn điện một chiều điện áp thấp.
• Mạch cấp nguồn DC cho thiết bị điều khiển, cảm biến hoặc thiết bị phụ trợ.
• Dây nguồn di động và dây nối dài 24V hoặc 42V trong nhà máy.
• Thiết bị bảo trì, sửa chữa hoặc thi công tại khu vực có độ ẩm và bụi cao.
• Trạm làm việc, tủ điều khiển và bộ nguồn DC cần đầu nối tháo lắp nhanh.
• Hệ thống điện tạm thời tại công trường, xưởng sản xuất hoặc khu vực kỹ thuật.
• Thiết bị di động cần phân biệt rõ đầu nối điện áp thấp với nguồn điện lưới.

Lưu ý lắp đặt và sử dụng an toàn

• Ngắt và cô lập hoàn toàn nguồn điện trước khi mở phích hoặc đấu nối dây dẫn.
• Kiểm tra đúng điện áp 24/42V DC, dòng điện tải và cực tính trước khi cấp nguồn.
• Không sử dụng phích cho nguồn 220/230V, 380/400V hoặc điện áp vượt quá thông số định mức.
• Chọn dây dẫn có tiết diện, loại vỏ cách điện và đường kính ngoài phù hợp với tải và đầu siết cáp.
• Đấu đúng cực tính DC để tránh thiết bị hoạt động sai hoặc bị hư hỏng.
• Siết chặt đầu cực, bộ phận giữ cáp và đầu siết cáp trước khi đóng thân phích.
• Chỉ ghép với ổ cắm 16A 2P 24/42V có mã hóa 10H tương thích.
• Không sử dụng khi thân phích bị nứt, chân tiếp xúc biến dạng, cháy xém hoặc gioăng làm kín bị hỏng.
• Việc đấu nối nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.

Cam kết và nơi mua phích cắm PCE F0822-10V chính hãng

Để bảo đảm đúng cấu hình 16A, 2P, 24/42V DC, 10H và IP67, khách hàng nên kiểm tra đầy đủ model trên sản phẩm, thông số của ổ cắm ghép nối và yêu cầu kỹ thuật của hệ thống trước khi đặt hàng.

Khách hàng có thể mua phích cắm PCE F0822-10V chính hãng tại thietbicodien. Chúng tôi hỗ trợ đối chiếu mã hàng, tư vấn lựa chọn ổ cắm tương thích, kiểm tra cấu hình nguồn điện và báo giá theo số lượng cho nhà máy, nhà thầu cơ điện, đơn vị bảo trì và khách hàng dự án.

Câu hỏi thường gặp về PCE F0822-10V

PCE F0822-10V sử dụng điện áp bao nhiêu?

Sản phẩm được thiết kế cho nguồn điện một chiều 24/42V DC, dòng điện định mức 16A. Không được cắm sản phẩm vào nguồn điện dân dụng 220/230V hoặc nguồn ba pha 380/400V.

Ký hiệu 2P trên phích cắm có ý nghĩa gì?

2P cho biết phích có hai cực dẫn điện. Với hệ thống DC, hai cực thường được sử dụng cho hai đường dẫn nguồn và cần được đấu đúng cực tính theo thiết kế của thiết bị.

Vị trí 10H có tác dụng gì?

10H là vị trí mã hóa cơ khí của phích cắm. Cấu trúc này giúp phích chỉ ghép với ổ cắm có cùng cấu hình, hạn chế kết nối nhầm với đầu nối dành cho điện áp hoặc chế độ nguồn khác.

Phích cắm IP67 có thể sử dụng ngoài trời không?

Có thể sử dụng tại khu vực ngoài trời, nhiều bụi hoặc có độ ẩm khi phích được lắp đúng, ghép kín với ổ cắm tương thích và không bị hư hỏng. Cần tránh để đầu phích chưa kết nối tiếp xúc trực tiếp với nước.

IP67 có nghĩa là phích được ngâm nước liên tục không?

Không. IP67 thể hiện khả năng ngăn bụi và chịu ngâm tạm thời theo điều kiện thử nghiệm quy định. Sản phẩm không được mặc định sử dụng để ngâm nước lâu dài hoặc vận hành thường xuyên dưới nước.

PCE F0822-10V có dùng được với mọi ổ cắm 16A không?

Không. Ổ cắm phải đồng thời tương thích về dòng điện 16A, cấu hình 2P, điện áp 24/42V DC, vị trí mã hóa 10H và kiểu kết nối cơ khí. Không nên cố cắm phích vào ổ cắm khác cấu hình.

Cần lưu ý gì khi đấu dây cho phích?

Cần ngắt nguồn, xác nhận hết điện, chọn dây đúng tiết diện, đấu đúng cực tính, siết chặt đầu cực và cố định cáp chắc chắn. Sau khi lắp xong phải kiểm tra độ kín của đầu siết cáp trước khi đưa vào vận hành.
