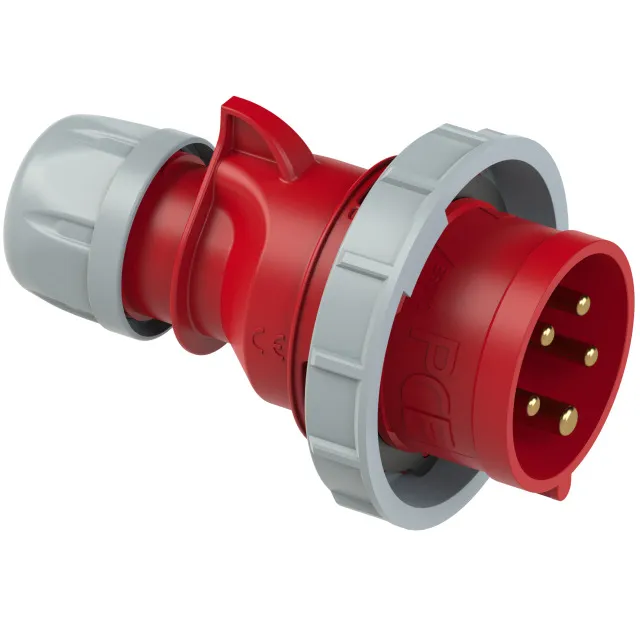

Phích cắm PCE F0152-6 (16A - 5P - 400V - 6H - IP67)

1) Giới thiệu Phích cắm PCE F0152-6 và nguồn gốc thương hiệu

Phích cắm PCE F0152-6 là phích cắm công nghiệp di động thuộc nhóm đầu nối CEE, được thiết kế để cấp nguồn cho hệ thống điện xoay chiều ba pha có dây trung tính và dây bảo vệ. Sản phẩm có cấu hình phù hợp với các thiết bị, máy móc và đường dây sử dụng nguồn công nghiệp, đồng thời đáp ứng yêu cầu kết nối chắc chắn tại khu vực có bụi hoặc độ ẩm cao.

PCE là thương hiệu thiết bị điện công nghiệp có trụ sở tại St. Martin im Innkreis, Áo. Doanh nghiệp chuyên sản xuất phích cắm, ổ cắm CEE, tủ phân phối và các giải pháp kết nối điện dành cho lĩnh vực công nghiệp, thương mại và hạ tầng kỹ thuật. PCE bắt đầu sản xuất phích cắm CEE từ năm 1973 và hiện cung cấp sản phẩm cho nhiều thị trường quốc tế.

Thông số nhận diện sản phẩm

Thông số	Giá trị
Mã hàng	F0152-6
Loại sản phẩm	Phích cắm công nghiệp di động loại kín nước
Dòng điện định mức	16A
Số cực	5P, cấu hình 3P+N+PE
Điện áp định mức	400V AC
Tần số	50/60Hz
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP67
Kiểu đấu nối	Đấu dây tại đầu cực bên trong phích cắm
Vật liệu vỏ	Polyamide 6
Tiêu chuẩn sản phẩm	IEC 60309-1 và IEC 60309-2
Thương hiệu	PCE
Xuất xứ	Áo

Cấu hình của model F0152-6 được đối chiếu từ catalogue phích cắm, ổ cắm công nghiệp PCE và tài liệu sản phẩm dành cho dòng phích cắm CEE tương ứng.

2) Ưu điểm và tính năng nổi bật của PCE F0152-6

Kết nối nguồn công nghiệp đúng cấu hình

Phích cắm công nghiệp 5P sử dụng các tiếp điểm riêng cho ba dây pha, dây trung tính và dây bảo vệ. Cấu hình này giúp F0152-6 phù hợp với những thiết bị cần nguồn ba pha đồng thời sử dụng dây trung tính cho mạch điều khiển, tải phụ hoặc các phần tử điện một pha bên trong máy.

Khả năng bảo vệ trong môi trường bụi và ẩm

Phích cắm kín nước IP67 hỗ trợ bảo vệ khu vực tiếp điểm trước sự xâm nhập của bụi và nước khi sản phẩm được đấu dây, siết kín và ghép đúng với ổ cắm tương thích. Đặc điểm này giúp hạn chế ảnh hưởng của môi trường đến độ ổn định của kết nối điện tại nhà xưởng, khu vực sản xuất hoặc công trường.

Mã hóa cơ khí giúp hạn chế cắm nhầm

Vị trí cực tiếp địa theo mã giờ tạo ra cấu hình định hướng riêng giữa phích và ổ cắm. Nhờ đó, người vận hành khó ghép sản phẩm với ổ cắm có cấu hình điện áp, số cực hoặc vị trí tiếp địa không tương thích. Đây là một đặc điểm quan trọng của hệ thống đầu nối công nghiệp theo IEC 60309.

Vỏ cách điện phù hợp thao tác tại hiện trường

Vỏ phích cắm được chế tạo từ vật liệu cách điện kỹ thuật, giúp tạo lớp ngăn cách giữa người sử dụng và các bộ phận dẫn điện bên trong. Hình dáng phích cắm di động thuận tiện cho việc lắp vào dây nguồn của máy móc, cáp kéo dài hoặc bộ cấp nguồn tạm thời.

Đấu nối và bảo trì thuận tiện

Kết cấu có thể mở để tiếp cận các đầu cực bên trong, hỗ trợ kỹ thuật viên đấu dây, kiểm tra lực siết và bảo dưỡng khi cần thiết. Bộ phận giữ cáp giúp giảm lực kéo truyền trực tiếp đến các điểm đấu nối, nhưng phải được lựa chọn và lắp đúng với loại cáp sử dụng.

• Phù hợp cho hệ thống điện ba pha có trung tính và tiếp địa bảo vệ.
• Hỗ trợ sử dụng tại khu vực thường xuyên xuất hiện bụi hoặc độ ẩm.
• Cấu hình định hướng giúp hạn chế kết nối nhầm loại ổ cắm.
• Thiết kế di động, thuận tiện lắp trên dây nguồn thiết bị.
• Dễ kiểm tra đầu cực và thay thế khi bảo trì hệ thống.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm

PCE F0152-6 có chức năng tạo điểm kết nối tháo lắp giữa cáp nguồn và ổ cắm công nghiệp tương ứng. Sản phẩm truyền nguồn điện từ tủ phân phối, bộ cấp nguồn hoặc đường dây điện đến máy móc và thiết bị sử dụng điện, đồng thời duy trì đường dẫn tiếp địa bảo vệ qua tiếp điểm PE.

Phích cắm không phải là thiết bị đóng cắt hoặc bảo vệ quá dòng. Hệ thống cấp điện vẫn cần được trang bị thiết bị bảo vệ phù hợp như cầu dao, MCB, MCCB, RCD hoặc RCBO theo thiết kế điện của công trình.

Nguyên lý hoạt động

Cáp nguồn được đưa vào thân phích và từng dây dẫn được đấu đúng vị trí đầu cực. Khi phích được ghép với ổ cắm đồng bộ, các tiếp điểm dẫn điện của hai bộ phận tiếp xúc với nhau, tạo thành đường truyền điện liên tục từ nguồn đến tải.

Phần định hướng cơ khí và vị trí cực tiếp địa giúp phích chỉ có thể được đưa vào đúng chiều. Sau khi ghép hoàn chỉnh, kết cấu khóa và vùng làm kín duy trì độ ổn định cơ học, đồng thời hỗ trợ cấp bảo vệ môi trường của bộ kết nối. Nguyên lý này chỉ phát huy đúng khi sử dụng ổ cắm có cùng cấu hình và thực hiện lắp đặt theo hướng dẫn của nhà sản xuất.

Ứng dụng tiêu biểu

Phích cắm nguồn ba pha 400V phù hợp với các hệ thống cần kết nối nguồn tháo lắp nhanh nhưng vẫn yêu cầu độ chắc chắn và khả năng bảo vệ cao hơn phích cắm dân dụng. Sản phẩm có thể được cân nhắc cho máy móc sản xuất, thiết bị cơ điện, bộ nguồn di động, dây cấp điện công nghiệp và các cụm phân phối điện tại hiện trường.

• Kết nối nguồn cho máy móc và thiết bị trong nhà xưởng.
• Lắp trên dây nguồn của thiết bị cơ điện di động.
• Kết nối tủ điện với tải tại khu vực sản xuất.
• Sử dụng trong bộ dây nối dài công nghiệp tương thích.
• Cấp nguồn tạm thời tại công trường hoặc khu vực bảo trì.
• Kết nối thiết bị có mạch ba pha, trung tính và tiếp địa bảo vệ.

Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua, cần đối chiếu đầy đủ số cực, điện áp, dòng điện, vị trí cực tiếp địa và cấp bảo vệ với ổ cắm hiện có. Không nên lựa chọn sản phẩm chỉ dựa trên hình dáng hoặc màu sắc bên ngoài.

Khi đấu dây, kỹ thuật viên phải cô lập nguồn điện, xác nhận hết điện và nhận diện chính xác từng dây pha, dây trung tính và dây bảo vệ. Các đầu cực cần được siết chắc, không để lộ lõi dẫn điện và không để lực kéo của cáp tác động trực tiếp lên điểm đấu nối.

Không cắm hoặc rút phích khi thiết bị đang mang tải lớn nếu hệ thống chưa được thiết kế cho thao tác đóng cắt bằng đầu nối. Nên ngắt tải và cô lập nguồn trước khi tháo kết nối để giảm nguy cơ phát sinh hồ quang, hỏng tiếp điểm hoặc tai nạn điện.

4) Cam kết và nơi mua Phích cắm PCE F0152-6 chính hãng

Khi lựa chọn phích cắm PCE chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình cực, thông số nguồn và khả năng tương thích với ổ cắm đang sử dụng. Việc chọn sai số cực hoặc vị trí tiếp địa có thể khiến phích không thể kết nối hoặc không phù hợp với hệ thống điện.

thietbicodien hỗ trợ khách hàng đối chiếu mã hàng, lựa chọn ổ cắm tương thích và tư vấn cấu hình sử dụng trước khi đặt mua. Để nhận báo giá và đặt mua Phích cắm PCE F0152-6 chính hãng, hãy liên hệ trực tiếp tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Phích cắm PCE F0152-6 dùng cho hệ thống điện nào?

Sản phẩm dùng cho hệ thống điện xoay chiều ba pha có dây trung tính và dây tiếp địa bảo vệ. Cấu hình đầu cực tương ứng gồm ba pha, một trung tính và một tiếp địa.

PCE F0152-6 có phải là phích cắm chống nước không?

Có. Đây là phích cắm công nghiệp IP67. Cấp bảo vệ của bộ kết nối phụ thuộc vào việc phích được đấu dây, siết kín và ghép hoàn chỉnh với ổ cắm tương thích có cấp bảo vệ phù hợp.

Ký hiệu 6H trên phích cắm có ý nghĩa gì?

6H thể hiện vị trí của cực tiếp địa theo cách biểu diễn mặt đồng hồ. Cấu hình này là một phần của cơ chế mã hóa, giúp phân biệt các đầu nối có điện áp hoặc mục đích sử dụng khác nhau.

F0152-6 có thể cắm vào ổ cắm 4P không?

Không. Phích cắm và ổ cắm phải tương thích về số cực, dòng điện, điện áp, vị trí cực tiếp địa và cấu tạo cơ khí. Phích 5P không được thiết kế để ghép với ổ cắm 4P.

Nên chọn ổ cắm nào cho PCE F0152-6?

Cần lựa chọn ổ cắm công nghiệp tương ứng với cùng cấu hình điện và mã định hướng của phích. Nên kiểm tra đầy đủ thông tin trên nhãn ổ cắm hoặc tài liệu kỹ thuật trước khi mua.

F0152-6 có thể dùng làm thiết bị đóng cắt điện không?

Không nên sử dụng phích cắm như công tắc đóng cắt tải. Sản phẩm chủ yếu đảm nhiệm chức năng kết nối nguồn. Việc đóng cắt và bảo vệ mạch cần được thực hiện bằng thiết bị điện chuyên dụng.

Khi lắp đặt phích cắm cần lưu ý điều gì?

Phải ngắt và cô lập nguồn trước khi thao tác, đấu đúng từng dây dẫn, siết chắc đầu cực, cố định cáp và kiểm tra lại bằng thiết bị đo phù hợp. Việc lắp đặt nên được thực hiện bởi người có chuyên môn về điện công nghiệp.

F0152-6 phù hợp với môi trường sử dụng nào?

Sản phẩm phù hợp với nhà xưởng, khu vực sản xuất, công trường và các vị trí cần đầu nối điện công nghiệp có khả năng hạn chế bụi, nước xâm nhập. Mức bảo vệ thực tế còn phụ thuộc vào ổ cắm đi kèm, chất lượng lắp đặt và tình trạng của gioăng làm kín.
