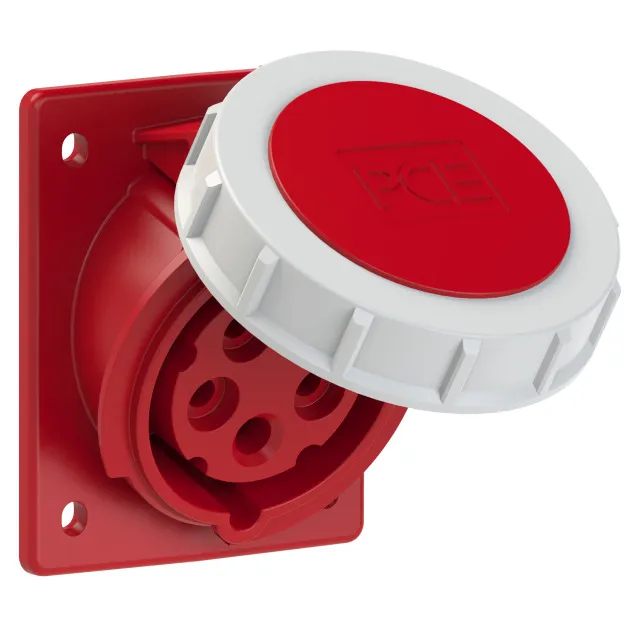

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4152-6F78 (16A - 5P - 400V - 6H - IP67)

Giới thiệu ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4152-6F78

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4152-6F78 là ổ cắm CEE dùng để bố trí điểm cấp điện cố định trên tủ điện, bảng điều khiển, vỏ máy hoặc hộp phân phối. Thiết kế lắp âm giúp phần thân và dây đấu nối được đặt phía sau bề mặt panel, trong khi hướng cắm nghiêng tạo tư thế thao tác thuận tiện và hạn chế dây cáp bị gập sát mặt tủ.

PCE là thương hiệu thuộc PC Electric Ges.m.b.H., doanh nghiệp sản xuất thiết bị kết nối điện công nghiệp có trụ sở tại St. Martin im Innkreis, Áo. PCE bắt đầu sản xuất phích cắm và ổ cắm CEE từ năm 1973, sau đó phát triển thành thương hiệu quốc tế với danh mục thiết bị phục vụ nhà máy, công trường, hệ thống phân phối điện và nhiều môi trường lắp đặt chuyên nghiệp.

Model F4152-6F78 được thiết kế cho hệ thống cấp điện công nghiệp nhiều dây dẫn, bao gồm các dây pha, dây trung tính và dây tiếp địa bảo vệ. Sản phẩm phù hợp với những vị trí cần kết nối chắc chắn, nhận diện rõ ràng và có khả năng bảo vệ tốt trước bụi hoặc nước khi được lắp đặt, đóng nắp và sử dụng đúng hướng dẫn.

Ưu điểm và tính năng nổi bật của PCE F4152-6F78

Thiết kế lắp âm dạng nghiêng

• Ổ cắm công nghiệp gắn âm dạng nghiêng giúp tạo điểm cấp nguồn gọn trên mặt tủ điện, bảng máy hoặc hộp phân phối.
• Hướng cắm nghiêng hỗ trợ người vận hành cắm và rút phích thuận tay hơn tại những vị trí có không gian phía trước hạn chế.
• Dây cáp sau khi kết nối có xu hướng đi xuống tự nhiên, giảm tình trạng uốn gập mạnh ngay tại đầu phích.
• Phần đấu dây được bố trí phía sau panel, góp phần bảo vệ đầu nối và giữ bề mặt lắp đặt ngăn nắp.

Kết nối có khóa định vị

• Cấu trúc ổ cắm CEE sử dụng hình dạng tiếp điểm và vị trí định hướng cơ khí để ghép đúng với loại phích cắm tương thích.
• Vị trí định hướng 6H giúp phân biệt cấu hình điện áp và hạn chế việc kết nối nhầm với phích cắm có thông số khác.
• Nắp che hỗ trợ bảo vệ khu vực tiếp điểm khi ổ cắm không được sử dụng.
• Màu nhận diện theo quy ước của dòng ổ cắm công nghiệp giúp kỹ thuật viên phân biệt nhanh nhóm nguồn điện tại hiện trường.

Bảo vệ phù hợp môi trường công nghiệp

• Cấp bảo vệ IP67 hỗ trợ ngăn bụi xâm nhập và bảo vệ thiết bị trước tác động của nước trong điều kiện thử nghiệm quy định.
• Phù hợp cho các vị trí có độ ẩm, bụi hoặc nguy cơ nước bắn cao hơn môi trường văn phòng thông thường.
• Hiệu quả bảo vệ phụ thuộc vào việc lắp đúng mặt bích, sử dụng đầy đủ gioăng, đóng kín nắp và ghép với phích cắm tương thích.

Thông số nhận diện sản phẩm

Thông số	Giá trị
Mã hàng	F4152-6F78
Dòng sản phẩm	Ổ cắm CEE gắn panel, dạng nghiêng
Kiểu lắp đặt	Gắn âm trên panel hoặc tủ điện
Dòng điện định mức	16A
Số cực	5P (3P+N+PE)
Điện áp định mức	400V AC
Tần số nguồn	50/60Hz
Vị trí định hướng	6H
Cấp bảo vệ	IP67
Màu nhận diện	Đỏ
Số ổ cắm	1
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

Ổ cắm PCE F4152-6F78 tạo điểm lấy điện cố định cho thiết bị hoặc cáp nối có phích cắm công nghiệp tương thích. Sản phẩm tiếp nhận nguồn điện từ phía sau panel và đưa nguồn đến tải thông qua từng tiếp điểm riêng biệt, bao gồm các dây pha, dây trung tính và dây tiếp địa bảo vệ.

Thiết bị chỉ thực hiện chức năng kết nối và phân phối điện tại một điểm đấu nối. Ổ cắm không thay thế cầu dao, thiết bị bảo vệ quá dòng, bảo vệ ngắn mạch, bảo vệ rò điện hoặc bộ điều khiển tải.

Nguyên lý hoạt động

Nguồn điện từ tủ phân phối được đấu vào các cực tương ứng ở phía sau ổ cắm. Khi phích cắm đúng loại được đưa vào theo đúng chiều khóa cơ khí, các chân dẫn điện của phích tiếp xúc với các cực bên trong ổ cắm, hình thành đường dẫn điện liên tục từ nguồn đến thiết bị sử dụng.

Cơ cấu định hướng chỉ cho phép ghép nối khi phích và ổ cắm có cấu hình cơ khí phù hợp. Điều này giúp giảm nguy cơ sử dụng nhầm đầu nối thuộc nhóm điện áp hoặc sơ đồ cực khác. Dây tiếp địa bảo vệ phải được đấu đúng cực và duy trì liên tục để hỗ trợ dẫn dòng sự cố về hệ thống nối đất.

Sau khi rút phích, người vận hành cần đóng nắp ổ cắm. Nắp, gioăng và mặt bích lắp panel phối hợp tạo thành lớp bảo vệ cho vùng tiếp điểm. Khả năng chống bụi, chống nước chỉ đạt yêu cầu khi sản phẩm còn nguyên vẹn và được lắp đúng kỹ thuật.

Ứng dụng thực tế

• Lắp trên tủ điện phân phối trong nhà máy và xưởng sản xuất.
• Tạo điểm cấp nguồn cho máy công nghiệp, máy gia công và thiết bị bảo trì.
• Lắp trên bảng điều khiển, vỏ máy, trạm cấp điện hoặc hộp ổ cắm công trường.
• Sử dụng trong kho vận, dây chuyền sản xuất, hệ thống xử lý nước và khu vực kỹ thuật.
• Phù hợp với vị trí cần đầu nối công nghiệp chắc chắn, dễ nhận diện và có mức bảo vệ cao.

Lưu ý khi lắp đặt và sử dụng

• Ngắt hoàn toàn nguồn điện, khóa cô lập và kiểm tra xác nhận hết điện trước khi đấu nối.
• Việc lắp đặt phải do người có chuyên môn điện thực hiện theo sơ đồ hệ thống và quy định an toàn hiện hành.
• Chỉ sử dụng phích cắm tương thích về số cực, điện áp, dòng điện và vị trí định hướng.
• Lắp ổ cắm trên bề mặt chắc chắn, sử dụng gioăng phù hợp và siết đều các vị trí cố định.
• Bố trí thiết bị bảo vệ quá dòng, ngắn mạch và rò điện ở phía nguồn theo thiết kế của hệ thống.
• Không cắm hoặc rút đầu nối khi thiết bị đang mang tải nếu quy trình vận hành không cho phép.
• Không sử dụng sản phẩm khi nắp, vỏ, tiếp điểm hoặc bộ phận làm kín bị nứt, cháy, biến dạng hay ăn mòn.

Cam kết và nơi mua ổ cắm PCE F4152-6F78

Khi mua ổ cắm công nghiệp PCE chính hãng, khách hàng cần kiểm tra đúng mã hàng, cấu hình cực, điện áp sử dụng, cấp bảo vệ và hình thức lắp đặt. Việc chọn đúng model giúp đầu nối tương thích với phích cắm hiện có, hạn chế sai sót khi thi công và bảo đảm an toàn cho hệ thống điện.

Khách hàng có nhu cầu mua PCE F4152-6F78 chính hãng có thể đặt hàng tại thietbicodien. Chúng tôi hỗ trợ kiểm tra mã sản phẩm, tư vấn lựa chọn phích cắm tương thích, cung cấp thông tin kỹ thuật và báo giá phù hợp với số lượng thực tế của công trình.

thietbicodien cam kết cung cấp sản phẩm đúng mã đặt hàng, nguồn gốc rõ ràng và hỗ trợ khách hàng trong quá trình lựa chọn, lắp đặt cũng như sử dụng thiết bị.

Câu hỏi thường gặp về PCE F4152-6F78

PCE F4152-6F78 là ổ cắm gắn nổi hay gắn âm?

Đây là ổ cắm gắn âm trên panel hoặc tủ điện. Phần thân và đầu đấu dây nằm phía sau bề mặt lắp đặt, còn phần tiếp nhận phích cắm hướng nghiêng ra phía trước.

Thiết kế dạng nghiêng mang lại lợi ích gì?

Thiết kế nghiêng giúp thao tác cắm và rút thuận tiện hơn, đồng thời tạo hướng đi xuống tự nhiên cho dây cáp. Cấu trúc này đặc biệt hữu ích khi ổ cắm được lắp trên mặt đứng của tủ điện hoặc bảng máy.

Ổ cắm này có dùng cho nguồn điện một pha thông thường không?

Không nên sử dụng cho nguồn điện một pha thông thường. Sản phẩm được thiết kế cho hệ thống công nghiệp có cấu hình dây dẫn thể hiện trong bảng thông số và phải ghép với đúng loại phích cắm tương thích.

Cấp bảo vệ IP67 có đồng nghĩa sản phẩm chống nước tuyệt đối không?

Không. Cấp bảo vệ công bố chỉ đạt được khi sản phẩm được lắp đúng, các bộ phận làm kín còn nguyên vẹn và nắp hoặc phích cắm tương thích được đóng đúng vị trí. Không nên dùng ổ cắm ngoài phạm vi điều kiện do nhà sản xuất quy định.

Có thể sử dụng phích cắm khác điện áp hoặc khác vị trí định hướng không?

Không. Cơ cấu định vị của đầu nối được thiết kế để ngăn việc ghép những phích cắm không tương thích. Không được mài, cắt hoặc sửa đổi chi tiết khóa cơ khí để cố gắng cắm một loại phích khác.

Ổ cắm có cần lắp thêm CB hoặc thiết bị chống rò không?

Có. Ổ cắm là thiết bị kết nối, không có chức năng thay thế thiết bị bảo vệ. Mạch cấp nguồn cần được trang bị thiết bị bảo vệ quá dòng, ngắn mạch và rò điện phù hợp với thiết kế hệ thống cùng quy định an toàn tại nơi lắp đặt.

Làm thế nào để đặt mua đúng mã F4152-6F78?

Khách hàng nên cung cấp đầy đủ mã hàng, hình ảnh phích cắm cần ghép, thông tin nguồn điện và vị trí lắp panel. Đội ngũ thietbicodien sẽ hỗ trợ đối chiếu cấu hình trước khi xác nhận đơn hàng.
