Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4232-6F78 (32A - 3P - 230V - 6H - IP67)

1) Giới thiệu ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4232-6F78

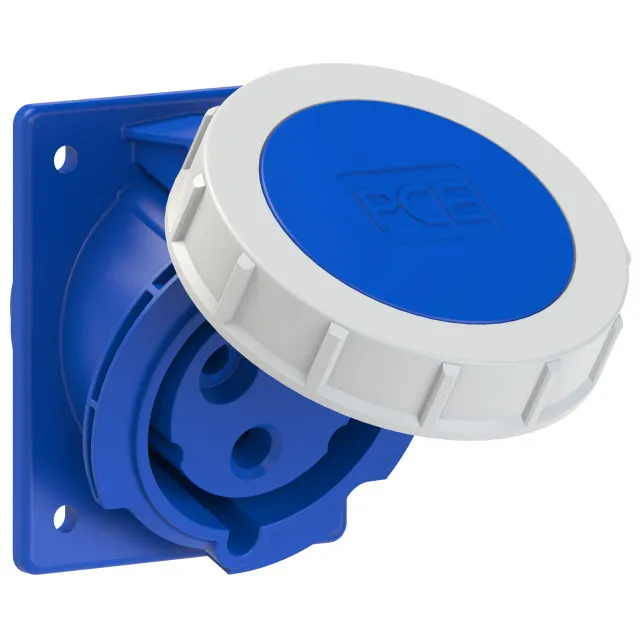

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4232-6F78 là ổ cắm CEE lắp trên bảng điện hoặc mặt tủ, được thiết kế cho hệ thống điện 32A, 3P, 230V, vị trí tiếp địa 6H. Sản phẩm có kết cấu đầu cắm nghiêng, nắp bảo vệ và cấp kín IP67, phù hợp với những vị trí thường xuyên có bụi, độ ẩm hoặc nguy cơ nước bắn.

PCE là thương hiệu thuộc PC Electric Gesellschaft m.b.H. tại Áo, chuyên sản xuất phích cắm, ổ cắm CEE và các giải pháp kết nối điện công nghiệp. Sản phẩm mang mã F4232-6F78 có xuất xứ Áo, sử dụng cấu hình đầu nối theo chuẩn công nghiệp để tăng tính đồng bộ và hạn chế kết nối nhầm với phích cắm không tương thích.

Kiểu lắp âm giúp phần thân và đầu đấu dây nằm phía sau bảng điện, trong khi mặt ổ cắm được cố định chắc chắn ở bên ngoài. Hướng cắm nghiêng khoảng 20 độ tạo không gian thuận lợi cho thao tác, đồng thời hạn chế tình trạng dây cáp bị bẻ gập quá mức khi kết nối thiết bị.

2) Ưu điểm và tính năng nổi bật của PCE F4232-6F78

• Ổ cắm công nghiệp 32A 230V đáp ứng nhu cầu cấp nguồn cho thiết bị có dòng làm việc lớn hơn ổ cắm dân dụng thông thường.
• Cấu hình 3 cực gồm 2P+PE, cung cấp hai cực dẫn điện và một cực tiếp địa bảo vệ cho hệ thống điện 230V.
• Cấp bảo vệ IP67 hỗ trợ chống bụi hoàn toàn và bảo vệ trước tác động của nước theo điều kiện thử IP67 khi sản phẩm được lắp đặt, ghép nối hoặc đóng nắp đúng kỹ thuật.
• Vị trí cực tiếp địa 6H và màu nhận diện xanh giúp phân biệt cấu hình điện áp, hạn chế cắm nhầm với đầu nối CEE khác chuẩn.
• Thiết kế gắn âm dạng nghiêng giúp tối ưu không gian mặt tủ, giảm độ nhô của dây cáp và tạo hướng kết nối thuận tiện.
• Vỏ làm từ PA6 có độ bền cơ học tốt, thích hợp với môi trường nhà xưởng và các hệ thống phân phối điện công nghiệp.
• Tiếp điểm bằng đồng thau CuZn giúp truyền điện ổn định; đầu đấu dây dạng vít thuận tiện cho lắp đặt và bảo trì.
• Mặt bích 80 x 97 mm cùng khoảng cách tâm lỗ 60 x 73 mm hỗ trợ xác định chính xác vị trí gia công trên bảng điện.

Thông số kỹ thuật

Thông số	Giá trị
Mã hàng	F4232-6F78
Loại sản phẩm	Ổ cắm CEE gắn âm dạng nghiêng
Dòng điện định mức	32A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số	200–250V AC, 50/60Hz; điện áp nhận diện 230V
Vị trí cực tiếp địa	6H
Màu nhận diện	Xanh
Cấp bảo vệ	IP67
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau CuZn
Phương pháp đấu nối	Đầu nối bắt vít
Kiểu lắp đặt	Lắp âm trên bảng điện hoặc mặt tủ
Góc nghiêng đầu cắm	20 độ
Kích thước mặt bích	80 x 97 mm
Khoảng cách tâm lỗ cố định	60 x 73 mm
Tiết diện dây mềm	2,5–6 mm²
Tiết diện dây cứng	2,5–10 mm²
Mô-men siết vít tiếp điểm	110 Ncm
Chiều dài tuốt cách điện	12–14 mm
Nhiệt độ môi trường làm việc	-25 đến 40°C
Khả năng chịu nhiệt của vật liệu	-25 đến 80°C
Khối lượng tịnh	0,207 kg
Xuất xứ	Áo

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

PCE F4232-6F78 tạo điểm kết nối nguồn điện cố định trên tủ điện, hộp phân phối hoặc bảng điều khiển. Thiết bị cho phép phích cắm CEE tương thích được kết nối và tháo rời thuận tiện mà không phải đấu dây trực tiếp vào tải trong mỗi lần sử dụng.

Cấu hình 3P của sản phẩm được nhà sản xuất xác định là 2P+PE. Trong hệ thống điện 230V thông dụng, hai cực dẫn điện được sử dụng cho dây pha và dây trung tính, còn cực PE kết nối với dây tiếp địa bảo vệ. Vì vậy, ký hiệu 3P trên sản phẩm này biểu thị ba cực tiếp xúc, không có nghĩa đây là ổ cắm điện ba pha.

Nguyên lý hoạt động

Nguồn điện được đưa từ phía sau bảng điện vào các đầu nối bắt vít của ổ cắm. Khi phích cắm 32A có cùng cấu hình 3P, điện áp 230V, vị trí tiếp địa 6H và chuẩn kích thước tương ứng được cắm vào, các chân của phích tiếp xúc với bộ tiếp điểm đồng thau bên trong ổ cắm, tạo đường dẫn điện từ nguồn đến thiết bị sử dụng.

Cấu trúc định vị cơ khí và vị trí tiếp địa 6H chỉ cho phép ghép nối với loại phích cắm tương thích. Cơ chế này giúp giảm nguy cơ sử dụng nhầm phích có điện áp, số cực hoặc vị trí tiếp địa khác. Nắp bảo vệ che phần tiếp điểm khi không sử dụng; khi lắp đúng và đóng kín, nắp góp phần duy trì khả năng bảo vệ của ổ cắm trước bụi và nước.

Ổ cắm không phải là thiết bị đóng cắt hoặc bảo vệ quá dòng. Mạch cấp nguồn cần được trang bị CB, MCB, MCCB hoặc thiết bị bảo vệ phù hợp với tải và hệ thống điện. Nên ngắt tải trước khi cắm hoặc rút phích, đồng thời việc đấu nối phải được thực hiện bởi người có chuyên môn sau khi đã cô lập nguồn và xác nhận hết điện.

Ứng dụng phù hợp

• Tủ điện phân phối công nghiệp, tủ điều khiển máy và bảng cấp nguồn tại nhà xưởng.
• Hộp điện di động hoặc hộp phân phối dùng trong công trường, khu sản xuất và khu bảo trì.
• Điểm cấp nguồn cho máy móc, động cơ, thiết bị vệ sinh công nghiệp hoặc thiết bị bảo dưỡng sử dụng điện 230V.
• Khu vực có bụi, độ ẩm cao hoặc thường xuyên vệ sinh bằng nước, với điều kiện toàn bộ hệ thống được lắp đặt đúng yêu cầu IP.
• Nhà kho, xưởng cơ khí, khu chế biến, trang trại và các hệ thống điện ngoài trời có biện pháp che chắn, bảo vệ phù hợp.

4) Cam kết và nơi mua ổ cắm PCE F4232-6F78 chính hãng

Khi lựa chọn ổ cắm PCE F4232-6F78 chính hãng, khách hàng cần kiểm tra đúng dòng định mức 32A, cấu hình 3P 2P+PE, điện áp 230V, vị trí tiếp địa 6H, cấp bảo vệ IP67 và kích thước mặt bích trước khi đặt hàng. Việc đối chiếu đầy đủ giúp tránh nhầm lẫn với các phiên bản 16A, 4P, 5P hoặc ổ cắm có vị trí tiếp địa khác.

Đặt mua sản phẩm chính hãng tại thietbicodien để được hỗ trợ kiểm tra đúng mã, lựa chọn phích cắm tương thích, tư vấn lắp đặt và nhận báo giá phù hợp với số lượng dự án. thietbicodien cam kết cung cấp thông tin sản phẩm minh bạch, hỗ trợ kỹ thuật trước và sau bán hàng, cùng chính sách giao nhận và bảo hành theo từng đơn hàng.

Câu hỏi thường gặp về PCE F4232-6F78

Ổ cắm PCE F4232-6F78 có phải là ổ cắm điện ba pha không?

Không. Sản phẩm có ba cực theo cấu hình 2P+PE, gồm hai cực dẫn điện và một cực tiếp địa bảo vệ. Đây là ổ cắm CEE dùng cho điện áp 230V, không phải cấu hình ba pha ba dây.

Phích cắm nào tương thích với F4232-6F78?

Cần sử dụng phích cắm CEE có dòng định mức 32A, ba cực 2P+PE, điện áp 230V, màu xanh, vị trí tiếp địa 6H và cấp bảo vệ phù hợp. Không nên cố ghép với phích khác dòng điện, số cực hoặc vị trí tiếp địa.

Cấp bảo vệ IP67 của ổ cắm có ý nghĩa gì?

IP67 thể hiện khả năng chống bụi hoàn toàn và bảo vệ trước tác động của việc ngâm nước tạm thời theo điều kiện thử tiêu chuẩn. Khả năng bảo vệ thực tế phụ thuộc vào việc lắp đúng, siết kín, sử dụng phích tương thích hoặc đóng chặt nắp khi không dùng.

Ổ cắm có thể lắp trực tiếp lên mặt tủ điện không?

Có. Đây là loại ổ cắm gắn âm trên bảng điện hoặc mặt tủ. Mặt bích có kích thước 80 x 97 mm và khoảng cách tâm các lỗ cố định là 60 x 73 mm; cần đối chiếu bản vẽ trước khi khoan hoặc cắt mặt tủ.

F4232-6F78 sử dụng được với dây dẫn có tiết diện bao nhiêu?

Theo dữ liệu kỹ thuật của nhà sản xuất, đầu nối hỗ trợ dây mềm từ 2,5 đến 6 mm² và dây cứng từ 2,5 đến 10 mm². Tiết diện thực tế phải được lựa chọn theo dòng tải, chiều dài tuyến dây và yêu cầu bảo vệ của hệ thống.

Ổ cắm có thể thay thế CB hoặc công tắc đóng cắt không?

Không. Ổ cắm chỉ thực hiện chức năng kết nối nguồn với phích cắm. Hệ thống vẫn phải có thiết bị bảo vệ quá tải, ngắn mạch và chống dòng rò phù hợp; không nên dùng thao tác cắm hoặc rút phích để thay cho công tắc đóng cắt tải.

Nhiệt độ làm việc và nhiệt độ chịu được của sản phẩm có giống nhau không?

Không. Datasheet quy định nhiệt độ môi trường làm việc từ -25 đến 40°C, trong khi phạm vi chịu nhiệt của vật liệu được công bố từ -25 đến 80°C. Khi thiết kế hệ thống cần áp dụng giới hạn nhiệt độ môi trường làm việc, không sử dụng giới hạn chịu nhiệt của vật liệu làm nhiệt độ vận hành liên tục.
