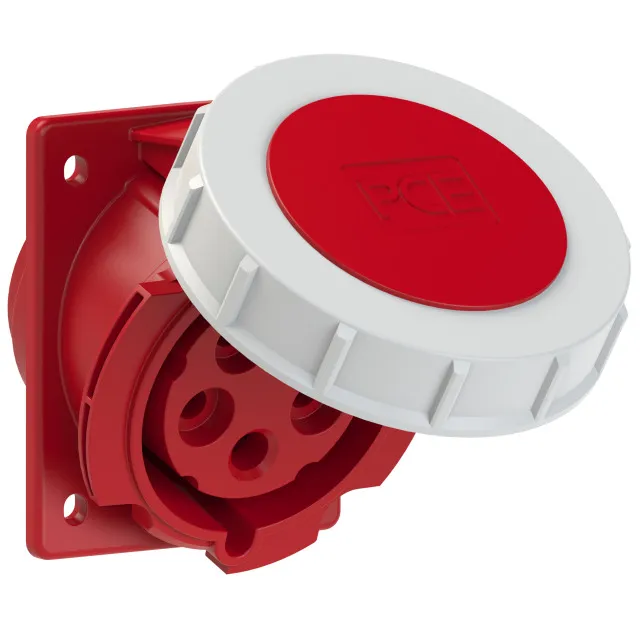

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4252-6F78 (32A - 5P - 400V - 6H - IP67)

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4252-6F78 – giải pháp cấp điện 32A, 5P, IP67

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4252-6F78 là ổ cắm CEE lắp trên bảng điện, tủ điện hoặc vỏ máy, được thiết kế cho mạng điện xoay chiều ba pha có dây trung tính và dây bảo vệ. Sản phẩm có cấu hình 32A – 5P – 400V – 6H – IP67, phù hợp với những vị trí cần kết nối nguồn điện công nghiệp chắc chắn, đúng chuẩn và hạn chế ảnh hưởng của bụi, nước.

Thiết kế đầu cắm nghiêng giúp phích cắm và dây dẫn đi ra theo hướng thuận tiện hơn so với ổ cắm thẳng, qua đó giảm tình trạng dây bị gập sát bề mặt lắp đặt. Mặt bích cho phép cố định ổ cắm trực tiếp lên bảng điều khiển, tủ phân phối điện, máy móc hoặc hộp cấp nguồn tại công trường.

Nguồn gốc thương hiệu PCE

PCE là thương hiệu của PC Electric Gesellschaft m.b.H., doanh nghiệp đặt tại St. Martin im Innkreis, Áo. PCE bắt đầu sản xuất các thiết bị phích cắm và ổ cắm CEE từ năm 1973, đồng thời tập trung phát triển các giải pháp kết nối điện công nghiệp, bộ phân phối điện và phụ kiện lắp đặt điện chuyên dụng.

Sản phẩm F4252-6F78 có xuất xứ Áo, sử dụng kết cấu và cách mã hóa đặc trưng của dòng thiết bị kết nối điện công nghiệp CEE, hỗ trợ lựa chọn đúng điện áp, số cực và vị trí tiếp địa cho từng hệ thống.

Ưu điểm và tính năng nổi bật của PCE F4252-6F78

• Dòng điện định mức 32A, đáp ứng nhu cầu cấp nguồn cho máy móc, thiết bị sản xuất và các nhánh điện công nghiệp có tải phù hợp.
• Cấu hình 5 cực 3P+N+PE, gồm ba dây pha, một dây trung tính và một dây bảo vệ tiếp địa.
• Điện áp sử dụng theo cấu hình CEE màu đỏ, phù hợp mạng điện công nghiệp khoảng 400V, tần số 50Hz hoặc 60Hz.
• Cấp bảo vệ IP67 giúp hạn chế bụi xâm nhập và bảo vệ thiết bị khi bị ngâm nước tạm thời trong điều kiện thử nghiệm tiêu chuẩn, với điều kiện ổ cắm được lắp đặt, đóng nắp hoặc ghép nối đúng cách.
• Vị trí tiếp địa 6H hỗ trợ nhận diện và ngăn ghép nối với phích cắm có cấu hình điện áp hoặc vị trí cực bảo vệ không tương thích.
• Thiết kế gắn âm dạng nghiêng giúp hướng dây ra khỏi bề mặt tủ điện, giảm lực uốn lên dây cáp và tạo không gian thao tác thuận tiện.
• Vỏ PA6 có độ bền cơ học phù hợp với môi trường lắp đặt điện công nghiệp.
• Tiếp điểm bằng đồng thau mạ niken hỗ trợ dẫn điện ổn định và tăng khả năng bảo vệ bề mặt tiếp xúc.
• Đấu dây bằng đầu nối vít, thuận tiện cho việc lắp đặt, kiểm tra độ siết và bảo trì định kỳ.
• Đấu dây bằng đầu nối>
• Nắp đậy giúp che phần tiếp điểm khi ổ cắm chưa được sử dụng.

Thông số và đặc tính kỹ thuật

Hạng mục	Thông tin
Loại thiết bị	Ổ cắm CEE gắn mặt bích dạng nghiêng
Dòng điện định mức	32A
Số cực	5 cực, 3P+N+PE
Điện áp và tần số định mức	200/346V đến 240/415V AC, 50/60Hz
Điện áp nhận diện theo EN 60309-2	400V, màu đỏ
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau mạ niken
Kiểu đấu nối	Đầu nối vít
Kích thước mặt bích	80 x 97 mm
Khoảng cách tâm lỗ lắp	60 x 73 mm
Tiết diện dây mềm	2,5–6 mm²
Tiết diện dây cứng	2,5–10 mm²
Chiều dài tuốt dây	12–14 mm

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng cấp nguồn

Ổ cắm công nghiệp 5P 400V PCE F4252-6F78 tạo điểm kết nối cố định giữa nguồn điện ba pha trong tủ hoặc bảng điện với phích cắm CEE tương thích. Năm tiếp điểm của ổ cắm tương ứng với ba pha L1, L2, L3, dây trung tính N và dây bảo vệ PE.

Sản phẩm chỉ thực hiện chức năng kết nối và truyền điện; ổ cắm không tự đóng cắt, không bảo vệ quá tải, ngắn mạch hoặc dòng rò. Mạch cấp nguồn cần được trang bị thiết bị bảo vệ phù hợp như MCB, MCCB, cầu chì và RCD hoặc RCBO tùy theo thiết kế hệ thống.

Nguyên lý hoạt động

Nguồn điện được đưa từ phía sau bảng lắp đến các đầu nối vít của ổ cắm. Khi phích cắm CEE 32A, 5P, 6H tương thích được cắm đúng vị trí, các chân dẫn điện tiếp xúc với từng cực tương ứng, hình thành đường truyền điện từ nguồn đến thiết bị sử dụng.

Cấu trúc định vị cơ khí và mã hóa 6H giúp phích cắm chỉ có thể ghép đúng hướng với ổ cắm cùng cấu hình. Cực PE được bố trí riêng để duy trì đường dẫn bảo vệ tiếp địa cho vỏ kim loại hoặc bộ phận cần nối đất của thiết bị điện.

Nắp che và kết cấu làm kín hỗ trợ duy trì khả năng chống bụi, chống nước IP67 khi sản phẩm được lắp đúng hướng, siết chặt đầy đủ và sử dụng cùng phích cắm có cấp bảo vệ tương ứng. Cấp IP của toàn bộ hệ thống còn phụ thuộc vào mặt lắp, gioăng, cáp, phích cắm và chất lượng thi công.

Ứng dụng phù hợp

• Lắp trên tủ điện phân phối tại nhà máy và xưởng sản xuất.
• Tạo đầu ra nguồn cho máy móc, động cơ và thiết bị điện ba pha có dòng tải phù hợp.
• Lắp trên bảng điện công trường, hộp cấp nguồn lưu động hoặc trạm phân phối điện tạm thời.
• Sử dụng tại khu vực chế biến, kho vận, nông nghiệp, cảng và khu bảo trì thiết bị.
• Lắp trên vỏ máy, dây chuyền sản xuất hoặc cụm thiết bị cần tháo lắp nguồn nhanh.
• Ứng dụng tại môi trường có bụi, độ ẩm hoặc nguy cơ nước bắn, khi toàn bộ hệ thống được thi công đúng cấp bảo vệ yêu cầu.

Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt hàng, cần kiểm tra đồng thời dòng điện 32A, số cực 5P, điện áp 400V, vị trí tiếp địa 6H, kích thước mặt bích và cấp bảo vệ của phích cắm đối ứng. Phích cắm khác dòng điện, số cực hoặc vị trí mã hóa không được sử dụng thay thế.

Việc đấu nối phải do người có chuyên môn thực hiện. Cần cô lập nguồn, khóa thiết bị đóng cắt khi cần thiết và xác nhận hết điện trước khi thao tác. Dây dẫn phải đúng tiết diện, được tuốt đúng chiều dài, đưa hết vào đầu nối và siết theo yêu cầu kỹ thuật của nhà sản xuất.

Cam kết và nơi mua ổ cắm PCE F4252-6F78 chính hãng

Để được tư vấn đúng cấu hình ổ cắm PCE F4252-6F78 chính hãng, kiểm tra khả năng tương thích với phích cắm và lựa chọn thiết bị bảo vệ phù hợp, khách hàng nên cung cấp đầy đủ thông tin về điện áp, dòng tải, số cực, môi trường lắp đặt và kích thước mặt tủ.

Đặt mua sản phẩm tại thietbicodien để được hỗ trợ lựa chọn đúng mã hàng, tư vấn kỹ thuật, báo giá theo số lượng và cung cấp chứng từ hàng hóa theo chính sách bán hàng. Đây là lựa chọn phù hợp cho khách hàng cần thiết bị điện công nghiệp PCE dùng trong nhà máy, tủ điện, công trình và dự án chuyên nghiệp.

Câu hỏi thường gặp (FAQ)

PCE F4252-6F78 sử dụng cho nguồn điện nào?

PCE F4252-6F78 được thiết kế cho mạng điện xoay chiều ba pha có dây trung tính và dây bảo vệ, với cấu hình 5 cực 3P+N+PE và điện áp nhận diện 400V, 50/60Hz.

Ổ cắm này có thể dùng với phích cắm 16A hoặc 63A không?

Không. Ổ cắm cần ghép với phích cắm CEE 32A, 5P, 6H có cấu hình tương thích. Các loại 16A hoặc 63A có kích thước cơ khí khác và không được dùng thay thế.

Cấp bảo vệ IP67 có nghĩa là ổ cắm sử dụng được ngoài trời không?

IP67 phù hợp với nhiều khu vực ngoài trời hoặc môi trường có bụi, ẩm và nước bắn. Tuy nhiên, khả năng bảo vệ thực tế chỉ được duy trì khi ổ cắm được lắp kín, đóng nắp hoặc ghép với phích cắm IP67 tương thích và không bị hư hỏng gioăng làm kín.

Vị trí 6H trên ổ cắm có ý nghĩa gì?

Ký hiệu 6H mô tả vị trí của cực bảo vệ PE theo mặt đồng hồ khi nhìn vào ổ cắm. Cách mã hóa này giúp nhận diện cấp điện áp và hạn chế cắm nhầm thiết bị có cấu hình không tương thích.

PCE F4252-6F78 có tích hợp chống quá tải hoặc chống rò không?

Không. Đây là thiết bị kết nối điện, không phải thiết bị bảo vệ. Mạch cấp nguồn cần có MCB, MCCB hoặc cầu chì để bảo vệ quá dòng và RCD hoặc RCBO khi thiết kế yêu cầu bảo vệ dòng rò.

Ổ cắm được lắp theo phương pháp nào?

Sản phẩm là ổ cắm gắn âm dạng nghiêng, được cố định bằng mặt bích lên bảng điện, tủ điện, hộp nguồn hoặc vỏ máy. Phần thân và đầu nối dây nằm phía sau bề mặt lắp đặt.

Thiết kế nghiêng mang lại lợi ích gì?

Đầu cắm nghiêng giúp dây cáp đi ra theo hướng thuận tiện, giảm độ uốn sát mặt tủ và hạn chế lực kéo tác động trực tiếp lên phích cắm. Thiết kế này đặc biệt hữu ích tại bảng điện có không gianthao tác hạn chế.
