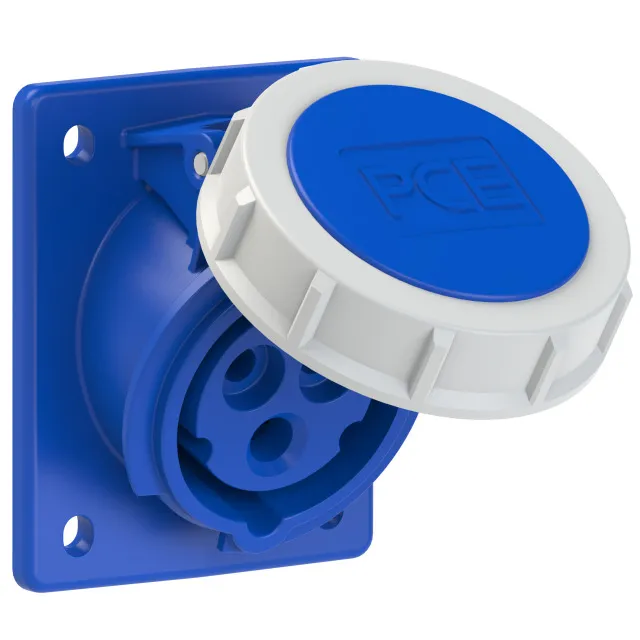

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4132-6F78 (16A - 3P - 230V - 6H - IP67)

1) Giới thiệu ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4132-6F78 và nguồn gốc thương hiệu

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4132-6F78 là ổ cắm CEE lắp trên mặt tủ hoặc bảng điều khiển, được thiết kế cho nguồn điện 230V với dòng định mức 16A. Sản phẩm có cấu hình 3 cực gồm hai cực dẫn điện và một cực tiếp địa bảo vệ, vị trí tiếp địa 6H cùng cấp bảo vệ IP67.

PCE là thương hiệu của PC Electric, doanh nghiệp có trụ sở tại St. Martin im Innkreis, Áo. Hãng bắt đầu sản xuất các thiết bị phích cắm và ổ cắm CEE từ năm 1973, tập trung vào các giải pháp kết nối điện công nghiệp, ổ cắm gắn tủ, ổ cắm liên động và thiết bị phân phối điện.

Với kết cấu mặt ổ cắm nghiêng, model F4132-6F78 phù hợp cho các vị trí cần thao tác cắm và rút phích thuận tiện nhưng vẫn muốn phần thân đấu nối nằm gọn phía sau mặt tủ. Đây là lựa chọn thích hợp cho tủ điện máy, hộp phân phối, trạm cấp nguồn và các điểm đấu nối điện 230V trong môi trường công nghiệp.

2) Ưu điểm và tính năng nổi bật của PCE F4132-6F78

Thiết kế gắn âm dạng nghiêng

Kết cấu gắn âm giúp phần đấu dây được bố trí bên trong tủ điện hoặc hộp kỹ thuật, hạn chế các chi tiết nhô ra ngoài. Mặt ổ cắm nghiêng hỗ trợ người vận hành quan sát, định hướng và kết nối phích cắm thuận tiện hơn, đặc biệt khi ổ cắm được lắp ở vị trí thấp hoặc trên mặt đứng của tủ.

Cấu hình CEE 230V có tiếp địa bảo vệ

Sản phẩm sử dụng cấu hình 3P dạng 2P+PE, gồm hai cực cấp điện và một cực PE bảo vệ. Màu nhận diện xanh dương cùng vị trí tiếp địa 6H giúp phân biệt ổ cắm 230V với các cấu hình CEE có điện áp hoặc vị trí cực khác, qua đó giảm nguy cơ kết nối nhầm thiết bị không tương thích.

Cấp bảo vệ phù hợp môi trường công nghiệp

Ổ cắm công nghiệp IP67 có khả năng ngăn bụi và chống ảnh hưởng của nước theo điều kiện thử nghiệm tiêu chuẩn khi được lắp đặt, đóng nắp hoặc ghép nối đúng cách. Đặc tính này giúp sản phẩm đáp ứng tốt hơn tại nhà xưởng, khu vực vệ sinh công nghiệp, công trường và những vị trí có độ ẩm cao.

Vật liệu và phương thức đấu nối

Vỏ ổ cắm được chế tạo từ PA6, trong khi các tiếp điểm sử dụng đồng thau. Đầu nối dây dạng bắt vít tạo liên kết cơ khí chắc chắn, thuận tiện cho quá trình lắp đặt, kiểm tra độ siết và bảo trì định kỳ.

Thông số kỹ thuật đã được đối chiếu

Hạng mục	Thông tin
Loại thiết bị	Ổ cắm CEE gắn âm dạng nghiêng
Mã hàng	F4132-6F78
Dòng điện định mức	16A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số	200–250V AC, 50/60Hz
Điện áp nhận diện thông dụng	230V AC
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau
Phương thức đấu dây	Đầu nối bắt vít
Kích thước mặt bích	70 x 85 mm
Khoảng cách tâm lỗ lắp	50 x 65 mm
Màu nhận diện	Xanh dương

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

PCE F4132-6F78 tạo điểm cấp nguồn cố định trên mặt tủ điện, bảng điều khiển hoặc hộp phân phối. Sản phẩm tiếp nhận phích cắm CEE tương thích để truyền nguồn điện 230V từ hệ thống dây dẫn bên trong tủ tới máy móc, dụng cụ hoặc thiết bị điện di động.

Ổ cắm không có chức năng tự đóng cắt, chống quá tải hoặc chống dòng rò. Hệ thống điện cần được trang bị thiết bị bảo vệ quá dòng, thiết bị chống rò và phương tiện cô lập nguồn phù hợp với thiết kế của từng công trình.

Nguyên lý hoạt động

Dây nguồn phía trong tủ được đấu vào các đầu nối của ổ cắm, gồm hai dây dẫn điện và dây tiếp địa PE. Khi phích cắm đúng chuẩn được đưa vào hoàn toàn, các chân cắm tiếp xúc với bộ phận dẫn điện bằng đồng thau bên trong ổ cắm, hình thành đường dẫn điện từ nguồn tới tải.

Vị trí cực PE ở hướng 6H đóng vai trò mã hóa cơ khí, giúp ổ cắm chỉ ghép đúng với phích cắm có cấu hình tương ứng. Sau khi kết nối, nắp và kết cấu ghép nối của bộ phích – ổ cắm giúp duy trì mức bảo vệ môi trường khi toàn bộ hệ thống được lắp đặt đúng yêu cầu kỹ thuật.

Ứng dụng phù hợp

• Lắp trên tủ điện máy, bảng điều khiển và hộp cấp nguồn công nghiệp.
• Cấp điện 230V cho dụng cụ điện, thiết bị bảo trì và máy móc di động có phích CEE tương thích.
• Sử dụng trong nhà xưởng sản xuất, khu vực sửa chữa, kho vận và dây chuyền lắp ráp.
• Lắp tại công trường, trạm cấp điện tạm thời hoặc khu vực có bụi và độ ẩm cao.
• Tích hợp vào hộp phân phối điện di động, cụm ổ cắm kỹ thuật và hệ thống điện sự kiện.

Lưu ý khi lắp đặt và sử dụng

• Ngắt và xác nhận nguồn điện đã được cô lập hoàn toàn trước khi đấu nối hoặc bảo trì.
• Đấu đúng dây dẫn điện và dây PE theo ký hiệu tại đầu nối của sản phẩm.
• Lựa chọn tiết diện dây, thiết bị bảo vệ và phương án chống rò phù hợp với tải thực tế.
• Chỉ sử dụng phích cắm CEE 16A, 3 cực, 230V và vị trí 6H tương thích.
• Kiểm tra độ kín của mặt lắp, nắp che và bộ phích – ổ cắm để duy trì cấp bảo vệ IP67.
• Không sử dụng sản phẩm nếu vỏ, nắp, tiếp điểm hoặc cơ cấu giữ phích có dấu hiệu hư hỏng.

4) Cam kết và nơi mua ổ cắm PCE F4132-6F78 chính hãng

thietbicodien cung cấp ổ cắm PCE F4132-6F78 chính hãng, hỗ trợ khách hàng kiểm tra đúng mã hàng, cấu hình cực, điện áp, vị trí 6H và kích thước lắp đặt trước khi đặt mua. Các thông tin về tình trạng hàng, thời gian giao, chứng từ và chính sách bảo hành được xác nhận minh bạch theo từng đơn hàng.

Để nhận tư vấn kỹ thuật và báo giá đúng sản phẩm, khách hàng hãy đặt mua tại thietbicodien. Việc cung cấp chính xác thông tin về thiết bị sử dụng, kiểu phích cắm và vị trí lắp sẽ giúp đội ngũ tư vấn lựa chọn cấu hình phù hợp, tránh nhầm với các phiên bản 400V, 4 cực hoặc 5 cực.

Câu hỏi thường gặp (FAQ)

PCE F4132-6F78 có phải là ổ cắm điện ba pha không?

Không. Ký hiệu 3P của sản phẩm thể hiện ba cực gồm 2P+PE, tức hai cực dẫn điện và một cực tiếp địa bảo vệ. Đây là cấu hình dùng cho nguồn 230V, không phải ổ cắm ba dây pha của hệ thống điện ba pha.

Ổ cắm F4132-6F78 sử dụng với loại phích cắm nào?

Sản phẩm cần được ghép với phích cắm CEE 16A có ba cực dạng 2P+PE, điện áp 230V, màu xanh dương và vị trí tiếp địa 6H. Các phích có số cực, dòng điện hoặc vị trí tiếp địa khác không được xem là tương thích.

Cấp bảo vệ IP67 có nghĩa là ổ cắm chống nước tuyệt đối không?

Không nên hiểu IP67 là chống nước trong mọi điều kiện. Cấp bảo vệ này thể hiện khả năng ngăn bụi và chịu ảnh hưởng của nước theo điều kiện thử nghiệm tiêu chuẩn. Hiệu quả bảo vệ còn phụ thuộc vào việc lắp đúng, đóng kín nắp hoặc ghép đúng phích cắm tương thích.

PCE F4132-6F78 có thể lắp ngoài trời không?

Có thể sử dụng tại khu vực ngoài trời khi ổ cắm được lắp trong hệ thống phù hợp, mặt lắp được làm kín, dây dẫn được bảo vệ và phích cắm đi kèm đáp ứng yêu cầu môi trường. Không nên để sản phẩm hư hỏng hoặc kết nối dở dang tiếp xúc kéo dài với nước.

Ổ cắm này được đấu dây theo cách nào?

Ổ cắm sử dụng đầu nối bắt vít. Người lắp đặt cần đấu đúng hai dây dẫn điện và dây tiếp địa PE, siết đầu nối theo yêu cầu kỹ thuật, kiểm tra khả năng giữ dây và xác nhận không còn phần lõi dẫn điện bị hở.

F4132-6F78 có tích hợp cầu dao hoặc chống rò không?

Không. Đây là ổ cắm kết nối nguồn, không phải thiết bị đóng cắt hay bảo vệ. Cầu dao, CB và thiết bị chống dòng rò cần được bố trí ở phía nguồn theo thiết kế của tủ điện và yêu cầu an toàn tại nơi sử dụng.

Cần kiểm tra gì khi thay thế ổ cắm cũ bằng model này?

Cần đối chiếu dòng điện, điện áp, số cực, vị trí 6H, kích thước mặt bích, khoảng cách tâm lỗ bắt vít và loại phích cắm đang sử dụng. Việc cùng dòng 16A chưa đủ để bảo đảm hai sản phẩm có thể thay thế trực tiếp cho nhau.
