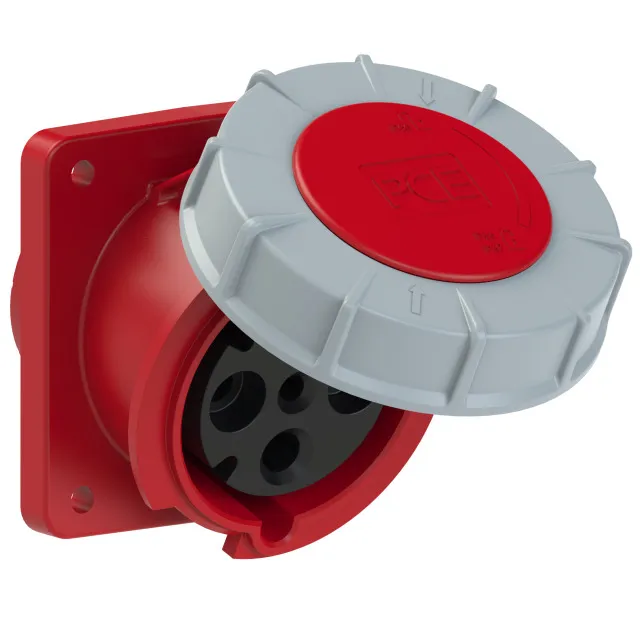

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F434-6FC (63A - 4P - 400V - 6H - IP66/67)

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F434-6FC – kết nối nguồn 3 pha 400V an toàn

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F434-6FC là ổ cắm công suất lớn dành cho hệ thống điện công nghiệp, có dòng điện định mức 63A, cấu hình 4 cực, điện áp 400V, vị trí tiếp địa 6H và cấp bảo vệ IP66/67. Thiết kế gắn âm giúp sản phẩm tích hợp gọn trên mặt tủ điện, bảng phân phối hoặc thân máy, trong khi hướng cắm nghiêng hỗ trợ thao tác kết nối thuận tiện tại khu vực có không gian hạn chế.

Sản phẩm phù hợp cho các hệ thống cần một điểm đấu nối nguồn ba pha cố định, chắc chắn và có khả năng làm việc trong môi trường thường xuyên xuất hiện bụi hoặc nước. Để duy trì hiệu quả bảo vệ, ổ cắm phải được lắp đúng kỹ thuật và sử dụng cùng phích cắm có cấu hình tương thích.

Nguồn gốc thương hiệu PCE

PCE, tên đầy đủ PC Electric Gesellschaft m.b.H., là thương hiệu thiết bị điện có trụ sở tại Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm CEE công nghiệp cùng các giải pháp phân phối điện. Các sản phẩm của hãng được sử dụng trong tủ điện, nhà máy, công trường, hệ thống máy móc và nhiều ứng dụng cấp nguồn chuyên nghiệp.

Với xuất xứ Áo và định hướng chuyên sâu về thiết bị kết nối điện công nghiệp, PCE cung cấp nhiều cấu hình khác nhau về dòng điện, điện áp, số cực, vị trí tiếp địa và cấp bảo vệ. Người sử dụng cần lựa chọn đúng mã sản phẩm để bảo đảm ổ cắm và phích cắm có thể ghép nối chính xác.

Ưu điểm và tính năng nổi bật của PCE F434-6FC

Điểm nổi bật của PCE F434-6FC là sự kết hợp giữa khả năng mang dòng 63A, cấu hình điện 400V và kiểu lắp gắn âm dạng nghiêng. Sản phẩm đáp ứng nhu cầu tạo điểm cấp nguồn công nghiệp cố định mà không chiếm nhiều diện tích bên ngoài tủ hoặc bảng điện.

• Ổ cắm công nghiệp 63A 400V phù hợp với các thiết bị và hệ thống điện ba pha có dòng làm việc nằm trong giới hạn thiết kế.
• Cấu hình 4P, vị trí 6H giúp nhận diện và ghép nối với đúng loại phích cắm tương thích, hạn chế cắm nhầm cấu hình điện.
• Cấp bảo vệ IP66/67 hỗ trợ chống bụi và chống nước theo các điều kiện thử nghiệm tương ứng khi sản phẩm được lắp đặt, đóng nắp hoặc ghép nối đúng cách.
• Thiết kế gắn âm dạng nghiêng giúp đầu cắm hướng ra ngoài thuận tiện, giảm vướng trên mặt tủ và hỗ trợ bố trí dây dẫn hợp lý hơn.
• Nắp che bảo vệ khu vực tiếp điểm khi ổ cắm không được sử dụng, góp phần hạn chế bụi, nước và dị vật tiếp cận bên trong.
• Kết cấu chuyên dụng cho môi trường công nghiệp, thích hợp tích hợp vào tủ phân phối, bảng điện, máy móc và trạm cấp nguồn.

Thông số nhận diện sản phẩm

Đặc tính	Thông tin
Loại sản phẩm	Ổ cắm công nghiệp gắn âm, dạng nghiêng, loại kín nước
Mã hàng	F434-6FC
Dòng điện định mức	63A
Số cực	4P, cấu hình 3P + E
Điện áp định mức	400V
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP66/67
Kiểu lắp đặt	Gắn âm trên mặt tủ, bảng điện hoặc thân thiết bị
Hệ thống sử dụng	Nguồn điện ba pha không sử dụng dây trung tính tại đầu nối

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F434-6FC

Chức năng của ổ cắm

Ổ cắm gắn âm PCE 63A 4P tạo giao diện kết nối tháo lắp được giữa nguồn điện cố định trong tủ hoặc thiết bị với phích cắm của máy móc, cáp cấp nguồn hay hệ thống phân phối điện phía tải. Nhờ đó, người vận hành không phải đấu dây trực tiếp mỗi khi cần kết nối hoặc tháo thiết bị.

Với cấu hình 4 cực, sản phẩm được sử dụng cho ba dây pha và một dây tiếp địa bảo vệ. Đây không phải cấu hình có dây trung tính, vì vậy thiết bị sử dụng phải phù hợp với nguồn ba pha 400V dạng 3P + E.

Nguyên lý hoạt động

Đầu dây nguồn từ tủ điện được đấu vào các cực phía sau ổ cắm. Khi phích cắm đúng chuẩn được đưa vào và ghép hoàn toàn, các chân dẫn điện của phích cắm tiếp xúc với các ống tiếp điểm bên trong ổ cắm, hình thành đường truyền điện từ nguồn đến tải.

Vị trí 6H thể hiện vị trí định hướng của cực tiếp địa theo hệ thống đồng hồ trên đầu nối công nghiệp. Cấu trúc định vị cơ khí giúp phích cắm chỉ ghép được với ổ cắm có cấu hình điện tương ứng về số cực, điện áp, dòng điện và vị trí tiếp địa.

PCE F434-6FC là thiết bị kết nối điện thụ động, không thay thế cầu dao, thiết bị đóng cắt, khóa liên động hoặc thiết bị bảo vệ quá dòng. Tủ điện cấp nguồn cần được trang bị CB, cầu dao cách ly và các biện pháp bảo vệ phù hợp với tải, dây dẫn cũng như yêu cầu của hệ thống.

Ứng dụng thực tế

• Lắp trên tủ phân phối điện trong nhà máy và xưởng sản xuất.
• Tạo điểm cấp nguồn cho máy móc, động cơ và thiết bị ba pha 400V.
• Tích hợp trên bảng điện công trường hoặc trạm cấp điện tạm thời.
• Sử dụng tại khu vực chế biến, kho vận và dây chuyền sản xuất có bụi hoặc độ ẩm cao.
• Lắp trên thân thiết bị, container kỹ thuật hoặc cụm máy cần đầu nối nguồn tháo lắp nhanh.
• Ứng dụng trong hệ thống bảo trì, sửa chữa và cấp điện cho thiết bị di động công suất lớn.

Lưu ý khi lựa chọn và lắp đặt

• Chỉ ghép nối với phích cắm có cùng cấu hình 63A, 4P, 400V và vị trí tiếp địa 6H.
• Ngắt nguồn, khóa cô lập và xác nhận hết điện trước khi đấu dây hoặc bảo trì.
• Lựa chọn tiết diện dây, đầu cốt, CB và thiết bị cách ly theo dòng tải thực tế và tiêu chuẩn thiết kế của hệ thống.
• Gia công lỗ lắp trên mặt tủ đúng kích thước, cố định chắc chắn và xử lý kín tại vị trí tiếp giáp.
• Đấu đúng ba dây pha và dây tiếp địa bảo vệ; không sử dụng dây PE thay cho dây trung tính.
• Không cắm hoặc rút đầu nối khi đang mang tải lớn, trừ khi hệ thống có thiết bị đóng cắt và quy trình vận hành phù hợp.
• Đóng nắp ổ cắm khi không sử dụng và kiểm tra gioăng, tiếp điểm, vít đấu dây theo kế hoạch bảo trì.

Cam kết và nơi mua ổ cắm PCE F434-6FC chính hãng

Khi lựa chọn ổ cắm công nghiệp PCE chính hãng, khách hàng cần kiểm tra chính xác mã F434-6FC, dòng điện 63A, cấu hình 4P, điện áp 400V, vị trí 6H và cấp bảo vệ IP66/67. Việc đối chiếu đầy đủ giúp tránh nhầm với các phiên bản 3P, 5P hoặc các dòng điện định mức khác có hình thức gần giống nhau.

Khách hàng có nhu cầu mua PCE F434-6FC chính hãng, nhận tư vấn lựa chọn phích cắm đồng bộ hoặc xây dựng cấu hình cấp nguồn cho tủ điện có thể đặt hàng tại thietbicodien. Đội ngũ tư vấn hỗ trợ đối chiếu đúng mã hàng, đúng cấu hình điện và đúng yêu cầu sử dụng trước khi giao sản phẩm.

Câu hỏi thường gặp về ổ cắm PCE F434-6FC

PCE F434-6FC được sử dụng cho nguồn điện nào?

PCE F434-6FC được thiết kế cho nguồn điện ba pha 400V, dòng điện định mức 63A, cấu hình 4 cực và vị trí tiếp địa 6H. Thiết bị đầu cuối và phích cắm phải có thông số tương thích.

Ổ cắm 4P này có dây trung tính hay không?

Không. Cấu hình 4P của sản phẩm gồm ba cực pha và một cực tiếp địa bảo vệ, thường được ký hiệu là 3P + E. Hệ thống cần dây trung tính phải sử dụng ổ cắm 5P phù hợp.

Cấp bảo vệ IP66/67 có ý nghĩa gì?

Cấp bảo vệ IP66/67 cho biết sản phẩm có mức bảo vệ cao trước bụi và nước theo các điều kiện thử nghiệm tương ứng. Khả năng này chỉ được duy trì khi ổ cắm được lắp đúng, nắp được đóng kín hoặc phích cắm tương thích được ghép hoàn toàn.

F434-6FC có thể lắp ngoài trời không?

Sản phẩm có thể được dùng tại khu vực công nghiệp ngoài trời hoặc nơi ẩm ướt khi được lắp trong hệ thống phù hợp. Mặt tủ, vị trí lắp, đầu cáp, phích cắm và các bộ phận liên quan cũng phải đáp ứng yêu cầu bảo vệ môi trường.

Ổ cắm có tích hợp CB hoặc công tắc đóng cắt không?

Không. Đây là ổ cắm kết nối nguồn, không phải ổ cắm có khóa liên động hoặc thiết bị đóng cắt tích hợp. CB, cầu dao cách ly và thiết bị bảo vệ cần được bố trí riêng trong tủ điện.

Phích cắm nào phù hợp với PCE F434-6FC?

Cần chọn phích cắm công nghiệp có cùng dòng điện 63A, cấu hình 4P, điện áp 400V, vị trí tiếp địa 6H và cấp bảo vệ phù hợp. Không nên cố ghép với đầu cắm khác số cực, khác dòng điện hoặc khác vị trí định hướng.

Thiết kế dạng nghiêng mang lại lợi ích gì?

Thiết kế nghiêng giúp người vận hành tiếp cận đầu nối thuận tiện hơn, đồng thời hỗ trợ hướng cáp ra khỏi mặt tủ theo góc hợp lý. Kiểu dáng này phù hợp với bảng điện hoặc tủ điện có không gian thao tác phía trước hạn chế.

Thông tin về thương hiệu, chủng loại và thông số của đúng mã F434-6FC được đối chiếu từ nguồn PCE, catalogue sản phẩm và phạm vi tiêu chuẩn IEC 60309. products.iec.ch +3 PC Electric +3 BAA.VN +3
