Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F443-6 (125A - 3P - 230V - 6H - IP66/67)

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F443-6 – Giới thiệu và nguồn gốc thương hiệu

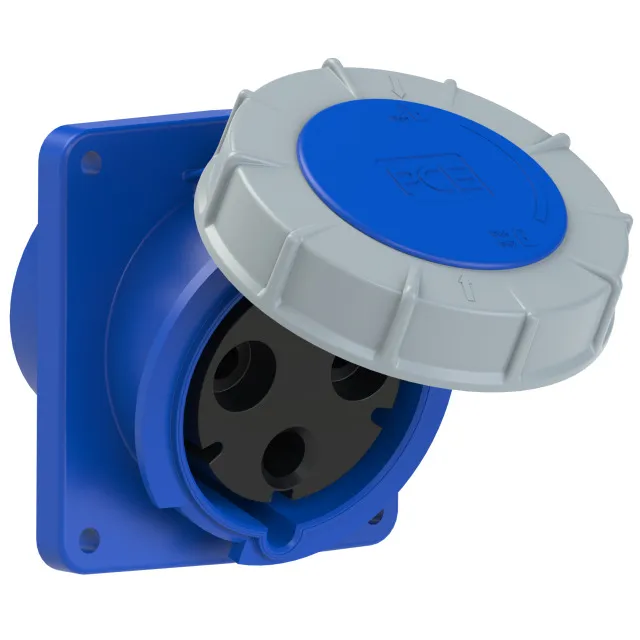

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F443-6 là ổ cắm CEE công suất lớn thuộc dòng POWER TWIST, được thiết kế để lắp cố định trên mặt tủ điện, bảng điều khiển hoặc vỏ máy. Sản phẩm có dòng điện định mức 125A, cấu hình 3 cực 2P+PE, điện áp 200–250V AC, vị trí tiếp địa 6H và cấp bảo vệ IP66/IP67.

PCE là thương hiệu của PC Electric Ges.m.b.H., doanh nghiệp đặt tại St. Martin im Innkreis, Áo. Hoạt động cốt lõi của hãng tập trung vào phích cắm, ổ cắm công nghiệp CEE, hộp phân phối và các giải pháp phân phối điện phục vụ nhà máy, công trường, cơ sở sản xuất và hệ thống kỹ thuật chuyên dụng. Datasheet của mã F443-6 xác nhận sản phẩm có xuất xứ Áo.

Thiết kế gắn âm dạng nghiêng giúp đầu cắm hướng chếch ra ngoài, thuận tiện khi thao tác với phích cắm và dây dẫn có tiết diện lớn. Đây là lựa chọn phù hợp cho các vị trí cần một điểm cấp nguồn 230V dòng cao, kết cấu chắc chắn và khả năng bảo vệ tốt trước bụi, nước trong môi trường công nghiệp.

Ưu điểm và tính năng nổi bật của PCE F443-6

• Dòng điện định mức 125A, đáp ứng các đường cấp nguồn công nghiệp có phụ tải lớn khi hệ thống được thiết kế và bảo vệ đúng kỹ thuật.
• Cấu hình 3P 2P+PE gồm hai cực mang điện và một cực bảo vệ PE, không nên nhầm với ổ cắm ba pha 3P+PE.
• Điện áp 200–250V AC, 50/60Hz với vị trí cực tiếp địa 6H và màu nhận diện xanh theo hệ thống ổ cắm công nghiệp CEE.
• Cấp bảo vệ IP66/IP67 hỗ trợ sử dụng tại khu vực có bụi, nước bắn mạnh hoặc nguy cơ tiếp xúc tạm thời với nước khi sản phẩm được lắp đặt, đóng nắp hoặc ghép nối đúng quy cách.
• Kiểu gắn âm dạng nghiêng giúp tiết kiệm không gian bên ngoài tủ, giảm góc uốn gấp của cáp và tạo tư thế cắm, rút thuận tiện hơn.
• Vỏ làm từ nhựa PA6; tiếp điểm bằng đồng thau kết hợp lò xo lá CuBe giúp duy trì lực ép tiếp xúc ổn định.
• Đầu nối dạng khung có vít, hỗ trợ dây dẫn mềm và dây dẫn cứng có tiết diện lớn theo phạm vi công bố của nhà sản xuất.
• Nắp che bảo vệ miệng ổ cắm khi không kết nối, góp phần hạn chế bụi, nước và vật lạ xâm nhập vào vùng tiếp điểm.

Thông số kỹ thuật đã được xác minh

Đặc tính	Giá trị
Loại sản phẩm	Ổ cắm CEE gắn âm dạng nghiêng POWER TWIST
Dòng điện định mức	125A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số định mức	200–250V AC, 50/60Hz
Vị trí cực tiếp địa	6H
Màu nhận diện	Xanh dương
Cấp bảo vệ	IP66/IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau, lò xo lá CuBe
Phương thức đấu dây	Đầu nối dạng khung có vít
Tiết diện dây mềm	16–50 mm²
Tiết diện dây cứng	16–70 mm²
Kích thước mặt bích	120 x 130 mm
Khoảng cách tâm lỗ lắp	100 x 108 mm
Góc nghiêng	15°
Xuất xứ	Áo

Các giá trị trên được đối chiếu từ datasheet và bản vẽ kích thước do PCE phát hành cho mã 443-6.

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F443-6

Chức năng cấp nguồn

Ổ cắm công nghiệp 125A 230V này tạo điểm kết nối tháo lắp được giữa nguồn điện cố định bên trong tủ hoặc thiết bị và phích cắm công nghiệp tương thích ở bên ngoài. Kiểu lắp mặt bích cho phép phần đấu dây được bố trí phía sau mặt tủ, trong khi miệng ổ cắm và nắp che nằm ở khu vực thao tác.

Nguyên lý hoạt động

Nguồn điện được đưa vào phía sau ổ cắm thông qua các đầu nối có vít. Hai dây dẫn mang điện được đấu vào hai cực nguồn, còn dây bảo vệ được đấu vào cực PE. Khi phích cắm 125A có cùng cấu hình 3 cực, điện áp và vị trí 6H được đưa vào đúng hướng, các chân cắm tiếp xúc với bộ phận dẫn điện bên trong ổ cắm để hình thành mạch cấp nguồn cho tải.

Cơ cấu định vị theo vị trí đồng hồ 6H giúp hạn chế việc ghép nhầm với phích cắm khác cấp điện áp hoặc cấu hình cực. Các lá lò xo CuBe tạo lực ép lên vùng tiếp xúc, hỗ trợ duy trì kết nối điện ổn định trong quá trình vận hành. Khi rút phích, nắp che có thể đóng lại để bảo vệ vùng tiếp điểm.

Ổ cắm không thay thế cầu dao, thiết bị bảo vệ quá dòng hoặc thiết bị cách ly. Mạch cấp cho ổ cắm cần được thiết kế với dây dẫn, thiết bị đóng cắt và bảo vệ phù hợp với tải, điều kiện lắp đặt và quy chuẩn điện áp dụng tại công trình.

Ứng dụng thực tế

• Lắp trên tủ phân phối điện và bảng cấp nguồn trong nhà máy.
• Tạo điểm kết nối cho máy móc hoặc thiết bị công nghiệp sử dụng nguồn 230V dòng lớn.
• Lắp trên vỏ máy, trạm nguồn, hệ thống kỹ thuật hoặc cụm phân phối điện cố định.
• Sử dụng tại khu vực sản xuất, bảo trì, công trường và môi trường có yêu cầu bảo vệ cao trước bụi, nước.
• Thay thế ổ cắm cũ có cùng chuẩn 125A, 3 cực 2P+PE, 230V, 6H và kích thước lắp đặt tương thích.

Trước khi thi công, kỹ thuật viên cần ngắt và cô lập nguồn, xác nhận hết điện, kiểm tra đúng sơ đồ cực, sử dụng dây dẫn nằm trong phạm vi tiết diện cho phép và siết đầu nối theo hướng dẫn kỹ thuật. Việc lắp đặt nên do người có chuyên môn điện công nghiệp thực hiện.

Cam kết và nơi mua ổ cắm PCE F443-6 chính hãng

Khi mua ổ cắm PCE F443-6 chính hãng, người dùng cần kiểm tra đầy đủ model, cấu hình 2P+PE, dòng điện 125A, điện áp 230V, vị trí 6H, cấp bảo vệ IP66/IP67 và kích thước mặt bích để tránh chọn nhầm với các phiên bản 400V hoặc khác số cực.

Để được tư vấn lựa chọn đúng mã hàng, đối chiếu thông số kỹ thuật và đặt mua sản phẩm phù hợp cho tủ điện hoặc dự án, hãy liên hệ trực tiếp thietbicodien. Việc xác định đúng phích cắm ghép đôi, tiết diện cáp và thiết bị bảo vệ đi kèm sẽ giúp hệ thống vận hành an toàn, ổn định và thuận tiện khi bảo trì.

Câu hỏi thường gặp (FAQ)

PCE F443-6 có phải là ổ cắm điện ba pha không?

Không nên hiểu ký hiệu 3P của sản phẩm là ba dây pha. Datasheet xác định F443-6 có ba cực theo cấu hình 2P+PE, gồm hai cực mang điện và một cực bảo vệ tiếp địa.

Ổ cắm F443-6 sử dụng điện áp 230V hay 400V?

Sản phẩm được thiết kế cho dải điện áp 200–250V AC, 50/60Hz và được nhận diện bằng màu xanh. Không sử dụng F443-6 cho hệ thống 400V; cần chọn đúng phiên bản ổ cắm tương ứng với điện áp và cấu hình cực của nguồn.

Phích cắm nào tương thích với PCE F443-6?

Cần sử dụng phích cắm công nghiệp CEE có cùng dòng điện 125A, cấu hình 3 cực 2P+PE, điện áp 200–250V và vị trí tiếp địa 6H. Nên ưu tiên phích có cấp bảo vệ tương ứng để duy trì khả năng chống bụi, nước của điểm kết nối.

IP66/IP67 có ý nghĩa gì?

Cấp bảo vệ này cho biết thiết bị có khả năng bảo vệ cao trước bụi và nước trong các điều kiện thử nghiệm tương ứng. Hiệu quả bảo vệ thực tế phụ thuộc vào việc lắp đúng mặt bích, đóng kín nắp hoặc ghép với phích tương thích và duy trì các bộ phận làm kín ở tình trạng tốt.

PCE F443-6 có thể lắp nổi trực tiếp trên tường không?

Đây là ổ cắm gắn âm dạng nghiêng, được thiết kế để lắp qua mặt tủ, bảng điện hoặc bề mặt thiết bị. Trường hợp cần lắp nổi, phải sử dụng hộp hoặc đế lắp có kích thước, độ kín và độ bền phù hợp; không nên tự lắp trực tiếp như một ổ cắm nổi thông thường.

F443-6 đấu được dây dẫn tiết diện bao nhiêu?

Theo datasheet của nhà sản xuất, đầu nối hỗ trợ dây mềm từ 16 đế. Tiết diện sử dụng thực tế còn phải được lựa chọn theo dòng tải, chiều dài đường dây, phương pháp lắp đặt và yêu cầu bảo vệ của hệ thống.

Ổ cắm có tích hợp cầu dao hoặc bảo vệ quá tải không?

F443-6 là ổ cắm kết nối nguồn, không phải thiết bị đóng cắt hay bảo vệ mạch. Hệ thống cần có thiết bị cách ly, bảo vệ quá dòng và các biện pháp bảo vệ bổ sung phù hợp được bố trí ở phía nguồn theo thiết kế điện của công trình.
