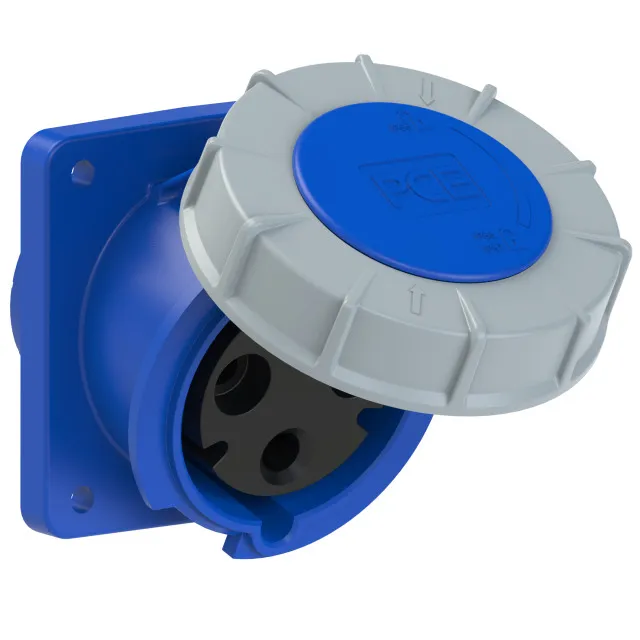

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F433-6FC (63A - 3P - 230V - 6H - IP66/67)

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F433-6FC chính hãng Áo

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F433-6FC là ổ cắm CEE dùng để tạo điểm cấp nguồn 230V có dòng định mức 63A trên tủ điện, bảng điều khiển, thân máy hoặc hộp phân phối điện. Sản phẩm có cấu hình 3 cực gồm 2 cực mang điện và 1 cực bảo vệ tiếp địa, vị trí tiếp địa 6H cùng cấp bảo vệ IP66/67.

Thiết kế gắn âm giúp phần đấu dây được bố trí phía sau panel, trong khi hướng cắm nghiêng hỗ trợ thao tác kết nối thuận tiện và giảm tình trạng dây cáp bị gập sát bề mặt lắp đặt. Đây là lựa chọn phù hợp cho những hệ thống cần ổ cắm công nghiệp 63A 230V kín bụi, chống nước và có khả năng nhận diện chuẩn nguồn rõ ràng.

1. Giới thiệu và nguồn gốc thương hiệu PCE

PCE là thương hiệu thiết bị kết nối điện công nghiệp thuộc PC Electric, có trụ sở tại Áo. Hãng tập trung phát triển phích cắm, ổ cắm CEE, hộp phân phối và các giải pháp kết nối nguồn phục vụ nhà máy, công trường, hệ thống cơ điện và nhiều môi trường làm việc chuyên nghiệp.

Model F433-6FC thuộc nhóm ổ cắm gắn panel dạng nghiêng của PCE. Sản phẩm được thiết kế cho nguồn điện xoay chiều 230V, dòng định mức 63A và sử dụng cấu hình 3P theo cách gọi của chuẩn ổ cắm công nghiệp, tương ứng với 2P+PE.

Xuất xứ Áo cùng thiết kế theo hệ thống nhận diện CEE giúp sản phẩm phù hợp với các công trình yêu cầu kết nối điện ổn định, dễ kiểm tra cấu hình và hạn chế cắm nhầm với đầu nối có điện áp hoặc số cực không tương thích.

2. Ưu điểm và tính năng nổi bật của PCE F433-6FC

Thiết kế gắn âm dạng nghiêng thuận tiện

Kiểu ổ cắm gắn âm dạng nghiêng cho phép cố định sản phẩm trực tiếp lên mặt tủ, bảng điện hoặc vỏ thiết bị. Phần thân và đầu đấu dây nằm phía sau panel giúp khu vực lắp đặt gọn hơn, đồng thời hướng cắm nghiêng tạo khoảng trống thuận lợi cho phích cắm và dây dẫn.

Cấu hình 63A, 230V và 3 cực 2P+PE

Sản phẩm được sử dụng cho mạch điện 230V có dòng tải thiết kế không vượt quá 63A. Cấu hình 3P gồm 2P+PE cung cấp hai cực mang điện và một cực tiếp địa bảo vệ. Vì vậy, ký hiệu 3P trên model này không đồng nghĩa với ổ cắm điện ba pha 400V.

Vị trí tiếp địa 6H và màu nhận diện xanh

Chân tiếp địa được bố trí tại vị trí 6H theo quy ước đồng hồ của hệ thống CEE. Kết cấu định hướng cơ khí kết hợp màu xanh nhận diện nguồn 230V giúp người vận hành lựa chọn đúng phích cắm tương thích, hạn chế ghép nối sai cấu hình điện áp.

Cấp bảo vệ IP66/67

Khi được lắp đặt đúng kỹ thuật và ghép với phích cắm tương thích, cấp bảo vệ IP66/67 hỗ trợ ngăn bụi xâm nhập, chống tia nước mạnh và bảo vệ trong trường hợp ngâm nước tạm thời theo điều kiện thử nghiệm của cấp IP. Sản phẩm không được hiểu là phù hợp để ngâm nước liên tục hoặc sử dụng khi các bộ phận làm kín bị hỏng.

Thông số và đặc tính kỹ thuật chính

Hạng mục	Thông tin
Loại sản phẩm	Ổ cắm công nghiệp CEE gắn âm dạng nghiêng
Dòng điện định mức	63A
Số cực	3P, tương ứng 2P+PE
Điện áp định mức	230VAC
Tần số định mức	50/60Hz
Vị trí cực tiếp địa	6H
Màu nhận diện	Xanh
Cấp bảo vệ	IP66/67
Kiểu lắp đặt	Gắn panel, lắp âm, hướng cắm nghiêng
Phương thức đấu nối	Đầu nối dây dạng bắt vít
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Hợp kim đồng kẽm CuZn
Tiết diện dây dẫn tối đa	25 mm²
Nắp bảo vệ	Có nắp đóng bảo vệ miệng ổ cắm

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

PCE F433-6FC tạo giao diện kết nối có thể tháo lắp giữa nguồn điện cố định bên trong tủ hoặc thiết bị với dây cấp nguồn sử dụng phích cắm CEE tương thích. Sản phẩm không thực hiện chức năng đóng cắt, bảo vệ quá tải hoặc chống dòng rò; các chức năng này phải do thiết bị bảo vệ phù hợp trong hệ thống điện đảm nhiệm.

Nguyên lý hoạt động

Cáp nguồn được đưa vào phía sau ổ cắm và đấu vào các đầu nối bắt vít. Hai dây dẫn điện được kết nối với hai cực mang điện, trong khi dây bảo vệ PE được đấu vào cực tiếp địa. Sau khi lắp ổ cắm chắc chắn trên panel, người vận hành đưa phích cắm 63A, 230V, 3P, 6H tương thích vào đúng rãnh định hướng.

Khi phích được cắm hoàn toàn, các tiếp điểm của phích và ổ cắm tiếp xúc với nhau để truyền điện từ nguồn tới tải. Cực PE duy trì đường dẫn tiếp địa bảo vệ cho vỏ kim loại hoặc các bộ phận dẫn điện có thể chạm tới của thiết bị. Vị trí 6H ngăn phích cắm có cấu hình cơ khí khác được ghép vào ổ cắm.

Khi rút phích, nắp bảo vệ cần được đóng lại để che miệng ổ cắm. Khả năng duy trì cấp IP phụ thuộc vào việc lắp đúng gioăng, siết đúng các vị trí liên kết, sử dụng phích cắm đồng bộ và giữ bề mặt làm kín không bị nứt, biến dạng hoặc bám dị vật.

Ứng dụng tiêu biểu

• Lắp trên tủ điện và bảng phân phối nguồn 230V trong nhà máy.
• Tạo đầu ra nguồn cho máy móc và thiết bị công nghiệp có dòng yêu cầu lớn.
• Lắp trên hộp điện phục vụ công trường, nhà xưởng và khu vực bảo trì.
• Sử dụng trong hệ thống cơ điện, trạm kỹ thuật và dây chuyền sản xuất.
• Lắp tại môi trường có bụi, độ ẩm hoặc nguy cơ tiếp xúc với tia nước.
• Tạo điểm kết nối tháo lắp nhanh cho thiết bị lưu động sử dụng phích CEE tương thích.

Lưu ý khi lựa chọn và lắp đặt

Trước khi lắp đặt, cần xác nhận hệ thống sử dụng đúng nguồn 230V, dòng 63A, cấu hình 2P+PE và vị trí 6H. Không sử dụng F433-6FC thay cho ổ cắm 4P hoặc 5P của mạng điện ba pha 400V.

Ổ cắm phải được cấp nguồn qua thiết bị bảo vệ quá dòng phù hợp với dây dẫn, tải và quy định của công trình. Tùy đặc điểm hệ thống, cần xem xét bổ sung thiết bị bảo vệ dòng rò. Việc đấu nối phải được thực hiện khi nguồn đã được cô lập, khóa an toàn và xác nhận hết điện bởi nhân sự có chuyên môn.

4. Cam kết và nơi mua PCE F433-6FC chính hãng

Khách hàng có nhu cầu mua ổ cắm công nghiệp PCE F433-6FC chính hãng có thể đặt hàng tại thietbicodien. Sản phẩm được tư vấn theo đúng mã hàng, dòng điện, điện áp, số cực, vị trí tiếp địa và cấp bảo vệ để hạn chế lựa chọn nhầm cấu hình.

thietbicodien hỗ trợ đối chiếu phích cắm tương thích, kiểm tra phương án lắp trên panel và tư vấn lựa chọn thiết bị bảo vệ phù hợp với hệ thống. Liên hệ thietbicodien để nhận báo giá, kiểm tra tình trạng hàng và được hỗ trợ kỹ thuật trước khi đặt mua.

Câu hỏi thường gặp (FAQ)

PCE F433-6FC là ổ cắm loại gì?

Đây là ổ cắm công nghiệp CEE gắn âm dạng nghiêng, dùng cho nguồn 230VAC, dòng định mức 63A, cấu hình 3P gồm 2P+PE, vị trí tiếp địa 6H và cấp bảo vệ IP66/67.

Ký hiệu 3P trên F433-6FC có phải là điện ba pha không?

Không. Trên model này, 3P thể hiện tổng cộng ba cực tiếp xúc gồm hai cực mang điện và một cực tiếp địa PE. F433-6FC là ổ cắm 230V 2P+PE, không phải ổ cắm ba pha 400V.

Vị trí 6H có ý nghĩa gì?

6H mô tả vị trí của cực tiếp địa theo mặt đồng hồ khi nhìn vào mặt ổ cắm. Cách mã hóa này giúp xác định loại phích tương thích và hạn chế kết nối nhầm với thiết bị có điện áp hoặc cấu hình khác.

IP66/67 có nghĩa là ổ cắm có thể ngâm nước liên tục không?

Không. IP66 thể hiện khả năng chống bụi và tia nước mạnh; IP67 bổ sung khả năng bảo vệ khi ngâm nước tạm thời theo điều kiện thử nghiệm. Cấp bảo vệ không áp dụng cho việc ngâm liên tục và chỉ được duy trì khi sản phẩm lắp đúng, đóng kín hoặc ghép với phích phù hợp.

PCE F433-6FC có thể dùng với phích cắm 32A không?

Không nên ghép nối chỉ dựa vào điện áp. Phích và ổ cắm phải đồng thời tương thích về dòng định mức, số cực, vị trí tiếp địa, kích thước cơ khí và cấp bảo vệ. F433-6FC cần sử dụng với phích CEE 63A, 230V, 3P, 6H phù hợp.

Ổ cắm F433-6FC có tích hợp aptomat hoặc chống giật không?

Không. Sản phẩm chỉ đảm nhiệm chức năng kết nối nguồn điện. MCB, MCCB, RCD hoặc RCBO phải được lựa chọn và lắp riêng theo công suất tải, tiết diện dây dẫn và yêu cầu bảo vệ của hệ thống.

Có thể lắp F433-6FC ngoài trời không?

Có thể sử dụng trong khu vực ngoài trời khi ổ cắm được lắp đúng kỹ thuật trên vỏ hoặc panel phù hợp, các vị trí làm kín còn nguyên vẹn và sử dụng cùng phích cắm đồng bộ. Không nên bố trí sản phẩm tại vị trí thường xuyên ngập nước hoặc chịu tác động vượt quá cấp bảo vệ thiết kế.
