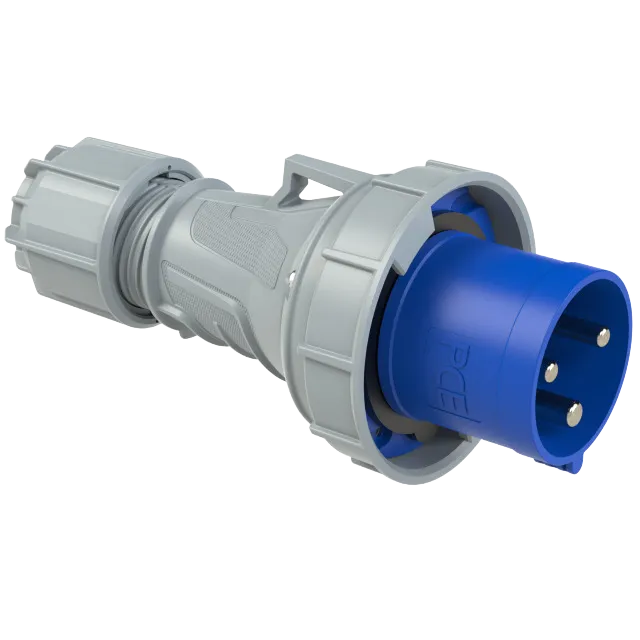

Phích cắm PCE F033-6 (63A - 3P - 230V - 6H - IP67)

1) Giới thiệu phích cắm PCE F033-6 63A 3P 230V 6H IP67

Phích cắm PCE F033-6 là phích cắm công nghiệp di động được thiết kế để kết nối nguồn điện xoay chiều trong nhà máy, công trường và các hệ thống phân phối điện tạm thời. Sản phẩm có cấu hình 3 cực, gồm hai cực mang điện và một cực bảo vệ tiếp địa, phù hợp với ổ cắm công nghiệp có cùng thông số định mức.

Sản phẩm thuộc thương hiệu PCE, nhà sản xuất thiết bị kết nối điện công nghiệp có nguồn gốc từ Áo. Các dòng phích cắm và ổ cắm của hãng được phát triển theo hệ thống CEE/IEC, sử dụng cơ cấu định vị cơ khí và màu nhận diện để hạn chế ghép nhầm thiết bị khác điện áp hoặc khác cấu hình cực.

Với dòng định mức lớn, kết cấu vỏ bền và cấp bảo vệ IP67, model này đáp ứng nhu cầu cấp điện tại những khu vực có bụi, độ ẩm hoặc nguy cơ nước bắn cao. Khả năng bảo vệ được duy trì khi phích cắm được đấu dây, siết kín và ghép đúng với ổ cắm tương thích.

Thông số và đặc tính chính

Hạng mục	Thông tin
Mã hàng	F033-6
Loại thiết bị	Phích cắm công nghiệp di động, dạng thẳng
Dòng điện định mức	63A
Điện áp định mức	230VAC, 50/60Hz
Số cực	3P, cấu hình 2P+E
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP67
Màu nhận diện	Xanh dương
Vật liệu vỏ	Polyamide 6
Phương pháp đấu nối	Đầu cực bắt vít
Tiết diện dây dẫn tối đa	16 mm²
Tiêu chuẩn áp dụng	IEC 60309-1 và IEC 60309-2
Xuất xứ	Áo

2) Ưu điểm và tính năng nổi bật

• Khả năng chống bụi, chống nước IP67 giúp thiết bị thích hợp với môi trường công nghiệp, khu vực ngoài trời có mái che, công trường hoặc nơi thường xuyên vệ sinh bằng nước.
• Vỏ làm từ Polyamide 6 có độ cứng và khả năng chịu va đập tốt, đồng thời hỗ trợ cách điện, chống mài mòn và chịu tác động của nhiều điều kiện môi trường công nghiệp.
• Cấu hình 63A 230V 3P 6H được nhận diện bằng màu sắc và vị trí cực tiếp địa, giúp người vận hành dễ đối chiếu với ổ cắm phù hợp trước khi kết nối.
• Tiếp điểm hợp kim đồng có khả năng dẫn điện tốt; kết cấu tiếp xúc được thiết kế nhằm duy trì lực ép ổn định và giảm điện trở tại điểm nối khi thiết bị được lắp đúng kỹ thuật.
• Cơ cấu giữ cáp giúp hạn chế lực kéo truyền trực tiếp tới đầu cực, bảo vệ mối đấu dây khi phích cắm thường xuyên được di chuyển hoặc sử dụng tại công trường.
• Khoang đấu nối rộng, đầu cực bắt vít và thân phích dạng thẳng giúp kỹ thuật viên thao tác thuận tiện trong quá trình lắp cáp, kiểm tra và bảo trì.
• Thiết kế theo tiêu chuẩn IEC 60309 hỗ trợ khả năng ghép nối đồng bộ với ổ cắm công nghiệp có cùng dòng điện, số cực, điện áp, vị trí 6H và cấp bảo vệ tương ứng.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của PCE F033-6

Chức năng chính của PCE F033-6 là tạo đầu kết nối tháo lắp được giữa dây cáp nguồn và ổ cắm công nghiệp. Thiết bị giúp cấp điện cho máy móc hoặc tủ điện mà không phải đấu nối cố định trực tiếp tại từng vị trí sử dụng.

Ba cực của sản phẩm gồm hai cực dẫn điện và một cực PE bảo vệ. Vì vậy, ký hiệu 3P trên model này được hiểu là ba cực vật lý theo cấu hình 2P+E, không nên nhầm với phích cắm ba pha có ba dây pha.

Nguyên lý hoạt động

Sau khi dây dẫn được đấu vào đúng đầu cực và bộ phận giữ cáp được siết chặt, các chân cắm sẽ tiếp xúc với bộ tiếp điểm của ổ cắm tương thích. Dòng điện đi qua hai cực mang điện để cấp nguồn cho tải, trong khi cực PE tạo đường dẫn bảo vệ nối với hệ thống tiếp địa.

Vị trí tiếp địa 6H đóng vai trò định hướng cơ khí. Phích chỉ có thể ghép đúng với ổ cắm có cấu hình tương ứng, qua đó giảm nguy cơ cắm nhầm vào thiết bị khác điện áp hoặc khác số cực. Vòng ghép và bộ phận làm kín cần được khóa đúng vị trí để duy trì khả năng bảo vệ của kết nối.

Phích cắm chỉ thực hiện chức năng kết nối điện, không tự bảo vệ quá tải, ngắn mạch hoặc dòng điện rò. Mạch cấp nguồn vẫn cần được trang bị thiết bị đóng cắt và bảo vệ phù hợp như cầu dao tự động, cầu chì và thiết bị bảo vệ dòng rò theo thiết kế hệ thống.

Ứng dụng thực tế

• Cấp nguồn cho máy móc và thiết bị sử dụng điện áp 230VAC tại nhà máy hoặc xưởng sản xuất.
• Kết nối nguồn cho tủ điện di động, hộp phân phối điện và hệ thống cấp điện tạm thời.
• Sử dụng tại công trường xây dựng, khu vực bảo trì cơ điện và dây chuyền sản xuất.
• Cấp điện cho thiết bị phục vụ sự kiện, kho bãi, khu vực logistics hoặc trạm kỹ thuật ngoài hiện trường.
• Thay thế các đầu nối dân dụng không đáp ứng yêu cầu về dòng điện, độ bền cơ học và khả năng chống bụi, chống nước.

Lưu ý khi lựa chọn và sử dụng

Ổ cắm ghép cùng phải có đầy đủ thông số tương thích về dòng điện, điện áp, số cực, vị trí tiếp địa và cấp bảo vệ. Không nên lựa chọn chỉ dựa trên hình dáng hoặc màu sắc bên ngoài.

Việc đấu dây cần được thực hiện khi nguồn đã được cô lập hoàn toàn. Kỹ thuật viên phải kiểm tra đúng cực, chọn dây dẫn phù hợp với tải, siết chắc đầu cực và bộ phận giữ cáp trước khi đóng điện. Nên ngắt tải hoặc cô lập nguồn trước khi cắm và rút phích, đặc biệt với mạch có dòng điện lớn.

4) Cam kết và nơi mua phích cắm PCE F033-6 chính hãng

Khi mua phích cắm PCE F033-6 chính hãng, khách hàng cần đối chiếu chính xác cấu hình 63A, 3P, 230V, vị trí 6H và IP67 để tránh chọn nhầm với các phiên bản 400V, 4P hoặc 5P có hình thức gần giống.

thietbicodien cung cấp đúng model theo yêu cầu, hỗ trợ kiểm tra thông số, lựa chọn ổ cắm ghép đồng bộ và tư vấn giải pháp kết nối phù hợp với dây cáp, tải điện và điều kiện môi trường sử dụng.

Liên hệ hoặc đặt mua sản phẩm chính hãng tại thietbicodien để nhận tư vấn kỹ thuật, báo giá và hỗ trợ lựa chọn phụ kiện tương thích cho hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Phích cắm PCE F033-6 dùng cho nguồn điện nào?

Sản phẩm được thiết kế cho nguồn điện xoay chiều 230V, dòng định mức 63A và tần số 50/60Hz. Nguồn cấp, dây dẫn, ổ cắm và thiết bị bảo vệ phải được lựa chọn đồng bộ với tải thực tế.

Ký hiệu 3P trên F033-6 có phải là phích cắm điện ba pha không?

Không. Cấu hình của model này là 3P dạng 2P+E, gồm hai cực mang điện và một cực tiếp địa bảo vệ. Không nên nhầm sản phẩm với phích cắm ba pha 3P+E hoặc 3P+N+E.

PCE F033-6 có thể sử dụng ngoài trời không?

Có thể sử dụng trong các hệ thống ngoài trời phù hợp nhờ cấp bảo vệ IP67. Tuy nhiên, toàn bộ kết nối chỉ đạt khả năng bảo vệ mong muốn khi phích được đấu đúng, siết kín và ghép với ổ cắm IP67 tương thích.

IP67 trên phích cắm có ý nghĩa gì?

IP67 thể hiện khả năng ngăn bụi xâm nhập và chịu được tác động của việc ngâm nước tạm thời theo điều kiện thử của tiêu chuẩn. Cấp bảo vệ này không có nghĩa thiết bị được phép sử dụng lâu dài dưới nước hoặc để đầu nối hở khi đang mang điện.

F033-6 cần ghép với loại ổ cắm nào?

Phích cần được ghép với ổ cắm công nghiệp có cùng cấu hình 63A, 230V, 3P dạng 2P+E, vị trí tiếp địa 6H và cấp bảo vệ tương ứng. Ổ cắm khác số cực hoặc khác vị trí đồng hồ sẽ không tương thích cơ khí.

Phích cắm F033-6 có chức năng chống quá tải hoặc chống rò điện không?

Không. Đây là thiết bị kết nối điện, không phải thiết bị bảo vệ. Hệ thống phải có cầu dao tự động, cầu chì và thiết bị bảo vệ dòng rò phù hợp với yêu cầu an toàn của mạch.

Có thể cắm hoặc rút F033-6 khi thiết bị đang hoạt động không?

Nên ngắt tải và cô lập nguồn trước khi cắm hoặc rút phích. Thao tác đầu nối 63A khi đang mang tải có thể gây hồ quang điện, làm hỏng tiếp điểm và tạo nguy cơ mất an toàn cho người vận hành.
