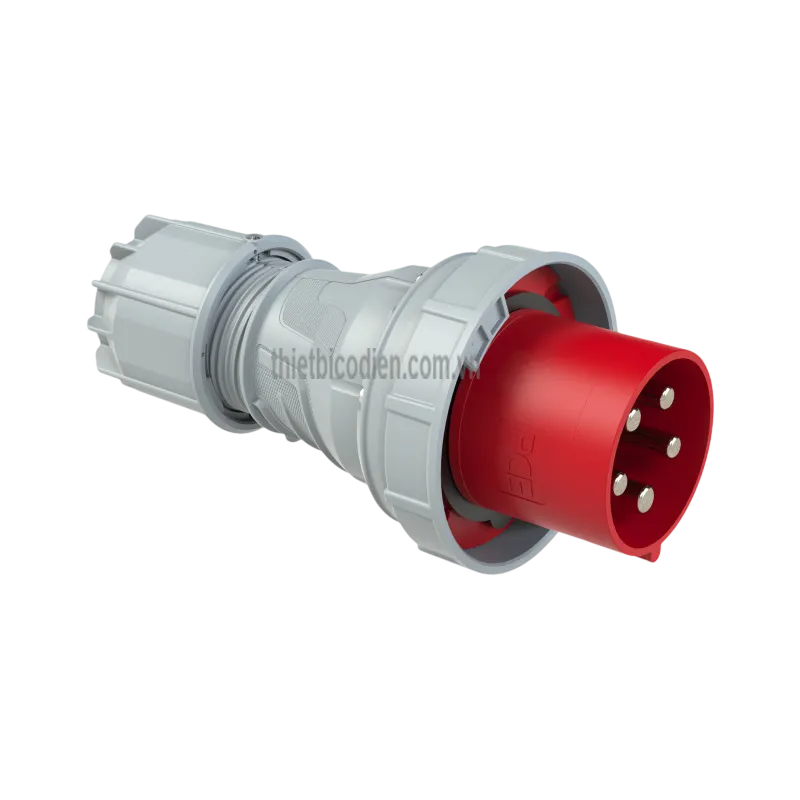

Phích cắm PCE F045-6 (125A - 5P - 400V - 6H - IP67)

Phích cắm PCE F045-6 125A 5P 400V 6H IP67 chính hãng Áo

Phích cắm PCE F045-6 là phích cắm công nghiệp CEE dòng POWER TWIST, được thiết kế cho các hệ thống phân phối điện ba pha công suất lớn. Sản phẩm có cấu hình gồm ba pha, dây trung tính và dây bảo vệ tiếp địa, phù hợp với tủ điện, máy móc và thiết bị sử dụng nguồn điện công nghiệp.

Với kết cấu chắc chắn, tiếp điểm kim loại mạ niken, đầu siết cáp và khả năng bảo vệ cao trước bụi, nước, model này đáp ứng nhu cầu kết nối điện tại nhà máy, công trường, khu sản xuất và các hệ thống cấp nguồn lưu động. Đây là lựa chọn phù hợp khi người dùng cần tìm phích cắm công nghiệp 125A 5P có khả năng làm việc ổn định trong điều kiện vận hành khắc nghiệt.

1. Giới thiệu và nguồn gốc thương hiệu PCE

PCE, tên đầy đủ PC Electric Gesellschaft m.b.H., là thương hiệu thiết bị kết nối điện công nghiệp có trụ sở tại St. Martin im Innkreis, Cộng hòa Áo. Hãng chuyên phát triển và sản xuất phích cắm, ổ cắm CEE, bộ chia nguồn, tủ điện phân phối và các giải pháp kết nối điện phục vụ công nghiệp, xây dựng và hạ tầng kỹ thuật.

Các sản phẩm PCE được chú trọng về độ bền cơ học, tính đồng bộ khi lắp ghép và khả năng sử dụng trong môi trường chuyên nghiệp. Model F045-6 thuộc nhóm phích cắm công nghiệp dòng điện lớn, có mã sản phẩm gốc trên tài liệu PCE là 045-6 và được sản xuất tại Áo.

Thiết kế mã màu đỏ và vị trí cực tiếp địa theo hướng giờ giúp người vận hành nhận biết đúng nhóm điện áp, đồng thời hạn chế việc kết nối với ổ cắm không tương thích. Đây là đặc điểm quan trọng đối với hệ thống điện công nghiệp có nhiều loại đầu nối được bố trí trong cùng khu vực.

2. Ưu điểm và tính năng nổi bật của PCE F045-6

• Kết cấu POWER TWIST chắc chắn, phù hợp với hoạt động kết nối nguồn điện công nghiệp thường xuyên.
• Vỏ nhựa kỹ thuật PA6 hỗ trợ cách điện, chịu va đập và thích hợp với điều kiện làm việc tại nhà máy hoặc công trường.
• Tiếp điểm đồng thau mạ niken tạo bề mặt tiếp xúc ổn định, góp phần hạn chế oxy hóa và suy giảm chất lượng tiếp điểm trong quá trình sử dụng.
• Đầu vào cáp sử dụng đai siết kết hợp cơ cấu chống kéo, giúp cố định cáp và giảm lực cơ học truyền trực tiếp tới đầu đấu dây.
• Cấu hình chân cắm có dây trung tính và dây tiếp địa riêng biệt, phù hợp với tải ba pha cần sử dụng đồng thời nguồn pha và nguồn điều khiển.
• Cấp bảo vệ chống bụi, chống nước phù hợp với các khu vực có độ ẩm, nước bắn hoặc nhiều bụi khi sản phẩm được lắp đặt và ghép nối đúng kỹ thuật.
• Trang bị chân pilot, cho phép hỗ trợ mạch giám sát hoặc liên động trên hệ thống ổ cắm tương thích.
• Mã màu và cơ cấu định vị giúp giảm nguy cơ ghép nhầm đầu nối khác nhóm điện áp hoặc khác cấu hình cực.

Thông số kỹ thuật phích cắm PCE F045-6

Thông số	Giá trị
Thương hiệu	PCE – PC Electric
Mã hàng thương mại	F045-6
Mã sản phẩm theo datasheet PCE	045-6
Dòng sản phẩm	CEE Plug POWER TWIST
Dòng điện định mức	125 A
Số cực	5 cực, cấu hình 3P+N+PE
Điện áp sử dụng	400 V AC; dải ghi trên datasheet 200/346–240/415 V AC
Tần số	50/60 Hz
Vị trí cực tiếp địa	6h
Màu nhận diện	Đỏ
Cấp bảo vệ	IP66/IP67 theo datasheet; phân loại ETIM IP67
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau CuZn, bề mặt mạ niken
Kết cấu tiếp điểm	Có chân pilot
Công nghệ đấu nối	Đầu kẹp khung sử dụng vít
Đầu vào cáp	Đai siết cáp dạng gland nut
Đường kính cáp phù hợp	22,5–50 mm
Tiết diện dây mềm	16–50 mm²
Kiểu phích cắm	Dạng thẳng
Kích thước tham chiếu	Chiều dài 270 mm; đường kính phần đầu 131 mm
Nhiệt độ môi trường làm việc	-25 đến 40 °C
Khả năng chịu nhiệt của vật liệu	-25 đến 80 °C
Cấp chịu va đập	IK10 theo thử nghiệm của nhà sản xuất
Khối lượng tịnh	1,169 kg
Mã EAN	9003399020582
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm

Phích cắm công nghiệp PCE F045-6 có nhiệm vụ tạo điểm kết nối tháo lắp giữa dây cáp nguồn và ổ cắm CEE tương thích. Thiết bị dẫn nguồn điện ba pha, dây trung tính và dây tiếp địa từ tủ phân phối, máy phát điện hoặc hệ thống cấp nguồn tới máy móc và tải điện.

Sản phẩm là một đầu nối điện thụ động, không có chức năng tự đóng cắt, chống quá tải, chống ngắn mạch hoặc chống dòng rò. Hệ thống sử dụng phích cắm vẫn phải được trang bị thiết bị bảo vệ phù hợp như MCCB, cầu chì, RCD hoặc RCBO theo thiết kế điện và đặc tính của tải.

Nguyên lý hoạt động

Khi lắp đặt, các dây pha, dây trung tính và dây bảo vệ tiếp địa được đấu vào đúng đầu kẹp bên trong thân phích. Dây cáp được giữ bằng cơ cấu chống kéo và đai siết cáp nhằm hạn chế lực tác động lên điểm đấu nối.

Khi phích cắm được đưa vào ổ cắm đồng bộ, các chân dẫn điện tiếp xúc với bộ tiếp điểm tương ứng trong ổ cắm. Dòng điện đi qua các tiếp điểm kim loại để cấp nguồn cho tải, trong khi cực PE tạo đường dẫn bảo vệ nối với hệ thống tiếp địa của công trình.

Cơ cấu định vị theo hướng giờ và mã màu giúp phích chỉ ghép đúng với ổ cắm có cấu hình tương thích. Sau khi kết nối và khóa kín đúng cách, kết cấu vỏ cùng đầu siết cáp góp phần ngăn bụi hoặc nước xâm nhập vào khu vực tiếp điểm.

Chân pilot có thể được sử dụng trong mạch điều khiển hoặc liên động nếu ổ cắm và hệ thống điện hỗ trợ chức năng này. Giải pháp liên động giúp kiểm soát trình tự đóng cắt, giảm nguy cơ thao tác phích cắm khi mạch chính đang mang tải.

Ứng dụng thực tế

Phích cắm CEE 125A chống nước phù hợp với những hệ thống cần truyền tải nguồn điện công suất lớn và thường xuyên phải tháo lắp thiết bị. Các ứng dụng tiêu biểu gồm:

• Kết nối nguồn cho máy móc và dây chuyền sản xuất trong nhà máy.
• Cấp điện cho tủ điện phân phối lưu động tại công trường xây dựng.
• Kết nối máy phát điện với tủ chuyển nguồn hoặc bảng phân phối.
• Cấp nguồn cho máy bơm, máy nén khí, hệ thống thông gió và thiết bị cơ điện.
• Sử dụng tại kho vận, cảng, xưởng sửa chữa, khu khai thác và khu sản xuất ngoài trời.
• Kết nối nguồn tạm thời cho sân khấu, triển lãm, sự kiện hoặc thiết bị dịch vụ công nghiệp.

Lưu ý khi lựa chọn và sử dụng

Ổ cắm ghép nối phải đồng bộ với phích cắm về dòng định mức, điện áp, số cực, vị trí cực tiếp địa và cấp bảo vệ. Không lựa chọn chỉ dựa trên màu sắc hoặc hình dạng bên ngoài của đầu nối.

Việc đấu dây phải do nhân sự có chuyên môn điện thực hiện. Trước khi mở thân phích, cần cô lập nguồn, khóa thiết bị đóng cắt và kiểm tra xác nhận mạch đã hết điện. Các đầu dây phải được tuốt đúng chiều dài, siết đúng lực và bố trí để không xảy ra chạm chập giữa các cực.

Không nên cắm hoặc rút phích khi hệ thống đang mang tải, trừ trường hợp bộ ổ cắm được thiết kế kèm cơ cấu đóng cắt và liên động phù hợp. Sau khi lắp, cần kiểm tra đai siết cáp, cơ cấu chống kéo, gioăng kín và tình trạng bề mặt tiếp điểm trước khi đưa vào vận hành.

4. Cam kết chính hãng và nơi mua PCE F045-6

Khách hàng cần mua PCE F045-6 chính hãng có thể đặt hàng trực tiếp tại thietbicodien. Chúng tôi cung cấp sản phẩm đúng model, đúng cấu hình kỹ thuật và hỗ trợ kiểm tra khả năng tương thích với ổ cắm, dây dẫn, tủ điện hoặc thiết bị đang sử dụng.

thietbicodien cam kết tư vấn dựa trên thông số kỹ thuật của nhà sản xuất, hỗ trợ lựa chọn phụ kiện đồng bộ và cung cấp chứng từ hàng hóa theo chính sách bán hàng. Đội ngũ kỹ thuật sẵn sàng hỗ trợ khách hàng dự án, nhà thầu cơ điện, nhà máy và đơn vị bảo trì lựa chọn đúng đầu nối cho từng điều kiện vận hành.

Liên hệ thietbicodien để nhận báo giá phích cắm PCE F045-6, kiểm tra tình trạng hàng và được tư vấn giải pháp kết nối nguồn công nghiệp an toàn, đồng bộ.

Câu hỏi thường gặp về phích cắm PCE F045-6

PCE F045-6 là phích cắm hay ổ cắm?

Đây là phích cắm công nghiệp dạng thẳng lắp vào đầu dây cáp. Sản phẩm cần được sử dụng cùng ổ cắm CEE có cấu hình hoàn toàn tương thích.

Phích cắm này có sử dụng được ngoài trời không?

Có thể sử dụng trong môi trường ngoài trời hoặc khu vực có bụi, độ ẩm và nước bắn khi phích được đấu dây, siết cáp và ghép kín đúng hướng dẫn. Cấp bảo vệ không thay thế cho các biện pháp che chắn khi thiết bị có nguy cơ ngập kéo dài, tiếp xúc hóa chất hoặc chịu tác động vượt quá điều kiện thiết kế.

Có thể cắm F045-6 vào mọi ổ cắm công nghiệp màu đỏ không?

Không. Ngoài màu nhận diện, ổ cắm còn phải phù hợp về dòng định mức, điện áp, số cực, vị trí cực tiếp địa và kích thước cơ khí. Cần đối chiếu đầy đủ thông tin trên nhãn hoặc datasheet trước khi lắp ghép.

PCE F045-6 có tích hợp bảo vệ quá tải hoặc chống giật không?

Không. Phích cắm chỉ thực hiện chức năng kết nối và truyền điện. Bảo vệ quá tải, ngắn mạch và dòng rò phải do các thiết bị bảo vệ được lắp trong tủ điện hoặc hệ thống cấp nguồn đảm nhiệm.

Chân pilot trên phích cắm có tác dụng gì?

Chân pilot hỗ trợ mạch giám sát hoặc mạch liên động trên hệ thống tương thích. Cách sử dụng cụ thể phụ thuộc vào thiết kế ổ cắm, thiết bị đóng cắt và sơ đồ điều khiển của công trình.

Nên chọn loại dây cáp nào cho phích cắm?

Cáp phải nằm trong phạm vi đường kính và tiết diện dây dẫn được nhà sản xuất cho phép trong bảng thông số. Việc lựa chọn còn phụ thuộc vào dòng tải thực tế, chiều dài tuyến cáp, phương pháp lắp đặt, nhiệt độ môi trường và yêu cầu sụt áp.

Có được cắm hoặc rút phích khi thiết bị đang hoạt động không?

Không nên thao tác khi mạch đang mang tải. Cần ngắt thiết bị đóng cắt phía nguồn trước, hoặc sử dụng bộ ổ cắm có công tắc liên động được thiết kế riêng cho thao tác đóng cắt an toàn.
