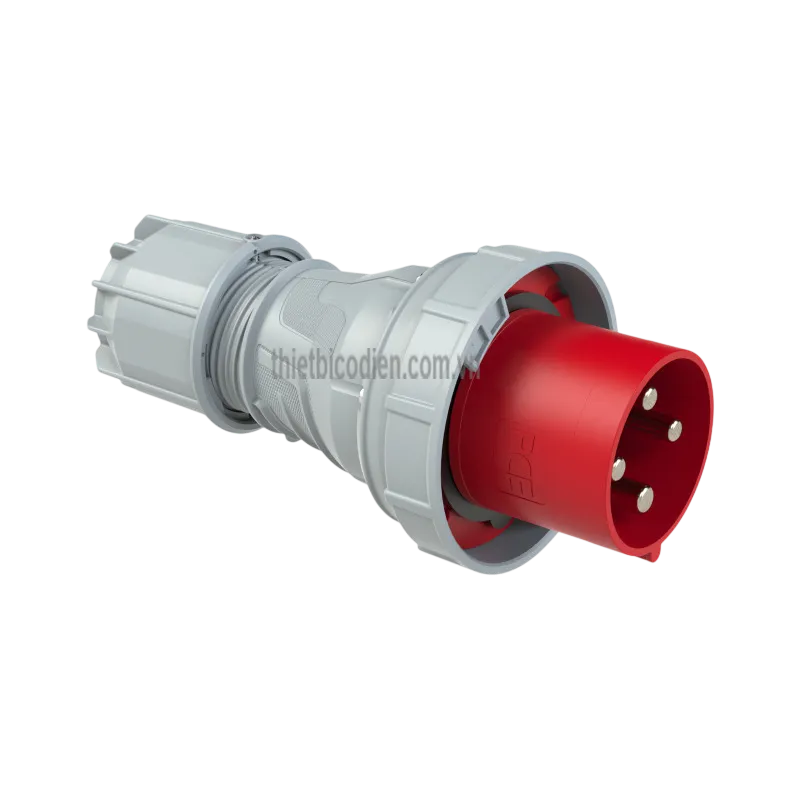

Phích cắm PCE F044-6 (125A - 4P - 400V - 6H - IP67)

Giới thiệu Phích cắm PCE F044-6 125A 4P 400V IP67

Phích cắm PCE F044-6 là phích cắm công nghiệp CEE thuộc dòng POWER TWIST, được thiết kế cho hệ thống điện xoay chiều ba pha có dòng tải lớn. Sản phẩm mang cấu hình 4 cực 3P+PE, dòng định mức 125A, điện áp 380–415V, vị trí tiếp địa 6H và cấp bảo vệ IP67, phù hợp với các điểm kết nối nguồn cần độ chắc chắn và khả năng làm việc trong môi trường công nghiệp.

PCE là thương hiệu của PC Electric Gesellschaft m.b.H. tại Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm CEE cùng các giải pháp phân phối điện công nghiệp. Doanh nghiệp bắt đầu sản xuất các đầu nối CEE từ năm 1973 và hiện cung cấp nhiều dòng thiết bị phục vụ lắp đặt điện chuyên nghiệp.

Model F044-6, tương ứng mã sản phẩm 044-6 của nhà sản xuất, sử dụng vỏ PA6, tiếp điểm đồng thau mạ niken, đầu nối dây dạng khung siết vít và có chân tiếp điểm pilot. Đây là cấu hình hướng đến những hệ thống cần truyền tải nguồn ba pha công suất lớn, đồng thời yêu cầu đầu nối bền chắc và thuận tiện cho công tác lắp đặt, bảo trì.

Thông tin kỹ thuật chính

Đặc tính	Thông tin
Tên sản phẩm	Phích cắm CEE POWER TWIST
Mã sản phẩm	F044-6 / 044-6
Dòng điện định mức	125A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số định mức	380–415V AC, 50/60Hz
Vị trí tiếp địa	6H
Màu nhận diện	Đỏ
Cấp bảo vệ	IP66/IP67 theo dữ liệu sản phẩm của PCE; phân loại ETIM là IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau mạ niken
Kiểu đấu nối	Đầu nối khung siết vít
Tiếp điểm phụ	Có chân pilot
Kiểu đầu cắm	Dạng thẳng
Xuất xứ	Áo

Các dữ liệu trên được đối chiếu từ trang sản phẩm và tài liệu kỹ thuật dành cho mã 044-6 của PCE.

Ưu điểm và tính năng nổi bật của PCE F044-6

Kết nối nguồn ba pha dòng lớn 125A

Phích cắm công nghiệp 125A này được thiết kế cho nguồn điện ba pha 380–415V. Cấu hình 3P+PE gồm ba dây pha và một dây bảo vệ tiếp địa, không có dây trung tính, phù hợp với các tải ba pha không yêu cầu sử dụng dây N.

Mức dòng định mức 125A giúp sản phẩm đáp ứng các đường cấp nguồn công suất lớn hơn đáng kể so với phích cắm công nghiệp 16A, 32A hoặc 63A. Khi lựa chọn, dòng làm việc thực tế, tiết diện cáp, thiết bị bảo vệ và ổ cắm ghép nối đều phải được tính toán đồng bộ theo thiết kế của hệ thống.

Cấp bảo vệ IP67 cho môi trường công nghiệp

Phích cắm PCE IP67 có kết cấu bảo vệ phù hợp với khu vực thường xuyên xuất hiện bụi, độ ẩm hoặc nước. Khả năng bảo vệ đầy đủ chỉ đạt được khi phích được ghép đúng với ổ cắm tương thích, phần làm kín được lắp đủ và đầu siết cáp được siết theo yêu cầu kỹ thuật.

Cấp IP67 không có nghĩa là đầu nối có thể được đóng hoặc rút tùy ý khi đang ngập nước hay đang mang tải. Người vận hành vẫn phải tuân thủ quy trình cô lập nguồn và điều kiện sử dụng do nhà sản xuất quy định.

Vỏ PA6 và tiếp điểm mạ niken

Vỏ bằng nhựa PA6 tạo nên kết cấu đầu cắm chắc chắn, phù hợp với việc cầm nắm và sử dụng trong môi trường lắp đặt điện công nghiệp. Tiếp điểm bằng đồng thau mạ niken hỗ trợ duy trì khả năng tiếp xúc điện ổn định và tăng khả năng chống ảnh hưởng của môi trường lên bề mặt tiếp điểm.

Chất lượng kết nối vẫn phụ thuộc trực tiếp vào việc chọn đúng cáp, tuốt dây đúng chiều dài, siết đầu cực đủ lực và kiểm tra định kỳ. Mối nối lỏng có thể làm tăng điện trở tiếp xúc, phát nhiệt và ảnh hưởng đến độ an toàn của toàn bộ đường cấp nguồn.

Đầu nối khung siết vít thuận tiện cho thi công

Đầu nối dây siết vít dạng khung giúp giữ dây dẫn cơ học chắc chắn khi được lắp đúng kỹ thuật. Cấu trúc này phù hợp với công việc đấu nối tại công trường, tủ điện, dây cấp nguồn di động và các hệ thống cần tháo lắp để bảo trì.

Đầu siết cáp có nhiệm vụ giữ cáp và hỗ trợ làm kín tại vị trí cáp đi vào phích. Nhờ đó, lực kéo hoặc lực xoắn trên dây cáp được hạn chế truyền trực tiếp đến các đầu cực bên trong.

Vị trí tiếp địa 6H và màu đỏ dễ nhận diện

Cấu hình 400V 6H màu đỏ giúp nhận biết nhóm điện áp và định hướng chân tiếp địa của đầu nối CEE. Cơ cấu định vị cơ khí hạn chế việc ghép phích với ổ cắm không cùng cấu hình điện áp, số cực hoặc vị trí tiếp địa.

Người lắp đặt không được sửa chân cắm, mài rãnh định vị hoặc dùng lực để ghép hai đầu nối không tương thích. Chỉ nên sử dụng ổ cắm CEE 125A, 4 cực, 6H có thông số phù hợp với model này.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm PCE F044-6

Chức năng chính của PCE F044-6 125A 4P là tạo điểm kết nối có thể tháo rời giữa cáp nguồn ba pha và ổ cắm công nghiệp tương thích. Sản phẩm truyền ba pha L1, L2, L3 đến thiết bị sử dụng điện, đồng thời nối dây PE với hệ thống tiếp địa bảo vệ.

Phích cắm không thay thế cầu dao, MCCB, RCD, thiết bị bảo vệ động cơ hoặc công tắc cô lập. Hệ thống vẫn cần được trang bị thiết bị đóng cắt và bảo vệ phù hợp với dòng tải, đặc tính phụ tải, tiết diện dây dẫn và yêu cầu an toàn tại nơi lắp đặt.

Nguyên lý hoạt động

Khi phích được đưa đúng hướng vào ổ cắm tương thích, các chân dẫn điện tiếp xúc với các cực tương ứng bên trong ổ cắm. Sau khi cơ cấu ghép nối được khóa hoặc siết đúng vị trí, đường điện từ nguồn có thể truyền qua ba tiếp điểm pha đến tải, còn tiếp điểm PE duy trì liên kết với hệ thống nối đất bảo vệ.

Vị trí 6H đóng vai trò định hướng cơ khí cho chân tiếp địa. Màu đỏ nhận diện nhóm điện áp khoảng 400V, trong khi cấu hình bốn cực xác định đây là đầu nối ba pha có PE nhưng không có trung tính. Các yếu tố này giúp giảm nguy cơ sử dụng sai loại đầu nối trong hệ thống có nhiều cấp điện áp.

Chân pilot là tiếp điểm phụ được tích hợp trên sản phẩm. Việc sử dụng chân này phụ thuộc vào thiết kế của ổ cắm và mạch điều khiển đi kèm; chân pilot không được xem là một cực mang tải chính thay cho ba tiếp điểm pha.

Ứng dụng phù hợp

Phích cắm ba pha 125A phù hợp để xây dựng điểm kết nối nguồn cho máy móc và hệ thống có công suất lớn, đặc biệt tại những nơi cần tháo lắp cáp nguồn thay vì đấu dây cố định.

• Kết nối nguồn cho máy sản xuất và thiết bị công nghiệp ba pha.
• Cấp điện cho tủ phân phối điện di động hoặc tủ điện công trường.
• Kết nối máy phát điện với hệ thống phân phối phù hợp.
• Sử dụng trong nhà xưởng, kho vận, khu bảo trì và dây chuyền sản xuất.
• Cấp nguồn cho thiết bị sân khấu, sự kiện hoặc hệ thống kỹ thuật lưu động có yêu cầu dòng lớn.
• Ứng dụng tại khu vực có bụi, độ ẩm hoặc nước khi toàn bộ cụm kết nối được lắp kín đúng kỹ thuật.

Lưu ý khi lựa chọn và lắp đặt

Trước khi lắp đặt, cần xác nhận nguồn điện là ba pha 380–415V, tải sử dụng cấu hình 3P+PE và ổ cắm đối ứng có cùng mức dòng 125A, bốn cực, vị trí 6H. Không nên chọn sản phẩm này cho tải cần dây trung tính, vì model F044-6 không có cực N.

• Ngắt và cô lập hoàn toàn nguồn điện trước khi đấu dây, tháo lắp hoặc kiểm tra đầu cắm.
• Đấu đúng thứ tự các pha và dây PE theo ký hiệu bên trong sản phẩm.
• Lựa chọn cáp và tiết diện dây theo dòng tải, chiều dài tuyến cáp và điều kiện lắp đặt.
• Siết đầu cực, đầu giữ cáp và các bộ phận làm kín theo hướng dẫn kỹ thuật.
• Không đóng hoặc rút phích khi hệ thống đang mang tải nếu cụm thiết bị không được thiết kế cho thao tác đó.
• Kiểm tra hiện tượng đổi màu, nứt vỏ, lỏng đầu cực, phát nhiệt hoặc hư hỏng gioăng trong quá trình bảo trì.
• Việc thi công nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.

Cam kết và nơi mua Phích cắm PCE F044-6 chính hãng

Khi cần mua Phích cắm PCE F044-6 chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng cấu hình 125A, 4P, 400V, 6H và IP67 cho hệ thống điện thực tế.

thietbicodien hỗ trợ kiểm tra mã hàng, đối chiếu thông số, lựa chọn ổ cắm ghép nối và tư vấn giải pháp phụ kiện phù hợp. Khách hàng nên cung cấp đầy đủ điện áp nguồn, dòng tải, số cực, loại cáp, môi trường sử dụng và yêu cầu lắp đặt để hạn chế nhầm model.

Sản phẩm cung cấp được kiểm tra nhận diện thương hiệu, mã hàng và tình trạng ngoại quan trước khi giao. Đối với đơn hàng dự án, khách hàng có thể yêu cầu tư vấn số lượng, hồ sơ hàng hóa và phương án giao hàng theo tiến độ công trình.

Câu hỏi thường gặp về Phích cắm PCE F044-6

PCE F044-6 sử dụng cho nguồn điện nào?

PCE F044-6 được thiết kế cho nguồn điện xoay chiều ba pha 380–415V, tần số 50/60Hz. Sản phẩm có màu đỏ và vị trí tiếp địa 6H theo cấu hình đầu nối CEE.

Phích cắm F044-6 có dây trung tính không?

Không. Sản phẩm có bốn cực theo cấu hình 3P+PE, gồm ba cực pha và một cực tiếp địa bảo vệ. Thiết bị cần sử dụng dây trung tính phải chọn phích cắm cấu hình 3P+N+PE với năm cực.

F044-6 có thể ghép với ổ cắm 63A không?

Không nên và thông thường không thể ghép đúng cơ khí. Phích 125A phải sử dụng với ổ cắm có cùng dòng định mức, số cực, nhóm điện áp và vị trí tiếp địa. Không được sửa đổi đầu cắm để ghép với ổ cắm khác cấu hình.

Cấp IP67 có còn hiệu lực khi phích chưa cắm vào ổ không?

Cấp bảo vệ của điểm kết nối phụ thuộc vào trạng thái lắp ráp hoàn chỉnh và phụ kiện đối ứng. Khi phích chưa ghép với ổ cắm, các chân cắm không được xem là một cụm kết nối kín hoàn chỉnh và cần được bảo quản tránh bụi bẩn, nước hoặc va đập.

Phích cắm PCE F044-6 có dùng cho động cơ ba pha được không?

Có thể sử dụng cho động cơ hoặc máy công nghiệp ba pha nếu điện áp, dòng tải và cấu hình dây phù hợp. Kỹ thuật viên vẫn phải tính toán thiết bị bảo vệ động cơ, dòng khởi động, tiết diện cáp và phương thức đóng cắt riêng.

Chân pilot trên F044-6 có chức năng gì?

Chân pilot là một tiếp điểm phụ, có thể được sử dụng trong mạch điều khiển hoặc giám sát tùy theo thiết kế của cụm ổ cắm và hệ thống. Đây không phải là cực pha hoặc cực tiếp địa mang dòng tải chính.

Có được rút phích cắm khi tải đang hoạt động không?

Không nên rút trực tiếp phích khi đang mang tải. Cần ngắt thiết bị đóng cắt, cô lập nguồn, xác nhận tải đã dừng và chỉ thao tác sau khi hệ thống ở trạng thái an toàn. Rút phích dưới tải có thể gây hồ quang, hư hỏng tiếp điểm và nguy hiểm cho người vận hành.

Cần cung cấp thông tin gì khi đặt mua F044-6?

Khách hàng nên xác nhận rõ model, dòng điện 125A, điện áp 400V, cấu hình bốn cực 3P+PE, vị trí 6H, cấp bảo vệ IP67 và số lượng cần mua. Nếu cần mua kèm ổ cắm, phải chọn loại có cấu hình tương thích với phích.
