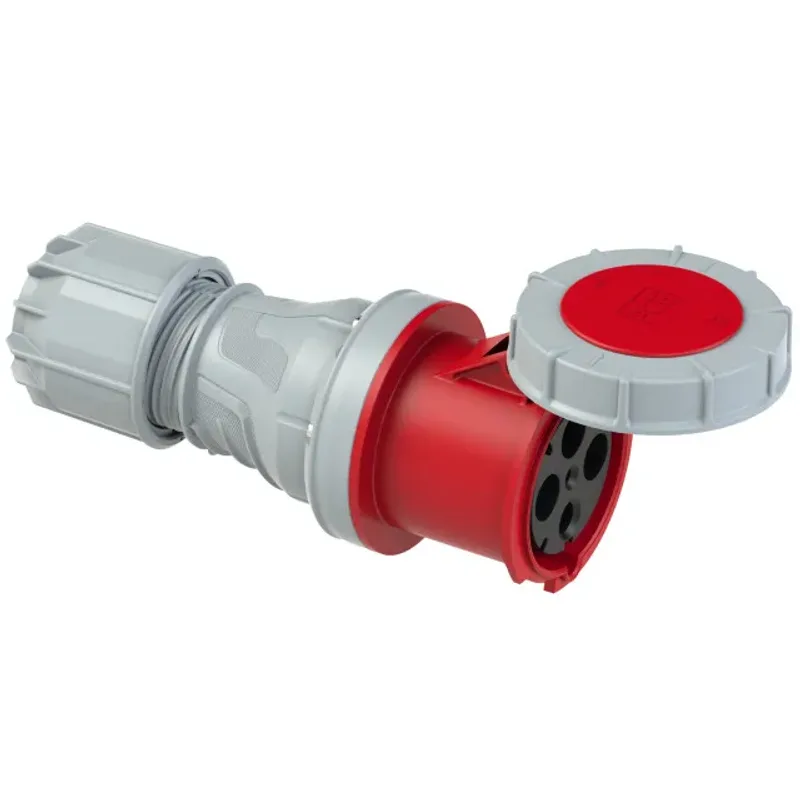

Ổ cắm công nghiệp di động PCE F244-6 125A 4P 400V IP66/IP67

Ổ cắm công nghiệp di động PCE F244-6 là connector CEE thuộc dòng POWER TWIST, được thiết kế cho hệ thống điện công nghiệp ba pha có dòng định mức lớn. Sản phẩm sử dụng cấu hình 125A, 4P gồm 3P+PE, điện áp 380–415V, vị trí tiếp địa 6H và cấp bảo vệ IP66/IP67, phù hợp để tạo điểm nối cáp nguồn chắc chắn trong nhà máy, công trường và các hệ thống cấp điện lưu động. Tài liệu chính thức của PCE sử dụng mã hàng 244-6; tại thị trường Việt Nam sản phẩm thường được gọi là model F244-6.

1. Giới thiệu và nguồn gốc thương hiệu PCE

PCE là thương hiệu thiết bị kết nối điện công nghiệp của PC Electric Ges.m.b.H., doanh nghiệp có trụ sở tại St. Martin im Innkreis, Áo. Danh mục của hãng tập trung vào phích cắm, ổ cắm, connector và giải pháp phân phối điện công nghiệp dùng trong môi trường sản xuất, xây dựng, cơ khí và hạ tầng kỹ thuật.

Model F244-6 có xuất xứ Áo và thuộc nhóm connector CEE POWER TWIST dành cho dòng điện cao. Thiết kế di động cho phép lắp trực tiếp vào đầu cáp mềm, giúp tạo điểm kết nối hoặc kéo dài đường cấp nguồn mà không cần cố định ổ cắm lên tường hay tủ điện.

2. Ưu điểm và tính năng nổi bật của PCE F244-6

• Khả năng tải dòng 125A, đáp ứng các đường cấp nguồn công suất lớn cho máy móc và thiết bị điện công nghiệp.
• Cấu hình bốn cực gồm ba pha và tiếp địa, phù hợp với hệ thống điện ba pha 400V không sử dụng dây trung tính.
• Cấp bảo vệ IP66/IP67 hỗ trợ hạn chế bụi, nước phun mạnh và tác động của việc ngâm nước tạm thời trong điều kiện thử nghiệm quy định khi sản phẩm được lắp ráp đúng kỹ thuật.
• Vỏ bằng nhựa kỹ thuật PA6, kết hợp khả năng chịu va đập được nhà sản xuất công bố ở mức IK10.
• Tiếp điểm bằng đồng thau sử dụng lò xo lá CuBe, giúp duy trì áp lực tiếp xúc ổn định tại vị trí ghép nối.
• Đầu nối dây dạng khung có vít, phù hợp với cáp mềm tiết diện lớn và thuận tiện cho việc kiểm tra độ siết trong quá trình bảo trì.
• Vị trí tiếp địa 6H và màu nhận dạng đỏ giúp hạn chế ghép nhầm với connector có cấp điện áp hoặc cấu hình cực khác.
• Đầu siết cáp hỗ trợ cố định cáp và giảm lực kéo truyền trực tiếp lên các đầu cực bên trong.

Thông số kỹ thuật đã được xác minh

Bảng dưới đây được tổng hợp từ datasheet chính thức của PCE cho article number 244-6.

Hạng mục	Thông số
Loại sản phẩm	CEE connector di động POWER TWIST
Mã hàng PCE	244-6
Mã gọi phổ biến tại Việt Nam	F244-6
Dòng điện định mức	125A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số định mức	380–415V AC, 50/60Hz
Vị trí tiếp địa	6H
Cấp bảo vệ	IP66/IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau, kết hợp lò xo lá CuBe
Công nghệ đấu nối	Đầu nối dạng khung có vít
Tiết diện dây mềm	16–50 mm²
Đường kính cáp phù hợp	22,5–50 mm
Kích thước tham khảo	Dài 287 mm, đường kính lớn nhất 124 mm
Nhiệt độ môi trường	-25°C đến 40°C
Khả năng chịu nhiệt của vật liệu	-25°C đến 80°C
Cấp chịu va đập công bố	IK10
Khối lượng tịnh	1,167 kg
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm di động F244-6

Connector PCE F244-6 125A được lắp vào đầu cáp điện mềm để tiếp nhận phích cắm CEE đực có cùng dòng điện, số cực, điện áp và vị trí tiếp địa. Sản phẩm tạo ra một điểm nối tháo lắp được giữa nguồn cấp và thiết bị, giúp kéo dài cáp, kết nối máy móc lưu động hoặc tổ chức hệ thống phân phối điện tạm thời.

Do cấu hình bốn cực là 3P+PE, connector truyền ba dây pha và một dây bảo vệ tiếp địa. Sản phẩm không có cực trung tính, vì vậy không phù hợp với thiết bị cần sử dụng dây N nếu không có giải pháp cấp trung tính riêng được thiết kế đúng kỹ thuật.

Nguyên lý hoạt động

Cáp nguồn được đưa qua đầu siết cáp, sau đó ba dây pha và dây PE được đấu vào các đầu nối có vít tương ứng. Khi phích cắm tương thích được cắm và khóa đúng vị trí, các chân dẫn điện tiếp xúc với bộ tiếp điểm bằng đồng thau bên trong connector. Kết cấu lò xo lá CuBe hỗ trợ duy trì lực ép tiếp điểm, góp phần tạo đường truyền điện ổn định và hạn chế điện trở tiếp xúc tăng lên do rung động hoặc quá trình sử dụng.

Cơ cấu định vị 6H chỉ cho phép ghép với phích cắm có cấu hình cơ khí tương ứng. Sau khi đầu cáp được siết kín và connector được ghép đúng với thiết bị tương thích, kết cấu vỏ và bộ phận làm kín hỗ trợ duy trì khả năng bảo vệ IP66/IP67.

Ứng dụng tiêu biểu

• Cấp điện cho máy móc công nghiệp có công suất lớn trong nhà máy và xưởng sản xuất.
• Kết nối nguồn cho máy xây dựng, thiết bị thi công và tủ điện lưu động tại công trường.
• Lắp trên cáp kéo dài dùng cho máy phát điện hoặc hệ thống phân phối nguồn tạm thời.
• Kết nối thiết bị cơ khí, máy bơm, máy nén khí và dây chuyền sử dụng nguồn ba pha 400V.
• Sử dụng tại cảng, kho vận, khu bảo trì và khu vực ngoài trời có yêu cầu cao về khả năng hạn chế bụi, ẩm và nước.

Việc lựa chọn tiết diện cáp, thiết bị bảo vệ quá dòng, bảo vệ dòng rò và phương án tiếp địa phải được tính toán theo tải thực tế. Quá trình đấu nối cần được thực hiện khi đã cô lập nguồn, xác nhận hết điện và do người có chuyên môn về điện công nghiệp thực hiện.

4. Cam kết và nơi mua ổ cắm PCE F244-6 chính hãng

Khi lựa chọn ổ cắm công nghiệp PCE F244-6 chính hãng, khách hàng cần kiểm tra đúng cấu hình 125A, 4P 3P+PE, 400V, 6H và IP66/IP67 để bảo đảm khả năng tương thích với phích cắm, cáp nguồn và hệ thống điện đang sử dụng.

Quý khách có nhu cầu mua PCE F244-6 cho nhà máy, công trường hoặc dự án phân phối điện có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng mã, kiểm tra khả năng tương thích, nhận báo giá và đặt mua sản phẩm chính hãng theo yêu cầu thực tế.

Câu hỏi thường gặp về PCE F244-6

PCE F244-6 có sử dụng dây trung tính không?

Không. Sản phẩm có bốn cực theo cấu hình 3P+PE, gồm ba dây pha và một dây tiếp địa bảo vệ. Connector không có cực N nên không phù hợp với tải bắt buộc phải sử dụng dây trung tính.

Điện áp định mức của F244-6 là 400V hay 415V?

Datasheet của PCE công bố dải điện áp định mức 380–415V AC ở tần số 50/60Hz. Mức 400V là điện áp danh định thường được dùng để mô tả sản phẩm theo hệ thống điện ba pha tiêu chuẩn.

Ổ cắm PCE F244-6 có thể ghép với mọi phích cắm 125A không?

Không. Phích cắm đi kèm phải đồng bộ về dòng điện 125A, bốn cực, cấu hình 3P+PE, cấp điện áp 400V và vị trí tiếp địa 6H. Không được cố ghép với phích cắm khác số cực, khác vị trí tiếp địa hoặc khác cấp điện áp.

Cấp bảo vệ IP66/IP67 có nghĩa là sản phẩm chống nước tuyệt đối không?

Không nên hiểu là chống nước trong mọi điều kiện. IP66/IP67 thể hiện khả năng bảo vệ theo các điều kiện thử nghiệm xác định. Hiệu quả bảo vệ thực tế còn phụ thuộc vào việc chọn đúng đường kính cáp, siết kín đầu cáp, lắp đúng gioăng và ghép connector hoàn chỉnh với thiết bị tương thích.

PCE F244-6 phù hợp với tiết diện dây dẫn nào?

Theo datasheet của nhà sản xuất, đầu nối hỗ trợ dây mềm có tiết diện từ 16 đến 50 mm² và cáp có đường kính ngoài từ 22,5 đến 50 mm. Tiết diện thực tế phải được kỹ sư lựa chọn theo dòng tải, chiều dài cáp, độ sụt áp và điều kiện lắp đặt.

Connector F244-6 có dùng được ngoài trời không?

Sản phẩm có thể sử dụng trong các ứng dụng ngoài trời phù hợp nhờ cấp bảo vệ IP66/IP67. Tuy nhiên, cáp điện vẫn phải được bảo vệ khỏi lực kéo, vật sắc nhọn, phương tiện cán qua, hóa chất và các tác động cơ học vượt quá điều kiện thiết kế.

Khi lắp đặt F244-6 cần lưu ý điều gì?

Cần ngắt và cô lập hoàn toàn nguồn điện, xác nhận hết điện trước khi thao tác, đấu đúng ba pha và dây PE, siết đầu cực theo hướng dẫn của nhà sản xuất, cố định chắc đầu cáp và kiểm tra tính liên tục của dây tiếp địa trước khi đưa hệ thống vào vận hành.
