Ổ cắm Công nghiệp (Connector) loại di động PCE F2142-6 (16A - 4P - 400V - 6H - IP67)

Ổ cắm công nghiệp di động PCE F2142-6 – kết nối 3 pha 400 V kín nước

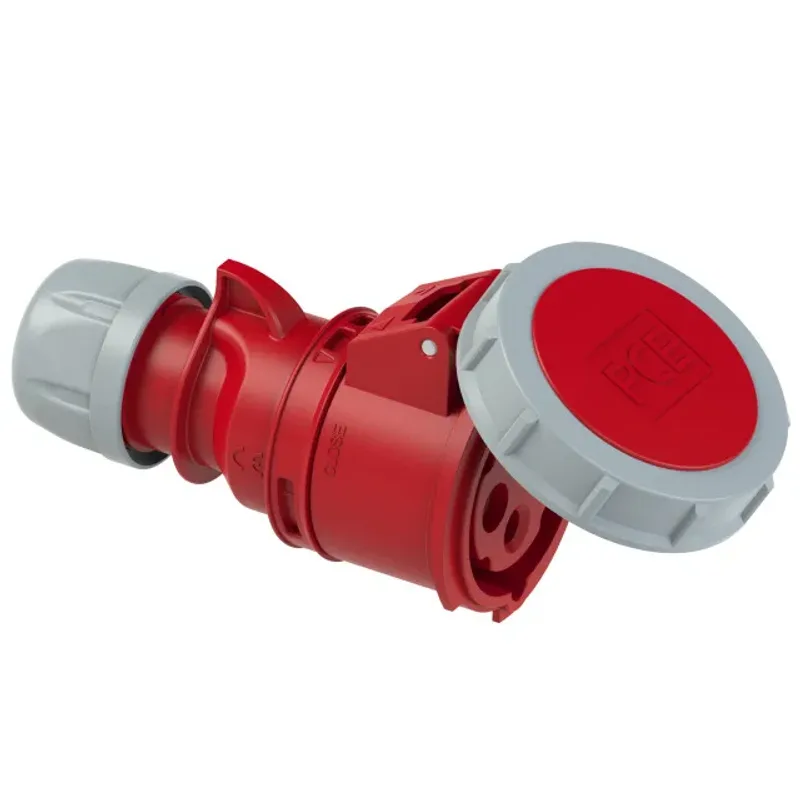

Ổ cắm công nghiệp di động PCE F2142-6 là connector CEE dạng cái thuộc dòng SHARK, được thiết kế để đấu vào đầu cáp và tạo điểm kết nối nguồn điện ba pha cho máy móc, thiết bị hoặc dây cấp điện di động. Sản phẩm có cấu hình 16 A, 4 cực gồm 3 pha và tiếp địa, điện áp danh định 400 V, vị trí tiếp địa 6h và cấp bảo vệ IP67.

Nhờ thiết kế thẳng, đầu siết cáp kín và cấu trúc phù hợp với môi trường công nghiệp, model F2142-6 đáp ứng nhu cầu kết nối nguồn điện an toàn tại nhà máy, xưởng sản xuất, công trường, hệ thống điện tạm và những khu vực thường xuất hiện bụi hoặc độ ẩm.

1. Giới thiệu và nguồn gốc thương hiệu PCE

PCE là thương hiệu của PC ELECTRIC GmbH, có trụ sở tại St. Martin im Innkreis, Áo. Doanh nghiệp bắt đầu hoạt động từ năm 1973 với việc sản xuất các loại phích cắm và ổ cắm CEE, sau đó phát triển danh mục sản phẩm phục vụ kết nối điện công nghiệp, tủ phân phối, dây dẫn và các giải pháp cấp điện di động.

Trong quá trình phát triển, PCE tập trung vào các thiết bị đóng nối điện sử dụng tại nhà máy, công trường, sân khấu sự kiện, cảng, xưởng đóng tàu và nhiều môi trường công nghiệp khác. Dòng SHARK được PCE giới thiệu như một thế hệ phích cắm và ổ cắm CEE dành cho nhu cầu kết nối điện công nghiệp phổ biến.

Ổ cắm PCE F2142-6 xuất xứ Áo là phiên bản connector di động 4 cực dành cho mạng điện ba pha không sử dụng dây trung tính tại điểm kết nối. Cấu hình 3P+PE giúp truyền ba dây pha L1, L2, L3 và dây bảo vệ PE đến thiết bị sử dụng điện.

2. Ưu điểm và tính năng nổi bật của PCE F2142-6

Điểm nổi bật của connector PCE 16A 4P 400V IP67 là sự kết hợp giữa khả năng kết nối di động, cơ cấu định vị theo chuẩn CEE và cấu trúc bảo vệ phù hợp với môi trường công nghiệp. Thông tin dưới đây được tổng hợp từ trang sản phẩm và datasheet của PCE.

Đặc tính	Thông tin
Mã sản phẩm	F2142-6, mã bài viết của nhà sản xuất 2142-6
Dòng sản phẩm	CEE connector dòng SHARK
Kiểu thiết bị	Ổ cắm cái di động, lắp trên đầu cáp
Dòng điện danh định	16 A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số	380–415 V AC, 50/60 Hz; điện áp nhận dạng 400 V
Vị trí tiếp địa	6h
Màu nhận dạng	Đỏ
Cấp bảo vệ	IP67
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau CuZn
Phương pháp đấu dây	Đầu nối bắt vít
Hướng kết nối	Dạng thẳng
Đầu vào cáp	Đai ốc siết cáp
Đường kính cáp phù hợp	6–15 mm
Tiết diện dây mềm	1–2,5 mm²
Kích thước tham khảo	Dài 139 mm, đường kính lớn nhất 84 mm
Khối lượng tịnh	0,186 kg
Nhiệt độ môi trường làm việc	-25 đến 40 °C
Khả năng chịu nhiệt của vật liệu	-25 đến 80 °C
Nước sản xuất	Áo

Kết nối đúng cấu hình nguồn điện ba pha

Ổ cắm 4P 3P+PE cung cấp ba tiếp điểm pha và một tiếp điểm bảo vệ PE. Thiết kế này phù hợp với tải ba pha không cần dây trung tính, chẳng hạn một số động cơ, máy công nghiệp và thiết bị sử dụng nguồn 400 V ba pha.

Khóa định vị 6h hạn chế cắm nhầm

Vị trí tiếp địa 6h đóng vai trò mã hóa cơ khí cho cấu hình điện áp và tần số tương ứng. Connector chỉ có thể ghép đúng với phích cắm có cùng số cực, cấp dòng điện và vị trí tiếp địa, qua đó hạn chế kết nối nhầm với hệ thống điện không tương thích.

Cấp bảo vệ IP67 cho môi trường công nghiệp

Ổ cắm công nghiệp IP67 có cấu trúc vỏ, nắp và đầu siết cáp nhằm hạn chế bụi và nước xâm nhập khi sản phẩm được đấu dây, siết kín và ghép nối đúng kỹ thuật. Đây là lợi thế quan trọng đối với dây cấp nguồn đặt tại công trường, khu vực vệ sinh công nghiệp hoặc vị trí có độ ẩm cao.

Đấu dây bằng đầu nối bắt vít

Các dây pha và dây tiếp địa được cố định tại đầu nối bắt vít bên trong connector. Phương pháp này tạo liên kết cơ khí chắc chắn, đồng thời cho phép kỹ thuật viên tháo lắp, kiểm tra và bảo trì đầu cáp khi cần thiết.

Vỏ PA6 và tiếp điểm đồng thau

Vỏ nhựa PA6 giúp giảm khối lượng của connector và tạo lớp cách điện bao quanh cụm tiếp điểm. Tiếp điểm bằng đồng thau CuZn đảm nhiệm việc truyền dòng điện giữa phích cắm và ổ cắm khi hai thiết bị được ghép hoàn toàn.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F2142-6

PCE F2142-6 được lắp vào đầu ra của cáp điện ba pha để tạo thành ổ cắm cái di động. Sản phẩm tiếp nhận một phích cắm CEE tương thích có cấu hình 16 A, 4P, 400 V và vị trí tiếp địa 6h, từ đó nối nguồn điện trên dây cáp với máy móc hoặc thiết bị sử dụng điện.

Connector không phải thiết bị đóng cắt, không tự bảo vệ quá tải và không thay thế cầu dao, MCB, MCCB, RCD hoặc RCBO. Hệ thống cấp điện vẫn phải được trang bị thiết bị bảo vệ phù hợp với dây dẫn, tải sử dụng và điều kiện lắp đặt.

Nguyên lý hoạt động

Khi phích cắm tương thích được đưa vào ổ cắm, kết cấu định vị cơ khí sẽ căn chỉnh đúng các cực. Sau khi hai đầu nối được ghép hoàn toàn, các tiếp điểm L1, L2, L3 và PE của phích cắm tiếp xúc với các tiếp điểm tương ứng bên trong connector.

Dòng điện ba pha được truyền qua ba cặp tiếp điểm pha đến tải, trong khi cực PE duy trì đường dẫn bảo vệ nối đất cho vỏ kim loại hoặc bộ phận cần tiếp địa của thiết bị. Cấu hình 3P+PE không có dây trung tính, vì vậy F2142-6 không phù hợp với thiết bị cần sử dụng thêm dây N.

Vị trí tiếp địa 6h và hình dạng các cực tạo cơ chế chống cắm nhầm. Đầu siết cáp giữ chặt vỏ cáp, giảm lực kéo truyền trực tiếp đến các đầu dây và hỗ trợ duy trì độ kín tại vị trí cáp đi vào connector. Các đặc điểm này phù hợp với cấu tạo được PCE công bố cho mã 2142-6.

Ứng dụng tiêu biểu

• Kết nối nguồn cho động cơ và máy móc sử dụng điện ba pha 400 V không cần dây trung tính.
• Lắp trên dây nối dài hoặc bộ dây cấp nguồn di động trong nhà máy và xưởng sản xuất.
• Cấp điện cho máy công cụ, thiết bị thi công và thiết bị bảo trì tại công trường.
• Sử dụng trong tủ điện di động, bộ phân phối điện tạm thời và hệ thống cấp nguồn sự kiện.
• Kết nối thiết bị tại kho hàng, khu vực logistics, cảng, xưởng cơ khí và khu vực sản xuất có bụi hoặc độ ẩm.

Lưu ý khi đấu nối và sử dụng

• Ngắt hoàn toàn nguồn điện, khóa cô lập nguồn và xác nhận hết điện trước khi tháo connector hoặc đấu dây.
• Đấu đúng thứ tự L1, L2, L3 và PE; tuyệt đối không sử dụng cực PE thay cho dây trung tính.
• Kiểm tra thứ tự pha trước khi cấp điện cho động cơ hoặc tải có yêu cầu chiều quay xác định.
• Chỉ sử dụng phích cắm có cùng cấu hình 16 A, 4P, 400 V và vị trí tiếp địa 6h.
• Lựa chọn dây có tiết diện phù hợp với tải và nằm trong phạm vi đầu nối được nhà sản xuất quy định.
• Siết chặt đầu nối dây, cơ cấu giữ cáp và đai ốc siết cáp để tránh phát nhiệt, tuột dây hoặc giảm khả năng bảo vệ.
• Không cắm hoặc rút connector khi tải đang mang dòng nếu hệ thống không được thiết kế cho thao tác đó.
• Việc lắp đặt nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.

4. Cam kết và nơi mua ổ cắm PCE F2142-6 chính hãng

Khi lựa chọn ổ cắm công nghiệp PCE F2142-6 chính hãng, khách hàng cần kiểm tra đúng mã hàng, cấu hình 4 cực 3P+PE, điện áp 400 V, vị trí tiếp địa 6h và cấp bảo vệ IP67. Việc chọn đúng phiên bản giúp bảo đảm khả năng ghép nối với phích cắm hiện có và tránh nhầm lẫn với connector 3P hoặc 5P.

Để mua đúng sản phẩm, nhận tư vấn lựa chọn dây dẫn, phích cắm tương thích, tình trạng hàng và báo giá theo số lượng, hãy liên hệ trực tiếp thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ kiểm tra cấu hình kỹ thuật và cung cấp PCE F2142-6 chính hãng phù hợp với yêu cầu của hệ thống điện công nghiệp.

Câu hỏi thường gặp về PCE F2142-6

PCE F2142-6 sử dụng cho nguồn điện nào?

Sản phẩm được thiết kế cho nguồn điện ba pha có điện áp danh định 400 V, tần số 50/60 Hz và dòng điện danh định 16 A. Datasheet của PCE công bố dải điện áp làm việc 380–415 V AC.

Ổ cắm F2142-6 có dây trung tính N không?

Không. Cấu hình 4P của sản phẩm là 3P+PE, gồm ba dây pha L1, L2, L3 và một dây tiếp địa bảo vệ PE. Thiết bị cần dây trung tính phải sử dụng connector 5P có cấu hình 3P+N+PE.

PCE F2142-6 có thể ghép với phích cắm 5P không?

Không. Số cực, kích thước và cơ cấu định vị khác nhau nên connector 4P không thể ghép đúng với phích cắm 5P. Cần sử dụng phích cắm 16 A, 4P, 400 V, 6h có cấu hình tương thích.

Ý nghĩa của ký hiệu 6h trên ổ cắm là gì?

Ký hiệu 6h thể hiện vị trí của cực tiếp địa khi quan sát mặt kết nối theo quy ước CEE. Vị trí này giúp mã hóa cấu hình điện áp và ngăn việc ghép nối với phích cắm có thông số không phù hợp.

Ổ cắm PCE F2142-6 có sử dụng ngoài trời được không?

Với cấp bảo vệ IP67, sản phẩm phù hợp cho nhiều vị trí ngoài trời hoặc môi trường có bụi và độ ẩm. Tuy nhiên, khả năng bảo vệ chỉ được duy trì khi dây dẫn đúng kích thước, đầu siết cáp được lắp kín, connector không hư hỏng và phích cắm tương thích được ghép đúng kỹ thuật.

F2142-6 có tích hợp cầu dao hoặc bảo vệ chống giật không?

Không. Đây là thiết bị kết nối điện thụ động, không có chức năng đóng cắt, bảo vệ quá tải, ngắn mạch hoặc dòng rò. Hệ thống cần có CB và thiết bị bảo vệ dòng rò phù hợp ở phía nguồn.

F2142-6 phù hợp với cáp có kích thước nào?

Theo datasheet, đầu siết cáp phù hợp với đường kính cáp từ 6 đến 15 mm và đầu nối hỗ trợ dây mềm có tiết diện từ 1 đến 2,5 mm². Việc chọn tiết diện thực tế phải dựa trên dòng tải, chiều dài cáp, phương pháp lắp đặt và yêu cầu bảo vệ của hệ thống.

Vì sao phải kiểm tra thứ tự pha sau khi đấu dây?

Đảo thứ tự hai dây pha có thể làm thay đổi chiều quay của động cơ ba pha. Sau khi đấu connector, kỹ thuật viên cần kiểm tra thứ tự pha và chiều quay của tải trước khi đưa hệ thống vào vận hành chính thức.
