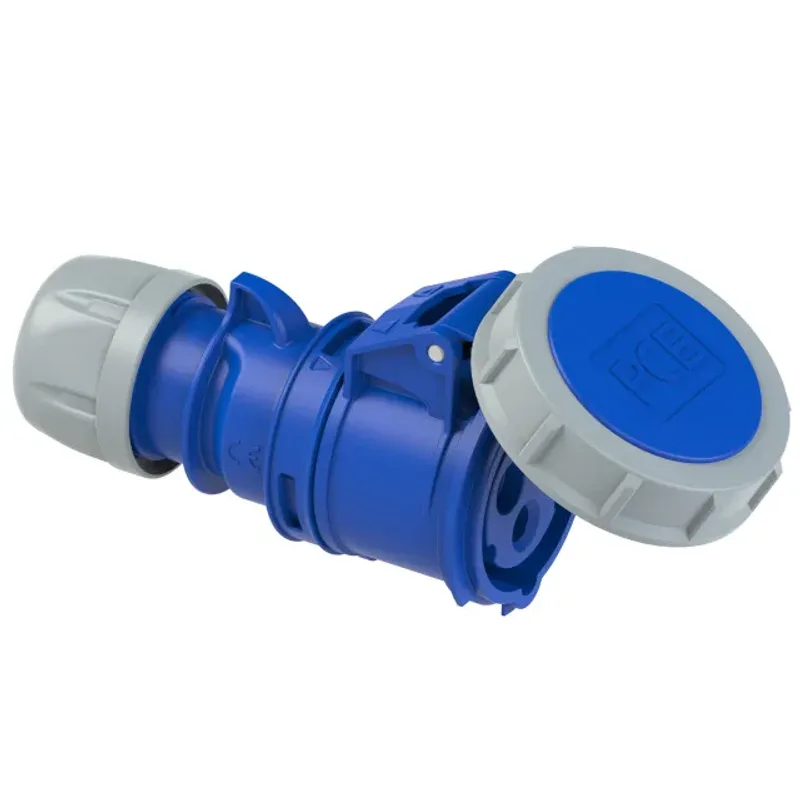

Ổ cắm Công nghiệp (Connector) loại di động PCE F2132-6 (16A - 3P - 230V - 6H - IP67)

Ổ cắm công nghiệp di động PCE F2132-6 – Connector 16A 3P 230V 6H IP67

Ổ cắm công nghiệp di động PCE F2132-6 là đầu nối cái CEE dùng để lắp vào dây cáp điện, tạo điểm kết nối nguồn 230V an toàn và linh hoạt cho thiết bị công nghiệp. Sản phẩm có cấu hình 16A, 3 cực gồm 2P+PE, vị trí tiếp địa 6H và cấp bảo vệ IP67, phù hợp với hệ thống cấp điện tạm thời hoặc các vị trí thường xuyên chịu bụi, ẩm và tác động cơ học.

PCE là thương hiệu của PC Electric GmbH, doanh nghiệp được thành lập từ năm 1973 và đặt trụ sở tại St. Martin im Innkreis, Áo. Hãng chuyên phát triển, sản xuất phích cắm, ổ cắm công nghiệp và các giải pháp phân phối điện phục vụ nhà máy, công trường, xưởng sản xuất cùng nhiều ứng dụng chuyên nghiệp khác.

Sản phẩm mang mã thương mại F2132-6, tương ứng article 2132-6 trong tài liệu kỹ thuật của hãng, được sản xuất tại Áo. Đây là connector dạng thẳng thuộc dòng SHARK của PCE, sử dụng màu xanh dương để nhận diện nhóm điện áp 200–250V theo hệ thống đầu nối công nghiệp IEC/EN 60309.

Ưu điểm và tính năng nổi bật của PCE F2132-6

• Connector 16A 3P 230V có cấu hình 2P+PE, thích hợp cho nguồn điện xoay chiều một pha gồm dây pha, dây trung tính và dây tiếp địa bảo vệ.
• Cấp bảo vệ IP67 giúp hạn chế bụi xâm nhập và bảo vệ thiết bị khi tiếp xúc tạm thời với nước trong điều kiện lắp ráp, đóng nắp hoặc ghép nối đúng kỹ thuật.
• Vị trí chân tiếp địa 6H kết hợp với cơ cấu định vị cơ khí giúp hạn chế cắm nhầm với phích có điện áp, số cực hoặc vị trí tiếp địa không tương thích.
• Vỏ PA6 có độ cứng, khả năng cách điện, chống mài mòn, chịu va đập và kháng nhiều loại hóa chất thường gặp trong môi trường công nghiệp.
• Tiếp điểm bằng hợp kim đồng CuZn hỗ trợ truyền điện ổn định, trong khi đầu nối bắt vít giúp quá trình đấu dây và bảo trì thuận tiện.
• Đầu siết cáp có chức năng giữ dây, giảm lực kéo tác động trực tiếp lên các đầu cực và hỗ trợ duy trì độ kín của connector.
• Thiết kế di động cho phép lắp ở cuối dây nguồn, dây nối dài hoặc bộ cấp điện tạm thời mà không cần cố định lên tường hay mặt tủ.
• Khả năng chịu va đập được nhà sản xuất thử nghiệm ở mức IK09, phù hợp với các vị trí có nguy cơ va chạm trong quá trình vận chuyển và sử dụng.

Thông số kỹ thuật đã được đối chiếu

Thông số	Giá trị
Mã sản phẩm	F2132-6 / PCE article 2132-6
Loại thiết bị	CEE connector di động, đầu cái, dạng thẳng, dòng SHARK
Dòng điện định mức	16A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số	200–250V AC, 50/60Hz; điện áp nhận diện 230V
Vị trí tiếp địa	6H
Màu nhận diện	Xanh dương
Cấp bảo vệ	IP67; phần mô tả dài của datasheet ghi IP66/IP67
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Hợp kim đồng CuZn, bề mặt không mạ
Phương pháp đấu nối	Đầu cực bắt vít
Tiết diện dây mềm phù hợp	1–2,5 mm²
Đường kính cáp phù hợp	6–15 mm
Kích thước tổng thể	Dài 132 mm, rộng 78 mm
Khối lượng tịnh	Khoảng 0,155 kg
Nhiệt độ môi trường	-25°C đến +40°C
Khả năng chịu nhiệt của vật liệu	-25°C đến +80°C
Khả năng chịu va đập	IK09 theo thử nghiệm do PCE công bố
Xuất xứ	Áo

Các dữ liệu trên được đối chiếu từ datasheet chính thức của PCE dành cho article 2132-6 và catalogue ổ cắm nối kín nước của hãng.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của connector

Ổ cắm nối PCE F2132-6 được lắp tại đầu ra của một đoạn cáp điện để tiếp nhận phích cắm đực tương thích. Thiết bị tạo ra một điểm nối điện có thể tháo lắp, thuận tiện khi cần cấp nguồn cho máy móc hoặc kéo dài đường dây mà vẫn bảo đảm phân cực và duy trì dây tiếp địa bảo vệ.

Mặc dù được ghi là 3P, cấu hình của sản phẩm là 2P+PE, gồm hai cực dẫn điện và một cực tiếp địa. Trong hệ thống 230V thông dụng, các đầu cực này tương ứng với dây pha L, dây trung tính N và dây bảo vệ PE; sản phẩm không phải connector ba pha L1–L2–L3.

Nguyên lý hoạt động

Cáp nguồn được đưa qua đầu siết cáp, sau đó từng lõi L, N và PE được đấu vào các đầu cực bắt vít bên trong. Khi phích cắm 16A 3P 230V 6H phù hợp được đưa vào connector, các chân của phích tiếp xúc với bộ phận tiếp điểm cái bằng hợp kim đồng, hình thành đường dẫn điện từ nguồn đến thiết bị sử dụng.

Cơ cấu định vị theo vị trí đồng hồ 6H và màu nhận diện xanh dương giúp người dùng lựa chọn đúng loại phích. Sau khi ghép nối và khóa chặt đúng cách, phần vỏ, nắp, gioăng và đầu siết cáp phối hợp bảo vệ các tiếp điểm trước bụi và nước. Khi chưa sử dụng, nắp đậy cần được đóng kín để duy trì khả năng bảo vệ của connector.

Ứng dụng tiêu biểu

• Lắp trên dây nguồn di động và dây nối dài công nghiệp 230V.
• Cấp điện cho dụng cụ, máy móc và thiết bị bảo trì trong nhà máy hoặc xưởng sản xuất.
• Kết nối nguồn tạm tại công trường xây dựng, khu vực thi công cơ điện và trạm bảo dưỡng.
• Sử dụng trong hệ thống điện phục vụ sự kiện, sân khấu, kho bãi hoặc khu vực ngoài trời.
• Làm đầu ra cho tủ điện di động, bộ chia nguồn hoặc cuộn cáp có thiết bị bảo vệ phù hợp.
• Cấp nguồn tại khu vực có nhiều bụi, độ ẩm cao hoặc thường xuyên phải di chuyển dây dẫn.

Lưu ý khi lựa chọn và sử dụng

• Chỉ ghép với phích 16A, 3 cực 2P+PE, điện áp 230V và vị trí tiếp địa 6H tương thích.
• Không sử dụng với phích 400V màu đỏ hoặc các đầu nối có số cực và vị trí tiếp địa khác.
• Phải ngắt điện, khóa nguồn khi cần thiết và xác nhận hết điện trước khi đấu dây hoặc tháo connector.
• Sử dụng đúng tiết diện dây, đường kính cáp và lực siết đầu cực theo hướng dẫn của nhà sản xuất.
• Không để dòng tải vượt quá 16A và không cắm hoặc rút đầu nối khi thiết bị đang mang tải.
• Connector không thay thế MCB, cầu chì, RCCB hoặc RCBO; hệ thống phải có thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phù hợp ở phía nguồn.
• Cấp bảo vệ IP67 chỉ được duy trì khi connector được lắp đúng, đầu siết cáp được khóa kín và nắp hoặc phích ghép nối được đóng hoàn toàn.

Cam kết và nơi mua ổ cắm PCE F2132-6 chính hãng

Để mua ổ cắm công nghiệp PCE F2132-6 chính hãng, khách hàng có thể đặt hàng tại thietbicodien. Chúng tôi hỗ trợ kiểm tra đúng mã, đúng cấu hình 16A – 3P – 230V – 6H – IP67 trước khi giao hàng, hạn chế nhầm lẫn với các phiên bản 4P, 5P, 32A hoặc 400V.

Đội ngũ thietbicodien sẵn sàng tư vấn lựa chọn phích cắm tương thích, dây cáp, thiết bị bảo vệ và phụ kiện đi kèm cho từng hệ thống. Khách hàng dự án có thể yêu cầu báo giá theo số lượng và tư vấn cấu hình trọn bộ nhằm bảo đảm khả năng kết nối, độ kín và an toàn vận hành.

Câu hỏi thường gặp (FAQ)

PCE F2132-6 là ổ cắm một pha hay ba pha?

PCE F2132-6 là connector dùng cho nguồn 230V một pha. Ký hiệu 3P trên sản phẩm có nghĩa là ba cực theo cấu hình 2P+PE, thường tương ứng với dây pha L, dây trung tính N và dây tiếp địa PE, không phải ba dây pha.

Ổ cắm F2132-6 sử dụng với phích cắm nào?

Sản phẩm phải được ghép với phích đực 16A, 3P beziehungsweise 2P+PE, 230V, 6H cùng tiêu chuẩn kết nối. Trong danh mục PCE, phích cắm PCE F0132-6 là một lựa chọn có cấu hình tương ứng.

Cấp bảo vệ IP67 của F2132-6 có ý nghĩa gì?

IP67 cho biết vỏ connector có khả năng ngăn bụi xâm nhập và chống tác động của việc ngâm nước tạm thời theo điều kiện thử nghiệm tiêu chuẩn. Khả năng này phụ thuộc vào việc đấu cáp, siết đầu cáp, đóng nắp và ghép phích đúng kỹ thuật.

PCE F2132-6 có thể sử dụng ngoài trời không?

Có. Thiết kế IP67 và vỏ PA6 cho phép sản phẩm phù hợp với nhiều vị trí ngoài trời. Tuy nhiên, hệ thống vẫn phải có thiết bị bảo vệ dòng rò, bảo vệ quá dòng, dây cáp phù hợp và không được để connector hở khi có điện.

Tiết diện dây nào phù hợp với connector này?

Datasheet quy định dây mềm có tiết diện từ 1 đến 2,5 mm² và đường kính ngoài của cáp từ 6 đến 15 mm. Việc lựa chọn tiết diện thực tế còn phải căn cứ vào dòng tải, chiều dài đường dây, độ sụt áp và phương pháp lắp đặt.

PCE F2132-6 có tự bảo vệ quá tải hoặc chống giật không?

Không. Đây là một đầu nối điện, không phải thiết bị đóng cắt hay bảo vệ. Mạch cấp nguồn cần được trang bị MCB hoặc cầu chì để bảo vệ quá dòng, đồng thời sử dụng RCCB hoặc RCBO phù hợp để bảo vệ dòng rò và giảm nguy cơ điện giật.

Có thể dùng F2132-6 với phích 400V màu đỏ không?

Không. Connector 230V 6H màu xanh chỉ được ghép với phích có cùng dòng định mức, số cực, nhóm điện áp và vị trí tiếp địa. Cơ cấu định vị của hệ thống IEC/EN 60309 được thiết kế để hạn chế kết nối nhầm giữa các cấu hình không tương thích.
