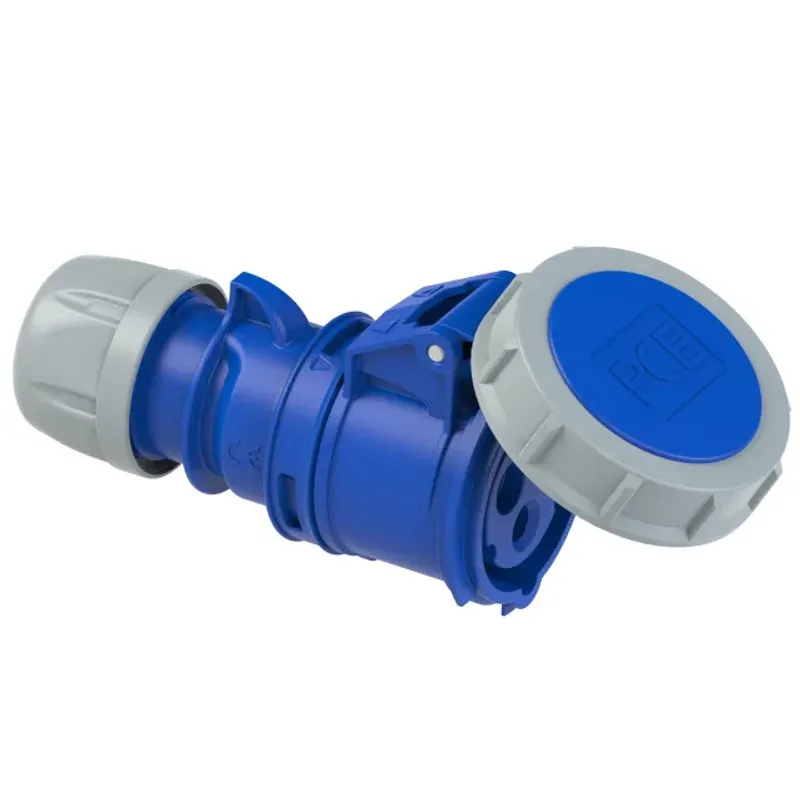

Ổ cắm Công nghiệp (Connector) loại di động PCE F2232-6 (32A - 3P - 230V - 6H - IP67)

Giới thiệu ổ cắm công nghiệp di động PCE F2232-6

Ổ cắm công nghiệp di động PCE F2232-6 là đầu nối CEE dùng để lắp vào dây cáp điện, tạo điểm cấp nguồn linh hoạt cho máy móc, thiết bị và hệ thống phân phối điện công nghiệp. Sản phẩm có cấu hình 3 cực gồm hai cực mang điện và một cực bảo vệ tiếp địa, phù hợp với nguồn điện xoay chiều một pha.

PCE là thương hiệu của PC Electric Gesellschaft m.b.H. tại Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm CEE cùng các giải pháp phân phối điện công nghiệp. Hãng bắt đầu sản xuất đầu nối CEE từ năm 1973 và hiện cung cấp nhiều dòng thiết bị cho nhà máy, công trường, xưởng sản xuất và các hệ thống điện lưu động.

Model F2232-6 thuộc dòng ổ cắm nối kín nước SHARK của PCE. Thiết kế dạng thẳng, thân di động và đầu siết cáp giúp sản phẩm thuận tiện khi chế tạo dây nối dài, dây cấp nguồn cho thiết bị hoặc bộ phân phối điện tạm thời.

Hạng mục	Thông tin kỹ thuật
Loại sản phẩm	Ổ cắm nối CEE di động, dạng thẳng, dòng SHARK
Mã hàng	F2232-6
Mã sản phẩm của hãng	2232-6
Dòng điện định mức	32 A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số định mức	200–250 V AC, 50/60 Hz
Vị trí cực tiếp địa	6h
Cấp bảo vệ	IP67; tài liệu sản phẩm hiện hành của hãng công bố IP66/IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau CuZn
Công nghệ đấu nối	Đầu nối bắt vít
Đầu vào cáp	Đai siết cáp
Khối lượng tịnh	Khoảng 0,275 kg
Xuất xứ	Áo

Ưu điểm và tính năng nổi bật

• Kết nối điện công nghiệp ổn định: tiếp điểm bằng đồng thau hỗ trợ dẫn điện tốt và tạo bề mặt tiếp xúc chắc chắn khi ghép với phích cắm tương thích.
• Khả năng chống bụi, chống nước cao: kết cấu vỏ, nắp che và đầu siết cáp giúp bảo vệ khu vực tiếp điểm khi thiết bị được lắp ráp, đóng kín và sử dụng đúng hướng dẫn.
• Hạn chế cắm nhầm cấu hình: cơ cấu định vị cực tiếp địa và hình dạng đầu nối CEE giúp phân biệt các cấp điện áp, số cực và dòng điện khác nhau.
• Vỏ PA6 bền chắc: vật liệu nhựa kỹ thuật phù hợp với môi trường công nghiệp, hỗ trợ khả năng chịu va chạm, mài mòn và các tác động thông thường trong quá trình vận chuyển, sử dụng.
• Đầu nối bắt vít dễ kiểm tra: dây dẫn được cố định trực tiếp vào các đầu cực, thuận tiện cho việc lắp đặt, siết lại và bảo trì định kỳ.
• Giữ cáp chắc chắn: đai siết cáp giữ phần vỏ ngoài của dây, giảm lực kéo truyền trực tiếp tới đầu cực và góp phần duy trì độ kín của đầu nối.
• Thiết kế di động linh hoạt: phù hợp để lắp trên dây nối dài, dây cấp điện cho máy hoặc bộ nguồn lưu động cần tháo lắp thường xuyên.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F2232-6

Ổ cắm nối CEE di động có chức năng tạo đầu ra nguồn điện an toàn và có tiếp địa trên một đoạn cáp mềm. Sản phẩm tiếp nhận phích cắm công nghiệp có cùng cấu hình, giúp kết nối thiết bị với tủ điện, máy phát điện, hộp phân phối hoặc đường dây cấp nguồn tạm thời.

F2232-6 chỉ thực hiện chức năng kết nối và truyền điện. Sản phẩm không tích hợp công tắc đóng cắt, cầu chì, aptomat hay thiết bị bảo vệ dòng rò, vì vậy hệ thống cấp điện vẫn phải có thiết bị bảo vệ phù hợp ở phía nguồn.

Nguyên lý hoạt động

Các lõi dây nguồn được đấu vào đầu cực pha, trung tính và tiếp địa bảo vệ bên trong ổ cắm. Đầu nối bắt vít giữ chặt phần dẫn điện, trong khi đai siết cáp cố định lớp vỏ ngoài để giảm lực kéo lên các điểm đấu dây.

Khi một phích cắm tương thích được đưa vào đúng hướng, các chân cắm tiếp xúc với bộ phận dẫn điện bằng đồng thau bên trong ổ cắm. Mạch điện được hình thành qua hai cực mang điện, đồng thời đường dẫn tiếp địa bảo vệ PE kết nối vỏ kim loại của thiết bị với hệ thống nối đất.

Cấu trúc định vị cơ khí của hệ CEE chỉ cho phép ghép nối với loại phích phù hợp. Sau khi rút phích, nắp ổ cắm cần được đóng kín để hạn chế bụi, nước và vật lạ xâm nhập vào khoang tiếp điểm.

Ứng dụng phù hợp

• Lắp trên dây nối dài cấp điện cho máy móc và dụng cụ công nghiệp sử dụng nguồn một pha.
• Kết nối thiết bị với tủ điện phân phối, hộp điện lưu động hoặc máy phát điện có đầu cắm CEE tương thích.
• Sử dụng tại nhà máy, xưởng cơ khí, khu bảo trì, kho hàng và dây chuyền sản xuất.
• Cấp nguồn tạm thời tại công trường xây dựng, khu lắp đặt thiết bị và khu vực tổ chức sự kiện.
• Ứng dụng ngoài trời hoặc nơi có bụi, độ ẩm cao khi đầu nối được lắp đúng cáp, siết kín và ghép nối hoàn chỉnh.

Lưu ý khi lựa chọn và sử dụng

• Đối chiếu đúng cấu hình: phích cắm ghép nối phải tương thích về dòng điện, điện áp, số cực và vị trí cực tiếp địa.
• Không dùng sản phẩm làm đầu nối cho hệ thống điện ba pha chỉ vì ký hiệu sản phẩm có ba cực.
• Lựa chọn tiết diện dây dẫn, thiết bị bảo vệ quá dòng và bảo vệ dòng rò theo tải thực tế cùng quy định của hệ thống điện.
• Ngắt nguồn, khóa cô lập và xác nhận hết điện trước khi mở vỏ, đấu dây hoặc kiểm tra đầu cực.
• Siết đầu cực và đai giữ cáp đúng kỹ thuật; không để lõi đồng hở, dây lỏng hoặc lực kéo tác động trực tiếp lên đầu nối.
• Không đóng hoặc ngắt tải lớn bằng thao tác cắm, rút trực tiếp. Nên ngắt tải và cô lập nguồn trước khi tháo đầu nối.
• Không sử dụng trong khu vực có nguy cơ cháy nổ nếu hệ thống yêu cầu thiết bị được chứng nhận chuyên dụng cho môi trường đó.

Cam kết và nơi mua hàng chính hãng

Khi lựa chọn PCE F2232-6 chính hãng, khách hàng cần kiểm tra đúng mã hàng, cấu hình cực, điện áp sử dụng, cấp bảo vệ và khả năng tương thích với phích cắm hiện có. Việc chọn đúng sản phẩm giúp hạn chế cắm nhầm, giảm phát nhiệt tại điểm tiếp xúc và bảo đảm đường tiếp địa hoạt động hiệu quả.

Đặt mua ổ cắm công nghiệp PCE F2232-6 chính hãng tại thietbicodien để được tư vấn đối chiếu đúng model, hỗ trợ lựa chọn phích cắm tương thích, kiểm tra tình trạng hàng và nhận báo giá phù hợp với số lượng thực tế.

Câu hỏi thường gặp (FAQ)

PCE F2232-6 dùng cho điện một pha hay điện ba pha?

F2232-6 dùng cho nguồn điện một pha. Ký hiệu ba cực của sản phẩm tương ứng với hai cực mang điện và một cực tiếp địa bảo vệ, không phải ba dây pha.

Ổ cắm F2232-6 có thể kết nối với phích cắm 16 A không?

Không nên và thông thường cũng không thể ghép trực tiếp. Các đầu nối CEE có dòng điện định mức khác nhau được thiết kế với kích thước cơ khí khác nhau. F2232-6 cần sử dụng với phích cắm có cùng cấp dòng điện, số cực, điện áp và vị trí cực tiếp địa.

Cấp bảo vệ IP67 có nghĩa là ổ cắm được ngâm nước liên tục không?

Không. IP67 không đồng nghĩa với khả năng ngâm nước lâu dài. Mức bảo vệ chỉ đạt được trong điều kiện thử nghiệm xác định và khi ổ cắm đã được lắp đúng cáp, siết kín, đóng nắp hoặc ghép hoàn chỉnh với phích tương thích.

PCE F2232-6 có tích hợp aptomat hoặc chống giật không?

Không. Đây là đầu nối điện thụ động, không có MCB, RCBO, RCD hay công tắc cách ly bên trong. Nguồn cấp cần được bảo vệ bằng thiết bị quá dòng, dòng rò và nối đất phù hợp.

Có thể cắm hoặc rút F2232-6 khi thiết bị đang hoạt động không?

Không nên sử dụng thao tác cắm hoặc rút như một phương thức đóng cắt tải. Cần tắt thiết bị, ngắt tải và cô lập nguồn trước khi tháo đầu nối để giảm nguy cơ hồ quang, cháy tiếp điểm hoặc điện giật.

Ai nên thực hiện việc đấu dây cho ổ cắm?

Việc đấu dây nên được thực hiện bởi thợ điện hoặc kỹ thuật viên có chuyên môn. Người lắp đặt phải xác định đúng các dây dẫn, siết đầu cực, cố định cáp và kiểm tra tính liên tục của đường tiếp địa trước khi cấp điện.

F2232-6 thường được dùng trong những hệ thống nào?

Sản phẩm thường được dùng cho dây nối dài công nghiệp, dây cấp nguồn máy móc, hộp phân phối điện lưu động, máy phát điện và các điểm cấp điện tạm thời tại nhà máy, xưởng sản xuất hoặc công trường.
