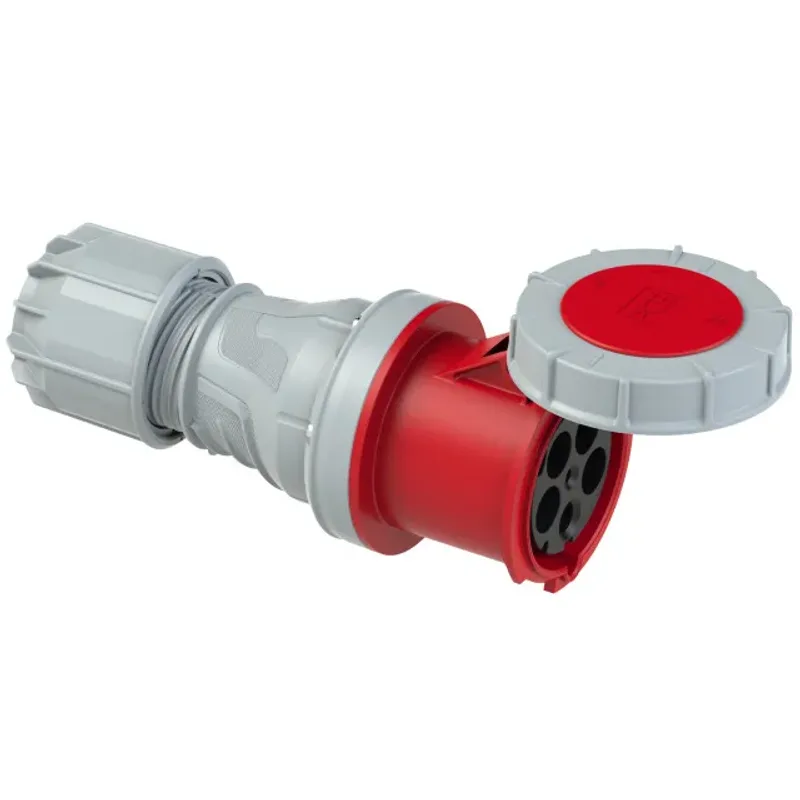

Ổ cắm Công nghiệp (Connector) loại di động PCE F245-6 (125A - 5P - 400V - 6H - IP66/67)

1) Giới thiệu ổ cắm công nghiệp di động PCE F245-6 và nguồn gốc thương hiệu

Ổ cắm công nghiệp di động PCE F245-6 là đầu nối CEE công suất lớn thuộc dòng POWER TWIST, được thiết kế cho hệ thống điện xoay chiều ba pha có dây trung tính và tiếp địa. Sản phẩm có dòng định mức 125A, cấu hình 5 cực 3P+N+PE, vị trí khóa 6H và cấp bảo vệ IP66/IP67, phù hợp với các kết nối nguồn điện công nghiệp cần độ chắc chắn và khả năng chống bụi, chống nước cao.

PCE là thương hiệu của PC Electric Gesellschaft m.b.H., doanh nghiệp có trụ sở tại St. Martin im Innkreis, Áo, chuyên sản xuất phích cắm, ổ cắm và thiết bị kết nối điện công nghiệp CEE. PCE bắt đầu sản xuất phích cắm và đầu nối CEE từ năm 1973, qua đó tích lũy nhiều kinh nghiệm trong lĩnh vực kết nối điện công nghiệp.

Trong tài liệu của nhà sản xuất, mã sản phẩm được ghi là 245-6; tại thị trường Việt Nam, sản phẩm thường được nhận diện với mã F245-6. Catalogue PCE tại Việt Nam xác nhận đây là ổ cắm nối kín nước 125A, 5P, 400V, 6H, IP66/67 và có xuất xứ Áo.

2) Ưu điểm và tính năng nổi bật của PCE F245-6

• Ổ cắm công nghiệp 125A 5P đáp ứng nhu cầu kết nối nguồn ba pha công suất lớn, có đầy đủ các cực L1, L2, L3, N và PE.
• Cấp bảo vệ IP66/IP67 hỗ trợ hạn chế bụi và nước xâm nhập khi thiết bị được đấu nối, siết cáp và đóng kín đúng hướng dẫn.
• Vỏ PA6 có độ bền cơ học tốt; nhà sản xuất công bố sản phẩm được kiểm tra khả năng chịu va đập ở mức IK10 theo phương pháp thử liên quan đến IEC 62262.
• Tiếp điểm bằng đồng thau kết hợp lò xo lá CuBe giúp duy trì lực tiếp xúc ổn định khi vận hành đúng dòng điện định mức.
• Kiểu đấu dây bằng đầu kẹp khung có vít giúp cố định dây dẫn chắc chắn, phù hợp với dây cáp tiết diện lớn.
• Đai siết cáp và bộ phận chống kéo giúp hạn chế lực cơ học từ dây cáp tác động trực tiếp lên các đầu cực bên trong.
• Thiết kế đầu nối thẳng và dạng di động thuận tiện cho dây nguồn máy móc, tủ điện lưu động và hệ thống phân phối điện tạm thời.
• Vị trí khóa 6H giúp nhận biết đúng cấu hình điện áp và hạn chế ghép nối với phích cắm có thông số không tương thích.

Thông số kỹ thuật chính

Thông số	Giá trị
Mã sản phẩm của nhà sản xuất	245-6
Loại sản phẩm	Ổ cắm nối CEE di động POWER TWIST
Dòng điện định mức	125A
Số cực	5 cực, 3P+N+PE
Điện áp và tần số định mức	200/346V đến 240/415V AC, 50/60Hz
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP66/IP67
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau CuZn, lò xo lá CuBe
Phương pháp đấu nối	Đầu kẹp khung có vít
Tiết diện dây mềm	16–50 mm²
Đường kính cáp phù hợp	22,5–50 mm
Kích thước tổng thể	Dài 287 mm, đường kính lớn nhất 124 mm
Nhiệt độ môi trường làm việc	-25 đến 40°C
Khả năng chịu nhiệt của vật liệu	-25 đến 80°C
Cấp chịu va đập do nhà sản xuất thử nghiệm	IK10
Khối lượng tịnh	1,266 kg
Xuất xứ	Áo

Các thông số trong bảng được tổng hợp từ datasheet PCE dành cho mã 245-6, phiên bản tài liệu ngày 27/09/2024.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F245-6

Connector PCE F245-6 tạo điểm kết nối tháo lắp được giữa dây cáp nguồn và phích cắm công nghiệp tương ứng. Thiết bị truyền ba dây pha L1, L2, L3, dây trung tính N và dây bảo vệ PE đến máy móc hoặc hệ thống phân phối điện ba pha.

Sản phẩm chỉ thực hiện chức năng kết nối điện, không phải thiết bị đóng cắt và không tích hợp bảo vệ quá tải, ngắn mạch hoặc dòng rò. Mạch cấp nguồn vẫn phải được trang bị MCCB, MCB, cầu chì và thiết bị bảo vệ dòng rò phù hợp với dây dẫn, tải điện và yêu cầu an toàn của công trình.

Nguyên lý hoạt động

Khi lắp đặt, từng dây L1, L2, L3, N và PE được đấu vào đầu cực tương ứng bằng hệ thống đầu kẹp khung có vít. Đai siết phía sau giữ chặt vỏ cáp và tạo bộ phận chống kéo, hạn chế lực tác động lên các mối nối điện.

Khi ghép với phích cắm 125A, 5P, 6H tương thích, các chân của phích cắm đi vào đúng tiếp điểm của ổ cắm. Tiếp điểm đồng thau cùng lò xo lá CuBe duy trì lực ép lên chân cắm, từ đó hình thành đường dẫn điện ổn định. Vị trí khóa 6H và hình dạng cơ khí của đầu nối giúp định hướng phích cắm trước khi kết nối.

Sau khi ghép nối và siết kín đúng quy trình, vỏ PA6, nắp bảo vệ và đai siết cáp tạo thành lớp bao che cho khu vực tiếp điểm. Cấu trúc này giúp sản phẩm đạt cấp bảo vệ công bố IP66/IP67 trong điều kiện lắp đặt phù hợp.

Ứng dụng tiêu biểu

• Kết nối nguồn cho máy móc và thiết bị điện ba pha có dòng làm việc lớn trong nhà máy.
• Lắp trên dây nguồn di động của tủ phân phối điện, máy phát điện hoặc thiết bị sản xuất.
• Sử dụng tại công trường xây dựng, khu bảo trì, khu lắp ráp và hệ thống điện tạm thời.
• Kết nối thiết bị tại khu vực ngoài trời, môi trường nhiều bụi hoặc có nguy cơ nước bắn.
• Dùng trong ngành cơ khí, khai khoáng, sản xuất vật liệu, logistics, cảng và các dây chuyền công nghiệp nặng.

Để bảo đảm an toàn, việc đấu nối cần do kỹ thuật viên có chuyên môn thực hiện. Phải cô lập nguồn điện, kiểm tra hết điện, xác định đúng L1, L2, L3, N và PE, sử dụng cáp phù hợp, siết đầu cực đúng mô-men của nhà sản xuất và không cắm hoặc rút đầu nối khi tải đang hoạt động.

4) Cam kết và nơi mua ổ cắm PCE F245-6 chính hãng

Khách hàng có nhu cầu mua ổ cắm công nghiệp PCE F245-6 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn kiểm tra đúng cấu hình 125A, 5P, 400V, 6H và IP66/IP67 trước khi đặt hàng.

thietbicodien hỗ trợ lựa chọn phích cắm tương thích, tiết diện cáp, phương án bảo vệ nguồn và phụ kiện lắp đặt phù hợp với từng hệ thống. Thông tin về nguồn gốc, chứng từ, thời gian giao hàng và chính sách bảo hành sẽ được xác nhận rõ ràng theo báo giá và lô hàng thực tế.

Câu hỏi thường gặp (FAQ)

PCE F245-6 dùng cho mạng điện nào?

Sản phẩm dùng cho mạng điện xoay chiều ba pha có dây trung tính và dây tiếp địa, với cấu hình 3P+N+PE. Điện áp định mức của nhà sản xuất nằm trong khoảng 200/346V đến 240/415V AC, tần số 50/60Hz.

Ổ cắm F245-6 có thể dùng với phích cắm 32A hoặc 63A không?

Không. Ổ cắm phải được ghép với phích cắm có cùng dòng định mức 125A, cùng 5 cực, cùng vị trí 6H và cùng cấu hình điện áp. Không nên sửa đổi đầu nối hoặc cố ghép với sản phẩm khác thông số.

Cấp bảo vệ IP66/IP67 có cho phép dùng ngoài trời không?

Cấp bảo vệ này phù hợp với nhiều môi trường có bụi, nước bắn hoặc khu vực ngoài trời. Tuy nhiên, khả năng bảo vệ chỉ được duy trì khi dùng đúng đường kính cáp, siết kín đai cáp, đóng nắp hoặc ghép với phích cắm tương thích và thường xuyên kiểm tra gioăng, vỏ cùng các bề mặt làm kín.

PCE F245-6 sử dụng dây dẫn có tiết diện bao nhiêu?

Theo datasheet của nhà sản xuất, thiết bị phù hợp với dây mềm có tiết diện từ 16 đến 50 mm² và đường kính ngoài của cáp từ 22,5 đến 50 mm. Tiết diện thực tế phải được tính theo dòng tải, chiều dài cáp, phương pháp lắp đặt và độ sụt áp cho phép.

Ổ cắm PCE F245-6 có tích hợp aptomat hoặc chống rò không?

Không. Đây là đầu nối điện công nghiệp, không phải thiết bị bảo vệ. Hệ thống cần có MCCB, MCB hoặc cầu chì bảo vệ quá dòng và thiết bị RCD hoặc RCBO khi thiết kế điện yêu cầu bảo vệ dòng rò.

Mã 245-6 và F245-6 có phải cùng một cấu hình không?

Datasheet của PC Electric ghi mã hàng là 245-6, trong khi catalogue và thị trường Việt Nam thường gọi là F245-6. Khi đặt mua, cần đối chiếu đầy đủ các thông tin 125A, 5P, 6H, IP66/IP67 và xuất xứ Áo để tránh nhầm với biến thể khác.

Cần lưu ý gì khi đấu nối ổ cắm 125A này?

Cần ngắt và khóa nguồn điện trước khi thao tác, kiểm tra chắc chắn không còn điện áp, đấu đúng thứ tự pha, trung tính và tiếp địa, tuốt dây đúng chiều dài, siết vít đúng mô-men và cố định bộ phận chống kéo. Sau khi hoàn thành phải kiểm tra cách điện, thứ tự pha, độ chắc của đầu cực và tình trạng làm kín trước khi cấp điện.
