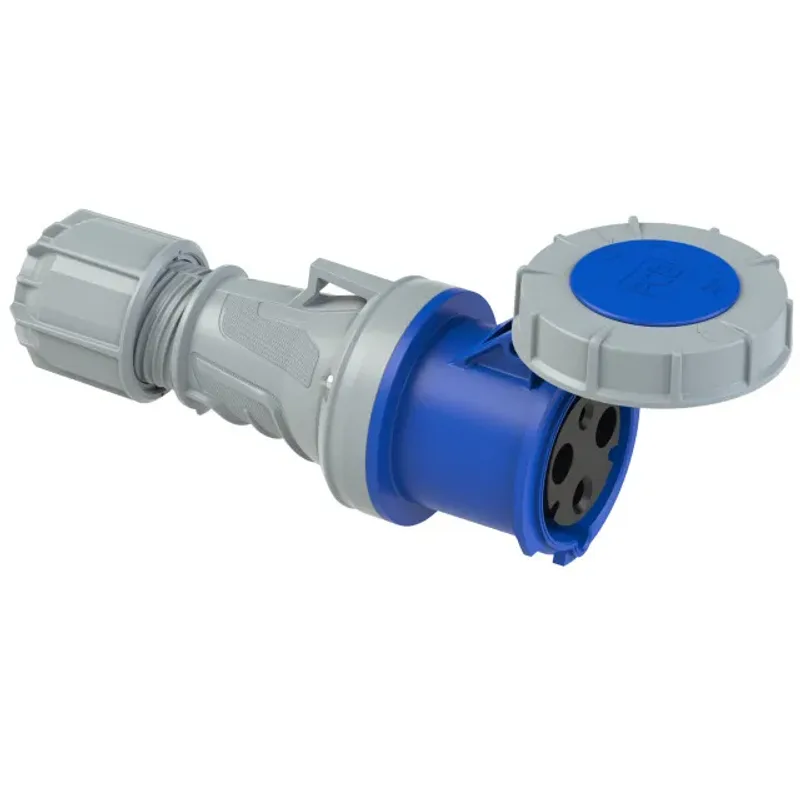

Ổ cắm Công nghiệp (Connector) loại di động PCE F233-6 (63A - 3P - 230V - 6H - IP66/67)

1. Giới thiệu ổ cắm công nghiệp di động PCE F233-6 và nguồn gốc thương hiệu

Ổ cắm công nghiệp di động PCE F233-6 là đầu nối CEE dạng cái thuộc dòng POWER TWIST, được thiết kế để đấu vào cáp điện và kết nối với phích cắm công nghiệp tương thích. Sản phẩm phù hợp cho các hệ thống cần truyền tải dòng điện lớn, kết nối chắc chắn và hạn chế nước, bụi xâm nhập trong môi trường công nghiệp.

PCE, tên đầy đủ PC Electric Gesellschaft m.b.H., là thương hiệu thiết bị kết nối điện có trụ sở tại Áo. Hãng chuyên phát triển phích cắm, ổ cắm CEE, tủ điện phân phối và các giải pháp kết nối nguồn dùng trong nhà máy, công trường, xưởng sản xuất, hệ thống máy móc và thiết bị di động.

Model F233-6 được sản xuất tại Áo, sử dụng cấu hình CEE phân cực theo vị trí giờ nhằm hạn chế ghép nhầm với đầu nối có cấp điện áp hoặc cấu hình cực không phù hợp. Đây là ổ cắm nối di động, không phải ổ cắm gắn tường và cũng không phải thiết bị đóng cắt tải.

2. Ưu điểm và tính năng nổi bật của PCE F233-6

• Ổ cắm nối CEE 63A đáp ứng nhu cầu cấp nguồn cho thiết bị có dòng làm việc lớn trong hệ thống điện công nghiệp.
• Cấu tạo ba cực gồm hai cực mang điện và một cực bảo vệ PE, giúp duy trì kết nối tiếp địa cho thiết bị sử dụng điện.
• Cấp bảo vệ IP66/IP67 hỗ trợ chống bụi và chống nước khi ổ cắm được đấu nối, lắp ráp, siết kín và ghép cặp đúng hướng dẫn.
• Vỏ PA6 có độ bền cơ học tốt, phù hợp với điều kiện sử dụng thường gặp tại nhà máy, xưởng, công trường và khu vực ngoài trời có mái che hoặc biện pháp bảo vệ thích hợp.
• Tiếp điểm bằng đồng thau kết hợp lò xo lá CuBe giúp duy trì lực ép tiếp xúc, giảm nguy cơ tiếp xúc lỏng khi đầu nối được sử dụng đúng kỹ thuật.
• Đầu nối POWER TWIST có thân thẳng, đai siết cáp và cơ cấu giữ cáp nhằm hạn chế lực kéo từ dây dẫn truyền trực tiếp lên đầu cực.
• Đấu dây bằng đầu cực khung có vít, thuận tiện cho việc lắp đặt, kiểm tra lực siết và bảo trì định kỳ.
• Màu nhận diện xanh dương và vị trí khóa 6 giờ hỗ trợ nhận biết nhanh nhóm điện áp khi lựa chọn phích cắm tương thích.

Thông số kỹ thuật đã xác minh

Đặc tính	Thông tin
Mã sản phẩm	F233-6
Dòng sản phẩm	CEE Connector POWER TWIST
Dòng điện định mức	63 A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số định mức	200–250 V AC, 50/60 Hz
Vị trí giờ	6h
Màu nhận diện	Xanh dương
Cấp bảo vệ	IP66/IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau, lò xo lá CuBe
Phương pháp đấu nối	Đầu cực khung có vít
Tiết diện dây mềm phù hợp	6–16 mm²
Đường kính cáp phù hợp	14,5–36 mm
Kiểu đầu nối	Di động, thân thẳng, đầu vào cáp bằng đai siết
Nhiệt độ môi trường theo datasheet	-25 đến +40 °C
Khả năng chịu nhiệt của sản phẩm	-25 đến +80 °C
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng của PCE F233-6

Chức năng của ổ cắm nối di động

PCE F233-6 được lắp ở đầu cáp nguồn để tạo thành một ổ cắm cái di động. Khi ghép với phích cắm CEE có cùng dòng điện, số cực, cấp điện áp và vị trí giờ, sản phẩm hình thành điểm kết nối điện có thể tháo rời giữa nguồn cấp và máy móc hoặc thiết bị sử dụng điện.

Ổ cắm có nhiệm vụ dẫn điện qua các tiếp điểm mang dòng và nối liên tục dây bảo vệ PE. Sản phẩm không tích hợp cầu chì, aptomat, RCD, công tắc tải hoặc contactor, vì vậy thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phải được bố trí phù hợp ở phía nguồn.

Nguyên lý tiếp xúc điện

Cáp nguồn được đưa qua đai siết cáp, sau đó các lõi dây được cố định vào đầu cực khung bằng vít. Khi phích cắm tương thích được cắm đúng hướng, chân cắm đi vào các ống tiếp điểm của ổ cắm. Hệ thống tiếp điểm đồng thau và lò xo lá tạo lực ép quanh chân cắm, duy trì bề mặt tiếp xúc ổn định và hạn chế phát nhiệt do tiếp xúc lỏng.

Vị trí khóa 6 giờ đóng vai trò định hướng cơ khí. Phích cắm có cấu hình không tương thích sẽ không thể ghép đúng theo cách sử dụng thông thường, qua đó giảm nguy cơ kết nối nhầm giữa các nhóm điện áp.

Nguyên lý bảo vệ khỏi bụi và nước

Khả năng chống nước IP66/IP67 được tạo bởi kết cấu thân vỏ, vùng ghép nối, đai siết cáp và các bộ phận làm kín. Hiệu quả bảo vệ chỉ được duy trì khi chọn đúng đường kính cáp, lắp đủ chi tiết, siết đúng yêu cầu và ghép kín với phích cắm tương thích.

Cấp IP không thay thế cho biện pháp bảo vệ điện. Hệ thống vẫn cần thiết bị bảo vệ quá dòng, bảo vệ dòng rò, nối đất và quy trình cô lập nguồn phù hợp với môi trường lắp đặt.

Ứng dụng phù hợp

• Kết nối nguồn cho máy móc và thiết bị di động trong nhà máy, xưởng sản xuất hoặc khu vực bảo trì.
• Làm đầu nối cho cáp kéo nguồn tại công trường xây dựng, khu lắp ráp hoặc trạm làm việc tạm thời.
• Cấp điện cho thiết bị công nghiệp sử dụng nguồn xoay chiều một pha có dòng làm việc phù hợp.
• Kết nối máy bơm, thiết bị gia nhiệt, máy hàn hoặc thiết bị chuyên dụng khi thông số đầu vào tương thích.
• Sử dụng trong hệ thống điện sự kiện, sân khấu, kho vận hoặc dây chuyền sản xuất cần đầu nối tháo lắp được.
• Thay thế đầu nối xuống cấp trong hệ thống đang sử dụng chuẩn CEE tương thích.

Lưu ý khi lựa chọn và sử dụng

Ký hiệu 3P trên model này thể hiện tổng số cực của đầu nối, không có nghĩa đây là ổ cắm điện ba pha. Cấu hình thực tế gồm hai cực mang điện và một cực PE, phù hợp với nhóm nguồn một pha trong dải điện áp được công bố.

Ổ cắm F233-6 không phải thiết bị đóng cắt. Người vận hành cần ngắt tải và cô lập nguồn trước khi cắm, rút, đấu dây hoặc kiểm tra đầu nối. Không nên tháo kết nối khi đang có dòng tải vì hồ quang có thể làm hỏng tiếp điểm và gây nguy hiểm.

Việc đấu dây phải do người có chuyên môn thực hiện. Cần kiểm tra đúng dây PE, tiết diện dây, đường kính cáp, lực siết đầu cực, cơ cấu chống kéo và tình trạng bề mặt làm kín trước khi đưa vào vận hành.

4. Cam kết sản phẩm chính hãng và nơi mua PCE F233-6

Khách hàng cần mua đúng ổ cắm công nghiệp PCE F233-6 chính hãng nên kiểm tra kỹ mã sản phẩm, cấu hình cực, dòng điện, điện áp, vị trí giờ và cấp bảo vệ trước khi đặt hàng. Việc chọn sai một trong các yếu tố này có thể khiến đầu nối không tương thích với phích cắm hoặc hệ thống điện hiện có.

Đặt mua tại thietbicodien để được tư vấn đối chiếu đúng model, lựa chọn phích cắm ghép cặp, kiểm tra yêu cầu dây dẫn và nhận báo giá theo số lượng. thietbicodien cam kết cung cấp sản phẩm đúng thông tin đặt hàng, hỗ trợ kiểm tra nguồn gốc và chứng từ thương mại theo điều kiện của từng đơn hàng.

Câu hỏi thường gặp về ổ cắm PCE F233-6

PCE F233-6 là ổ cắm đực hay ổ cắm cái?

Đây là ổ cắm cái dạng di động, còn được gọi là connector hoặc cable coupler. Sản phẩm được đấu vào đầu cáp và ghép với phích cắm CEE đực tương thích.

Ký hiệu 3P trên F233-6 có phải là nguồn điện ba pha không?

Không. Trên model này, 3P là tổng số cực gồm hai cực mang điện và một cực bảo vệ PE. Sản phẩm thuộc nhóm đầu nối CEE màu xanh dương dùng cho nguồn xoay chiều một pha trong dải điện áp được công bố.

Ổ cắm F233-6 có thể ghép với phích cắm nào?

Sản phẩm cần ghép với phích cắm CEE có cùng dòng điện định mức, số cực, nhóm điện áp và vị trí giờ. Phích cắm PCE F033-6 là một model ghép cặp phù hợp về cấu hình cơ bản; người dùng vẫn cần đối chiếu đầy đủ thông số trước khi lắp đặt.

IP66/IP67 có nghĩa là có thể sử dụng ngoài trời không?

Sản phẩm có khả năng hạn chế bụi và nước xâm nhập ở mức cao khi được lắp ráp và ghép kín đúng yêu cầu. Tuy nhiên, sử dụng ngoài trời vẫn cần xem xét vị trí đặt cáp, nguy cơ ngập kéo dài, hóa chất, ánh nắng, va đập cơ học và thiết bị bảo vệ điện của toàn hệ thống.

F233-6 có tích hợp công tắc hoặc bảo vệ quá tải không?

Không. Đây là đầu nối điện thụ động, không tích hợp công tắc, cầu chì, aptomat hoặc RCD. Hệ thống phải có thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phù hợp ở phía nguồn.

Có được cắm hoặc rút F233-6 khi thiết bị đang hoạt động không?

Không nên cắm hoặc rút đầu nối khi đang mang tải. Cần tắt thiết bị, ngắt nguồn, thực hiện cô lập an toàn và xác nhận hết điện trước khi thao tác để tránh hồ quang và hư hỏng tiếp điểm.

Vì sao cần chọn đúng đường kính cáp và tiết diện dây?

Tiết diện dây phải phù hợp với dòng tải và phương pháp lắp đặt, còn đường kính ngoài của cáp phải phù hợp với đai siết. Cáp không đúng kích thước có thể làm giảm khả năng giữ cáp, giảm độ kín hoặc khiến đầu cực bị quá nhiệt.

F233-6 có dùng thay cho ổ cắm dân dụng được không?

Không nên. Đây là ổ cắm CEE công nghiệp có kết cấu, dòng định mức và hình dạng tiếp điểm riêng. Sản phẩm chỉ sử dụng với phích cắm công nghiệp tương thích và hệ thống điện đã được thiết kế cho cấu hình này.
