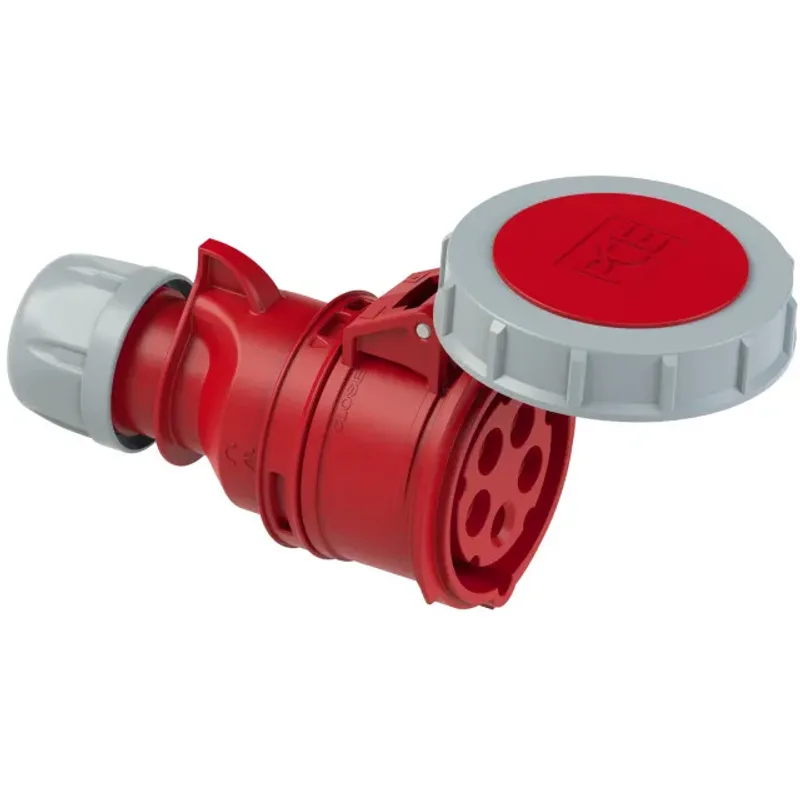

Ổ cắm Công nghiệp (Connector) loại di động PCE F2252-6 (32A - 5P - 400V - 6H - IP66/67)

Ổ cắm công nghiệp di động PCE F2252-6 – giải pháp kết nối 32A 5P 400V

Ổ cắm công nghiệp di động PCE F2252-6 là connector CEE dùng để đấu nối cáp nguồn ba pha với máy móc, thiết bị và hệ thống phân phối điện công nghiệp. Sản phẩm có cấu hình 32A, 5P, 400V, vị trí tiếp địa 6H và cấp bảo vệ IP66/67, phù hợp cho những khu vực cần kết nối điện chắc chắn, dễ tháo lắp và hạn chế tác động của bụi, nước.

Với 5 cực điện gồm ba dây pha, một dây trung tính và một dây bảo vệ, model F2252-6 đáp ứng các hệ thống điện ba pha 400V cần đầy đủ cấu hình 3P+N+PE. Kiểu connector thẳng, lắp trực tiếp trên đầu cáp giúp sản phẩm thuận tiện cho tủ điện di động, dây cấp nguồn máy, dây nối công trường và các thiết bị thường xuyên phải thay đổi vị trí vận hành.

Nguồn gốc thương hiệu PCE

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp có trụ sở và hoạt động sản xuất tại Áo. Hãng tập trung phát triển phích cắm, ổ cắm và connector CEE dành cho nhà máy, công trường, hệ thống phân phối điện và nhiều môi trường kỹ thuật chuyên nghiệp.

Các sản phẩm của PCE được nhận diện bởi cấu hình điện rõ ràng, màu sắc và vị trí tiếp địa được mã hóa theo từng dải điện áp. Điều này giúp người sử dụng lựa chọn đúng đầu nối, hạn chế ghép nhầm connector có điện áp hoặc số cực không tương thích.

Ưu điểm và tính năng nổi bật của PCE F2252-6

• Ổ cắm công nghiệp 32A 5P hỗ trợ đầy đủ các cực L1, L2, L3, N và PE, thích hợp cho nguồn điện ba pha 400V có dây trung tính và dây tiếp địa bảo vệ.
• Cấp bảo vệ IP66/67 giúp hạn chế bụi xâm nhập và tăng khả năng bảo vệ trước nước khi connector được lắp ráp đúng kỹ thuật, siết kín đầu cáp và ghép với đầu cắm tương thích.
• Vị trí tiếp địa 6H tạo khóa định hướng cơ khí, giúp connector chỉ ghép đúng với phích cắm có cùng cấu hình điện và cùng vị trí cực bảo vệ.
• Vỏ connector sử dụng vật liệu PA6 phù hợp với thiết bị điện công nghiệp, hỗ trợ độ bền cơ học và khả năng làm việc trong các điều kiện sử dụng khắt khe hơn ổ cắm dân dụng thông thường.
• Tiếp điểm bằng hợp kim đồng dẫn điện ổn định, kết hợp đầu nối dây dạng vít giúp kỹ thuật viên kiểm soát lực siết và độ chắc chắn của từng dây dẫn.
• Màu đỏ giúp nhận diện nhanh nhóm connector ba pha 400V trong tủ điện, kho thiết bị, công trường hoặc hệ thống có nhiều loại đầu nối khác nhau.
• Thiết kế di động lắp trên cáp cho phép tạo dây nguồn theo chiều dài thực tế, thuận tiện khi cấp điện cho máy móc ở vị trí cách xa tủ phân phối.
• Nắp bảo vệ hỗ trợ che phần tiếp xúc của ổ cắm khi chưa ghép nối, hạn chế bụi bẩn và vật lạ đi vào bên trong connector.

Thông số và đặc tính kỹ thuật chính

Đặc tính	Thông tin
Mã sản phẩm	F2252-6
Loại thiết bị	Connector CEE loại di động, dạng thẳng
Dòng điện định mức	32A
Số cực	5P, cấu hình 3P+N+PE
Điện áp định mức	400V AC
Tần số	50/60Hz
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP66/67
Màu nhận diện	Đỏ
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Hợp kim đồng
Phương pháp đấu dây	Đầu nối dạng vít
Kiểu lắp đặt	Lắp trực tiếp trên cáp di động
Thương hiệu	PCE
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F2252-6

Chức năng của connector

PCE F2252-6 có chức năng tạo điểm kết nối tháo rời giữa dây cáp cấp nguồn và phích cắm công nghiệp tương thích. Connector được lắp ở đầu cáp phía nhận điện, còn phích cắm đực tương ứng được lắp trên dây nguồn hoặc đầu vào của thiết bị.

Nhờ cấu hình 5P, connector truyền đồng thời ba pha L1, L2, L3, dây trung tính N và dây bảo vệ PE. Cấu hình này phù hợp với máy móc ba pha có thêm mạch điều khiển, tải một pha nội bộ hoặc bộ phận phụ trợ cần sử dụng dây trung tính.

Nguyên lý hoạt động

Trong quá trình lắp đặt, các lõi cáp L1, L2, L3, N và PE được đấu vào đúng đầu cực bên trong connector bằng cơ cấu siết vít. Dây PE phải được nhận diện và đấu chính xác vào cực bảo vệ, không được thay thế hoặc đấu chung với dây trung tính.

Khi ghép ổ cắm di động 5P 400V với phích cắm có cùng dòng điện, số cực và vị trí 6H, phần khóa định hướng cơ khí sẽ đưa các tiếp điểm vào đúng vị trí. Các tiếp điểm kim loại sau đó tạo đường dẫn điện liên tục từ cáp nguồn đến thiết bị sử dụng điện.

Vị trí 6H của cực PE đóng vai trò mã hóa cơ khí cho nhóm điện áp tương ứng. Nhờ đó, phích cắm khác vị trí tiếp địa hoặc khác cấu hình không thể ghép đúng hoàn toàn với connector, góp phần giảm nguy cơ kết nối nhầm điện áp.

Sau khi ghép kín, thân vỏ, đầu siết cáp và bề mặt tiếp giáp giúp tạo vùng bảo vệ cho các đầu cực bên trong. Khả năng bảo vệ IP chỉ được duy trì khi connector được lắp đúng kích thước cáp, siết kín, đóng nắp hoặc ghép hoàn chỉnh với phích cắm có cấp bảo vệ tương thích.

Ứng dụng thực tế

• Cấp nguồn cho máy móc sản xuất, máy gia công và dây chuyền công nghiệp sử dụng điện ba pha 400V.
• Lắp trên dây nguồn di động của máy bơm, máy nén khí, thiết bị nâng hạ và máy thi công.
• Kết nối tủ điện phân phối di động với thiết bị tại nhà xưởng, khu bảo trì hoặc khu vực lắp đặt tạm thời.
• Sử dụng trong công trường xây dựng, nhà kho, xưởng cơ khí và khu vực thường xuyên có bụi hoặc nước bắn.
• Tạo dây nối dài công nghiệp cho thiết bị cần cấu hình 3 pha, trung tính và tiếp địa.
• Phục vụ hệ thống sự kiện, sân khấu, triển lãm hoặc khu sản xuất cần tháo lắp và di chuyển nguồn điện định kỳ.

Lưu ý khi lựa chọn và lắp đặt

F2252-6 phải được sử dụng với phích cắm tương thích về dòng điện 32A, số cực 5P, điện áp 400V và vị trí tiếp địa 6H. Không nên cố ghép với đầu nối khác chuẩn, khác số cực hoặc có dòng điện định mức thấp hơn.

Connector không thay thế thiết bị bảo vệ điện. Mạch cấp nguồn cần có CB bảo vệ quá tải, ngắn mạch và thiết bị bảo vệ dòng rò phù hợp với thiết kế hệ thống. Trước khi đấu dây, tháo connector hoặc kiểm tra đầu cực, phải ngắt nguồn, thực hiện khóa cô lập khi cần và xác nhận mạch đã hết điện.

Cáp sử dụng phải có số lõi, tiết diện và đường kính ngoài phù hợp với tải, chiều dài tuyến dây, điều kiện lắp đặt và đầu siết cáp của connector. Việc đấu nối nên được thực hiện bởi kỹ thuật viên điện có chuyên môn để bảo đảm đúng thứ tự pha, dây trung tính và dây tiếp địa.

Cam kết sản phẩm và nơi mua PCE F2252-6 chính hãng

Khi chọn mua connector PCE F2252-6 chính hãng, khách hàng cần kiểm tra đúng mã hàng, cấu hình 32A 5P 400V 6H, cấp bảo vệ và khả năng tương thích với phích cắm đang sử dụng. Lựa chọn đúng ngay từ đầu giúp tránh sai số cực, sai điện áp hoặc phải thay đổi đầu nối sau khi đã hoàn thiện dây cáp.

thietbicodien cung cấp thiết bị điện công nghiệp PCE, hỗ trợ kiểm tra mã sản phẩm, tư vấn lựa chọn phích cắm đối ứng và báo giá theo số lượng hoặc nhu cầu dự án. Đặt mua ổ cắm công nghiệp PCE F2252-6 tại thietbicodien để được tư vấn đúng cấu hình và lựa chọn giải pháp kết nối phù hợp với hệ thống điện thực tế.

Câu hỏi thường gặp về ổ cắm công nghiệp PCE F2252-6

PCE F2252-6 sử dụng cho nguồn điện nào?

Sản phẩm được thiết kế cho nguồn điện xoay chiều ba pha 400V, dòng điện định mức 32A và tần số 50/60Hz. Hệ thống phải có cấu hình dây dẫn phù hợp với 3P+N+PE.

Cấu hình 5P của F2252-6 có ý nghĩa gì?

5P nghĩa là connector có năm cực gồm L1, L2, L3, N và PE. Ba cực pha truyền nguồn điện ba pha, cực N là dây trung tính và cực PE là dây tiếp địa bảo vệ.

Thông số 6H trên connector có tác dụng gì?

6H thể hiện vị trí của cực tiếp địa khi nhìn vào mặt connector theo quy ước mặt đồng hồ. Vị trí này đồng thời tạo mã khóa cơ khí, giúp hạn chế ghép nhầm với đầu nối có điện áp hoặc cấu hình khác.

F2252-6 có thể sử dụng ngoài trời không?

Connector có cấp bảo vệ IP66/67 nên có thể được lựa chọn cho nhiều khu vực công nghiệp ngoài trời hoặc nơi có bụi và nước bắn. Tuy nhiên, đầu nối phải được lắp kín, ghép đúng phích cắm tương thích và không nên để ngâm nước kéo dài ngoài điều kiện thử nghiệm của cấp IP.

F2252-6 cần ghép với loại phích cắm nào?

Sản phẩm cần được ghép với phích cắm CEE 32A, 5P, 400V, vị trí 6H và có kích thước, tiêu chuẩn tương thích. Để duy trì khả năng bảo vệ, nên chọn phích cắm có cấp IP tương đương.

Connector này có tự bảo vệ quá tải hoặc chống giật không?

Không. F2252-6 chỉ thực hiện chức năng kết nối điện. Hệ thống vẫn cần CB bảo vệ quá tải, ngắn mạch và RCD hoặc RCBO phù hợp theo thiết kế, môi trường sử dụng và quy định an toàn điện.

Có được cắm hoặc rút F2252-6 khi thiết bị đang hoạt động không?

Để giảm nguy cơ hồ quang, cháy tiếp điểm và tai nạn điện, nên ngắt tải và cô lập nguồn trước khi cắm, rút hoặc tháo connector. Không dùng ổ cắm như một công tắc đóng cắt thường xuyên nếu hệ thống không được thiết kế cho mục đích đó.
