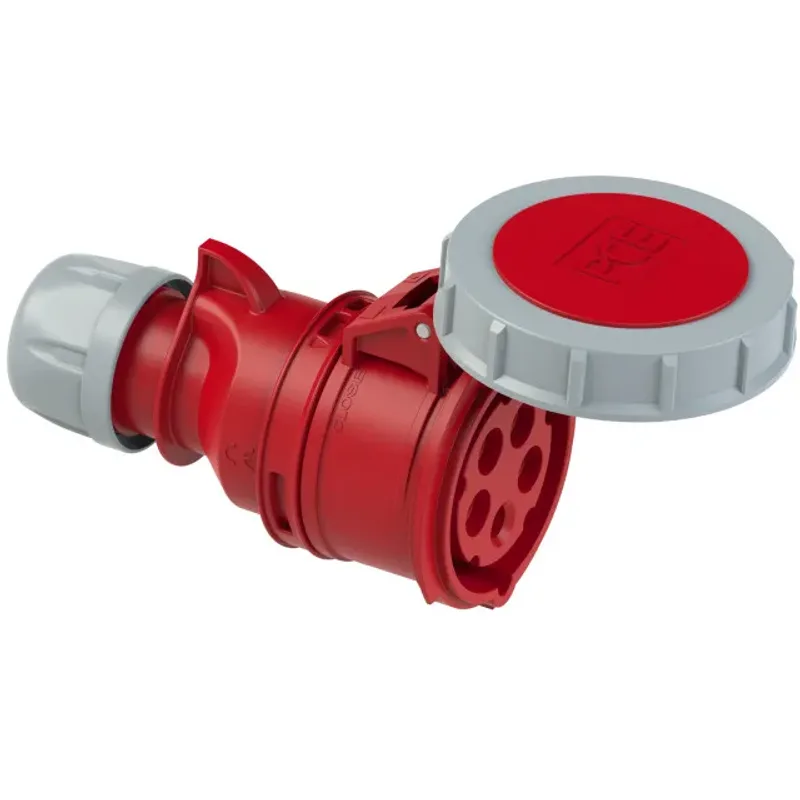

Ổ cắm Công nghiệp (Connector) loại di động PCE F2152-6 (16A - 5P - 400V - 6H - IP67)

1) Giới thiệu & nguồn gốc thương hiệu – Ổ cắm công nghiệp PCE F2152-6

Ổ cắm công nghiệp PCE F2152-6 là connector loại di động thuộc dòng SHARK, được thiết kế để lắp ở đầu dây cáp và tạo điểm kết nối điện ba pha an toàn cho máy móc, thiết bị hoặc dây dẫn nối dài. Sản phẩm có cấu hình 16A, 5P, 400V, 6H, IP67, phù hợp với hệ thống sử dụng ba dây pha, dây trung tính và dây bảo vệ tiếp địa.

PCE là thương hiệu của PC Electric Gesellschaft m.b.H. tại Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm công nghiệp CEE, tủ phân phối điện và các giải pháp kết nối điện chuyên dụng. PCE bắt đầu sản xuất phích cắm và connector CEE từ năm 1973, xây dựng danh mục sản phẩm phục vụ nhà máy, công trường, hệ thống máy móc và nhiều môi trường làm việc chuyên nghiệp.

Với kết cấu thẳng, thân connector bằng nhựa PA6, tiếp điểm đồng thau và phương thức đấu dây bằng vít, connector PCE F2152-6 đáp ứng nhu cầu kết nối điện linh hoạt, chắc chắn và thuận tiện cho các thiết bị thường xuyên phải di chuyển hoặc tháo lắp.

2) Ưu điểm và tính năng nổi bật của PCE F2152-6

Kết nối điện ba pha đầy đủ dây trung tính và tiếp địa

Cấu hình 5 cực 3P+N+PE cho phép truyền ba pha L1, L2, L3, dây trung tính N và dây bảo vệ PE trong cùng một connector. Cấu hình này phù hợp với máy móc hoặc tủ điện cần sử dụng đồng thời nguồn động lực ba pha và nguồn phụ tải lấy qua dây trung tính.

Cấp bảo vệ IP67 cho môi trường công nghiệp

Khi được đấu cáp, siết kín và ghép nối đúng với thiết bị tương thích, ổ cắm di động IP67 giúp hạn chế bụi và nước xâm nhập vào vùng tiếp điểm. Đây là ưu điểm quan trọng khi sử dụng tại công trường, khu vực sản xuất, nhà xưởng có độ ẩm cao hoặc các vị trí ngoài trời có mái che.

Mã hóa 6H và màu đỏ dễ nhận diện

Vị trí khóa 6H kết hợp với màu đỏ đặc trưng của nhóm điện áp 400V giúp người vận hành nhận biết nhanh loại connector cần sử dụng. Cơ cấu định vị cơ khí hạn chế việc ghép nhầm với phích cắm có cấp điện áp, số cực hoặc vị trí khóa không tương thích.

Kết cấu chắc chắn, thuận tiện cho dây cáp di động

Vỏ PA6 có độ bền cơ học phù hợp với điều kiện vận hành công nghiệp. Đầu siết cáp giúp giữ dây, giảm tác động của lực kéo lên vị trí đấu nối. Tiếp điểm bằng đồng thau và đầu nối vít hỗ trợ duy trì kết nối điện ổn định khi được thi công đúng kỹ thuật.

• Phù hợp làm đầu nối cho dây cáp điện ba pha di động.
• Nắp đậy giúp che vùng tiếp điểm khi connector chưa được sử dụng.
• Kiểu cắm thẳng thuận tiện khi thao tác và bố trí dây dẫn.
• Có thể tháo lắp để kiểm tra, đấu nối hoặc bảo trì đầu cáp.
• Phù hợp với phích cắm công nghiệp cùng chuẩn, cùng dòng điện, số cực, điện áp và vị trí 6H.

Thông số kỹ thuật được xác minh

Thông số	Giá trị
Loại sản phẩm	Ổ cắm nối CEE loại di động, dòng SHARK
Mã hàng	F2152-6
Dòng điện định mức	16A
Số cực	5 cực, cấu hình 3P+N+PE
Điện áp và tần số định mức	200/346V AC đến 240/415V AC, 50/60Hz
Điện áp nhận diện theo EN 60309-2	400V, 50/60Hz
Vị trí khóa	6H
Màu nhận diện	Đỏ
Cấp bảo vệ	IP67
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau CuZn
Phương thức đấu nối	Đầu nối vít
Kiểu đầu vào cáp	Đai siết cáp
Tiết diện dây mềm phù hợp	1 đến 2,5 mm²
Đường kính ngoài của cáp	8 đến 16 mm
Kích thước tham khảo	Dài 147 mm, đường kính lớn nhất 92 mm
Nhiệt độ môi trường làm việc	-25°C đến 40°C
Khả năng chịu nhiệt của vật liệu	-25°C đến 80°C
Cấp chịu va đập do PCE thử nghiệm	IK10
Xuất xứ	Áo

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm nối di động

PCE F2152-6 được sử dụng làm đầu connector cái trên dây cáp điện. Sản phẩm tiếp nhận phích cắm đực tương thích để hình thành một điểm kết nối có thể tháo rời giữa nguồn điện, dây nối dài và thiết bị sử dụng điện.

Connector không thực hiện chức năng đóng cắt, bảo vệ quá tải hoặc chống dòng rò. Mạch điện cấp cho sản phẩm vẫn phải được trang bị thiết bị bảo vệ phù hợp như MCB, MCCB, cầu chì và RCD hoặc RCBO theo đặc điểm của hệ thống.

Nguyên lý hoạt động

Khi lắp đặt, các dây pha L1, L2, L3, dây trung tính N và dây bảo vệ PE được đấu vào đúng đầu nối vít bên trong connector. Đai siết phía sau giữ chặt vỏ cáp, hạn chế lực kéo hoặc xoắn truyền trực tiếp tới các đầu dây.

Khi phích cắm tương thích được đưa vào theo đúng rãnh định vị 400V 6H, các chân dẫn điện của phích tiếp xúc với các ống tiếp điểm bên trong ổ cắm. Mạch điện được nối liên tục từ nguồn tới tải qua từng cực tương ứng. Dây PE tạo đường dẫn tiếp địa bảo vệ cho vỏ kim loại của máy hoặc thiết bị khi hệ thống được đấu nối đúng quy định.

Nắp đậy, thân connector và đầu siết cáp phối hợp tạo thành lớp bao che cho vùng tiếp điểm. Hiệu quả bảo vệ IP67 chỉ được duy trì khi sản phẩm được lắp đúng, sử dụng cáp có kích thước phù hợp, siết kín các bộ phận và ghép với phích cắm có cấp bảo vệ tương ứng.

Ứng dụng tiêu biểu

• Kết nối nguồn cho động cơ, máy bơm và thiết bị điện ba pha công suất phù hợp.
• Lắp trên dây cáp nối dài dùng tại nhà máy, xưởng cơ khí và dây chuyền sản xuất.
• Cấp điện tạm thời cho máy móc tại công trường xây dựng và khu vực lắp đặt.
• Kết nối tủ điện di động, hộp phân phối điện và thiết bị phục vụ bảo trì.
• Sử dụng trong kho hàng, khu sản xuất, sân khấu, sự kiện và các hệ thống điện ngoài trời.

Lưu ý khi lắp đặt và vận hành

Việc đấu nối phải được thực hiện khi nguồn điện đã được cô lập và xác nhận hết điện. Người thi công cần đấu đúng ký hiệu L1, L2, L3, N và PE; tuốt dây đúng chiều dài; siết đầu nối với lực phù hợp; đồng thời kiểm tra độ chắc chắn của đầu siết cáp trước khi đưa vào sử dụng.

Không ghép ổ cắm 16A 5P 400V với phích cắm khác dòng điện, khác số cực hoặc khác vị trí khóa. Không đóng hoặc ngắt tải lớn bằng cách rút phích trực tiếp khi mạch đang mang điện, trừ khi hệ thống và thiết bị ghép nối được thiết kế cho thao tác đó.

4) Cam kết và nơi mua ổ cắm PCE F2152-6 chính hãng

Khi lựa chọn ổ cắm công nghiệp PCE F2152-6 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 16A, 5P, 400V, vị trí 6H và cấp bảo vệ IP67 để tránh nhầm với các phiên bản có số cực hoặc dòng điện khác.

Để được tư vấn lựa chọn connector tương thích, kiểm tra cấu hình hệ thống và nhận báo giá theo số lượng, hãy đặt mua sản phẩm chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu mã hàng, lựa chọn phích cắm đi kèm và giải đáp các yêu cầu sử dụng trong nhà máy, công trường hoặc dự án điện công nghiệp.

Câu hỏi thường gặp (FAQ)

PCE F2152-6 là phích cắm hay ổ cắm?

F2152-6 là ổ cắm nối cái loại di động, thường được lắp ở đầu dây cáp. Sản phẩm tiếp nhận phích cắm đực có cùng dòng điện, số cực, điện áp, vị trí khóa và tiêu chuẩn kết nối.

Ổ cắm F2152-6 sử dụng cho nguồn điện nào?

Sản phẩm được thiết kế cho hệ thống điện ba pha có dây trung tính và dây bảo vệ tiếp địa. Năm cực của connector tương ứng với L1, L2, L3, N và PE.

F2152-6 có thể kết nối với mọi phích cắm 5 cực không?

Không. Phích cắm phải tương thích về dòng điện 16A, cấu hình 5 cực, nhóm điện áp 400V, vị trí khóa 6H và kích thước cơ khí theo chuẩn áp dụng. Không nên cố ghép các thiết bị khác định mức.

Cấp bảo vệ IP67 có cho phép sử dụng ngoài trời không?

Có thể sử dụng trong các khu vực ngoài trời phù hợp khi connector được lắp đúng kỹ thuật và ghép kín với phích cắm tương thích. Tuy nhiên, cần tránh để đầu nối hở, ngâm nước kéo dài hoặc đặt tại vị trí có nguy cơ hư hỏng cơ học.

PCE F2152-6 có tích hợp bảo vệ quá tải hoặc chống giật không?

Không. Connector chỉ có chức năng kết nối và truyền điện. Hệ thống phải có thiết bị bảo vệ quá dòng, ngắn mạch và dòng rò phù hợp được lắp ở phía nguồn.

Có thể tự đấu dây cho ổ cắm PCE F2152-6 không?

Việc đấu dây nên do người có chuyên môn về điện thực hiện. Trước khi tháo lắp cần ngắt nguồn, khóa cô lập nếu cần, xác nhận hết điện và kiểm tra đúng thứ tự các dây pha, trung tính và tiếp địa.

Làm thế nào để duy trì cấp bảo vệ IP67?

Cần chọn cáp đúng đường kính, lắp gioăng và các chi tiết đúng vị trí, siết kín đầu cáp, đóng nắp khi không sử dụng và ghép connector với phích cắm có cấp bảo vệ tương ứng. Các bề mặt làm kín cũng cần được giữ sạch và không bị nứt, biến dạng.
