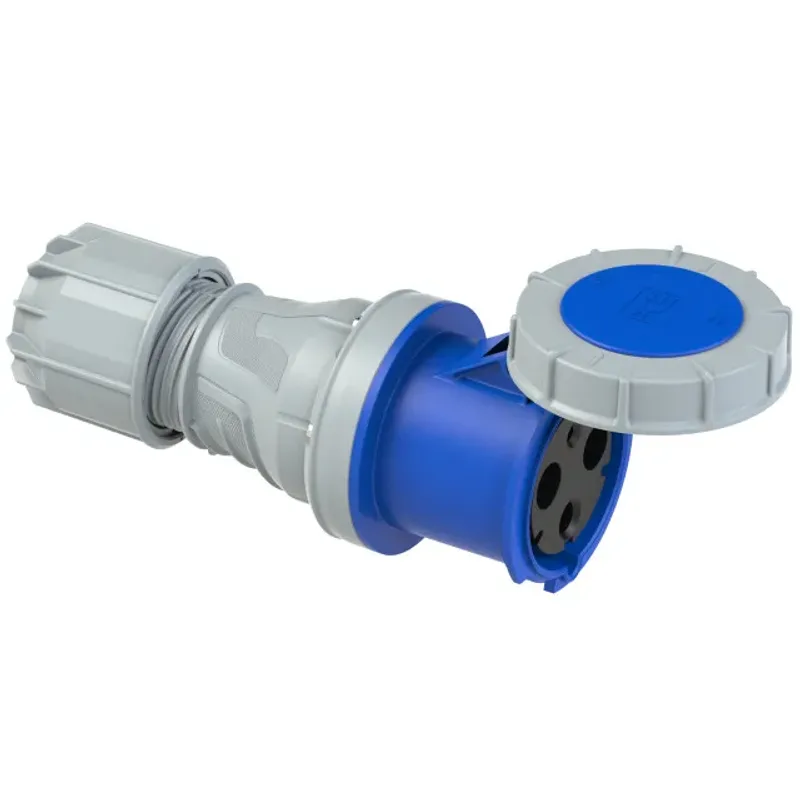

Ổ cắm Công nghiệp (Connector) loại di động PCE F243-6 (125A - 3P - 230V - 6H - IP66/67)

Giới thiệu ổ cắm công nghiệp di động PCE F243-6

Ổ cắm công nghiệp di động PCE F243-6 là connector CEE công suất lớn thuộc dòng POWER TWIST, được thiết kế để tạo điểm nối nguồn chắc chắn cho hệ thống điện công nghiệp. Sản phẩm phù hợp với các đường cấp điện 230V cần khả năng chịu dòng cao, kết nối ổn định và bảo vệ tốt trước bụi, nước trong môi trường làm việc khắc nghiệt.

PCE, tên đầy đủ PC Electric Gesellschaft m.b.H., là thương hiệu thiết bị điện công nghiệp của Áo, chuyên sản xuất phích cắm, ổ cắm CEE, thiết bị phân phối điện và các giải pháp kết nối nguồn chuyên dụng. PCE bắt đầu sản xuất các dòng phích cắm và connector CEE từ năm 1973, đồng thời phát triển danh mục sản phẩm phục vụ nhà máy, công trường, trung tâm dữ liệu, cảng biển và ngành tổ chức sự kiện.

Model F243-6 có cấu hình 3 cực dạng 2P+PE, vị trí tiếp điểm bảo vệ tại 6H và màu nhận diện xanh dành cho cấp điện áp 200–250V AC. Thiết kế dạng di động cho phép lắp trực tiếp vào đầu cáp để tạo dây nối nguồn công suất lớn, thuận tiện khi cần bố trí hoặc thay đổi vị trí cấp điện.

Ưu điểm và tính năng nổi bật của PCE F243-6

Điểm nổi bật của connector di động 125A này là khả năng kết hợp giữa độ bền cơ học, khả năng làm kín và chất lượng tiếp xúc điện. Kết cấu POWER TWIST hỗ trợ ghép nối chắc chắn với phích cắm CEE tương thích, hạn chế tình trạng đầu nối bị lỏng khi cáp chịu rung động hoặc lực kéo trong quá trình sử dụng.

• Vỏ PA6 có độ bền cơ học cao, phù hợp với điều kiện sử dụng công nghiệp.
• Tiếp điểm bằng đồng thau kết hợp lò xo lá CuBe giúp duy trì lực ép tiếp xúc ổn định.
• Cấp bảo vệ IP66/IP67 hỗ trợ chống bụi và chống nước khi sản phẩm được lắp ráp, siết kín và ghép nối đúng yêu cầu.
• Cấu hình 2P+PE cung cấp hai cực mang điện và một cực bảo vệ tiếp địa.
• Vị trí định hướng 6H và màu xanh giúp nhận biết đúng nhóm điện áp, hạn chế cắm nhầm với connector có cấu hình khác.
• Đầu cáp sử dụng đai siết và cơ cấu giảm lực kéo, góp phần bảo vệ phần đấu dây bên trong.
• Đầu nối vít dạng khung cho phép cố định dây dẫn tiết diện lớn chắc chắn.
• Khả năng chịu va đập IK10 theo thử nghiệm của nhà sản xuất, phù hợp với môi trường có nguy cơ va chạm cơ học.

Thông số kỹ thuật đã được xác minh

Thông số	Giá trị
Mã sản phẩm	F243-6 / Article 243-6
Loại sản phẩm	CEE connector di động POWER TWIST
Dòng điện định mức	125A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số định mức	200–250V AC, 50/60Hz
Điện áp nhận diện theo EN 60309-2	230V, màu xanh
Vị trí tiếp điểm bảo vệ	6H
Cấp bảo vệ	IP66/IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau, lò xo lá CuBe
Phương thức đấu nối	Đầu nối vít dạng khung
Tiết diện dây dẫn mềm	16–50 mm²
Đường kính cáp phù hợp	22,5–50 mm
Kiểu đầu vào cáp	Đai siết cáp
Kích thước tham khảo	Dài 287 mm, đường kính lớn nhất 124 mm
Nhiệt độ môi trường làm việc	-25°C đến 40°C
Khả năng chịu nhiệt của vật liệu	-25°C đến 80°C
Cấp chịu va đập	IK10 theo thử nghiệm của nhà sản xuất
Khối lượng tịnh	1,060 kg
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F243-6

Chức năng kết nối nguồn

PCE F243-6 được lắp ở đầu cáp điện để tạo một ổ cắm nối di động, tiếp nhận phích cắm CEE đực có cùng dòng điện, điện áp, số cực và vị trí 6H. Sản phẩm có nhiệm vụ truyền điện từ dây cấp nguồn đến thiết bị, dây nối dài hoặc cụm phân phối điện phía sau, đồng thời duy trì đường dẫn tiếp địa bảo vệ PE.

Nguyên lý hoạt động

Khi phích cắm tương thích được đưa đúng hướng vào connector, cơ cấu định vị sẽ căn chỉnh các cực điện và cực PE. Các chân cắm tiếp xúc với ống tiếp điểm bằng đồng thau bên trong; lò xo lá CuBe duy trì lực ép lên bề mặt tiếp xúc nhằm giảm nguy cơ lỏng mối nối và phát nhiệt do điện trở tiếp xúc tăng.

Sau khi ghép hoàn toàn, cơ cấu POWER TWIST giúp cố định hai đầu nối và hỗ trợ duy trì độ kín của cụm kết nối. Phần đai siết cáp ở phía sau giữ chặt vỏ cáp, giảm lực kéo truyền trực tiếp tới các đầu dây đã đấu vào cọc vít. Để đạt mức bảo vệ IP66/IP67, connector phải được lắp đúng đường kính cáp, siết kín các bộ phận và ghép với phích cắm có cấp bảo vệ tương ứng.

Vị trí 6H và màu xanh là các yếu tố nhận diện cơ khí, giúp connector chỉ ghép với đầu cắm có cấu hình phù hợp. Đây là biện pháp hạn chế nhầm lẫn giữa các cấp điện áp, nhưng không thay thế thiết bị bảo vệ quá dòng, ngắn mạch, dòng rò hoặc quy trình kiểm tra điện trước khi vận hành.

Ứng dụng điển hình

Ổ cắm công nghiệp 125A 230V phù hợp với các hệ thống cần kết nối nguồn di động có dòng tải lớn, đặc biệt tại những vị trí thường xuyên phải lắp đặt, tháo dỡ hoặc thay đổi tuyến cáp.

• Dây cấp nguồn và dây nối dài công suất lớn trong nhà máy, xưởng sản xuất.
• Hệ thống phân phối điện tạm thời tại công trường xây dựng.
• Kết nối máy móc, thiết bị thi công hoặc cụm tải sử dụng nguồn 200–250V AC.
• Hệ thống điện cho sân khấu, triển lãm và sự kiện ngoài trời.
• Khu vực cảng, kho bãi và cơ sở bảo trì có môi trường bụi hoặc ẩm.
• Kết nối giữa nguồn phát điện, tủ phân phối di động và đường cáp tải khi các thông số điện hoàn toàn tương thích.

Lưu ý khi lắp đặt và sử dụng

• Chỉ sử dụng với phích cắm có cùng cấu hình 125A, 3 cực, 200–250V và vị trí 6H.
• Lựa chọn cáp và dây dẫn phù hợp với dòng tải, điều kiện lắp đặt và quy định điện hiện hành.
• Đấu đúng các cực mang điện và cực tiếp địa PE; không được bỏ qua dây bảo vệ.
• Siết cọc đấu dây, đai giữ cáp và thân connector theo hướng dẫn kỹ thuật của nhà sản xuất.
• Không đóng hoặc ngắt kết nối khi mạch đang mang tải lớn, trừ khi hệ thống đã có giải pháp đóng cắt phù hợp.
• Trang bị thiết bị bảo vệ quá dòng, ngắn mạch và dòng rò theo đặc điểm của hệ thống điện.
• Việc lắp đặt nên được thực hiện bởi kỹ thuật viên điện có chuyên môn và phải xác nhận hết điện trước khi thao tác.

Cam kết và nơi mua ổ cắm PCE F243-6 chính hãng

Khi chọn mua ổ cắm công nghiệp PCE F243-6 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 125A, 3 cực, điện áp 230V, vị trí 6H và cấp bảo vệ IP66/IP67. Việc lựa chọn đúng phiên bản đặc biệt quan trọng vì các đầu nối CEE khác điện áp, số cực hoặc vị trí tiếp địa không thể sử dụng thay thế tùy tiện.

thietbicodien cung cấp thiết bị điện công nghiệp PCE phục vụ nhu cầu thay thế, bảo trì và triển khai dự án. Khách hàng được hỗ trợ kiểm tra cấu hình đầu cắm đối ứng, lựa chọn tiết diện cáp và xác định sản phẩm phù hợp với hệ thống thực tế.

Để nhận tư vấn, kiểm tra tình trạng hàng và yêu cầu báo giá model F243-6, hãy đặt mua sản phẩm chính hãng tại thietbicodien.

Câu hỏi thường gặp về PCE F243-6

PCE F243-6 là phích cắm hay ổ cắm?

F243-6 là ổ cắm nối CEE loại di động, còn được gọi là connector hoặc ổ cắm cái gắn ở đầu cáp. Sản phẩm tiếp nhận một phích cắm đực có cấu hình tương thích.

Cấu hình 3P của F243-6 có ý nghĩa gì?

Trong model này, cấu hình 3 cực tương ứng với 2P+PE, gồm hai cực mang điện và một cực tiếp địa bảo vệ. Đây không phải là connector ba pha ba dây.

PCE F243-6 sử dụng cho điện áp nào?

Sản phẩm được thiết kế cho điện áp định mức 200–250V AC, tần số 50/60Hz. Điện áp nhận diện theo EN 60309-2 là 230V và connector có màu xanh.

Ý nghĩa của vị trí 6H là gì?

6H mô tả vị trí định hướng của cực tiếp địa theo mặt đồng hồ trên đầu nối CEE. Cấu trúc này giúp ngăn việc ghép F243-6 với phích cắm có nhóm điện áp hoặc vị trí tiếp địa không tương thích.

F243-6 có thể sử dụng ngoài trời không?

Connector có cấp bảo vệ IP66/IP67 nên phù hợp với nhiều môi trường bụi, ẩm hoặc ngoài trời. Tuy nhiên, mức bảo vệ chỉ được duy trì khi đầu nối được lắp đúng cáp, siết kín hoàn toàn và ghép với phích cắm có cấp bảo vệ tương ứng.

F243-6 có thể đấu dây tiết diện bao nhiêu?

Theo dữ liệu kỹ thuật của nhà sản xuất, connector hỗ trợ dây dẫn mềm có tiết diện từ 16 đến 50 mm² và cáp có đường kính ngoài từ 22,5 đến 50 mm. Tiết diện thực tế phải được tính toán theo dòng tải, chiều dài tuyến cáp và điều kiện lắp đặt.

Ổ cắm PCE F243-6 có tích hợp bảo vệ quá tải không?

Không. Đây là thiết bị kết nối điện, không phải aptomat hay thiết bị chống dòng rò. Hệ thống phải được trang bị thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phù hợp ở phía nguồn.

Có thể dùng phích cắm khác dòng điện với F243-6 không?

Không nên sử dụng đầu cắm khác dòng điện, số cực, điện áp hoặc vị trí 6H. Chỉ ghép connector với phích cắm CEE tương thích hoàn toàn để bảo đảm tiếp xúc điện, độ kín và an toàn vận hành.
