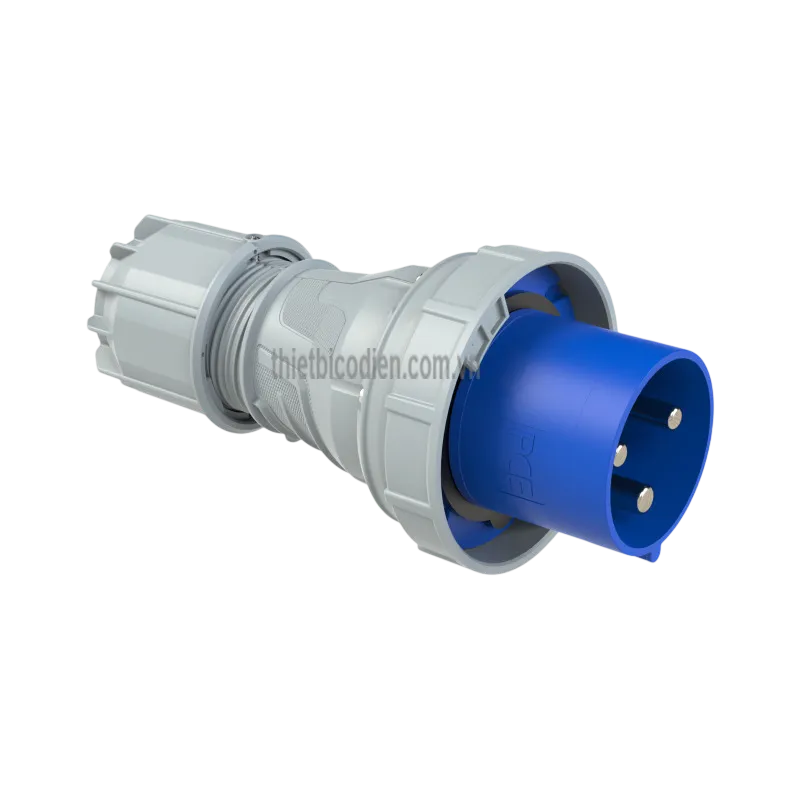

Phích cắm PCE F043-6 (125A - 3P - 230V - 6H - IP67)

1. Giới thiệu Phích cắm PCE F043-6 125A 3P 230V IP67

Phích cắm PCE F043-6 là phích cắm công nghiệp di động thuộc dòng POWER TWIST, được thiết kế để kết nối nguồn điện xoay chiều 230V có dòng tải lớn trong nhà máy, công trường và hệ thống cấp điện tạm thời. Sản phẩm có dòng định mức 125A, cấu hình 3 cực 2P+PE, vị trí cực tiếp địa 6H và cấp bảo vệ IP66/IP67.

Cần lưu ý rằng ký hiệu 3P trên F043-6 thể hiện phích có ba cực gồm hai cực mang điện và một cực bảo vệ PE. Đây không phải loại phích ba pha 3P+PE. Cấu hình 2P+PE phù hợp với nguồn điện xoay chiều 200–250V, thường được sử dụng cho đường cấp điện một pha 230V công suất lớn.

Nguồn gốc thương hiệu PCE

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp có trụ sở tại Áo. Hãng chuyên sản xuất phích cắm, ổ cắm CEE, bộ chia nguồn, cuộn cáp và các giải pháp phân phối điện dùng trong môi trường công nghiệp.

Các sản phẩm PCE được phát triển theo cấu hình kết nối tiêu chuẩn hóa, giúp người sử dụng nhận biết đúng điện áp, dòng điện, số cực và vị trí tiếp địa trước khi ghép nối. Model F043-6 được sản xuất tại Áo, hướng đến những ứng dụng cần kết nối điện 230V ổn định, chắc chắn và có khả năng chống bụi, chống nước cao.

2. Ưu điểm và tính năng nổi bật của PCE F043-6

• Dòng định mức 125A đáp ứng các đường cấp nguồn 230V có công suất lớn hơn đáng kể so với phích cắm dân dụng.
• Cấu hình 3 cực 2P+PE cung cấp hai cực mang điện và một cực nối đất bảo vệ, phù hợp với nguồn xoay chiều 200–250V.
• Cấp bảo vệ IP66/IP67 hỗ trợ hạn chế bụi và nước xâm nhập khi phích được lắp ghép đúng với ổ cắm tương thích.
• Vỏ phích bằng PA6 có kết cấu cứng vững, phù hợp với điều kiện sử dụng thường gặp tại công trường và khu vực sản xuất.
• Tiếp điểm bằng đồng thau mạ niken giúp duy trì khả năng tiếp xúc điện trong môi trường công nghiệp.
• Đầu nối dây dạng khung siết vít tạo liên kết cơ khí chắc chắn với dây dẫn có tiết diện lớn.
• Vị trí tiếp địa 6H giúp định hướng cơ khí và hạn chế ghép nhầm với ổ cắm có cấu hình điện áp khác.
• Cơ cấu siết cáp hỗ trợ giữ dây, giảm lực kéo truyền trực tiếp vào các đầu cực và duy trì độ kín tại vị trí cáp đi vào phích.
• Phích có chân pilot để sử dụng trong mạch điều khiển hoặc liên động khi ổ cắm và hệ thống điện được thiết kế tương thích.

Thông số kỹ thuật chính

Thông số	Giá trị
Mã sản phẩm	F043-6
Loại thiết bị	Phích cắm CEE công nghiệp di động POWER TWIST
Dòng điện định mức	125A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số	200–250V AC, 50/60Hz
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP66/IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau mạ niken, có chân pilot
Kiểu đấu nối	Đầu cực dạng khung siết vít
Tiết diện dây mềm phù hợp	16–50 mm²
Đường kính cáp phù hợp	22,5–50 mm
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng của F043-6

Chức năng của phích cắm

Phích cắm công nghiệp 125A 230V có nhiệm vụ tạo điểm kết nối tháo lắp được giữa dây nguồn và ổ cắm CEE tương ứng. Khi ghép đúng ổ cắm 125A, 3 cực, 230V, 6H, các chân dẫn điện của phích tiếp xúc với các ống tiếp điểm bên trong ổ cắm để truyền điện đến thiết bị hoặc tủ phân phối phía sau.

Cực PE tạo đường nối đất bảo vệ cho vỏ kim loại của thiết bị sử dụng điện. Trong trường hợp xảy ra lỗi cách điện, dây PE hỗ trợ dẫn dòng sự cố về hệ thống tiếp địa để thiết bị bảo vệ phía nguồn có điều kiện tác động. Phích cắm không tự thực hiện chức năng bảo vệ quá tải, ngắn mạch hoặc chống dòng rò, vì vậy mạch điện vẫn phải có MCCB, cầu chì, RCD hoặc thiết bị bảo vệ phù hợp.

Nguyên lý định hướng 6H

Kết cấu CEE sử dụng vị trí cực tiếp địa theo mặt đồng hồ để phân biệt các nhóm điện áp và cấu hình sử dụng. Với PCE F043-6 6H, cực tiếp địa được bố trí tại vị trí 6 giờ. Phích chỉ có thể ghép đúng với ổ cắm có cùng dòng định mức, số cực, vị trí định hướng và cấu hình cơ khí tương thích.

Cơ chế này giúp giảm nguy cơ cắm nhầm phích 230V vào ổ cắm dành cho một cấp điện áp khác. Người lắp đặt không được mài, cắt hoặc thay đổi rãnh định hướng để ép hai thiết bị không tương thích ghép với nhau.

Vai trò của chân pilot

F043-6 có chân pilot dùng cho mạch điều khiển phụ trợ. Khi được kết hợp với ổ cắm và mạch liên động phù hợp, chân pilot có thể tham gia điều khiển thiết bị đóng cắt phía nguồn nhằm hạn chế việc tách phích khi tải vẫn đang hoạt động.

Chân pilot không có nghĩa là phích tự động ngắt điện trong mọi hệ thống. Chức năng này chỉ phát huy khi chân pilot được đấu nối đúng vào mạch điều khiển đã được thiết kế cho mục đích liên động.

Ứng dụng tiêu biểu

• Cấp nguồn 230V một pha dòng lớn cho máy móc và thiết bị công nghiệp di động.
• Kết nối máy phát điện với tủ phân phối điện tạm thời có cấu hình tương thích.
• Sử dụng trong công trường xây dựng, khu bảo trì và dây chuyền sản xuất.
• Cấp điện cho thiết bị gia nhiệt, hệ thống kỹ thuật hoặc tải công suất lớn dùng nguồn 230V.
• Kết nối nguồn tại khu vực tổ chức sự kiện, sân khấu và hệ thống điện lưu động.
• Ứng dụng tại nhà xưởng, kho vận, cảng hoặc khu vực ngoài trời cần mức bảo vệ cao.

Lưu ý khi lắp đặt và vận hành

• Xác nhận nguồn điện đã được cô lập và khóa an toàn trước khi mở phích để đấu dây.
• Đấu đúng hai cực mang điện và cực PE theo ký hiệu trên bộ phận mang tiếp điểm.
• Lựa chọn cáp có tiết diện phù hợp với dòng tải, chiều dài đường dây, phương pháp lắp đặt và điều kiện tản nhiệt.
• Siết đầu cực và cơ cấu giữ cáp theo hướng dẫn kỹ thuật của nhà sản xuất.
• Chỉ sử dụng với ổ cắm 125A, 3 cực, 200–250V và vị trí tiếp địa 6H tương thích.
• Không cắm hoặc rút phích khi tải lớn đang hoạt động; cần ngắt thiết bị đóng cắt phía nguồn trước khi thao tác.
• Kiểm tra tình trạng chân cắm, gioăng kín, đầu siết cáp và vỏ phích định kỳ.
• Không tiếp tục sử dụng nếu xuất hiện dấu hiệu cháy xém, biến dạng, nứt vỏ hoặc tiếp điểm quá nhiệt.

4. Cam kết và nơi mua Phích cắm PCE F043-6 chính hãng

Việc chọn đúng phích cắm PCE F043-6 chính hãng giúp bảo đảm sự tương thích giữa dòng điện, điện áp, số cực, vị trí tiếp địa và ổ cắm sử dụng trong hệ thống. Khách hàng cần đặc biệt phân biệt F043-6 2P+PE 230V với các mẫu 125A dành cho nguồn ba pha 400V.

Đặt mua sản phẩm tại thietbicodien để được hỗ trợ kiểm tra đúng mã hàng, tư vấn lựa chọn ổ cắm ghép nối, tiết diện cáp và cấu hình bảo vệ phù hợp. thietbicodien cung cấp thiết bị điện công nghiệp chính hãng, nguồn gốc rõ ràng và hỗ trợ báo giá cho nhu cầu mua lẻ, bảo trì hoặc dự án.

Câu hỏi thường gặp về Phích cắm PCE F043-6

PCE F043-6 là phích cắm một pha hay ba pha?

F043-6 là phích cắm 230V cấu hình 2P+PE, thường dùng cho nguồn xoay chiều một pha. Ký hiệu 3P trong tên sản phẩm thể hiện tổng số ba cực hoặc ba chân, không có nghĩa là nguồn điện ba pha 3P+PE.

Phích cắm F043-6 có dùng được với ổ cắm 125A 400V không?

Không. Phích 230V 6H phải được ghép với ổ cắm có cùng dòng 125A, ba cực, điện áp 200–250V và vị trí tiếp địa 6H. Ổ cắm 400V thường có số cực hoặc vị trí định hướng khác nên không tương thích.

Cấp bảo vệ IP67 có nghĩa là phích luôn chống nước hoàn toàn không?

Không. Mức bảo vệ IP67 chỉ được duy trì khi phích còn nguyên vẹn, được đấu cáp đúng, siết kín và ghép hoàn chỉnh với ổ cắm tương thích. Phích bị nứt, lỏng đầu cáp hoặc chưa cắm kín có thể không còn đạt mức bảo vệ thiết kế.

F043-6 có thể dùng để đóng cắt tải 125A trực tiếp không?

Không nên sử dụng phích như một công tắc đóng cắt tải. Trước khi cắm hoặc rút, cần ngắt tải bằng MCCB, cầu dao cách ly hoặc thiết bị đóng cắt phù hợp ở phía nguồn để hạn chế hồ quang và hư hỏng tiếp điểm.

Chân pilot trên phích cắm có tác dụng gì?

Chân pilot được dùng cho mạch điều khiển hoặc liên động khi hệ thống có ổ cắm và thiết bị đóng cắt tương thích. Mạch này có thể hỗ trợ ngắt tải trước khi phích bị tách hoàn toàn, nhưng phải được thiết kế và đấu nối đúng.

Nên sử dụng dây dẫn có tiết diện bao nhiêu cho F043-6?

Đầu cực của sản phẩm phù hợp với dây mềm có tiết diện trong khoảng 16–50 mm². Tiết diện thực tế phải được kỹ sư lựa chọn theo dòng tải, chiều dài cáp, độ sụt áp, phương pháp đi dây và tiêu chuẩn an toàn của công trình.

F043-6 có tự bảo vệ quá tải và ngắn mạch không?

Không. Phích cắm chỉ làm nhiệm vụ kết nối điện. Đường cấp nguồn phải được trang bị thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phù hợp với tiết diện dây, tải sử dụng và yêu cầu của hệ thống.

Ứng dụng nào phù hợp nhất với PCE F043-6?

Sản phẩm phù hợp với đường cấp nguồn 230V một pha dòng lớn cho máy móc công nghiệp, tủ điện lưu động, máy phát điện, thiết bị gia nhiệt và hệ thống phân phối điện tạm thời trong môi trường cần khả năng chống bụi, chống nước cao.
