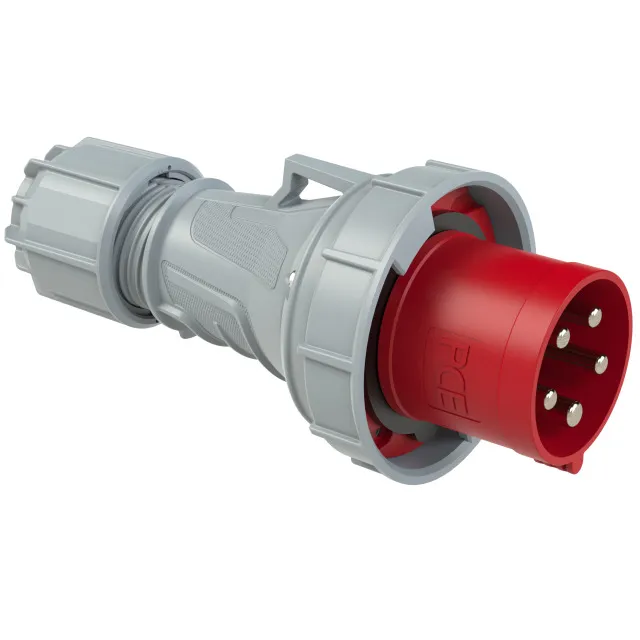

Phích cắm PCE F035-6 (63A - 5P - 400V - 6H - IP67)

1) Giới thiệu Phích cắm PCE F035-6 và nguồn gốc thương hiệu

Phích cắm PCE F035-6 là phích cắm CEE công nghiệp dạng di động, được thiết kế để kết nối nguồn điện ba pha cho máy móc, thiết bị và hệ thống phân phối điện tại nhà máy, công trường hoặc khu vực làm việc có yêu cầu cao về độ kín. Sản phẩm thuộc dòng POWER TWIST của thương hiệu PCE, nổi bật với kết cấu chắc chắn, đầu nối bắt vít và khả năng sử dụng trong môi trường công nghiệp.

Model F035-6 tương ứng mã 035-6 trong tài liệu kỹ thuật của PC Electric GmbH. Sản phẩm được sản xuất tại Áo và thuộc nhóm phích cắm công nghiệp CEE theo hệ thống tiêu chuẩn IEC 60309. Cấu hình chân cắm, màu nhận diện và vị trí tiếp địa được chuẩn hóa nhằm hạn chế việc ghép nối nhầm với ổ cắm có thông số không tương thích.

PC Electric GmbH được thành lập từ năm 1973 tại Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm công nghiệp, tủ phân phối điện và các giải pháp kết nối điện chuyên dụng. Các sản phẩm PCE được sử dụng rộng rãi trong lĩnh vực lắp đặt điện công nghiệp, xây dựng, cơ khí, sản xuất và cấp điện lưu động.

2) Ưu điểm và tính năng nổi bật của PCE F035-6

Phích cắm công nghiệp 63A 5P IP67 PCE F035-6 được thiết kế để duy trì kết nối điện ổn định trong những ứng dụng có dòng tải lớn. Kết cấu dạng thẳng thuận tiện khi lắp vào đầu cáp nguồn, dây nối dài công nghiệp hoặc đường cấp điện cho thiết bị di động.

• Kết cấu cơ khí chắc chắn, phù hợp với tần suất kết nối và di chuyển thường xuyên trong môi trường công nghiệp.
• Đầu nối bắt vít giúp cố định dây dẫn ổn định và thuận tiện cho việc kiểm tra, bảo trì khi cần thiết.
• Cơ cấu siết cáp hỗ trợ giữ chặt vỏ cáp, hạn chế lực kéo tác động trực tiếp lên các điểm đấu nối bên trong.
• Thiết kế định hướng và mã hóa cơ khí giúp giảm nguy cơ kết nối nhầm với ổ cắm khác cấu hình.
• Vỏ nhựa kỹ thuật và hệ thống làm kín phù hợp với khu vực có bụi, độ ẩm hoặc nguy cơ tiếp xúc với nước.
• Chân pilot cho phép tích hợp vào mạch liên động hoặc mạch điều khiển khi hệ thống sử dụng ổ cắm tương thích.

Thông số kỹ thuật chính

Thông số	Giá trị
Tên sản phẩm	Phích cắm CEE công nghiệp POWER TWIST
Mã hàng	F035-6, mã tài liệu PCE 035-6
Dòng điện định mức	63 A
Số cực	5 cực, cấu hình 3P+N+PE
Điện áp và tần số	400 V, 50/60 Hz
Vị trí tiếp địa	6H
Cấp bảo vệ	IP67
Màu nhận diện	Đỏ
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau mạ niken
Tiếp điểm phụ	Có chân pilot
Phương pháp đấu nối	Đầu nối khung bắt vít
Đầu vào cáp	Đai ốc siết cáp
Hướng cắm	Dạng thẳng
Tiêu chuẩn sản phẩm	Phích cắm CEE theo IEC 60309
Xuất xứ	Áo

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm

Phích cắm ba pha PCE F035-6 tạo điểm kết nối tháo lắp giữa cáp nguồn và ổ cắm CEE tương thích. Cấu hình dây pha, dây trung tính và dây bảo vệ cho phép sản phẩm phục vụ hệ thống điện ba pha có sử dụng trung tính, đồng thời duy trì đường nối đất bảo vệ cho vỏ máy và các bộ phận kim loại cần tiếp địa.

Sản phẩm không phải là thiết bị đóng cắt hoặc bảo vệ mạch điện. Phích cắm cần được sử dụng cùng hệ thống có CB, cầu chì, thiết bị bảo vệ dòng rò và các phần tử bảo vệ khác được lựa chọn phù hợp với tải và điều kiện lắp đặt.

Nguyên lý kết nối điện

Các lõi cáp được đưa qua bộ phận siết cáp và đấu vào từng đầu nối bắt vít bên trong phích cắm. Khi phích được cắm hoàn toàn vào ổ CEE tương thích, các chân pha và trung tính tiếp xúc với các ống tiếp điểm tương ứng để truyền điện tới tải. Chân PE tạo đường dẫn nối đất bảo vệ giữa nguồn và thiết bị sử dụng điện.

Vị trí tiếp địa theo kiểu đồng hồ và rãnh định hướng cơ khí chỉ cho phép phích cắm ghép đúng với ổ cắm có cấu hình phù hợp. Đặc điểm này giúp hạn chế kết nối nhầm giữa các cấp điện áp, số cực hoặc mục đích sử dụng khác nhau.

Chân pilot hỗ trợ liên động có thể được dùng trong mạch điều khiển để nhận biết trạng thái kết nối hoặc điều khiển thiết bị đóng cắt bên ngoài. Chức năng này chỉ hoạt động khi ổ cắm và hệ thống điều khiển được thiết kế tương thích; chân pilot không tự ngắt dòng tải và không thay thế contactor hoặc CB.

Khả năng làm kín phụ thuộc vào việc lắp đúng gioăng, siết đúng bộ phận giữ cáp và ghép hoàn toàn với ổ cắm có cấp bảo vệ tương ứng. Việc dùng sai đường kính cáp, lắp thiếu chi tiết hoặc không khóa chặt đầu nối có thể làm giảm khả năng chống bụi và chống nước.

Ứng dụng thực tế

Phích cắm kín nước cho thiết bị công nghiệp PCE F035-6 thích hợp cho các đường cấp điện ba pha cần kết nối linh hoạt, tháo lắp thuận tiện và chịu được điều kiện làm việc khắc nghiệt hơn ổ cắm dân dụng.

• Kết nối nguồn cho động cơ, máy bơm, máy nén khí và thiết bị cơ khí công suất lớn.
• Cấp điện cho máy móc di động tại nhà máy, xưởng sản xuất và dây chuyền lắp ráp.
• Lắp trên dây nguồn kéo dài, bộ chia điện hoặc tủ điện phân phối lưu động.
• Kết nối máy phát điện với tủ phân phối hoặc hệ thống tải tạm thời.
• Sử dụng tại công trường xây dựng, khu vực ngoài trời, kho bãi và khu bảo trì thiết bị.
• Cấp nguồn cho hệ thống sân khấu, triển lãm, sự kiện và các công trình lắp đặt tạm thời.

Lưu ý khi lắp đặt và sử dụng

Trước khi đấu dây, phải cô lập hoàn toàn nguồn điện, khóa thiết bị đóng cắt và xác nhận mạch đã hết điện. Dây dẫn cần được chọn đúng tiết diện, đúng loại cáp và phù hợp với dòng tải, chiều dài tuyến dây cũng như điều kiện môi trường thực tế.

Các lõi dây phải được đấu đúng ký hiệu pha, trung tính và tiếp địa. Đầu vít cần được siết theo hướng dẫn kỹ thuật, không để lõi đồng thừa ra ngoài hoặc kẹp lên lớp cách điện. Sau khi hoàn thiện, cần kiểm tra lực giữ cáp, độ kín của đầu vào cáp và khả năng ghép khóa với ổ cắm trước khi cấp điện.

Không nên cắm hoặc rút phích khi tải lớn vẫn đang hoạt động, trừ khi hệ thống đã có cơ cấu đóng cắt và liên động phù hợp. Việc lắp đặt nên được thực hiện bởi kỹ thuật viên điện có chuyên môn để bảo đảm an toàn và duy trì đúng cấp bảo vệ của sản phẩm.
