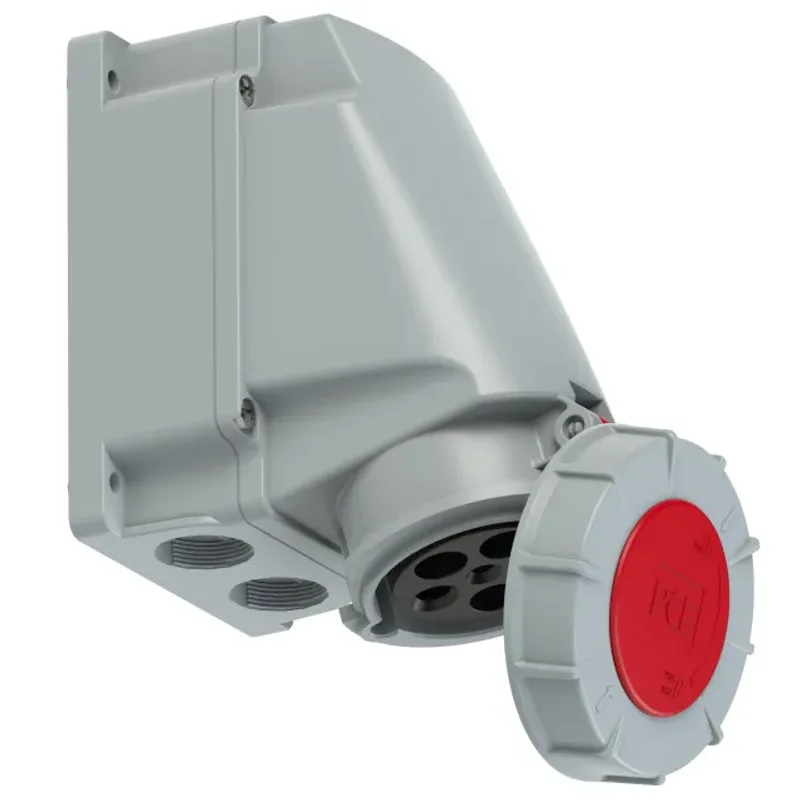

Ổ cắm công nghiệp gắn nổi PCE F135-6 (63A - 5P - 400V - 6H - IP66/67)

Ổ cắm công nghiệp gắn nổi PCE F135-6 – Giới thiệu và nguồn gốc thương hiệu

Ổ cắm công nghiệp gắn nổi PCE F135-6 là ổ cắm CEE cố định thuộc dòng POWER TWIST, được thiết kế cho hệ thống điện xoay chiều ba pha có dòng định mức 63A. Sản phẩm sử dụng cấu hình 5 cực gồm 3 pha, trung tính và tiếp địa bảo vệ, phù hợp với mạng điện công nghiệp 400V, tần số 50/60Hz.

PCE là thương hiệu thiết bị kết nối điện công nghiệp có nguồn gốc từ Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm CEE, thiết bị phân phối điện và các giải pháp kết nối dùng trong môi trường công nghiệp. Lịch sử sản xuất phích cắm và đầu nối CEE của PCE bắt đầu từ năm 1973, tạo nền tảng kinh nghiệm lâu năm trong lĩnh vực kết nối điện công suất lớn.

Model F135-6 được sản xuất tại Áo, có kết cấu gắn nổi chắc chắn và cấp bảo vệ IP66/IP67. Đây là lựa chọn phù hợp cho nhà máy, xưởng sản xuất, công trường, hệ thống điện ngoài trời và các khu vực cần một điểm cấp điện ba pha ổn định, dễ nhận biết và có khả năng hạn chế bụi, nước xâm nhập.

Ưu điểm và tính năng nổi bật của PCE F135-6

Kết nối điện ba pha công suất lớn

Sản phẩm có dòng điện định mức 63A, điện áp 400V và cấu hình 5P. Năm cực của ổ cắm tương ứng với L1, L2, L3, N và PE, cho phép cấp đồng thời nguồn ba pha, dây trung tính và dây tiếp địa bảo vệ đến máy móc hoặc tủ điện sử dụng đầu cắm tương thích.

Cấp bảo vệ IP66/IP67

Thiết kế ổ cắm công nghiệp IP66/IP67 giúp hạn chế hoàn toàn bụi xâm nhập, chịu được tia nước mạnh và đáp ứng yêu cầu bảo vệ khi ngâm nước tạm thời trong điều kiện thử nghiệm tiêu chuẩn. Khả năng bảo vệ chỉ được duy trì đầy đủ khi ổ cắm được lắp đặt đúng kỹ thuật, đầu cáp được làm kín và nắp hoặc phích cắm tương thích được khóa đúng vị trí.

Kết cấu POWER TWIST bền chắc

Vỏ ổ cắm được chế tạo từ PC/ABS, phù hợp với yêu cầu cơ khí của điểm cấp điện công nghiệp. Cơ cấu ghép nối POWER TWIST hỗ trợ giữ chắc phích cắm, đồng thời tạo điều kiện làm kín giữa hai thiết bị khi sử dụng đúng loại phích 63A tương ứng.

Tiếp điểm dẫn điện ổn định

Các tiếp điểm bằng đồng thau kết hợp lò xo lá CuBe giúp duy trì lực ép tiếp xúc giữa chân cắm và ống tiếp điểm. Cấu tạo này góp phần giảm điện trở tiếp xúc, hạn chế phát nhiệt bất thường và duy trì kết nối ổn định khi thiết bị được sử dụng đúng dòng điện định mức.

Đấu dây và bố trí đường cáp linh hoạt

PCE F135-6 sử dụng đầu nối khung siết vít, phù hợp với việc đấu dây cố định tại công trình. Hộp ổ cắm hỗ trợ đưa cáp từ phía trên, phía dưới hoặc phía sau, giúp kỹ thuật viên lựa chọn hướng đi dây phù hợp với mặt bằng lắp đặt, tủ phân phối hoặc hệ thống máng cáp.

Thông số kỹ thuật chính

Thông số	Giá trị
Mã sản phẩm	F135-6
Loại thiết bị	Ổ cắm CEE gắn nổi POWER TWIST
Dòng điện định mức	63A
Số cực	5 cực, cấu hình 3P+N+PE
Điện áp sử dụng	400V AC
Tần số định mức	50/60Hz
Vị trí cực tiếp địa	6h
Màu nhận diện điện áp	Đỏ
Cấp bảo vệ	IP66/IP67
Vật liệu vỏ	PC/ABS
Vật liệu tiếp điểm	Đồng thau, lò xo tiếp xúc CuBe
Công nghệ đấu nối	Đầu nối khung siết vít
Hướng đưa cáp	Phía trên, phía dưới hoặc phía sau
Hệ tiêu chuẩn kết nối	CEE theo IEC/EN 60309-2
Kiểu lắp đặt	Gắn nổi cố định
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F135-6

Chức năng của ổ cắm

Ổ cắm gắn nổi 63A 5P 400V tạo điểm kết nối cố định giữa nguồn điện ba pha của công trình và thiết bị sử dụng phích cắm CEE tương thích. Sản phẩm giúp chuẩn hóa đầu nối, giảm tình trạng đấu nối dây tạm thời và hỗ trợ tháo lắp thiết bị thuận tiện hơn trong quá trình vận hành hoặc bảo trì.

Do có dây trung tính N, F135-6 có thể phục vụ hệ thống cần cả điện áp pha với pha và điện áp pha với trung tính. Cực PE được dành riêng cho dây tiếp địa bảo vệ, giúp liên kết phần kim loại có thể chạm tới của thiết bị với hệ thống nối đất của công trình.

Nguyên lý hoạt động

Nguồn điện từ tủ phân phối được đấu vào các đầu cực L1, L2, L3, N và PE bên trong ổ cắm. Khi phích cắm 63A đúng cấu hình được đưa vào và khóa chắc, từng chân cắm tiếp xúc với ống tiếp điểm tương ứng, hình thành đường dẫn điện từ nguồn đến tải.

Vị trí tiếp địa 6H là đặc điểm định vị cơ khí theo hệ thống IEC/EN 60309. Vị trí này kết hợp với số cực, kích thước và màu nhận diện để ngăn việc ghép ổ cắm với loại phích có dòng điện, điện áp hoặc cấu hình cực không phù hợp.

Lực ép từ các lò xo tiếp xúc giúp giữ bề mặt dẫn điện áp sát chân cắm. Khi phích và ổ được ghép, khóa và làm kín đúng cách, gioăng cùng kết cấu vỏ tạo hàng rào hạn chế bụi, nước tiếp cận các bộ phận mang điện.

PCE F135-6 là ổ cắm kết nối, không phải thiết bị đóng cắt hoặc bảo vệ quá tải. Hệ thống điện cấp cho ổ cắm cần được trang bị MCCB, MCB, cầu chì và thiết bị bảo vệ dòng rò phù hợp với thiết kế điện của công trình. Không nên sử dụng thao tác rút phích cắm để thay thế cho công tắc cách ly khi tải đang hoạt động.

Ứng dụng thực tế

• Cấp nguồn cho máy móc và thiết bị sản xuất sử dụng điện ba pha 400V.
• Lắp trên tường, cột kỹ thuật hoặc bên ngoài tủ điện phân phối tại nhà máy.
• Dùng cho công trường xây dựng, trạm cấp điện tạm và khu vực bảo trì cơ điện.
• Kết nối máy bơm, máy nén khí, thiết bị gia nhiệt và máy công nghiệp di động có đầu cắm phù hợp.
• Cấp điện cho hệ thống sân khấu, triển lãm hoặc sự kiện ngoài trời cần đầu nối công nghiệp chịu dòng lớn.
• Sử dụng tại kho vận, xưởng cơ khí, nhà máy chế biến và khu vực thường xuyên có bụi hoặc độ ẩm cao.

Lưu ý khi lựa chọn và lắp đặt

• Chỉ ghép với phích cắm 63A, 5P, 400V, vị trí tiếp địa 6h và tiêu chuẩn CEE tương thích.
• Ngắt hoàn toàn nguồn điện và thực hiện khóa, treo thẻ an toàn trước khi đấu dây hoặc bảo trì.
• Đấu đúng thứ tự L1, L2, L3, N và PE; không sử dụng dây trung tính thay cho dây tiếp địa.
• Chọn tiết diện dây dẫn, đầu cáp và thiết bị bảo vệ dựa trên tải thực tế, phương pháp lắp đặt và tiêu chuẩn điện áp dụng.
• Siết đầu nối theo hướng dẫn kỹ thuật, tránh siết thiếu lực gây phát nhiệt hoặc siết quá lực làm hư đầu cực.
• Đóng kín các lỗ cáp không sử dụng và bảo đảm gioăng, nắp, vòng khóa không bị nứt hoặc biến dạng.
• Việc lắp đặt cần được thực hiện bởi kỹ thuật viên điện có chuyên môn.

Cam kết và nơi mua ổ cắm PCE F135-6 chính hãng

Khi lựa chọn PCE F135-6 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 63A–5P–400V–6H, cấp bảo vệ IP66/IP67 và nguồn gốc hàng hóa. Việc chọn đúng thông số giúp ổ cắm tương thích với phích cắm, dây dẫn, tải điện và hệ thống bảo vệ hiện có.

thietbicodien cung cấp thiết bị điện công nghiệp PCE, hỗ trợ đối chiếu model, tư vấn phích cắm tương thích, lựa chọn phụ kiện lắp đặt và báo giá theo số lượng hoặc yêu cầu dự án. Thông tin về chứng từ, thời gian giao hàng và chính sách bảo hành sẽ được xác nhận theo từng đơn hàng.

Đặt mua ổ cắm công nghiệp gắn nổi PCE F135-6 chính hãng tại thietbicodien để được tư vấn đúng cấu hình và nhận báo giá phù hợp cho công trình.

Câu hỏi thường gặp (FAQ)

PCE F135-6 sử dụng cho hệ thống điện nào?

Sản phẩm được thiết kế cho mạng điện xoay chiều ba pha 400V, tần số 50/60Hz, có ba dây pha, một dây trung tính và một dây tiếp địa bảo vệ. Dòng điện định mức của ổ cắm là 63A.

Thông số 5P có nghĩa là ổ cắm năm pha không?

Không. 5P nghĩa là ổ cắm có năm cực, gồm L1, L2, L3, N và PE. Hệ thống vẫn là nguồn điện ba pha; hai cực còn lại là trung tính và tiếp địa bảo vệ.

Ổ cắm F135-6 có thể lắp ngoài trời không?

Có thể lắp tại khu vực ngoài trời hoặc môi trường nhiều bụi, ẩm khi hệ thống được thi công đúng kỹ thuật. Cấp bảo vệ IP66/IP67 chỉ được bảo đảm khi các đường cáp được làm kín và nắp hoặc phích cắm tương thích được khóa hoàn chỉnh.

Vị trí 6h trên ổ cắm có ý nghĩa gì?

6h là vị trí của cực tiếp địa khi quan sát mặt ổ cắm theo quy ước đồng hồ. Đặc điểm này giúp định vị phích cắm và ngăn kết nối nhầm với các đầu nối có cấp điện áp hoặc cấu hình khác.

Phích cắm nào tương thích với PCE F135-6?

Cần sử dụng phích cắm CEE có cùng dòng điện 63A, cùng cấu hình 5P, điện áp 400V, vị trí tiếp địa 6h và cấp bảo vệ phù hợp. Không nên cố ghép với phích khác dòng điện, khác số cực hoặc khác vị trí tiếp địa.

PCE F135-6 có tích hợp công tắc hoặc khóa liên động không?

Không. Đây là ổ cắm gắn nổi thông thường thuộc dòng POWER TWIST, không phải ổ cắm có công tắc khóa liên động. Thiết bị đóng cắt, cách ly và bảo vệ cần được bố trí riêng trong tủ điện.

Có được rút phích cắm khi máy đang hoạt động không?

Không nên rút hoặc cắm phích khi thiết bị đang mang tải, vì thao tác này có thể tạo hồ quang và làm hỏng tiếp điểm. Cần dừng tải, ngắt thiết bị đóng cắt phía trước và xác nhận hết điện trước khi tháo kết nối.

Cấp IP67 có cho phép ngâm ổ cắm liên tục trong nước không?

Không. IP67 thể hiện khả năng chịu ngâm tạm thời theo điều kiện thử nghiệm tiêu chuẩn, không đồng nghĩa với việc sản phẩm được thiết kế để vận hành ngập nước lâu dài. Vị trí lắp vẫn cần có khả năng thoát nước và hạn chế đọng nước trực tiếp.
