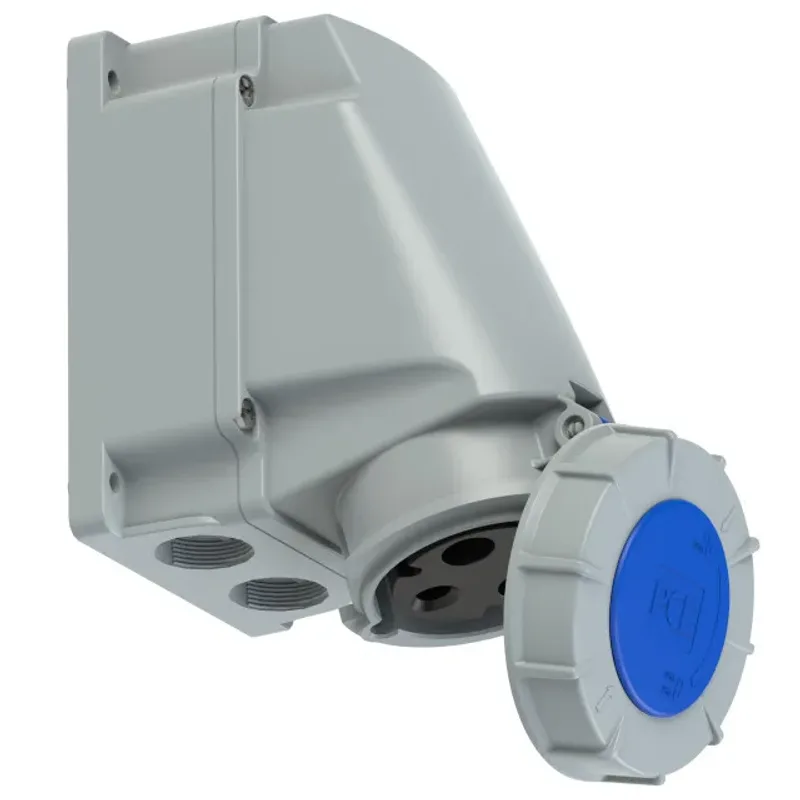

Ổ cắm công nghiệp gắn nổi PCE F133-6 (63A - 3P - 230V - 6H - IP66/67)

Ổ cắm công nghiệp gắn nổi PCE F133-6 – Giới thiệu và nguồn gốc thương hiệu

Ổ cắm công nghiệp gắn nổi PCE F133-6 là ổ cắm CEE cố định thuộc dòng POWER TWIST, được thiết kế cho mạng điện xoay chiều 200–250V, dòng định mức 63A và cấu hình 3 cực gồm 2P+PE. Sản phẩm phù hợp với các vị trí cần một điểm cấp điện công suất lớn, chắc chắn và có khả năng chống bụi, chống nước cao.

Model F133-6 có vị trí tiếp điểm bảo vệ ở hướng 6 giờ, tương thích với phích cắm công nghiệp cùng chuẩn 63A, 3P và 6H. Cấu trúc gắn nổi giúp thiết bị được lắp trực tiếp trên tường, cột, khung máy hoặc bề mặt tủ điện mà không cần khoét âm sâu.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp có trụ sở tại St. Martin im Innkreis, Áo. Doanh nghiệp bắt đầu sản xuất phích cắm và đầu nối CEE từ năm 1973, tập trung phát triển ổ cắm công nghiệp, thiết bị phân phối điện và các giải pháp kết nối dành cho công nghiệp, thương mại và công trường.

Ưu điểm và tính năng nổi bật của PCE F133-6

Ưu điểm chính của ổ cắm công nghiệp 63A IP66/IP67 này là khả năng truyền tải dòng điện lớn, kết cấu tiếp xúc ổn định và thích hợp với môi trường có bụi, hơi ẩm hoặc nguy cơ nước bắn. Sản phẩm được thiết kế để sử dụng lâu dài trong hệ thống điện cố định.

• Thiết kế gắn nổi thuận tiện cho tường, khung máy, cột kỹ thuật và khu vực sản xuất.
• Cấu hình 3 cực 2P+PE, có tiếp điểm bảo vệ để kết nối dây tiếp địa cho thiết bị sử dụng điện.
• Vỏ PC/ABS có độ cứng và khả năng chịu tác động cơ học phù hợp với môi trường công nghiệp.
• Tiếp điểm bằng đồng kết hợp lò xo lá CuBe giúp duy trì lực ép tiếp xúc ổn định.
• Đầu nối dạng khung sử dụng vít, hỗ trợ siết dây chắc chắn trong quá trình đấu nối.
• Có hướng đưa cáp từ phía trên, phía dưới hoặc phía sau, thuận tiện khi bố trí đường dây.
• Cấp bảo vệ IP66/IP67 hỗ trợ hạn chế bụi xâm nhập, chống tia nước mạnh và chống ảnh hưởng khi ngâm nước tạm thời trong điều kiện lắp đặt đúng.
• Kiểu định vị 6H giúp nhận biết và hạn chế ghép nhầm với phích cắm có điện áp hoặc cấu hình không tương thích.

Thông tin kỹ thuật nhận diện sản phẩm

Đặc tính	Thông tin
Mã sản phẩm	F133-6
Loại thiết bị	Ổ cắm CEE gắn nổi POWER TWIST
Dòng điện định mức	63A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số	200–250V AC, 50/60Hz
Vị trí tiếp điểm bảo vệ	6H
Cấp bảo vệ	IP66/IP67
Vật liệu vỏ	PC/ABS
Vật liệu tiếp điểm	Đồng, kết hợp lò xo lá CuBe
Công nghệ đấu nối	Đầu nối dạng khung sử dụng vít
Hướng đưa cáp	Phía trên, phía dưới hoặc phía sau
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

PCE F133-6 63A 3P 230V tạo điểm kết nối cố định giữa nguồn điện và phích cắm công nghiệp tương thích. Hai cực mang điện cung cấp nguồn cho tải, trong khi cực PE kết nối dây tiếp địa bảo vệ với vỏ hoặc hệ thống nối đất của thiết bị.

Sản phẩm không thực hiện chức năng đóng cắt hoặc bảo vệ quá dòng. Vì vậy, nguồn cấp cho ổ cắm cần được bố trí thiết bị bảo vệ phù hợp như cầu dao, MCB, MCCB hoặc thiết bị bảo vệ dòng rò theo thiết kế của hệ thống điện.

Nguyên lý hoạt động

Nguồn điện được đưa vào các đầu cực phía sau ổ cắm và cố định bằng vít. Khi phích cắm 63A có cùng cấu hình 3P, điện áp 200–250V và vị trí 6H được cắm đúng chiều, các chân dẫn điện của phích tiếp xúc với ống tiếp điểm bằng đồng bên trong ổ cắm.

Lò xo lá CuBe tạo lực ép lên vùng tiếp xúc, giúp hạn chế tình trạng tiếp xúc lỏng khi thiết bị được lắp đặt và bảo trì đúng kỹ thuật. Vị trí tiếp địa 6H cùng kích thước cơ khí theo hệ thống CEE giúp định hướng phích cắm và ngăn việc ghép nối với loại đầu cắm không tương thích.

Sau khi ghép nối hoàn chỉnh, nắp, vỏ và các bộ phận làm kín hỗ trợ duy trì khả năng chống bụi, chống nước IP66/IP67. Hiệu quả bảo vệ thực tế phụ thuộc vào việc chọn đúng phích cắm, siết kín đầu cáp, sử dụng nắp bịt và lắp đặt theo hướng dẫn kỹ thuật.

Ứng dụng tiêu biểu

• Cấp nguồn 230V dòng lớn cho máy móc và thiết bị sản xuất.
• Lắp đặt tại nhà xưởng, khu gia công, trạm bảo trì và dây chuyền công nghiệp.
• Sử dụng trong tủ phân phối điện, hộp điện công trường và hệ thống cấp điện tạm thời.
• Cấp nguồn cho máy bơm, thiết bị thi công, máy hàn hoặc tải di động có thông số tương thích.
• Lắp tại kho vận, bến cảng, khu chế biến và khu vực có độ ẩm hoặc bụi cao.
• Sử dụng cho sân khấu, triển lãm và hệ thống phân phối điện sự kiện cần kết nối CEE 63A.

Việc lựa chọn sản phẩm phải căn cứ vào điện áp nguồn, dòng tải, tiết diện dây dẫn, cấu hình cực và phích cắm đi kèm. Ký hiệu 3P của F133-6 thể hiện ba cực 2P+PE, không nên nhầm với ổ cắm ba pha có ba dây pha.

Cam kết và nơi mua ổ cắm PCE F133-6 chính hãng

Để lựa chọn đúng ổ cắm PCE F133-6 chính hãng, người mua cần kiểm tra đầy đủ mã hàng, dòng định mức 63A, cấu hình 2P+PE, điện áp 230V, vị trí 6H và cấp bảo vệ IP66/IP67. Việc đối chiếu chính xác thông số giúp tránh nhầm với các phiên bản PCE 63A có số cực hoặc mức điện áp khác.

thietbicodien cung cấp sản phẩm thiết bị điện công nghiệp có thông tin nhận diện rõ ràng, hỗ trợ kiểm tra model, tư vấn lựa chọn phích cắm đồng bộ và giải pháp đấu nối phù hợp với từng hệ thống. Khách hàng có nhu cầu nhận báo giá hoặc đặt mua hãy truy cập thietbicodien để được tư vấn sản phẩm chính hãng và hỗ trợ kỹ thuật.

Câu hỏi thường gặp (FAQ)

PCE F133-6 là ổ cắm gắn nổi hay gắn âm?

PCE F133-6 là ổ cắm công nghiệp gắn nổi. Thân ổ cắm được cố định trực tiếp trên tường, khung máy, cột hoặc bề mặt tủ điện.

Ổ cắm PCE F133-6 có phải là ổ cắm điện ba pha không?

Không nên hiểu ký hiệu 3P là ba dây pha. Sản phẩm có ba cực theo cấu hình 2P+PE, gồm hai cực mang điện và một cực tiếp địa bảo vệ, sử dụng với nguồn 200–250V AC.

F133-6 sử dụng với loại phích cắm nào?

Ổ cắm phải được ghép với phích cắm công nghiệp CEE có cùng dòng định mức 63A, ba cực 2P+PE, điện áp 200–250V và vị trí tiếp địa 6H.

Cấp bảo vệ IP66/IP67 có ý nghĩa gì?

IP66 cho biết vỏ có khả năng chống bụi hoàn toàn và chống tia nước mạnh. IP67 bổ sung khả năng bảo vệ khi thiết bị bị ngâm nước tạm thời trong điều kiện thử nghiệm quy định. Cấp bảo vệ chỉ được duy trì khi ổ cắm, phích cắm và đầu cáp được lắp kín đúng kỹ thuật.

PCE F133-6 có thể đóng cắt tải trực tiếp không?

Đây là thiết bị kết nối điện, không phải công tắc đóng cắt tải. Nên ngắt nguồn bằng thiết bị đóng cắt phù hợp trước khi cắm hoặc rút phích, đặc biệt với tải có công suất lớn.

Có cần lắp thiết bị bảo vệ phía trước ổ cắm không?

Có. Mạch cấp nguồn cần được bảo vệ bằng MCB, MCCB, cầu chì và thiết bị chống dòng rò phù hợp với tải, dây dẫn, phương án nối đất và yêu cầu an toàn của hệ thống.

PCE F133-6 phù hợp lắp ngoài trời không?

Sản phẩm có cấp bảo vệ IP66/IP67 nên có thể được xem xét cho môi trường ngoài trời hoặc khu vực ẩm ướt. Tuy nhiên, vị trí lắp vẫn cần tránh nguy cơ va đập mạnh, ngập kéo dài và phải sử dụng phụ kiện làm kín phù hợp.

Cần kiểm tra những gì trước khi đưa ổ cắm vào sử dụng?

Cần kiểm tra đúng điện áp và cấu hình cực, độ chắc của đầu nối dây, kết nối PE, tình trạng gioăng và nắp che, độ kín của đầu cáp, thiết bị bảo vệ phía trước và khả năng tương thích của phích cắm.
