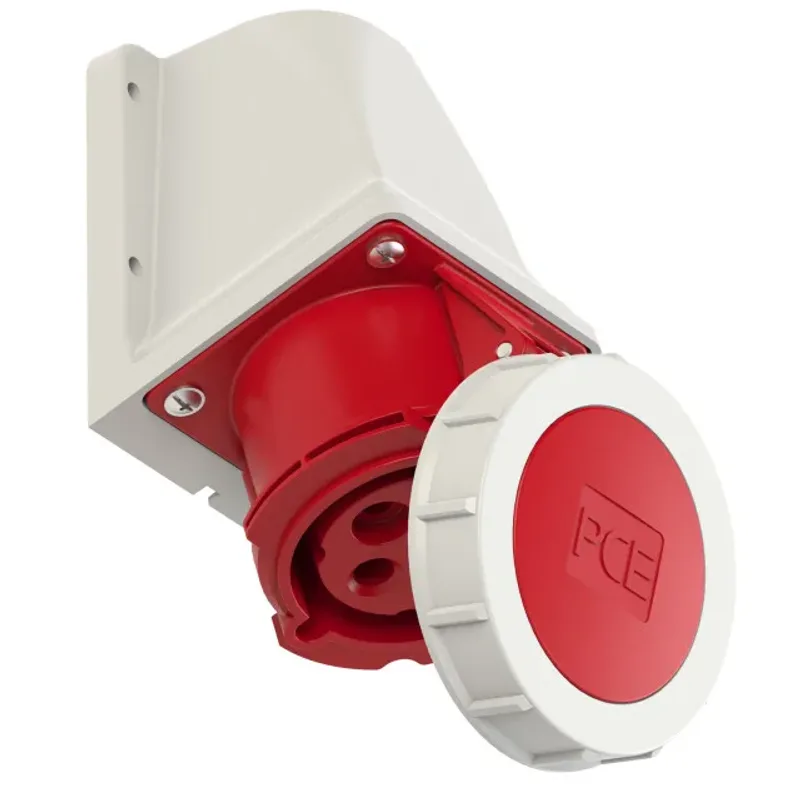

Ổ cắm công nghiệp gắn nổi PCE F1242-6 (32A - 4P - 400V - 6H - IP67)

Giới thiệu ổ cắm công nghiệp gắn nổi PCE F1242-6

Ổ cắm công nghiệp gắn nổi PCE F1242-6 là ổ cắm CEE dùng để tạo điểm cấp nguồn ba pha cố định cho máy móc và thiết bị công nghiệp. Sản phẩm có cấu hình 32A, 4P, 400V, vị trí tiếp địa 6H và cấp bảo vệ IP67, phù hợp với các hệ thống điện cần khả năng kết nối chắc chắn trong môi trường có bụi hoặc độ ẩm cao.

PCE là thương hiệu thiết bị kết nối điện công nghiệp có nguồn gốc từ Áo, chuyên phát triển phích cắm, ổ cắm CEE và các giải pháp phân phối điện phục vụ nhà máy, công trường và hệ thống kỹ thuật. Model F1242-6 được sản xuất tại Áo, hướng đến nhu cầu lắp đặt cố định, vận hành ổn định và dễ nhận biết trong mạng điện công nghiệp 400V.

Ưu điểm và tính năng nổi bật của PCE F1242-6

Thiết kế gắn nổi thuận tiện cho hệ thống điện công nghiệp

Dạng ổ cắm công nghiệp gắn nổi cho phép lắp trực tiếp trên tường, khung máy, vách kỹ thuật hoặc bề mặt tủ phân phối. Thiết kế có đường đưa cáp từ phía trên hoặc phía sau giúp người thi công linh hoạt lựa chọn hướng đi dây phù hợp với mặt bằng thực tế.

• Cấu hình 4 cực gồm ba cực pha và một cực bảo vệ PE, phù hợp với tải ba pha không sử dụng dây trung tính.
• Vị trí tiếp địa 6H hỗ trợ nhận biết và lựa chọn đúng phích cắm CEE tương thích.
• Màu đỏ đặc trưng giúp phân biệt nhanh nhóm thiết bị sử dụng điện áp công nghiệp 400V.
• Nắp che hỗ trợ bảo vệ bề mặt tiếp điểm khi ổ cắm không được sử dụng.
• Đầu nối dây dạng vít giúp cố định dây dẫn chắc chắn khi được thi công đúng kỹ thuật.

Cấp bảo vệ phù hợp với môi trường nhiều bụi và độ ẩm

Ổ cắm PCE 32A IP67 được thiết kế cho các vị trí lắp đặt có điều kiện môi trường khắt khe hơn ổ cắm dân dụng. Khi sản phẩm được lắp đúng hướng dẫn, siết kín đầu cáp và kết nối với phích cắm đồng bộ, kết cấu IP67 giúp hạn chế bụi và nước xâm nhập vào khu vực tiếp điểm.

Thông số kỹ thuật chính

Đặc tính	Thông tin
Mã sản phẩm	F1242-6 / 1242-6
Loại thiết bị	Ổ cắm CEE gắn nổi
Dòng điện định mức	32A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số	380–415V AC, 50/60Hz; nhóm điện áp danh định 400V
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau CuZn
Kiểu đấu nối	Đầu nối bắt vít
Hướng đưa cáp	Từ phía trên hoặc phía sau
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F1242-6

PCE F1242-6 tạo một điểm lấy điện ba pha cố định để kết nối nguồn điện với máy móc thông qua phích cắm CEE tương ứng. Thiết bị giúp việc kết nối hoặc tháo thiết bị khỏi nguồn thuận tiện hơn so với phương án đấu dây trực tiếp, đồng thời hỗ trợ chuẩn hóa điểm cấp điện trong nhà xưởng.

Nguyên lý hoạt động

Nguồn điện từ tủ phân phối được đưa đến ổ cắm và đấu vào các đầu nối bên trong, gồm ba dây pha L1, L2, L3 và dây bảo vệ PE. Khi phích cắm có cùng cấu hình 32A, 4P, 400V, 6H được cắm hoàn toàn vào ổ, các tiếp điểm tương ứng sẽ tiếp xúc và tạo đường dẫn điện đến thiết bị sử dụng.

Cấu trúc định vị của hệ thống CEE yêu cầu phích và ổ cắm phải phù hợp về số cực, dòng điện, điện áp và vị trí tiếp địa. Nắp che cùng kết cấu làm kín giúp bảo vệ khu vực tiếp điểm khi không sử dụng hoặc khi kết nối đúng với phụ kiện đồng bộ.

Ứng dụng thực tế

Ổ cắm công nghiệp 4P 400V phù hợp để bố trí tại các điểm cấp điện cố định cho tải ba pha không cần dây trung tính, chẳng hạn:

• Nhà máy sản xuất, xưởng cơ khí và khu vực lắp ráp.
• Máy bơm, động cơ ba pha, máy nén khí và thiết bị gia công.
• Tủ điện phân phối, trạm cấp nguồn và bảng điện công nghiệp.
• Công trường xây dựng, khu bảo trì và hệ thống điện tạm.
• Kho hàng, khu kỹ thuật và môi trường có nhiều bụi hoặc độ ẩm.

Ổ cắm cần được cấp nguồn qua thiết bị bảo vệ có dòng định mức và đặc tính phù hợp. Việc đấu nối, kiểm tra tiếp địa và nghiệm thu phải do người có chuyên môn thực hiện; không cắm hoặc rút phích khi tải lớn đang vận hành nếu hệ thống chưa có biện pháp đóng cắt thích hợp.

Cam kết và nơi mua ổ cắm PCE F1242-6 chính hãng

Khi lựa chọn ổ cắm PCE F1242-6 chính hãng, khách hàng cần kiểm tra đúng mã hàng, cấu hình 32A, 4P, 400V, 6H và IP67 để tránh nhầm với các phiên bản khác số cực, điện áp hoặc vị trí tiếp địa.

Đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra khả năng tương thích với phích cắm, hỗ trợ thông tin kỹ thuật và nhận báo giá phù hợp cho nhu cầu lắp đặt hoặc dự án.

Câu hỏi thường gặp (FAQ)

Ổ cắm PCE F1242-6 sử dụng cho nguồn điện nào?

Sản phẩm được thiết kế cho nguồn điện xoay chiều ba pha thuộc nhóm điện áp 400V, với dải điện áp định mức 380–415V và tần số 50/60Hz.

Cấu hình 4P của F1242-6 gồm những cực nào?

Model này có cấu hình 3P+PE, gồm ba cực pha L1, L2, L3 và một cực bảo vệ PE. Ổ cắm không có cực trung tính N nên cần kiểm tra yêu cầu nguồn của thiết bị trước khi lựa chọn.

Ký hiệu 6H trên ổ cắm có ý nghĩa gì?

6H biểu thị vị trí theo quy ước đồng hồ của cực tiếp địa. Phích cắm kết nối phải có cùng số cực, dòng điện, điện áp và vị trí 6H để bảo đảm tương thích cơ khí và điện.

IP67 có nghĩa là ổ cắm có thể sử dụng ngoài trời không?

IP67 giúp sản phẩm phù hợp hơn với môi trường có bụi và nước. Tuy nhiên, khả năng bảo vệ chỉ được duy trì khi ổ cắm được lắp đúng kỹ thuật, đầu cáp được siết kín, nắp được đóng hoặc phích cắm tương thích được kết nối hoàn chỉnh.

Có thể sử dụng phích cắm 5P 32A với ổ cắm F1242-6 không?

Không. F1242-6 là ổ cắm 4P nên phải sử dụng phích cắm CEE 4P có cùng dòng điện 32A, điện áp 400V và vị trí tiếp địa 6H. Phích cắm 5P có cấu hình tiếp điểm khác và không phù hợp.

Ổ cắm PCE F1242-6 có thay thế thiết bị bảo vệ quá tải không?

Không. Ổ cắm chỉ thực hiện chức năng kết nối và phân phối nguồn tại điểm sử dụng. Mạch điện vẫn cần được bảo vệ bằng MCB, MCCB, cầu chì hoặc thiết bị bảo vệ phù hợp với tải, dây dẫn và yêu cầu an toàn của hệ thống.

Khi lắp đặt cần lưu ý những gì?

Cần cô lập hoàn toàn nguồn điện, xác nhận hết điện, đấu đúng ba pha và dây PE, chọn tiết diện dây phù hợp, siết đầu nối theo hướng dẫn của nhà sản xuất và kiểm tra độ kín của đầu cáp. Chỉ đưa hệ thống vào vận hành sau khi đã kiểm tra cách điện, tiếp địa và thứ tự pha khi tải yêu cầu.
