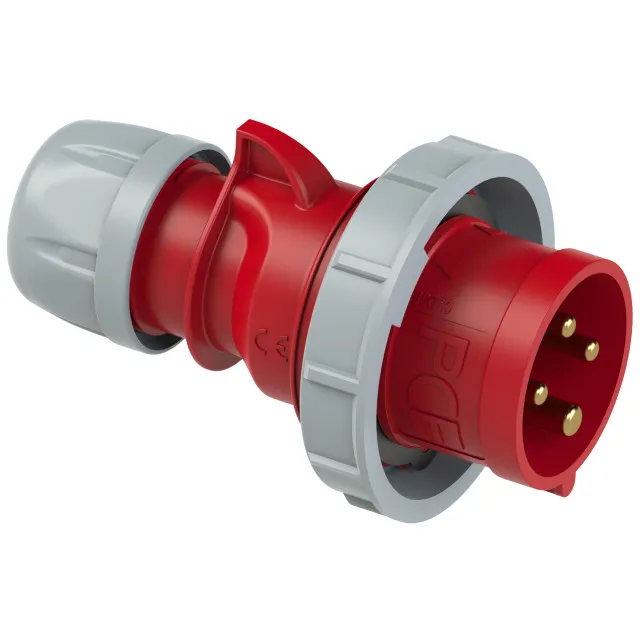

Phích cắm PCE F0242-6 (32A - 4P - 400V - 6H - IP67)

Phích cắm PCE F0242-6 – giới thiệu và nguồn gốc thương hiệu

Phích cắm PCE F0242-6 là phích cắm công nghiệp CEE dòng SHARK, được thiết kế cho nguồn điện xoay chiều ba pha 380–415V, dòng định mức 32A. Sản phẩm có cấu hình 4 cực gồm ba cực pha và một cực bảo vệ PE, vị trí cực tiếp địa 6H và cấp bảo vệ IP67, phù hợp với các hệ thống điện công nghiệp cần kết nối chắc chắn trong môi trường có bụi, độ ẩm hoặc nguy cơ nước xâm nhập.

PCE là thương hiệu của PC Electric Ges.m.b.H., doanh nghiệp chuyên sản xuất phích cắm, ổ cắm CEE và thiết bị phân phối điện công nghiệp tại Áo. Datasheet của nhà sản xuất xác nhận mã gốc 0242-6 thuộc dòng CEE Plug SHARK, có xuất xứ AT – Austria. Trong catalogue tại thị trường Việt Nam, sản phẩm được nhận diện bằng mã F0242-6.

Thông số kỹ thuật PCE F0242-6

Các thông số dưới đây được đối chiếu từ datasheet PCE và catalogue phích cắm công nghiệp tương ứng với đúng mã sản phẩm.

Thông số	Giá trị
Mã sản phẩm tại Việt Nam	F0242-6
Article number của PCE	0242-6
Loại sản phẩm	Phích cắm CEE di động dòng SHARK
Dòng điện định mức	32A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số định mức	380–415V AC, 50/60Hz
Điện áp nhận diện theo EN 60309-2	400V, màu đỏ
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP67
Vật liệu vỏ	Nhựa PA6
Vật liệu tiếp điểm	Đồng thau CuZn, bề mặt không mạ
Kiểu đấu nối	Đầu nối bắt vít
Kiểu đầu vào cáp	Đai ốc siết cáp
Hướng cắm	Dạng thẳng
Đường kính cáp phù hợp	11,5–20mm
Tiết diện dây mềm phù hợp	2,5–6mm²
Kích thước tham khảo	Dài 150mm, đường kính lớn nhất 93mm
Chiều dài tuốt vỏ ngoài	50mm
Chiều dài tuốt lõi dây	12–14mm
Mô-men siết vít tiếp điểm	110Ncm
Mô-men siết bộ phận giữ cáp	600Ncm
Nhiệt độ môi trường làm việc	-25 đến 40°C
Khả năng chịu nhiệt của vật liệu	-25 đến 80°C
Khối lượng tịnh	0,242kg
Xuất xứ	Áo

Ưu điểm và tính năng nổi bật của PCE F0242-6

• Phích cắm công nghiệp 32A 4P 400V đáp ứng nhu cầu cấp điện cho thiết bị ba pha không sử dụng dây trung tính, chẳng hạn động cơ, máy bơm, máy nén và một số máy móc công nghiệp di động.
• Cấp bảo vệ IP67 giúp hạn chế bụi và nước xâm nhập khi phích được lắp đúng với ổ cắm tương thích, đầu cáp được siết kín và các bộ phận làm kín còn nguyên vẹn.
• Vỏ bằng nhựa PA6 tạo kết cấu cách điện, gọn nhẹ và phù hợp với điều kiện sử dụng thường gặp tại nhà máy, công trường hoặc khu vực sản xuất.
• Thiết kế SHARK dạng thẳng kết hợp đai ốc siết cáp giúp giữ chặt vỏ cáp, giảm lực kéo truyền trực tiếp vào các đầu nối bên trong.
• Tiếp điểm bằng đồng thau và cơ cấu đấu dây bắt vít hỗ trợ tạo mối nối chắc chắn, thuận tiện cho việc lắp ráp, kiểm tra và bảo trì định kỳ.
• Màu đỏ cùng vị trí tiếp địa 6H giúp nhận diện nhanh hệ điện 400V và hạn chế việc ghép nhầm với ổ cắm CEE có cấp điện áp hoặc vị trí tiếp địa khác.
• Cấu hình 3P+PE bảo đảm có đường dẫn tiếp địa bảo vệ riêng cho vỏ kim loại của thiết bị sử dụng điện.

PCE F0242-6 thuộc nhóm phích cắm IP67 SHARK sử dụng đầu nối vít và đai ốc siết cáp được thể hiện trong catalogue sản phẩm PCE.

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F0242-6

Chức năng của phích cắm

PCE F0242-6 có chức năng tạo điểm kết nối tháo lắp được giữa dây nguồn ba pha và ổ cắm công nghiệp tương thích. Sản phẩm truyền ba dây pha L1, L2, L3 cùng dây tiếp địa bảo vệ PE từ nguồn điện đến thiết bị sử dụng điện.

Đây là cấu hình 4P dạng 3P+PE, không có cực trung tính N. Vì vậy, sản phẩm phù hợp với tải ba pha không cần dây trung tính và không nên lựa chọn cho thiết bị yêu cầu cấu hình L1–L2–L3–N–PE.

Nguyên lý hoạt động

Khi lắp đặt, ba dây pha được đấu vào các đầu nối tương ứng và dây PE được đấu vào cực tiếp địa bên trong phích. Cáp đi qua đai ốc siết cáp ở phía sau; sau khi siết đúng kỹ thuật, bộ phận này giữ chặt vỏ cáp, hỗ trợ giảm lực kéo và duy trì khả năng làm kín tại vị trí cáp đi vào.

Khi phích được đưa vào ổ cắm 32A, 4 cực, 400V, 6H tương thích, hình dạng định hướng của thân phích và vị trí cực tiếp địa sẽ dẫn hướng các chân tiếp xúc vào đúng vị trí. Sau khi kết nối hoàn toàn, các tiếp điểm bằng đồng thau hình thành đường dẫn điện từ nguồn đến tải, đồng thời cực PE nối vỏ thiết bị với hệ thống tiếp địa bảo vệ.

Vị trí 6H thể hiện hướng của cực tiếp địa theo quy ước mặt đồng hồ. Cơ cấu định hướng này kết hợp với màu nhận diện giúp giảm nguy cơ cắm nhầm phích vào ổ có điện áp, tần số hoặc cấu hình cực không phù hợp.

Phích cắm CEE IP67 chỉ thực hiện chức năng kết nối điện; sản phẩm không thay thế cầu dao, MCB, MCCB, RCD hoặc RCBO. Mạch điện phải được trang bị thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phù hợp với tải cũng như điều kiện lắp đặt.

Ứng dụng thực tế

• Kết nối nguồn cho động cơ điện ba pha, máy bơm, quạt công nghiệp và máy nén khí không yêu cầu dây trung tính.
• Cấp điện cho máy móc di động trong nhà máy, xưởng cơ khí, dây chuyền sản xuất và khu vực bảo trì.
• Sử dụng trong hệ thống điện tạm tại công trường xây dựng, khu lắp ráp hoặc khu vực tổ chức sự kiện.
• Lắp trên dây nguồn của thiết bị cần tháo lắp, di chuyển hoặc thay đổi vị trí thường xuyên.
• Kết nối với tủ điện di động, hộp phân phối hoặc ổ cắm công nghiệp có cùng định mức và cấu hình 32A, 4P, 400V, 6H.

Lưu ý lựa chọn và lắp đặt

• Chỉ ghép nối với ổ cắm có cùng dòng điện, số cực, điện áp, vị trí tiếp địa và cấp bảo vệ tương thích.
• Ngắt nguồn, khóa cô lập và xác nhận hết điện trước khi mở phích hoặc thao tác trên các đầu nối.
• Đấu đúng thứ tự L1, L2, L3 và PE; không sử dụng cực PE để thay thế dây trung tính.
• Chọn cáp có đường kính và tiết diện nằm trong phạm vi được nhà sản xuất quy định.
• Tuốt dây và siết vít đúng kích thước, mô-men ghi trong datasheet; tránh để lõi đồng hở ra ngoài đầu nối.
• Siết kín đai ốc đầu cáp để bảo đảm khả năng giữ cáp và hỗ trợ duy trì cấp bảo vệ của cụm kết nối.
• Không dùng phích cắm như thiết bị đóng cắt tải; nên dừng thiết bị và cô lập nguồn trước khi cắm hoặc rút.
• Việc đấu nối nên được thực hiện bởi kỹ thuật viên điện có chuyên môn và trang bị bảo hộ phù hợp.

Cam kết và nơi mua phích cắm PCE F0242-6 chính hãng

Khi lựa chọn phích cắm PCE F0242-6 chính hãng, khách hàng cần kiểm tra đúng mã hàng, cấu hình 3P+PE, vị trí 6H và khả năng tương thích với ổ cắm đang sử dụng. Việc lựa chọn đúng cấu hình giúp hệ thống vận hành ổn định, giảm nguy cơ cắm nhầm và thuận tiện cho công tác bảo trì.

thietbicodien hỗ trợ khách hàng kiểm tra mã sản phẩm, lựa chọn ổ cắm ghép nối, tiết diện cáp và giải pháp bảo vệ phù hợp cho từng hệ thống điện. Đặt mua PCE F0242-6 chính hãng tại thietbicodien để được tư vấn kỹ thuật, báo giá và hỗ trợ giao hàng theo nhu cầu công trình.

Câu hỏi thường gặp (FAQ)

PCE F0242-6 sử dụng cho nguồn điện nào?

PCE F0242-6 được thiết kế cho nguồn xoay chiều ba pha 380–415V, tần số 50/60Hz. Điện áp nhận diện tiêu chuẩn của sản phẩm là 400V và thân phích có màu đỏ.

Phích cắm F0242-6 có dây trung tính N không?

Không. Cấu hình 4 cực của sản phẩm là 3P+PE, gồm ba dây pha và một dây tiếp địa bảo vệ. Thiết bị cần dây trung tính phải sử dụng phích cắm 5 cực dạng 3P+N+PE phù hợp.

Ý nghĩa của ký hiệu 6H trên phích cắm là gì?

Ký hiệu 6H cho biết cực tiếp địa nằm tại vị trí 6 giờ theo quy ước mặt đồng hồ. Đây là một phần của cơ cấu định hướng nhằm ngăn ghép nối với ổ cắm có cấu hình điện áp không tương thích.

PCE F0242-6 có thể sử dụng ngoài trời không?

Sản phẩm có cấp bảo vệ IP67 nên phù hợp với nhiều khu vực có bụi và độ ẩm. Tuy nhiên, khả năng bảo vệ chỉ được duy trì khi phích ghép đúng ổ tương thích, đầu cáp được siết kín và các bộ phận làm kín không bị hư hỏng.

Loại cáp nào phù hợp với phích cắm này?

Theo datasheet, phích phù hợp với cáp có đường kính ngoài từ 11,5 đến 20mm và dây dẫn mềm có tiết diện từ 2,5 đến 6mm². Tiết diện thực tế còn phải được lựa chọn theo dòng tải, chiều dài cáp và phương pháp lắp đặt.

F0242-6 có thể dùng cho động cơ ba pha không?

Có, sản phẩm phù hợp với nhiều động cơ và thiết bị ba pha không cần dây trung tính. Trước khi sử dụng cần kiểm tra điện áp định mức, dòng tải, thứ tự pha và yêu cầu bảo vệ của động cơ.

Phích cắm IP67 có thay thế thiết bị chống giật không?

Không. IP67 là cấp bảo vệ của vỏ đối với bụi và nước, không phải chức năng bảo vệ con người khỏi điện giật. Hệ thống vẫn cần RCD hoặc RCBO, thiết bị bảo vệ quá dòng và hệ thống tiếp địa phù hợp.

Có thể cắm F0242-6 vào ổ cắm 5 cực hay ổ cắm khác vị trí 6H không?

Không nên và thông thường không thể ghép đúng cơ khí. Phích phải được sử dụng với ổ cắm 32A, 4 cực, 400V, vị trí tiếp địa 6H có kết cấu tương thích theo hệ CEE.
