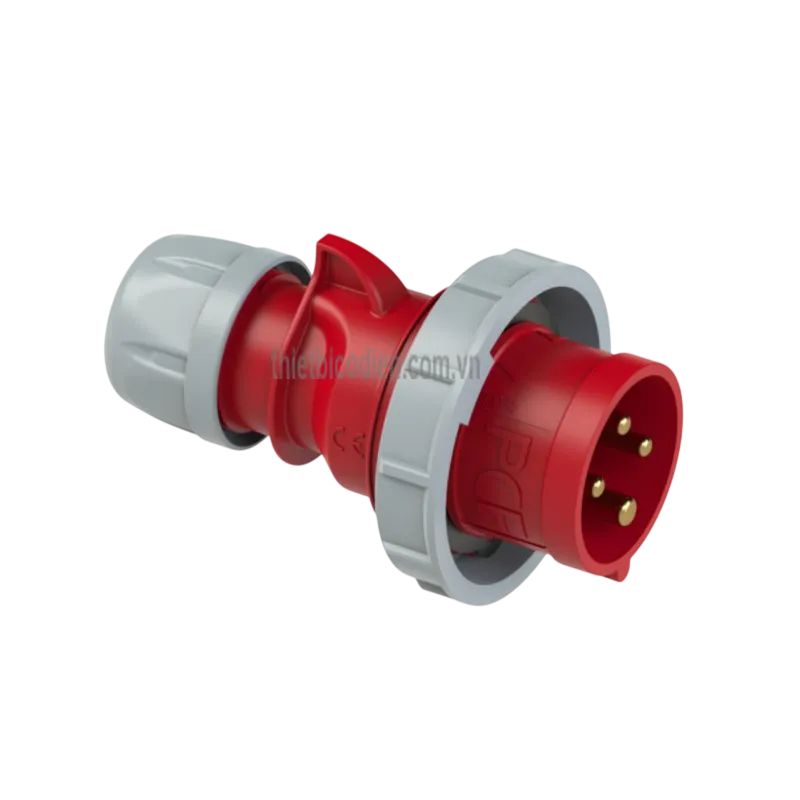

Phích cắm PCE F0142-6 (16A - 4P - 400V - 6H - IP67)

Phích cắm PCE F0142-6 16A 4P 400V 6H IP67 – thiết bị kết nối điện công nghiệp bền chắc

Phích cắm PCE F0142-6 là phích cắm CEE di động dùng để kết nối nguồn điện xoay chiều ba pha cho máy móc, thiết bị và hệ thống phân phối điện công nghiệp. Sản phẩm có dòng điện định mức 16A, cấu hình 4 cực gồm ba cực pha và một cực tiếp địa, điện áp làm việc 380–415V AC, vị trí tiếp địa 6H và cấp bảo vệ IP67.

Model này thuộc dòng phích cắm công nghiệp SHARK của thương hiệu PCE. PC Electric Gesellschaft m.b.H. đặt trụ sở tại St. Martin im Innkreis, Áo và bắt đầu sản xuất phích cắm, đầu nối CEE từ năm 1973. Đây là thương hiệu chuyên phát triển các giải pháp phích cắm, ổ cắm và thiết bị phân phối điện phục vụ môi trường công nghiệp.

Cần lưu ý rằng ký hiệu 4P trên model F0142-6 không có nghĩa là “bốn pha”. Cấu hình đúng của sản phẩm là 3P+PE, gồm ba dây pha L1, L2, L3 và một dây tiếp địa bảo vệ PE; sản phẩm không có cực trung tính N.

Ưu điểm và tính năng nổi bật của PCE F0142-6

• Phích cắm công nghiệp 16A 400V phù hợp với các thiết bị ba pha có dòng làm việc không vượt quá định mức của phích cắm và hệ thống cấp điện.
• Cấu hình 4P gồm 3P+PE giúp truyền ba pha điện và duy trì kết nối tiếp địa bảo vệ cho vỏ máy, khung thiết bị hoặc các bộ phận kim loại cần nối đất.
• Cấp bảo vệ IP67 hỗ trợ hạn chế bụi và nước xâm nhập khi phích cắm được lắp ráp đúng kỹ thuật và ghép kín với ổ cắm tương thích.
• Vỏ phích cắm được chế tạo từ PA6, phù hợp với yêu cầu về độ bền cơ học và khả năng cách điện trong các ứng dụng công nghiệp.
• Tiếp điểm bằng đồng thau tạo bề mặt dẫn điện ổn định; đầu nối dây kiểu bắt vít giúp cố định lõi dẫn chắc chắn trong quá trình sử dụng.
• Vị trí cực tiếp địa 6H theo chuẩn CEE hỗ trợ nhận diện và ngăn việc ghép nối nhầm với ổ cắm có điện áp hoặc cấu hình chân không phù hợp.
• Màu đỏ đặc trưng giúp người vận hành nhanh chóng nhận biết nhóm đầu nối công nghiệp dùng cho nguồn điện 380–415V AC.
• Thiết kế dạng thẳng, nhỏ gọn, thuận tiện lắp vào đầu cáp mềm để tạo dây nguồn hoặc dây nối dài cho máy móc công nghiệp.

Các đặc tính PA6, 16A, 4 cực 3P+PE, điện áp 380–415V AC 50/60Hz, tiếp điểm đồng thau, đầu nối bắt vít và cấp bảo vệ IP67 được công bố cho mã PCE 0142-6 tương ứng.

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F0142-6

Chức năng kết nối nguồn điện ba pha

PCE F0142-6 16A 4P 400V được sử dụng làm đầu phích cắm đực trên dây cáp điện. Ba cực pha của phích cắm nhận các dây L1, L2 và L3, trong khi cực PE được nối với dây tiếp địa bảo vệ. Khi cắm vào ổ cắm CEE 4P 6H tương thích, các chân tiếp xúc tạo đường dẫn điện giữa nguồn cấp và thiết bị sử dụng điện.

Sản phẩm không thực hiện chức năng đóng cắt, bảo vệ quá tải, chống ngắn mạch hoặc chống rò điện. Hệ thống sử dụng phích cắm cần được trang bị MCB, MCCB, cầu chì, RCD hoặc RCBO phù hợp với thiết kế điện và yêu cầu an toàn của tải.

Nguyên lý nhận dạng và chống cắm nhầm

Vị trí tiếp địa 6H mô tả hướng của chân PE theo mặt đồng hồ khi quan sát đầu nối theo quy ước CEE. Kết hợp với cấu hình chân và màu nhận dạng, cơ cấu này giúp phích cắm chỉ ghép đúng với ổ cắm có cùng số cực, vị trí tiếp địa và cấp điện áp tương thích.

Khi phích cắm được đấu dây đúng, siết chặt đầu nối và ghép kín với ổ cắm phù hợp, dòng điện ba pha truyền qua các tiếp điểm L1, L2 và L3 đến tải. Dây PE không mang dòng điện làm việc trong điều kiện bình thường nhưng tạo đường dẫn bảo vệ khi xảy ra sự cố cách điện.

Thông số và đặc tính kỹ thuật

Thông số	Giá trị
Mã hàng	F0142-6, tương ứng mã PCE 0142-6
Loại sản phẩm	Phích cắm CEE di động dạng thẳng
Dòng điện định mức	16A
Số cực	4 cực, cấu hình 3P+PE
Điện áp và tần số	380–415V AC, 50/60Hz
Vị trí cực tiếp địa	6H
Màu nhận dạng	Đỏ
Cấp bảo vệ	IP67
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau
Phương thức đấu dây	Đầu nối bắt vít
Cấu hình dây dẫn	L1, L2, L3 và PE; không có dây trung tính N
Nhóm tiêu chuẩn áp dụng	CEE, IEC/EN 60309

Ứng dụng thực tế

• Kết nối nguồn cho máy móc công nghiệp ba pha không yêu cầu dây trung tính.
• Lắp trên dây nguồn của động cơ, máy bơm, máy nén khí, máy hàn hoặc thiết bị sản xuất có thông số điện phù hợp.
• Tạo dây cấp nguồn và dây nối dài cho công trường xây dựng, nhà xưởng, khu bảo trì và hệ thống điện tạm thời.
• Kết nối tủ điện phân phối với thiết bị di động thông qua ổ cắm CEE 16A 4P 6H tương thích.
• Sử dụng tại khu vực có bụi, độ ẩm hoặc nguy cơ nước bắn khi toàn bộ bộ phích–ổ cắm được lắp kín đúng yêu cầu IP67.

Trước khi đấu nối, phải cô lập nguồn điện, khóa thiết bị đóng cắt khi cần thiết và xác nhận không còn điện. Cáp phải có đủ ba lõi pha và một lõi PE, tiết diện phù hợp với dòng tải; dây tiếp địa không được đấu thay cho dây trung tính. Sau khi đấu dây cần siết chắc các đầu nối, kiểm tra lực giữ cáp và bảo đảm không có sợi đồng thừa gây chạm chập.

Cam kết và nơi mua phích cắm PCE F0142-6 chính hãng

Khi lựa chọn phích cắm PCE F0142-6 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 16A 4P, điện áp 400V, vị trí tiếp địa 6H và cấp bảo vệ IP67. Việc chọn đúng thông số giúp phích cắm tương thích với ổ cắm hiện có và hạn chế nguy cơ đấu nối sai trong hệ thống điện ba pha.

Khách hàng có nhu cầu mua sản phẩm, nhận báo giá hoặc tư vấn lựa chọn ổ cắm ghép nối phù hợp có thể đặt hàng trực tiếp tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ kiểm tra model, cấu hình cực, dòng điện định mức và yêu cầu sử dụng trước khi cung cấp sản phẩm.

Câu hỏi thường gặp về phích cắm PCE F0142-6

PCE F0142-6 sử dụng cho nguồn điện nào?

PCE F0142-6 sử dụng cho nguồn điện xoay chiều ba pha 380–415V, tần số 50/60Hz và dòng điện định mức 16A.

Phích cắm 4P có phải là phích cắm bốn pha không?

Không. Cấu hình 4P của sản phẩm gồm ba cực pha L1, L2, L3 và một cực tiếp địa PE. Phích cắm không có cực trung tính N.

PCE F0142-6 có kết nối được với thiết bị cần dây trung tính không?

Không phù hợp. Thiết bị cần cấu hình L1, L2, L3, N và PE phải sử dụng phích cắm 5P tương ứng, không nên thay đổi hoặc đấu bỏ dây trung tính để sử dụng phích 4P.

Ý nghĩa của ký hiệu 6H là gì?

Vị trí 6H thể hiện hướng của cực tiếp địa theo quy ước mặt đồng hồ trong hệ thống đầu nối CEE. Phích cắm phải ghép với ổ cắm có cùng vị trí tiếp địa 6H và cùng cấu hình điện.

Cấp bảo vệ IP67 có nghĩa là phích cắm luôn chống nước hoàn toàn không?

IP67 chỉ được duy trì khi sản phẩm được đấu cáp đúng kích thước, các bộ phận làm kín được lắp đầy đủ và phích cắm được ghép đúng với ổ cắm tương thích. Phích cắm bị tháo rời, lắp sai hoặc không ghép kín có thể không còn đạt mức bảo vệ này.

PCE F0142-6 có chức năng chống quá tải hoặc chống rò điện không?

Không. Đây là thiết bị kết nối điện, không phải thiết bị bảo vệ. Mạch cấp nguồn cần có thiết bị bảo vệ quá tải, ngắn mạch và dòng rò phù hợp.

Có thể dùng PCE F0142-6 cho máy móc ngoài trời không?

Có thể sử dụng trong các hệ thống ngoài trời hoặc môi trường ẩm nếu thông số điện của tải phù hợp, bộ phích–ổ cắm được lắp kín đúng chuẩn và hệ thống có đầy đủ biện pháp bảo vệ điện.
