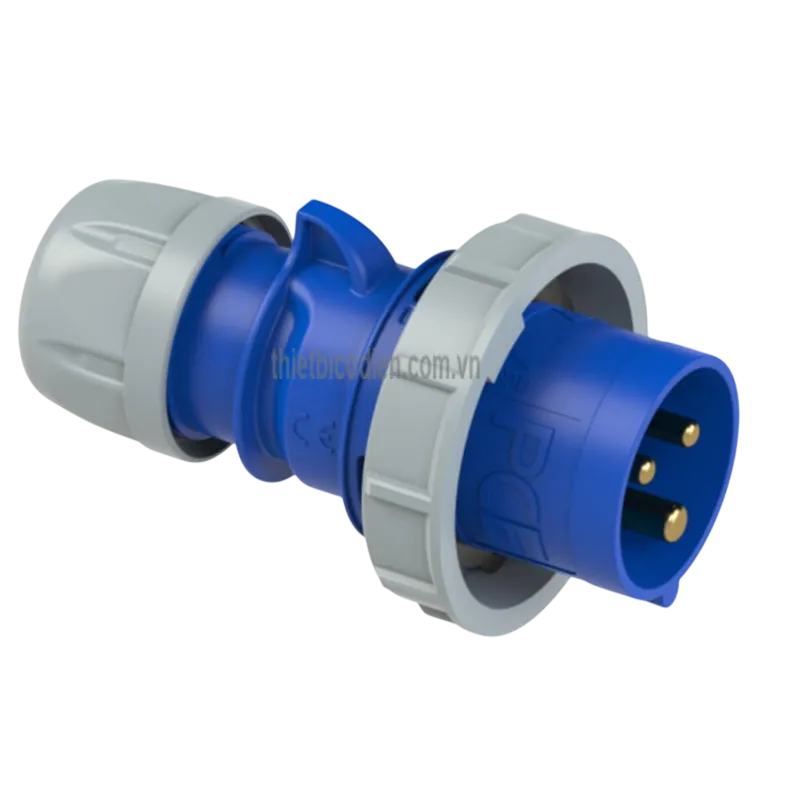

Phích cắm PCE F0132-6 (16A - 3P - 230V - 6H - IP67)

1. Giới thiệu phích cắm PCE F0132-6 16A 3P 230V IP67

Phích cắm PCE F0132-6 là phích cắm công nghiệp di động dùng cho nguồn điện xoay chiều 230V, có cấu hình 3 cực gồm 2 cực dẫn điện và 1 cực tiếp địa. Sản phẩm mang thông số định mức 16A - 3P - 230V - 6H - IP67, phù hợp với các hệ thống cấp điện cần kết nối chắc chắn và hạn chế bụi, nước xâm nhập.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp có nguồn gốc từ Áo. Hãng bắt đầu sản xuất phích cắm và ổ cắm CEE từ năm 1973, tập trung vào các dòng phích cắm, ổ cắm công nghiệp và thiết bị phân phối điện phục vụ nhà máy, công trường, xưởng sản xuất cùng nhiều môi trường làm việc chuyên nghiệp.

Model F0132-6 thuộc nhóm phích cắm di động kín nước của PCE. Thiết kế chuẩn hóa giúp sản phẩm kết nối với ổ cắm công nghiệp tương thích về dòng điện, điện áp, số cực, vị trí tiếp địa và cấp bảo vệ.

2. Ưu điểm và tính năng nổi bật

Kết nối điện 230V có tiếp địa an toàn

Sản phẩm sử dụng cấu hình 3P tương đương 2P+PE, gồm hai cực cấp điện và một cực bảo vệ nối đất. Cực PE giúp duy trì đường dẫn tiếp địa cho thiết bị, góp phần giảm nguy cơ điện giật khi hệ thống được đấu nối và bảo vệ đúng kỹ thuật.

Cấp bảo vệ IP67 cho môi trường nhiều bụi và độ ẩm

Phích cắm công nghiệp IP67 có khả năng chống bụi và chịu nước theo điều kiện thử của cấp bảo vệ IP67. Hiệu quả bảo vệ được duy trì khi phích cắm được đấu cáp, siết kín và ghép đúng với ổ cắm tương thích có cấp bảo vệ phù hợp.

Vị trí tiếp địa 6H hạn chế cắm nhầm

Cấu hình 6H xác định vị trí cơ khí của chân tiếp địa theo mặt đồng hồ. Cách mã hóa này giúp phích chỉ ghép với ổ cắm có cấu hình tương ứng, hạn chế kết nối nhầm giữa các nhóm điện áp hoặc kiểu cực khác nhau.

Vỏ PA6 phù hợp sử dụng công nghiệp

Vỏ phích được chế tạo từ nhựa Polyamide PA6, loại vật liệu thường được sử dụng cho thiết bị kết nối điện công nghiệp nhờ độ bền cơ học và khả năng cách điện. Kết cấu dạng thẳng thuận tiện cho việc đấu nối cáp mềm và sử dụng với thiết bị di động.

Đầu nối bắt vít thuận tiện cho lắp đặt

Công nghệ đấu dây bằng vít cho phép cố định dây dẫn chắc chắn tại các đầu cực. Khi thi công đúng lực siết và đúng tiết diện dây, kết nối có độ ổn định cao, thuận tiện kiểm tra hoặc bảo trì định kỳ.

Thông số kỹ thuật cơ bản

Hạng mục	Thông tin
Mã sản phẩm	F0132-6
Loại sản phẩm	Phích cắm công nghiệp di động kín nước
Dòng điện định mức	16A
Số cực	3P, cấu hình 2P+PE
Điện áp định mức	230V AC
Tần số	50/60Hz
Vị trí tiếp địa	6H
Cấp bảo vệ	IP67
Màu nhận diện	Xanh dương
Vật liệu vỏ	Polyamide PA6
Phương pháp đấu dây	Đầu nối bắt vít
Tiết diện dây dẫn tối đa	2,5 mm²
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của PCE F0132-6

PCE F0132-6 16A 230V được dùng để tạo điểm kết nối tháo lắp giữa dây nguồn và ổ cắm công nghiệp tương thích. Sản phẩm thích hợp cho các thiết bị sử dụng điện một pha 230V cần có dây dẫn pha, dây trung tính và dây tiếp địa bảo vệ.

Đây là thiết bị kết nối điện thụ động, không có mạch điện tử, không đóng cắt tự động và không thực hiện chức năng bảo vệ quá tải, ngắn mạch hoặc dòng rò. Hệ thống vẫn cần được trang bị MCB, MCCB, RCD hoặc RCBO phù hợp với thiết kế điện.

Nguyên lý hoạt động

Khi lắp đặt, dây pha và dây trung tính được đấu vào hai đầu cực mang điện, còn dây PE được đấu vào đầu cực tiếp địa. Sau khi phích được cắm hoàn toàn vào ổ tương thích, các chân dẫn điện tiếp xúc với cực nhận bên trong ổ cắm để truyền nguồn đến thiết bị.

Chân tiếp địa được bố trí theo vị trí 6 giờ, vừa tạo kết nối bảo vệ vừa đóng vai trò định hướng cơ khí. Hình dạng chân cắm và rãnh định vị giúp ngăn việc ghép phích với ổ cắm không cùng cấu hình.

Phần vỏ, bộ phận siết cáp và bề mặt ghép nối tạo thành hàng rào cơ khí hạn chế bụi và nước đi vào vùng tiếp điểm. Để đạt hiệu quả của cấp bảo vệ IP67, cáp phải có đường kính phù hợp, đầu siết cáp phải được lắp kín và phích phải ghép đúng với ổ cắm đồng bộ.

Ứng dụng thực tế

• Kết nối nguồn cho máy móc và dụng cụ điện di động sử dụng điện 230V.
• Cấp điện cho tủ điện di động, hộp phân phối và dây nối dài công nghiệp.
• Sử dụng trong nhà máy, xưởng cơ khí, khu bảo trì và dây chuyền sản xuất.
• Phù hợp với công trường xây dựng, khu vực ngoài trời có mái che hoặc nơi có độ ẩm và bụi.
• Kết nối hệ thống chiếu sáng, thiết bị dịch vụ và phụ tải một pha có tiếp địa.

Lưu ý khi lắp đặt và sử dụng

• Ngắt nguồn, khóa nguồn và xác nhận hết điện trước khi đấu dây hoặc tháo lắp phích.
• Đấu đúng dây pha, dây trung tính và dây PE theo ký hiệu trên đầu cực.
• Sử dụng dây dẫn có tiết diện và đường kính ngoài phù hợp với phích cắm.
• Siết chặt đầu cực và bộ phận giữ cáp để tránh dây bị kéo căng hoặc tiếp xúc lỏng.
• Chỉ ghép với ổ cắm 16A, 230V, 3P, 6H có cấu hình tương thích.
• Không sử dụng sản phẩm bị nứt vỏ, cháy chân cắm, biến dạng hoặc mất khả năng làm kín.
• Việc đấu nối nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.

4. Cam kết và nơi mua phích cắm PCE F0132-6 chính hãng

Để bảo đảm đúng cấu hình 16A - 3P - 230V - 6H - IP67, khách hàng nên kiểm tra kỹ mã hàng, số cực, vị trí tiếp địa và loại ổ cắm sẽ sử dụng trước khi đặt mua.

Quý khách có thể mua phích cắm PCE F0132-6 chính hãng tại thietbicodien. Chúng tôi hỗ trợ tư vấn lựa chọn ổ cắm tương thích, kiểm tra cấu hình kỹ thuật, báo giá số lượng và cung cấp thông tin sản phẩm phục vụ công trình, nhà máy hoặc đơn vị bảo trì.

Liên hệ thietbicodien để được tư vấn đúng mã PCE, tránh nhầm giữa phích cắm 230V với các phiên bản 400V, khác số cực hoặc khác vị trí tiếp địa.

Câu hỏi thường gặp (FAQ)

PCE F0132-6 là phích cắm một pha hay ba pha?

F0132-6 dùng cho nguồn điện một pha 230V. Ký hiệu 3P ở đây là tổng số ba cực, gồm hai cực mang điện 2P và một cực tiếp địa PE, không phải phích cắm điện ba pha.

Phích cắm F0132-6 có thể dùng với ổ cắm 32A không?

Không nên ghép với ổ 32A. Phích cắm phải được sử dụng với ổ cắm công nghiệp 16A có cùng điện áp 230V, cấu hình 3P và vị trí tiếp địa 6H.

Cấp bảo vệ IP67 có nghĩa là sản phẩm chống nước hoàn toàn không?

IP67 thể hiện khả năng chống bụi và chịu nước theo điều kiện thử tiêu chuẩn. Cấp bảo vệ chỉ được bảo đảm khi phích được đấu cáp đúng, siết kín và ghép hoàn chỉnh với ổ cắm tương thích. Không nên hiểu IP67 là có thể sử dụng tùy ý dưới nước trong thời gian dài.

Phích cắm PCE F0132-6 có dùng ngoài trời được không?

Có thể sử dụng trong các hệ thống ngoài trời phù hợp nhờ cấp bảo vệ IP67. Tuy nhiên, điểm kết nối cần được lắp đúng kỹ thuật, tránh ngập kéo dài, có thiết bị bảo vệ dòng rò và được kiểm tra định kỳ.

F0132-6 có chức năng chống quá tải hoặc chống giật không?

Không. Đây là phích cắm kết nối nguồn, không phải thiết bị bảo vệ. Mạch điện cần có MCB hoặc MCCB để bảo vệ quá tải, ngắn mạch và nên có RCD hoặc RCBO để bảo vệ dòng rò.

Tiết diện dây tối đa dùng với F0132-6 là bao nhiêu?

Thông tin kỹ thuật của model cho biết tiết diện dây dẫn tối đa là 2,5 mm². Kỹ thuật viên cần lựa chọn tiết diện thực tế theo dòng tải, chiều dài cáp, điều kiện lắp đặt và quy định an toàn điện áp dụng cho công trình.

Tại sao phải chọn đúng vị trí tiếp địa 6H?

Vị trí 6H là mã định hướng cơ khí của chân tiếp địa. Chọn đúng 6H giúp phích cắm ghép chính xác với ổ cắm 230V tương ứng và hạn chế cắm nhầm vào hệ thống có điện áp hoặc cấu hình khác.
