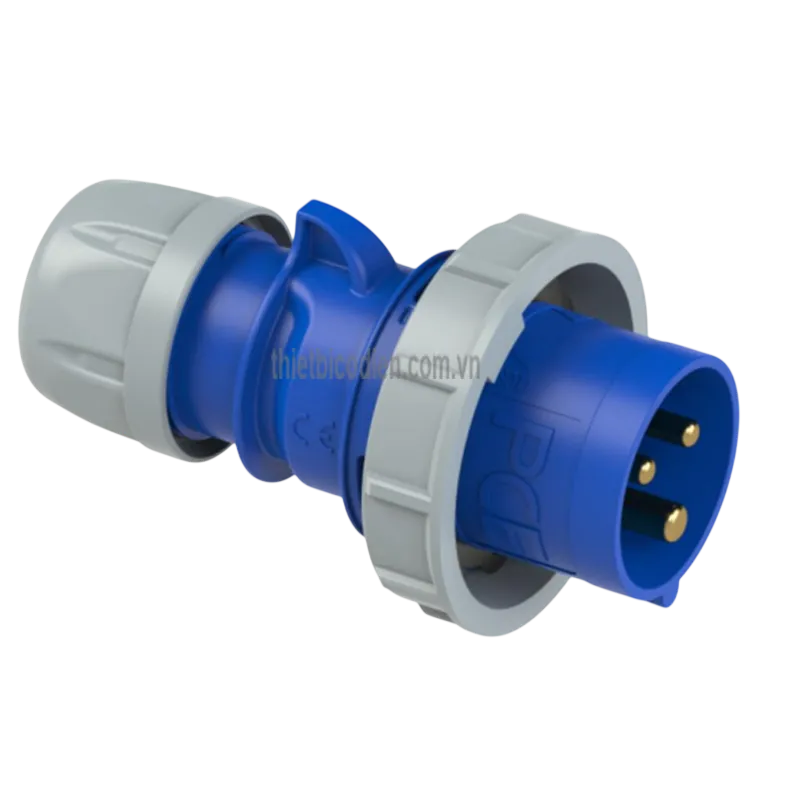

Phích cắm PCE F0232-6 (32A - 3P - 230V - 6H - IP67)

Phích cắm PCE F0232-6 32A 3P 230V 6H IP67 xuất xứ Áo

Phích cắm PCE F0232-6 là phích cắm công nghiệp dạng thẳng, được thiết kế cho mạng điện 230V với dòng điện định mức 32A. Sản phẩm có cấu hình 3 cực gồm 2 cực mang điện và 1 cực tiếp địa bảo vệ, vị trí cực tiếp địa 6H cùng cấp bảo vệ IP67, phù hợp với các vị trí cần kết nối điện chắc chắn và hạn chế ảnh hưởng của bụi, nước.

Theo dữ liệu kỹ thuật của nhà sản xuất, sản phẩm sử dụng vỏ PA6, tiếp điểm bằng đồng thau mạ niken và phương pháp đấu dây bằng đầu nối vít. Cấu tạo này giúp phích cắm đáp ứng nhu cầu kết nối nguồn điện trong nhà xưởng, công trường, khu vực sản xuất và các hệ thống máy móc sử dụng nguồn 200–250V AC.

Giới thiệu thương hiệu PCE và nguồn gốc sản phẩm

PCE, tên đầy đủ PC Electric Ges.m.b.H., là thương hiệu thiết bị kết nối điện công nghiệp có trụ sở tại Áo. Hãng tập trung phát triển phích cắm, ổ cắm và các giải pháp phân phối điện phục vụ nhà máy, công trường, kho vận, sản xuất cơ khí và nhiều môi trường công nghiệp khác.

Model F0232-6 thuộc nhóm phích cắm CEE công nghiệp của PCE. Sản phẩm mang mã màu xanh để nhận biết nhóm điện áp 230V theo quy ước của hệ thống kết nối công nghiệp EN 60309-2, giúp người vận hành lựa chọn đúng ổ cắm tương thích và hạn chế cắm nhầm sang cấp điện áp khác.

Phích cắm có xuất xứ Áo, được thiết kế hướng đến khả năng sử dụng ổn định trong các hệ thống điện yêu cầu kết nối cơ khí chắc chắn, có tiếp địa bảo vệ và khả năng che chắn tốt hơn so với phích cắm dân dụng thông thường.

Ưu điểm và tính năng nổi bật của PCE F0232-6

• Phích cắm công nghiệp 32A phù hợp với thiết bị và đường cấp nguồn có dòng làm việc lớn hơn các loại phích cắm dân dụng.
• Cấu hình 3 cực dạng 2P+PE gồm hai cực dẫn điện và một cực tiếp địa, hỗ trợ nâng cao an toàn khi cấp nguồn cho thiết bị điện 230V.
• Cấp bảo vệ IP67 giúp ngăn bụi xâm nhập và bảo vệ sản phẩm trước tác động của nước khi phích cắm được lắp ráp, kết nối đúng hướng dẫn.
• Vị trí cực tiếp địa 6H và mã màu xanh giúp nhận diện đúng nhóm điện áp, tránh kết nối với ổ cắm có cấu hình không tương thích.
• Vỏ PA6 có kết cấu cứng chắc, phù hợp với điều kiện làm việc thường gặp trong môi trường công nghiệp.
• Tiếp điểm đồng thau mạ niken hỗ trợ duy trì bề mặt tiếp xúc điện ổn định và hạn chế ảnh hưởng của quá trình oxy hóa.
• Đầu nối vít giúp kỹ thuật viên đấu dây, kiểm tra và siết lại mối nối trong quá trình lắp đặt hoặc bảo trì.
• Đầu vào cáp dạng xoay và bộ phận giữ cáp giúp hạn chế lực kéo từ dây dẫn truyền trực tiếp lên đầu cực.

Thông số kỹ thuật được xác nhận

Đặc tính	Giá trị
Thương hiệu	PCE
Mã hàng	F0232-6
Loại sản phẩm	Phích cắm CEE công nghiệp dạng thẳng
Dòng điện định mức	32A
Số cực	3 cực, cấu hình 2P+PE
Điện áp và tần số	200–250V AC, 50/60Hz
Điện áp nhận dạng theo EN 60309-2	230V, màu xanh
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP66/IP67 theo dữ liệu của nhà sản xuất
Vật liệu vỏ	PA6
Vật liệu tiếp điểm	Đồng thau CuZn, bề mặt mạ niken
Phương pháp đấu nối	Đầu nối vít
Tiết diện dây mềm phù hợp	2,5–6 mm²
Đường kính cáp phù hợp	11,5–20 mm
Kích thước tham khảo	Dài 150 mm, đường kính lớn nhất 93 mm
Xuất xứ	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm

PCE F0232-6 32A 230V có chức năng tạo điểm kết nối tháo lắp giữa dây nguồn của thiết bị và ổ cắm công nghiệp tương thích. Phích cắm truyền điện qua hai cực dẫn điện, đồng thời kết nối dây PE với cực tiếp địa để hỗ trợ dẫn dòng sự cố về hệ thống nối đất khi thiết bị hoặc dây dẫn xảy ra lỗi cách điện.

Sản phẩm không có chức năng đóng cắt, bảo vệ quá tải hoặc chống dòng rò. Hệ thống cấp nguồn vẫn cần được bố trí thiết bị bảo vệ phù hợp như MCB, MCCB, cầu chì và RCD hoặc RCBO tùy theo thiết kế điện, đặc điểm tải và yêu cầu an toàn tại vị trí sử dụng.

Nguyên lý hoạt động

Sau khi dây nguồn được đấu vào đúng các đầu cực bên trong phích cắm, vít đầu nối giữ chặt lõi dẫn điện để tạo mối tiếp xúc. Bộ phận giữ cáp phía sau cố định vỏ cáp, hạn chế lực kéo và lực xoắn tác động lên các đầu nối.

Khi cắm phích vào ổ cắm 32A, 3 cực, 230V, 6H tương thích, các chân dẫn điện tiếp xúc với cực pha và trung tính của ổ cắm, còn chân PE kết nối với mạch tiếp địa bảo vệ. Cấu trúc định vị cơ khí và vị trí tiếp địa 6H chỉ cho phép ghép nối với đúng loại ổ cắm có cấu hình tương ứng.

Để duy trì khả năng chống bụi và nước IP67, phích cắm phải được lắp đúng loại cáp, siết kín đầu vào cáp và ghép hoàn toàn với ổ cắm có cấp bảo vệ tương thích. Cấp IP có thể không còn được đảm bảo nếu sản phẩm chưa kết nối, lắp sai kích thước cáp, gioăng bị hỏng hoặc vòng siết chưa được khóa chặt.

Ứng dụng phù hợp

• Cấp nguồn 230V cho máy móc và thiết bị di động trong nhà xưởng.
• Kết nối nguồn cho thiết bị thi công tại công trường và khu vực lắp đặt ngoài trời có biện pháp bảo vệ phù hợp.
• Sử dụng trong tủ điện di động, hộp phân phối điện và dây nối dài công nghiệp.
• Cấp điện cho thiết bị vệ sinh công nghiệp, máy bơm, máy nén khí hoặc dụng cụ điện có thông số đầu vào tương thích.
• Ứng dụng tại kho hàng, xưởng cơ khí, khu vực bảo trì và dây chuyền sản xuất.

Do cấu hình 3 cực của sản phẩm là 2P+PE, đây không phải phích cắm ba pha. Người dùng cần kiểm tra điện áp, dòng điện, số cực và vị trí tiếp địa của ổ cắm trước khi lựa chọn.

Cam kết và nơi mua phích cắm PCE F0232-6 chính hãng

Khi lựa chọn phích cắm PCE chính hãng, người mua cần kiểm tra đúng mã F0232-6, dòng điện 32A, cấu hình 3 cực 2P+PE, điện áp 230V, vị trí tiếp địa 6H và cấp bảo vệ IP67. Việc chọn đúng thông số giúp sản phẩm tương thích với ổ cắm, dây dẫn và hệ thống điện đang sử dụng.

Khách hàng có thể đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn đúng mã hàng, kiểm tra khả năng tương thích với ổ cắm và nhận báo giá theo số lượng thực tế. Đội ngũ tư vấn hỗ trợ khách hàng cá nhân, đơn vị thi công, nhà máy và các dự án cần phích cắm công nghiệp PCE xuất xứ Áo.

Câu hỏi thường gặp về phích cắm PCE F0232-6

PCE F0232-6 sử dụng cho điện một pha hay ba pha?

Sản phẩm sử dụng cho mạng điện 230V với cấu hình 2P+PE, gồm hai cực dẫn điện và một cực tiếp địa bảo vệ. Đây không phải phích cắm ba pha.

Phích cắm F0232-6 có thể kết nối với mọi ổ cắm 32A không?

Không. Ổ cắm phải đồng thời tương thích về dòng điện 32A, điện áp 230V, cấu hình 3 cực, vị trí tiếp địa 6H và kiểu kết nối CEE. Không nên cố ghép sản phẩm với ổ cắm có số cực hoặc vị trí tiếp địa khác.

Cấp bảo vệ IP67 có ý nghĩa gì?

IP67 cho biết sản phẩm có khả năng ngăn bụi xâm nhập và bảo vệ trước tác động của nước theo điều kiện thử nghiệm của cấp bảo vệ tương ứng. Khả năng này chỉ được duy trì khi phích cắm được lắp đúng cáp, siết kín và kết nối hoàn chỉnh với ổ cắm phù hợp.

PCE F0232-6 sử dụng dây dẫn có tiết diện bao nhiêu?

Theo dữ liệu kỹ thuật của nhà sản xuất, đầu nối của phích cắm phù hợp với dây mềm có tiết diện từ 2,5 đến 6 mm². Tiết diện thực tế phải được lựa chọn dựa trên dòng tải, chiều dài dây, cách lắp đặt và yêu cầu của hệ thống điện.

Phích cắm có tích hợp bảo vệ quá tải hoặc chống giật không?

Không. F0232-6 chỉ thực hiện chức năng kết nối điện và tiếp địa. Bảo vệ quá tải, ngắn mạch và dòng rò phải do các thiết bị bảo vệ riêng trong hệ thống như MCB, MCCB, RCD hoặc RCBO đảm nhiệm.

Cần lưu ý gì khi đấu dây cho F0232-6?

Phải ngắt hoàn toàn nguồn điện, khóa cô lập nếu cần và xác nhận hết điện trước khi tháo vỏ hoặc đấu dây. Dây pha, trung tính và PE phải được đấu đúng đầu cực; lõi dây cần được tuốt đúng chiều dài, siết đủ chặt và không để sợi đồng thừa gây chạm chập.

Làm thế nào để duy trì cấp bảo vệ IP67 sau khi lắp đặt?

Cần sử dụng đúng đường kính cáp, lắp đầy đủ gioăng, siết chặt đầu giữ cáp và kiểm tra vỏ phích không bị nứt hoặc biến dạng. Khi vận hành, phích phải được ghép kín với ổ cắm công nghiệp có cấu hình và cấp bảo vệ tương thích.
