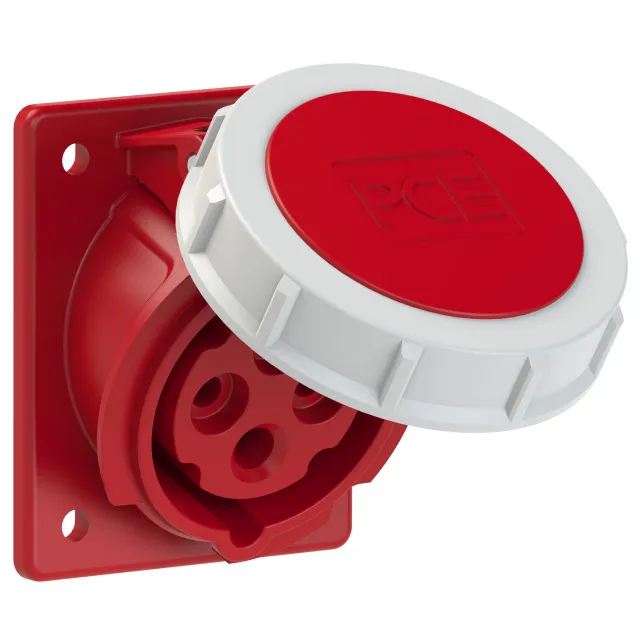

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4142-6F78 (16A - 4P - 400V - 6H - IP67)

1) Giới thiệu ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4142-6F78

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F4142-6F78 là ổ cắm CEE dùng để tạo điểm cấp nguồn cố định trên tủ điện, bảng điều khiển, hộp phân phối hoặc thân máy. Sản phẩm có cấu hình 4 cực gồm ba cực pha và một cực bảo vệ tiếp địa, phù hợp với nguồn điện xoay chiều 400V trong hệ thống điện công nghiệp.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện công nghiệp có nguồn gốc từ Áo. Hãng chuyên phát triển phích cắm, ổ cắm CEE, hộp phân phối và các giải pháp cấp điện phục vụ nhà máy, công trường, xưởng sản xuất và hệ thống kỹ thuật chuyên nghiệp.

Model F4142-6F78 thuộc nhóm ổ cắm gắn âm kín nước dạng nghiêng. Thiết kế này giúp đầu cắm hướng chếch ra ngoài, thuận tiện thao tác trong không gian lắp đặt hạn chế và giảm tình trạng dây dẫn bị bẻ gập sát mặt tủ.

Thông số nhận diện chính

Đặc tính	Thông tin
Loại thiết bị	Ổ cắm công nghiệp CEE gắn âm dạng nghiêng
Cấu hình cực	4P, gồm 3P+PE
Dòng điện định mức	16A
Điện áp định mức	400V AC
Tần số	50/60Hz
Vị trí cực tiếp địa	6H
Cấp bảo vệ	IP67
Kiểu lắp đặt	Gắn âm trên bảng hoặc mặt tủ
Kiểu dáng	Dạng nghiêng
Hệ thống kết nối	CEE theo IEC/EN 60309
Màu nhận diện điện áp	Đỏ
Xuất xứ thương hiệu	Áo

2) Ưu điểm và tính năng nổi bật của PCE F4142-6F78

• Ổ cắm công nghiệp 16A 4P 400V phù hợp với các mạch điện ba pha không sử dụng dây trung tính, gồm ba dây pha và dây tiếp địa bảo vệ.
• Cấp bảo vệ IP67 hỗ trợ ngăn bụi xâm nhập và tăng khả năng bảo vệ trước nước khi sản phẩm được lắp đặt, đóng nắp hoặc ghép nối đúng kỹ thuật.
• Thiết kế gắn âm giúp phần thân ổ cắm nằm gọn phía sau mặt tủ, tiết kiệm không gian và tạo bề mặt lắp đặt ngăn nắp.
• Hướng cắm nghiêng giúp người vận hành tiếp cận đầu nối thuận tiện hơn, nhất là khi tủ điện được đặt thấp hoặc không gian phía trước bị giới hạn.
• Vị trí tiếp địa 6H tạo mã hóa cơ khí, hỗ trợ ngăn việc ghép nối với phích cắm không tương thích về điện áp, số cực hoặc vị trí chân tiếp địa.
• Cấu trúc CEE chuyên dụng tạo kết nối chắc chắn hơn so với ổ cắm dân dụng khi sử dụng trong môi trường máy móc, rung động và thao tác thường xuyên.
• Nắp bảo vệ giúp che các tiếp điểm khi ổ cắm không được sử dụng, hạn chế bụi bẩn, độ ẩm và dị vật tiếp xúc trực tiếp với phần dẫn điện.
• Màu đỏ giúp nhận biết nhanh nhóm thiết bị CEE sử dụng cho nguồn điện công nghiệp 400V, hỗ trợ quản lý và vận hành hệ thống thuận tiện hơn.

IP67 không thay thế cho biện pháp bảo vệ điện của toàn bộ hệ thống. Để duy trì mức bảo vệ thiết kế, mặt bích, gioăng, nắp ổ cắm, phích cắm tương thích và vị trí lắp đặt phải được thi công đúng hướng dẫn.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm PCE F4142-6F78

Ổ cắm CEE gắn âm dạng nghiêng có chức năng tạo giao diện lấy điện cố định giữa nguồn điện trong tủ hoặc bảng phân phối với thiết bị sử dụng điện bên ngoài. Người vận hành có thể kết nối máy móc bằng phích cắm CEE tương thích mà không cần đấu dây trực tiếp mỗi lần sử dụng.

Sản phẩm thích hợp cho mạch 400V sử dụng ba dây pha L1, L2, L3 và dây bảo vệ PE. Do cấu hình 4P của model này là 3P+PE, ổ cắm không có cực trung tính N và không phù hợp với tải bắt buộc phải sử dụng dây trung tính.

Nguyên lý hoạt động

Nguồn điện từ tủ phân phối được đưa qua thiết bị đóng cắt và bảo vệ phù hợp trước khi đấu vào các đầu cực phía sau ổ cắm. Ba dây pha được kết nối với các cực L1, L2, L3, trong khi dây PE được nối với cực tiếp địa bảo vệ.

Khi phích cắm CEE 16A, 4P, 400V, 6H tương thích được cắm đúng vị trí, các chân dẫn điện tiếp xúc với ổ cắm và truyền nguồn đến thiết bị. Cấu trúc định hướng cùng vị trí chân tiếp địa 6H chỉ cho phép ghép nối với đúng loại phích cắm tương ứng, qua đó giảm nguy cơ kết nối nhầm chuẩn.

Dây PE tạo đường dẫn bảo vệ cho dòng sự cố về hệ thống tiếp địa. Tuy nhiên, ổ cắm không tự thay thế cầu dao, cầu chì, MCB, MCCB, RCD hoặc RCBO; thiết bị bảo vệ phải được lựa chọn riêng theo tải, tiết diện dây dẫn và yêu cầu của hệ thống.

Ứng dụng phù hợp

• Lắp trên mặt tủ điện phân phối tại nhà máy và xưởng sản xuất.
• Tạo đầu ra nguồn cho động cơ, máy bơm, quạt công nghiệp hoặc thiết bị ba pha phù hợp.
• Lắp trên hộp cấp điện, trạm điện phụ trợ và bảng điện công trường.
• Sử dụng trong khu vực sản xuất có nhiều bụi hoặc thường xuyên vệ sinh bằng nước.
• Lắp tại kho hàng, khu kỹ thuật, dây chuyền chế biến và hệ thống xử lý nước.
• Cấp nguồn cho thiết bị di động có phích cắm CEE cùng dòng điện, điện áp, số cực và vị trí tiếp địa.

Lưu ý khi lựa chọn và sử dụng

Trước khi đặt hàng, cần kiểm tra đồng thời dòng điện 16A, điện áp 400V, cấu hình 4P, vị trí 6H và cấp bảo vệ IP67. Phích cắm đối ứng phải tương thích đầy đủ với các thông số này; chỉ giống số cực hoặc hình dáng bên ngoài là chưa đủ để bảo đảm ghép nối đúng.

Việc lắp đặt phải do người có chuyên môn điện thực hiện. Cần cô lập nguồn, khóa nguồn nếu cần thiết, xác nhận hết điện trước khi đấu nối và siết đầu cực theo yêu cầu kỹ thuật. Không nên cắm hoặc rút phích khi tải đang hoạt động, trừ khi hệ thống được thiết kế và đánh giá cho thao tác đó.

4) Cam kết và nơi mua ổ cắm PCE F4142-6F78

Khi lựa chọn ổ cắm PCE F4142-6F78 chính hãng, khách hàng cần đối chiếu đúng model, cấu hình 16A, 4P, 400V, 6H và IP67 để tránh nhầm với các phiên bản 3P, 5P hoặc mức dòng điện khác.

Khách hàng có thể đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn đúng phích cắm đối ứng, kiểm tra khả năng tương thích với hệ thống và nhận báo giá theo số lượng thực tế. thietbicodien cam kết cung cấp đúng mã hàng, sản phẩm mới, thông tin minh bạch và hỗ trợ kỹ thuật cho nhu cầu lắp đặt tủ điện, nhà máy hoặc công trình.

Câu hỏi thường gặp về ổ cắm PCE F4142-6F78

PCE F4142-6F78 là ổ cắm một pha hay ba pha?

Đây là ổ cắm công nghiệp ba pha 400V. Cấu hình 4P gồm ba cực pha L1, L2, L3 và một cực tiếp địa PE.

Ổ cắm 4P của model này có dây trung tính N không?

Không. Cấu hình của F4142-6F78 là 3P+PE, vì vậy sản phẩm không có cực N. Thiết bị sử dụng điện phải phù hợp với nguồn ba pha không cần dây trung tính.

Ý nghĩa của vị trí 6H là gì?

6H chỉ vị trí cơ khí của cực tiếp địa theo cách biểu diễn mặt đồng hồ. Đặc điểm này giúp mã hóa loại kết nối và ngăn ghép ổ cắm với phích cắm có điện áp hoặc cấu hình không tương thích.

IP67 có nghĩa là ổ cắm sử dụng được dưới nước không?

IP67 cho biết khả năng chống bụi và bảo vệ trước tác động của nước theo điều kiện thử nghiệm tiêu chuẩn. Điều này không có nghĩa sản phẩm được thiết kế để vận hành chìm dưới nước lâu dài. Khả năng bảo vệ còn phụ thuộc vào việc lắp đặt, đóng nắp và ghép nối đúng phụ kiện.

F4142-6F78 cần sử dụng với loại phích cắm nào?

Sản phẩm cần ghép với phích cắm CEE có cùng dòng điện 16A, điện áp 400V, cấu hình 4P, vị trí tiếp địa 6H và cấp bảo vệ phù hợp với môi trường sử dụng.

Ổ cắm có thể tự bảo vệ quá tải hoặc rò điện không?

Không. F4142-6F78 là thiết bị kết nối điện, không tích hợp chức năng bảo vệ quá tải, ngắn mạch hoặc dòng rò. Mạch cấp nguồn cần có thiết bị đóng cắt và bảo vệ được lựa chọn phù hợp.

Thiết kế dạng nghiêng có lợi ích gì?

Hướng cắm nghiêng giúp thao tác cắm rút thuận tiện, tạo khoảng trống cho thân phích và dây dẫn, đồng thời hạn chế việc dây bị uốn gập sát mặt tủ điện.

Ổ cắm này có phù hợp để lắp ngoài trời không?

Sản phẩm có cấp bảo vệ IP67 và có thể được xem xét cho môi trường ngoài trời khi được lắp đúng kỹ thuật. Vị trí lắp vẫn cần tránh ngập kéo dài, va đập trực tiếp và các điều kiện vượt quá thiết kế của thiết bị.
