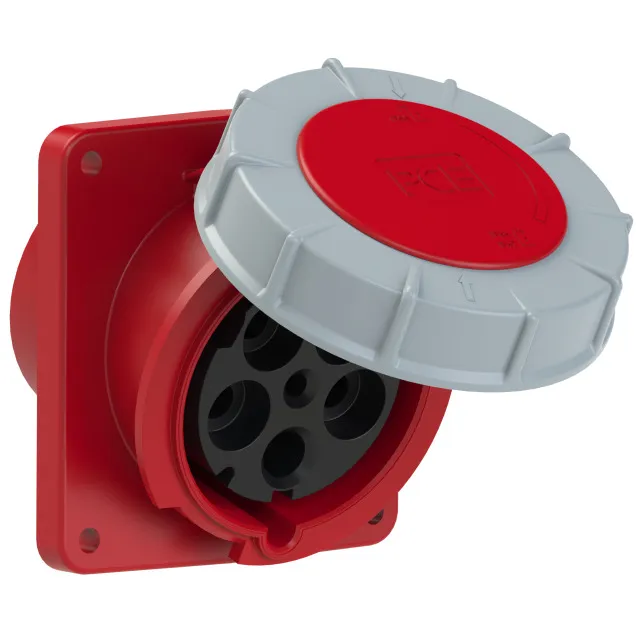

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F445-6 (125A - 5P - 400V - 6H - IP66/67)

1) Giới thiệu ổ cắm công nghiệp gắn âm dạng nghiêng PCE F445-6

Ổ cắm công nghiệp gắn âm dạng nghiêng PCE F445-6 là ổ cắm CEE cố định dành cho hệ thống điện ba pha công suất lớn. Sản phẩm có dòng điện định mức 125A, điện áp 400V, cấu hình 5 cực 3P+N+PE, vị trí tiếp địa 6H và cấp bảo vệ IP66/IP67.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị điện có nguồn gốc từ Áo, chuyên phát triển và sản xuất phích cắm, ổ cắm CEE cùng các giải pháp kết nối điện công nghiệp. Các sản phẩm của hãng được sử dụng trong tủ điện, nhà máy, công trường, hệ thống phân phối điện và nhiều môi trường kỹ thuật yêu cầu kết nối chắc chắn.

Thiết kế gắn âm giúp model F445-6 được cố định trực tiếp trên mặt tủ điện, bảng phân phối hoặc vỏ máy. Hướng ổ cắm nghiêng ra ngoài tạo điều kiện thuận lợi khi thao tác với phích cắm và giúp dây dẫn ít bị gập sát vào bề mặt lắp đặt.

2) Ưu điểm và tính năng nổi bật của PCE F445-6

Kết nối nguồn điện ba pha dòng lớn

Sản phẩm được thiết kế cho nguồn điện 125A 5P 400V, phù hợp với các đường cấp điện ba pha có dây trung tính và dây tiếp địa bảo vệ. Cấu hình 5P tương ứng với L1, L2, L3, N và PE; không có nghĩa là hệ thống điện năm pha.

Khả năng bảo vệ IP66/IP67

Cấp bảo vệ IP66/IP67 chống bụi và chống nước giúp ổ cắm thích hợp với môi trường công nghiệp có độ ẩm, bụi hoặc nguy cơ nước bắn. Khả năng bảo vệ thực tế phụ thuộc vào việc lắp đặt đúng kỹ thuật, độ kín của bề mặt gá và phích cắm đối ứng tương thích.

Chuẩn hóa cấu hình kết nối

Vị trí tiếp địa 6H kết hợp màu nhận diện đỏ giúp phân biệt cấu hình điện áp 400V theo hệ thống đầu nối công nghiệp IEC 60309. Cơ cấu định vị hạn chế việc ghép ổ cắm với phích cắm sai số cực, sai vị trí tiếp địa hoặc không đúng cấp dòng điện.

Thiết kế gắn âm dạng nghiêng

Kiểu ổ cắm công nghiệp gắn âm dạng nghiêng giúp tiết kiệm không gian bên ngoài tủ, tạo bề mặt lắp đặt gọn và thuận tiện khi kết nối dây nguồn có tiết diện lớn. Nắp đậy bảo vệ phần tiếp điểm khi ổ cắm chưa được sử dụng.

Thông số và đặc tính kỹ thuật đã xác nhận

Hạng mục	Thông tin
Loại sản phẩm	Ổ cắm CEE gắn âm dạng nghiêng
Dòng điện định mức	125A
Điện áp định mức	400V AC
Số cực	5P, cấu hình 3P+N+PE
Vị trí cực tiếp địa	6H
Tần số sử dụng	50Hz hoặc 60Hz
Cấp bảo vệ	IP66/IP67
Màu nhận diện	Đỏ
Vật liệu vỏ	Polyamide 6
Phương thức đấu nối	Đầu nối bắt vít
Tiết diện dây dẫn tối đa	70mm²
Tiêu chuẩn đầu nối	IEC/EN 60309
Kiểu lắp đặt	Lắp cố định trên bảng hoặc mặt tủ
Xuất xứ	Áo

3) Chức năng, nguyên lý hoạt động và ứng dụng của PCE F445-6

Chức năng chính

PCE F445-6 tạo điểm kết nối cố định giữa nguồn điện ba pha trong tủ phân phối và phích cắm công nghiệp của thiết bị sử dụng điện. Sản phẩm truyền đồng thời ba dây pha, dây trung tính và dây tiếp địa bảo vệ tới tải có cấu hình tương ứng.

Ổ cắm không có chức năng biến đổi điện áp, điều khiển tải hoặc tự bảo vệ quá tải. Mạch cấp điện cần được trang bị thiết bị đóng cắt và bảo vệ phù hợp như cầu dao cách ly, MCCB hoặc giải pháp bảo vệ dòng rò theo thiết kế của hệ thống.

Nguyên lý hoạt động

Phía sau ổ cắm, các dây L1, L2, L3, N và PE được đấu vào đúng đầu cực bằng kết nối bắt vít. Khi phích cắm tương thích được đưa vào theo đúng rãnh định vị, các chân dẫn điện của phích tiếp xúc với các ống tiếp điểm bên trong ổ cắm, hình thành đường truyền điện liên tục từ nguồn tới thiết bị.

Vị trí tiếp địa 6H và cấu trúc định hướng cơ khí giúp phích chỉ có thể cắm theo đúng chiều. Dây PE tạo đường dẫn bảo vệ cho vỏ kim loại của thiết bị khi xảy ra sự cố cách điện. Nắp đậy và các bề mặt làm kín hỗ trợ duy trì khả năng chống nước IP66/IP67 khi sản phẩm được lắp đặt và sử dụng đúng hướng dẫn.

Do đây là ổ cắm dòng lớn, người vận hành không nên cắm hoặc rút phích khi tải đang hoạt động. Cần ngắt nguồn bằng thiết bị đóng cắt phía trước, thực hiện khóa cách ly khi cần và xác nhận hết điện trước khi đấu nối hoặc bảo trì.

Ứng dụng tiêu biểu

• Lắp trên tủ điện tổng, tủ phân phối và bảng cấp nguồn lưu động.
• Cấp điện cho máy móc và dây chuyền sản xuất sử dụng nguồn ba pha 400V.
• Kết nối máy phát điện với hệ thống phân phối hoặc thiết bị công suất lớn.
• Sử dụng tại công trường xây dựng, nhà xưởng, kho vận và khu bảo trì cơ điện.
• Lắp đặt trong cảng, khu công nghiệp, sân khấu hoặc hệ thống tổ chức sự kiện ngoài trời.
• Tạo điểm cấp nguồn cố định cho thiết bị cần cả dây trung tính và tiếp địa bảo vệ.

4) Cam kết và nơi mua ổ cắm PCE F445-6 chính hãng

Khi lựa chọn ổ cắm PCE F445-6 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, dòng điện 125A, cấu hình 5P, điện áp 400V, vị trí 6H và cấp bảo vệ IP66/IP67. Việc chọn đúng phích cắm đối ứng và thiết bị bảo vệ phía trước cũng rất quan trọng đối với độ an toàn của toàn bộ hệ thống.

thietbicodien cung cấp sản phẩm đúng thông tin kỹ thuật, hỗ trợ kiểm tra cấu hình kết nối, lựa chọn phích cắm tương thích và tư vấn giải pháp lắp đặt cho tủ điện công nghiệp. Quý khách có nhu cầu nhận báo giá và đặt mua hàng chính hãng vui lòng truy cập thietbicodien.

Câu hỏi thường gặp (FAQ)

PCE F445-6 có phải là ổ cắm điện năm pha không?

Không. Ký hiệu 5P có nghĩa là ổ cắm có năm cực gồm ba dây pha L1, L2, L3, một dây trung tính N và một dây tiếp địa bảo vệ PE.

Thông số 6H trên ổ cắm F445-6 có ý nghĩa gì?

6H là vị trí của cực tiếp địa khi quan sát theo mặt đồng hồ. Cách mã hóa này giúp xác định đúng cấu hình điện áp và ngăn ghép nối với phích cắm có vị trí tiếp địa không tương thích.

Cấp bảo vệ IP66/IP67 cho biết điều gì?

IP66 thể hiện khả năng ngăn bụi hoàn toàn và chống tia nước mạnh. IP67 bổ sung khả năng bảo vệ khi ngâm nước tạm thời trong điều kiện thử nghiệm tiêu chuẩn. Khả năng bảo vệ chỉ được duy trì khi ổ cắm được lắp kín và sử dụng với phụ kiện tương thích.

Ổ cắm PCE F445-6 có thể lắp ngoài trời không?

Có thể sử dụng trong hệ thống ngoài trời hoặc môi trường ẩm bụi nếu bề mặt gá, hướng lắp, gioăng làm kín, cáp điện và phích cắm đối ứng đều đáp ứng yêu cầu kỹ thuật. Không nên coi cấp IP của riêng ổ cắm là cấp bảo vệ cho toàn bộ tủ điện.

Phích cắm nào phù hợp với ổ cắm F445-6?

Cần sử dụng phích cắm công nghiệp cùng chuẩn IEC 60309, dòng 125A, 5P, 400V, vị trí 6H và cấp bảo vệ tương ứng. Phích cắm PCE F045-6 là một cấu hình cùng thông số cơ bản, nhưng vẫn cần kiểm tra sự đồng bộ trước khi lắp đặt.

Có được cắm hoặc rút phích khi thiết bị đang mang tải không?

Không nên cắm hoặc rút phích khi mạch đang mang tải. Người vận hành cần ngắt thiết bị đóng cắt phía trước, xác nhận mạch đã hết điện và chỉ thao tác sau khi tải được cô lập an toàn.

F445-6 có thay thế cho MCCB hoặc cầu dao cách ly không?

Không. Đây là thiết bị kết nối điện, không phải thiết bị bảo vệ hoặc đóng cắt tải. Hệ thống vẫn phải có MCCB, cầu dao cách ly và các biện pháp bảo vệ cần thiết được lựa chọn theo dòng tải, tiết diện dây và điều kiện lắp đặt.
