Khởi động từ (Contactor) Eaton Moeller 109790 - DILMP32-10(110V50HZ, 120V60HZ) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109790 DILMP32-10(110V50HZ, 120V60HZ) 4P 32A 7.5kW

Khởi động từ Eaton Moeller 109790 DILMP32-10(110V50HZ, 120V60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện công nghiệp bằng cuộn hút AC. Sản phẩm phù hợp cho các hệ thống cần contactor 4P 32A, điều khiển tải điện trở, tải chiếu sáng, gia nhiệt hoặc động cơ theo đúng thiết kế tủ điện.

Thương hiệu Moeller là một phần trong hệ sinh thái thiết bị điều khiển và bảo vệ điện của Eaton, nổi tiếng ở nhóm thiết bị đóng cắt hạ thế, khởi động động cơ và tự động hóa công nghiệp. Model DILMP32-10 được sản xuất với xuất xứ Romania, hướng tới các ứng dụng yêu cầu độ tin cậy, thao tác đóng cắt ổn định và dễ tích hợp trong tủ điện.

Ưu điểm và tính năng nổi bật

Contactor Eaton Moeller DILMP32-10 có thiết kế 4 cực thường mở, phù hợp cho mạch điện 3 pha có dây trung tính hoặc các tải 4 dây cần đóng cắt đồng thời. Cuộn hút AC 110V 50Hz hoặc 120V 60Hz giúp sản phẩm phù hợp với nhiều hệ điều khiển công nghiệp sử dụng điện áp điều khiển tiêu chuẩn.

• Thiết kế 4 cực giúp đóng cắt đồng thời nhiều đường dây trong cùng một thao tác.
• Có tiếp điểm phụ 1NO thuận tiện cho mạch tự giữ, báo trạng thái hoặc liên động điều khiển.
• Đầu nối vít giúp lắp đặt chắc chắn trong tủ điện công nghiệp.
• Phù hợp cho nhóm tải AC-1 và AC-3 khi được chọn đúng dòng, công suất và thiết bị bảo vệ đi kèm.
• Dễ phối hợp với nút nhấn, rơ le nhiệt, MCCB, cầu chì và các phụ kiện điều khiển Eaton Moeller.

Hạng mục	Thông tin
Mã hàng Eaton	109790
Model	DILMP32-10(110V50HZ, 120V60HZ)
Dòng sản phẩm	Eaton Moeller DILMP contactor
Loại thiết bị	Khởi động từ / Contactor 4 cực
Số cực chính	4 cực thường mở
Tiếp điểm phụ	1NO
Dòng làm việc AC-1	32A
Công suất động cơ AC-3 tại 380/400V	7.5kW
Điện áp cuộn hút	110V 50Hz, 120V 60Hz
Điện áp làm việc AC tối đa	690V
Kiểu đầu nối	Đầu nối vít
Cấp bảo vệ thiết bị	IP00
Kích thước tham khảo	85 x 58 x 97 mm
Khối lượng tham khảo	0.49 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE
Xuất xứ	Romania

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

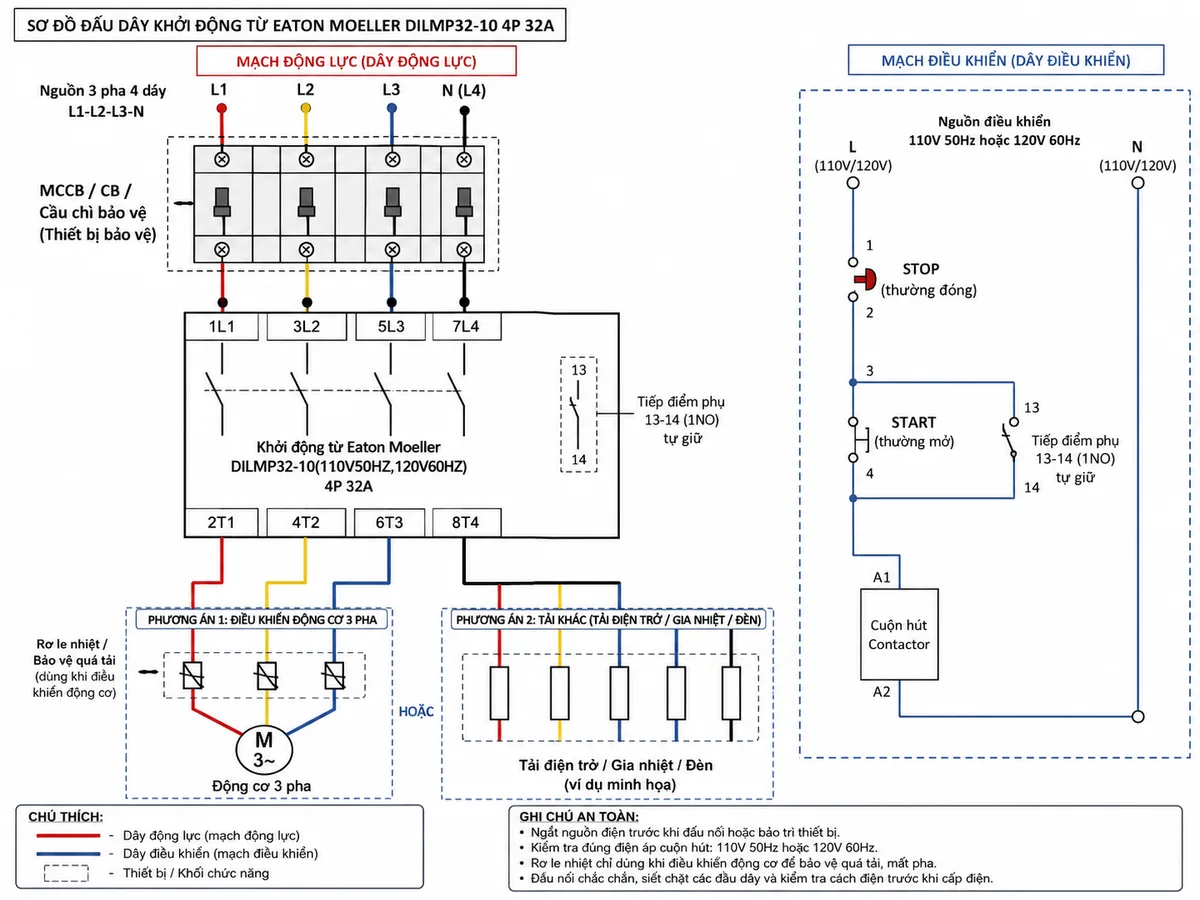

Khởi động từ 4P 32A này có nhiệm vụ đóng cắt nguồn cấp cho tải thông qua tín hiệu điều khiển đưa vào cuộn hút A1-A2. Khi cuộn hút được cấp điện đúng điện áp, cơ cấu điện từ bên trong sẽ kéo các tiếp điểm chính đóng lại, cho phép nguồn đi từ phía vào sang phía ra để cấp cho tải.

Trong mạch điều khiển cơ bản, tiếp điểm phụ 13-14 có thể dùng làm tiếp điểm tự giữ sau khi nhấn START. Khi nhấn STOP hoặc khi mạch bảo vệ tác động, cuộn hút mất điện, contactor nhả và các tiếp điểm chính mở ra để ngắt tải.

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện áp 110V 50Hz hoặc 120V 60Hz vào A1-A2, cuộn hút tạo từ trường để kéo lõi từ và cơ cấu truyền động. Cơ cấu này làm các tiếp điểm chính đóng đồng thời, cho phép dòng điện đi qua contactor để cấp cho tải. Khi tín hiệu điều khiển bị ngắt, lò xo hồi vị đưa tiếp điểm về trạng thái mở, giúp ngắt nguồn tải.

Với tải động cơ, DILMP32-10(110V50HZ, 120V60HZ) nên được phối hợp cùng rơ le nhiệt hoặc thiết bị bảo vệ động cơ phù hợp. Với tải điện trở, gia nhiệt hoặc chiếu sáng, cần chọn tiết diện dây, thiết bị bảo vệ ngắn mạch và khả năng tản nhiệt tủ điện theo dòng làm việc thực tế.

Ứng dụng thực tế

Contactor Eaton Moeller 109790 thường được dùng trong tủ điều khiển máy móc, hệ thống cấp nguồn cho tải điện trở, tủ gia nhiệt, hệ thống chiếu sáng công suất lớn, tủ điều khiển motor và các mạch đóng cắt cần 4 cực. Nhờ có tiếp điểm phụ 1NO, sản phẩm cũng phù hợp cho mạch tự giữ, mạch báo trạng thái chạy và các sơ đồ điều khiển liên động đơn giản.

Cam kết và nơi mua hàng

Khi cần mua khởi động từ Eaton Moeller DILMP32-10 đúng mã 109790, quý khách nên chọn đúng điện áp cuộn hút, dòng tải, loại tải và phương án bảo vệ đi kèm để đảm bảo hệ thống vận hành an toàn. Tại thietbicodien, chúng tôi cung cấp sản phẩm chính hãng, hỗ trợ tư vấn chọn contactor theo ứng dụng thực tế và báo giá nhanh cho nhu cầu tủ điện công nghiệp.

• Cam kết tư vấn đúng model, đúng điện áp cuộn hút và đúng ứng dụng.
• Hỗ trợ kiểm tra mã hàng, thông số và phụ kiện đi kèm khi cần thay thế.
• Phù hợp cho khách hàng mua lẻ, mua dự án, bảo trì nhà máy hoặc lắp tủ điện.

Câu hỏi thường gặp (FAQ)

DILMP32-10(110V50HZ, 120V60HZ) là thiết bị gì?

DILMP32-10(110V50HZ, 120V60HZ) là khởi động từ 4 cực của Eaton Moeller, dùng để đóng cắt nguồn cấp cho tải điện công nghiệp thông qua cuộn hút điều khiển AC.

Contactor Eaton Moeller 109790 dùng điện áp cuộn hút bao nhiêu?

Model này dùng cuộn hút 110V AC ở tần số 50Hz hoặc 120V AC ở tần số 60Hz. Khi thay thế, cần kiểm tra đúng điện áp điều khiển hiện có trong tủ điện.

Sản phẩm này có dùng cho động cơ 3 pha được không?

Có thể dùng cho động cơ 3 pha khi công suất, dòng tải và cấp sử dụng được chọn đúng. Với ứng dụng động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ động cơ phù hợp để bảo vệ quá tải và mất pha.

Khởi động từ 4P khác gì so với loại 3P?

Loại 4P có 4 cực chính thường mở, có thể đóng cắt thêm dây trung tính hoặc một nhánh tải thứ tư tùy thiết kế. Loại 3P thường chỉ đóng cắt ba pha chính của tải 3 pha.

Tiếp điểm phụ 1NO của DILMP32-10 dùng để làm gì?

Tiếp điểm phụ 1NO thường dùng cho mạch tự giữ sau nút START, báo trạng thái contactor đã đóng hoặc làm tín hiệu liên động trong mạch điều khiển.

Khi lắp Eaton Moeller DILMP32-10 cần lưu ý gì?

Cần đấu đúng cực nguồn, cực tải, A1-A2 của cuộn hút và tiếp điểm phụ 13-14. Ngoài ra, cần chọn dây dẫn, CB/MCCB, cầu chì và bảo vệ quá tải theo dòng tải thực tế, đồng thời đảm bảo việc lắp đặt do người có chuyên môn điện thực hiện.
