Khởi động từ (Contactor) Eaton Moeller 109813 - DILMP32-10(RDC60) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109813 - DILMP32-10(RDC60) 4P, 32A, 7.5kW

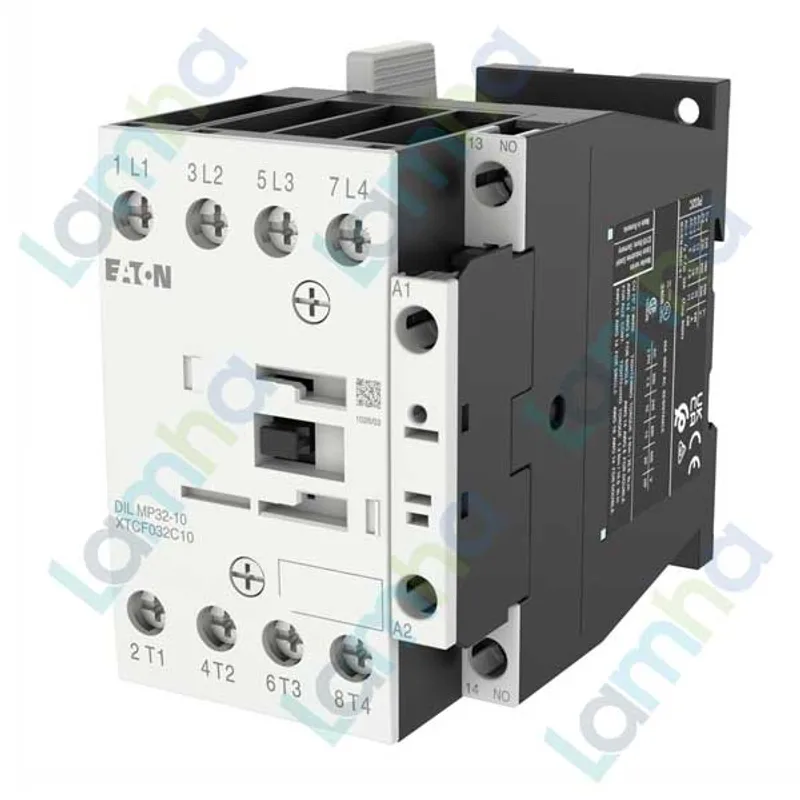

Khởi động từ Eaton Moeller 109813 - DILMP32-10(RDC60) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện trong tủ điều khiển công nghiệp, hệ thống phân phối, tải điện trở, tải chiếu sáng, gia nhiệt và động cơ. Sản phẩm có dòng định mức AC-1 32A, tiếp điểm chính 4P, tiếp điểm phụ 1NO và cuộn điều khiển RDC60 48-60V DC, phù hợp cho các mạch điều khiển dùng nguồn một chiều ổn định.

Với xuất xứ Romania, model DILMP32-10(RDC60) được lựa chọn trong các hệ thống cần contactor 4 cực nhỏ gọn, độ bền cơ khí cao, đấu nối vít chắc chắn và khả năng vận hành tin cậy trong môi trường công nghiệp.

Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong các giải pháp đóng cắt, bảo vệ, điều khiển động cơ và tự động hóa tủ điện. Dòng contactor DILM/DILMP của Eaton Moeller được sử dụng rộng rãi trong tủ điều khiển máy móc, tủ phân phối hạ thế, hệ thống HVAC, bơm, quạt, băng tải và các dây chuyền sản xuất.

Eaton Moeller 109813 là mã hàng của contactor DILMP32-10(RDC60). Đây là loại contactor 4 cực, vận hành bằng nguồn điều khiển DC, có sẵn mạch chống nhiễu trong phần điện tử điều khiển, giúp giảm ảnh hưởng điện áp xung khi đóng cắt cuộn hút.

Ưu điểm / tính năng nổi bật

• Contactor 4P 32A phù hợp đóng cắt đồng thời 4 đường mạch, dùng tốt cho tải 3 pha kèm trung tính hoặc các tải 4 cực chuyên dụng.
• Cuộn điều khiển 48-60V DC thích hợp cho hệ thống điều khiển dùng nguồn DC, PLC, relay trung gian hoặc mạch điều khiển một chiều.
• Tiếp điểm phụ 1NO tích hợp, thuận tiện dùng cho mạch tự giữ, phản hồi trạng thái hoặc liên động điều khiển.
• Đấu nối vít giúp lắp đặt chắc chắn, dễ bảo trì trong tủ điện công nghiệp.
• Mạch chống nhiễu tích hợp trong phần điện tử điều khiển giúp hỗ trợ vận hành ổn định hơn khi đóng cắt cuộn hút DC.
• Độ bền cơ khí cao, phù hợp cho hệ thống đóng cắt thường xuyên trong môi trường sản xuất.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109813 - DILMP32-10(RDC60)
Mã hàng	109813
Model	DILMP32-10(RDC60)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Loại thiết bị	Contactor 4 cực
Số cực	4P
Dòng định mức AC-1	32A
Công suất động cơ tham khảo AC-3 tại 380/400V	7.5kW
Tiếp điểm phụ	1NO
Điện áp điều khiển	RDC60: 48-60V DC
Kiểu đấu nối	Đấu nối vít
Cấp bảo vệ	IP00
Điện áp cách điện định mức	690V AC
Điện áp chịu xung định mức	8000V AC
Nhiệt độ làm việc	-25 đến 60°C khi lắp hở; -25 đến 40°C khi lắp trong vỏ
Kích thước	97 x 85 x 58 mm
Khối lượng	Khoảng 0.6 kg

Chức năng & nguyên lý hoạt động / ứng dụng

Khởi động từ Eaton Moeller DILMP32-10(RDC60) có chức năng đóng cắt mạch lực bằng tín hiệu điều khiển điện. Khi cuộn hút A1-A2 được cấp nguồn DC trong dải 48-60V, cơ cấu điện từ bên trong sẽ hút lõi từ, làm các tiếp điểm chính 4P chuyển sang trạng thái đóng. Khi ngắt nguồn điều khiển, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm chính mở ra để ngắt tải.

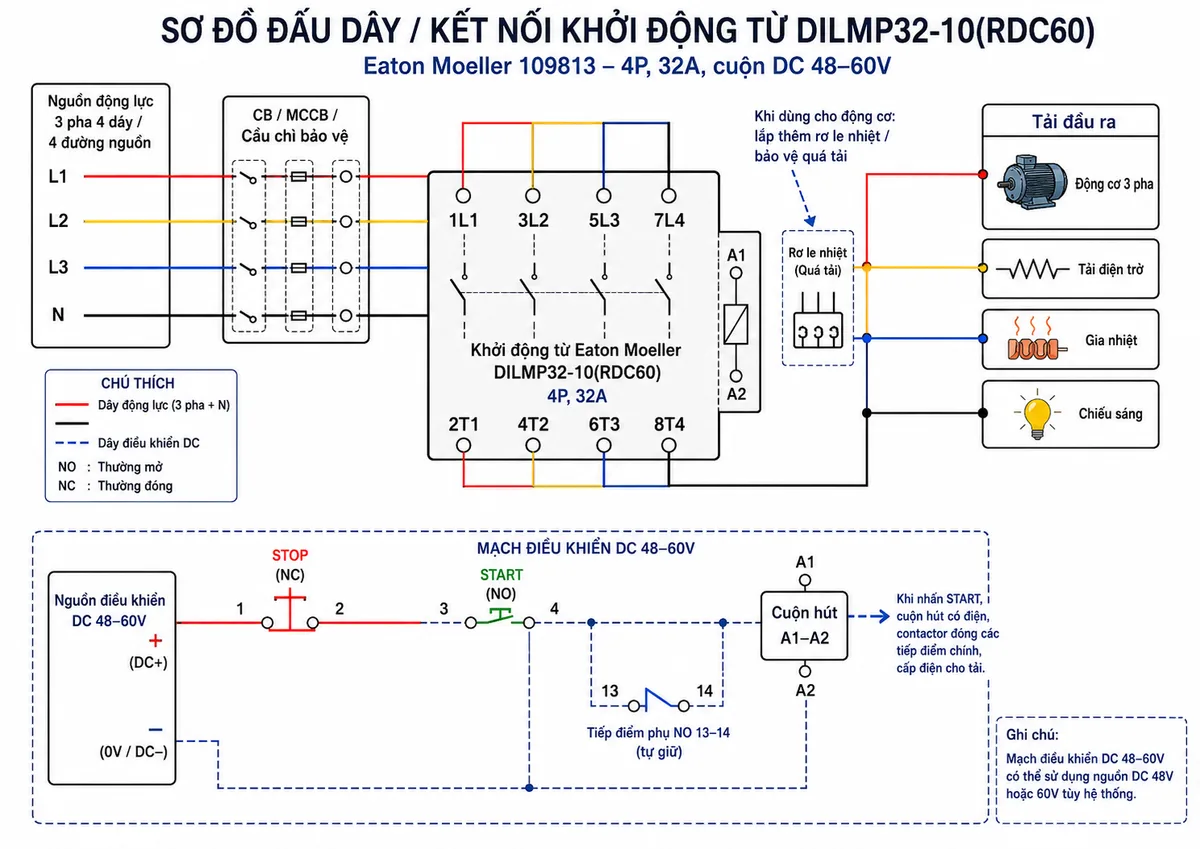

Trong mạch đấu dây thực tế, nguồn động lực thường đi qua CB, MCCB hoặc cầu chì bảo vệ trước khi vào các cực nguồn phía trên của contactor. Các cực ra phía dưới cấp điện cho tải như động cơ, điện trở gia nhiệt, đèn công nghiệp hoặc nhánh tải 4 dây. Với tải động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ phù hợp để bảo vệ quá tải.

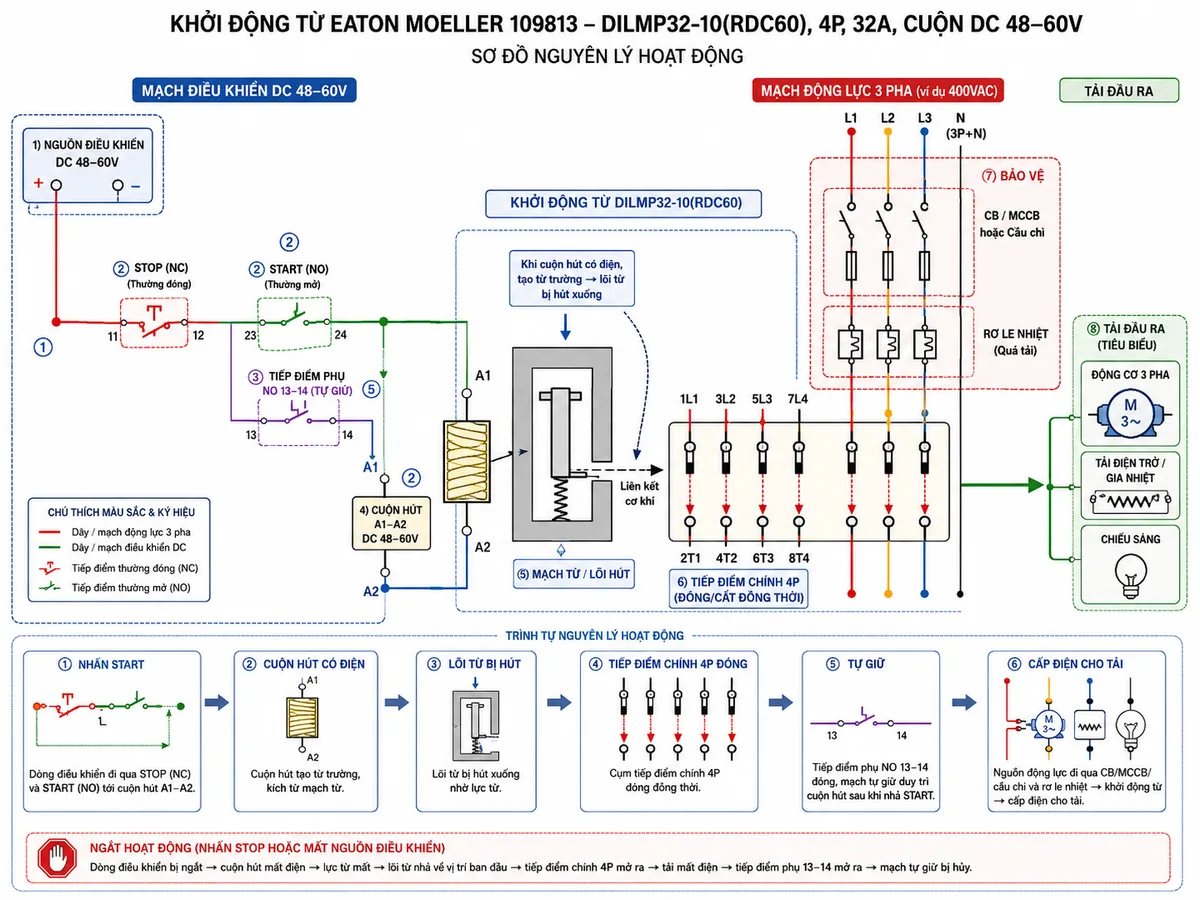

Về nguyên lý, tín hiệu START trong mạch điều khiển sẽ đưa điện áp DC tới cuộn hút. Cuộn hút tạo từ trường, kéo lõi từ và đóng cụm tiếp điểm chính. Đồng thời, tiếp điểm phụ NO 13-14 có thể đóng lại để duy trì trạng thái làm việc sau khi nhả nút START. Khi nhấn STOP hoặc khi mạch bảo vệ tác động, cuộn hút mất điện, contactor nhả và tải được ngắt khỏi nguồn.

Ứng dụng phổ biến

• Đóng cắt tải trong tủ điện phân phối, tủ điều khiển máy và tủ động lực.
• Điều khiển động cơ 3 pha trong hệ thống bơm, quạt, băng tải, máy nén và máy sản xuất.
• Đóng cắt tải điện trở, gia nhiệt, đèn công nghiệp hoặc các tải AC-1 không cảm ứng hoặc cảm ứng nhẹ.
• Ứng dụng trong mạch điều khiển dùng nguồn DC 48-60V, cần contactor 4 cực có tiếp điểm phụ phản hồi.

Cam kết & nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 109813 - DILMP32-10(RDC60) chính hãng cho tủ điện công nghiệp, quý khách có thể đặt hàng tại thietbicodien. Chúng tôi cung cấp thiết bị đúng model, hỗ trợ tư vấn lựa chọn theo điện áp cuộn hút, dòng tải, số cực, dạng tải và yêu cầu lắp đặt thực tế.

thietbicodien cam kết hỗ trợ báo giá nhanh, tư vấn kỹ thuật rõ ràng và giao hàng phù hợp cho nhu cầu bảo trì, thay thế hoặc lắp mới trong hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109813 - DILMP32-10(RDC60) dùng điện áp điều khiển bao nhiêu?

Model DILMP32-10(RDC60) dùng nguồn điều khiển DC trong dải 48-60V DC, phù hợp với các hệ thống điều khiển dùng nguồn một chiều.

DILMP32-10(RDC60) là contactor mấy cực?

Đây là contactor 4 cực, có thể đóng cắt đồng thời 4 đường mạch, thường dùng cho tải 3 pha kèm trung tính hoặc các ứng dụng cần 4 tiếp điểm chính.

Contactor Eaton Moeller 109813 có tiếp điểm phụ không?

Sản phẩm có tiếp điểm phụ 1NO, thường được dùng cho mạch tự giữ, phản hồi trạng thái đóng cắt hoặc liên động trong mạch điều khiển.

DILMP32-10(RDC60) có dùng cho động cơ 7.5kW được không?

Model này có công suất động cơ tham khảo 7.5kW ở chế độ AC-3 tại 380/400V. Khi chọn dùng cho động cơ, cần kiểm tra thêm dòng làm việc thực tế, điều kiện khởi động, tần suất đóng cắt và thiết bị bảo vệ quá tải đi kèm.

Khởi động từ 4P 32A này phù hợp với loại tải nào?

Khởi động từ 4P 32A phù hợp cho tải điện trở, tải gia nhiệt, chiếu sáng, tải AC-1 và các ứng dụng điều khiển động cơ trong giới hạn định mức cho phép.

Khi lắp Eaton Moeller DILMP32-10(RDC60) có cần thiết bị bảo vệ không?

Có. Mạch động lực nên có CB, MCCB hoặc cầu chì bảo vệ ngắn mạch. Với tải động cơ, nên dùng thêm rơ le nhiệt hoặc bộ bảo vệ động cơ phù hợp để bảo vệ quá tải và tăng độ an toàn cho hệ thống.

Nên mua Eaton Moeller 109813 chính hãng ở đâu?

Quý khách nên mua đúng model Eaton Moeller 109813 DILMP32-10(RDC60) tại thietbicodien để được tư vấn kỹ thuật, báo giá và hỗ trợ chọn sản phẩm phù hợp với hệ thống tủ điện thực tế.
