Khởi động từ (Contactor) Eaton Moeller 109811 - DILMP32-10(RDC24) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109811 DILMP32-10(RDC24) 4P 32A 7.5kW

Khởi động từ Eaton Moeller 109811 model DILMP32-10(RDC24) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện trong tủ điều khiển, tủ động lực và hệ thống tự động hóa công nghiệp. Sản phẩm có cuộn hút điều khiển DC, phù hợp cho các mạch điều khiển sử dụng nguồn 24V DC, đồng thời hỗ trợ đóng cắt tải AC-1 32A và ứng dụng động cơ AC-3 đến 7.5kW ở 380/400V.

Với cấu hình 4P, tiếp điểm phụ 1NO và kiểu đấu nối bằng vít, DILMP32-10(RDC24) phù hợp cho hệ thống cần đóng cắt đồng thời nhiều cực, cấp nguồn cho tải 3 pha, tải điện trở, gia nhiệt, chiếu sáng hoặc mạch động cơ trong môi trường công nghiệp.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp có lịch sử lâu đời tại châu Âu, nổi bật trong lĩnh vực thiết bị đóng cắt, bảo vệ mạch, contactor, rơ le nhiệt và giải pháp điều khiển động cơ. Dòng sản phẩm Moeller hiện thuộc hệ sinh thái Eaton, được sử dụng rộng rãi trong tủ điện công nghiệp, nhà máy, dây chuyền sản xuất và hệ thống phân phối điện hạ áp.

Khởi động từ Eaton Moeller DILMP32-10(RDC24) mang mã hàng 109811, xuất xứ Romania theo thông tin sản phẩm, được thiết kế cho nhu cầu đóng cắt tải 4 cực với độ bền cơ khí cao, thao tác ổn định và khả năng tích hợp thuận tiện trong tủ điều khiển.

2) Ưu điểm / tính năng nổi bật

Contactor Eaton Moeller 4P 32A này có ưu điểm nổi bật là kết cấu 4 cực, cuộn hút DC 24–27V và tích hợp mạch triệt nhiễu trong điện tử điều khiển, giúp giảm ảnh hưởng xung điện khi đóng cắt cuộn hút trong mạch điều khiển.

• Thiết kế 4 cực, phù hợp cho tải 3 pha có trung tính hoặc các ứng dụng cần đóng cắt 4 đường nguồn đồng thời.
• Cuộn hút điều khiển 24–27V DC, thích hợp cho tủ điều khiển dùng nguồn DC, PLC hoặc bộ nguồn công nghiệp.
• Dòng làm việc AC-1 32A, phù hợp với tải điện trở, lò điện, gia nhiệt hoặc tải ít cảm.
• Ứng dụng động cơ AC-3 7.5kW tại 380/400V, dùng trong mạch điều khiển động cơ 3 pha khi kết hợp thiết bị bảo vệ phù hợp.
• Tích hợp tiếp điểm phụ 1NO, thuận tiện cho mạch tự giữ, báo trạng thái hoặc liên động điều khiển.
• Đấu nối vít chắc chắn, dễ lắp đặt trong tủ điện công nghiệp và bảo trì định kỳ.

Bảng thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109811 - DILMP32-10(RDC24)
Mã hàng	109811
Model	DILMP32-10(RDC24)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Dòng sản phẩm	DILMP 4-pole contactor
Số cực chính	4P
Tiếp điểm phụ	1NO
Điện áp điều khiển cuộn hút	24–27V DC
Dòng định mức AC-1	32A tại 380/400/415V
Dòng định mức AC-3	18A tại 220–500V, 12A tại 660/690V
Công suất động cơ AC-3	7.5kW tại 380/400V
Điện áp làm việc tối đa	690V AC
Điện áp cách điện định mức	690V
Kiểu đấu nối	Đầu vít
Cấp bảo vệ thân thiết bị	IP00
Độ bền cơ khí	10.000.000 lần thao tác
Tiêu chuẩn liên quan	IEC/EN 60947-4-1, UL, CSA, CE, VDE

3) Chức năng & nguyên lý hoạt động / ứng dụng

Khởi động từ DILMP32-10(RDC24) có chức năng chính là đóng cắt mạch động lực bằng tín hiệu điều khiển điện áp thấp DC. Khi cuộn hút nhận nguồn điều khiển 24–27V DC qua mạch nút nhấn, PLC hoặc rơ le trung gian, lõi từ bên trong contactor hút cơ cấu truyền động, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và ngắt nguồn cấp cho tải.

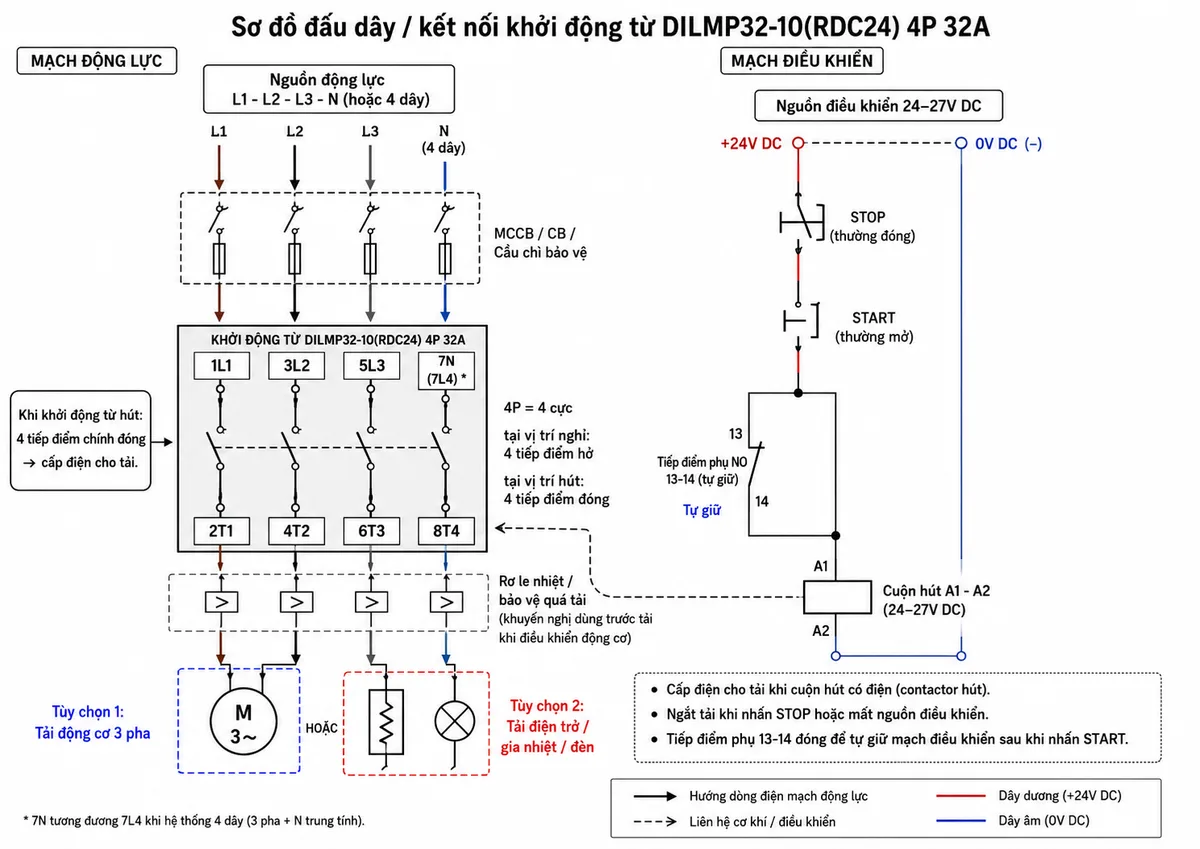

Sơ đồ đấu dây / kết nối khuyến nghị

Trong tủ điện, nguồn động lực thường đi qua MCCB, CB hoặc cầu chì bảo vệ trước khi vào các cực nguồn phía trên của contactor. Các cực ra phía dưới cấp tới tải như động cơ 3 pha, tải điện trở, gia nhiệt hoặc hệ thống chiếu sáng công suất lớn. Mạch điều khiển cấp nguồn DC vào cuộn hút A1-A2, có thể đi qua nút STOP thường đóng, nút START thường mở, tiếp điểm phụ tự giữ và các tiếp điểm bảo vệ của rơ le nhiệt nếu dùng cho động cơ.

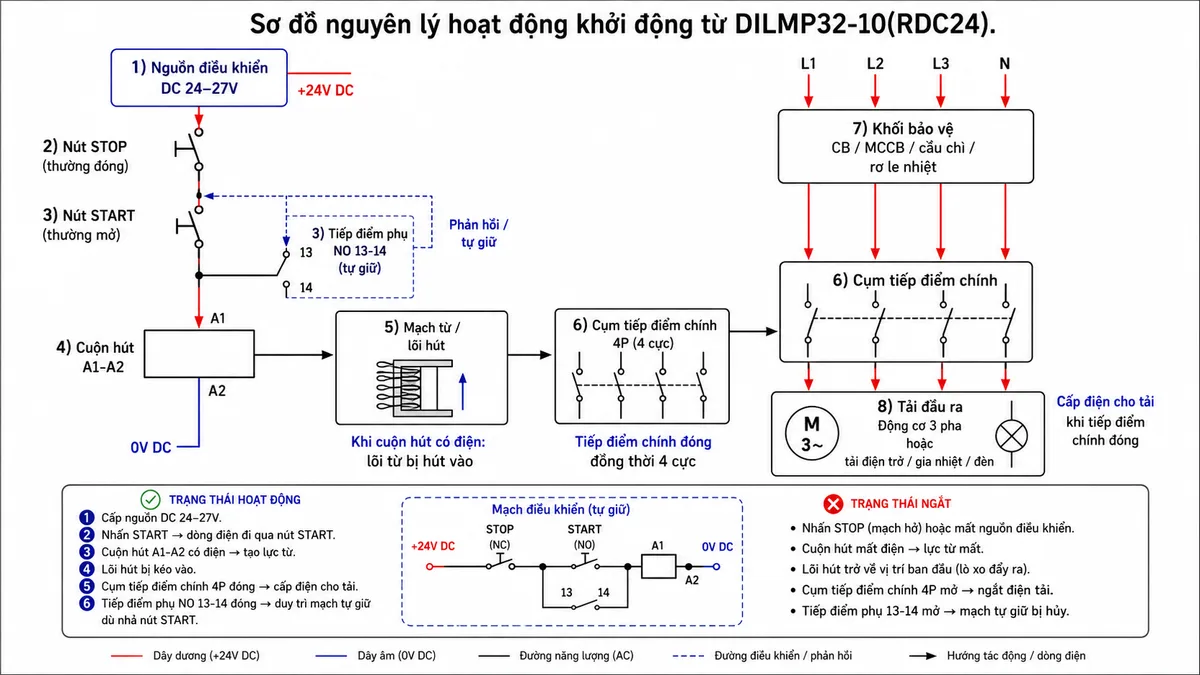

Nguyên lý hoạt động trong mạch điều khiển

Khi người vận hành nhấn START hoặc PLC xuất tín hiệu điều khiển, cuộn hút A1-A2 của contactor Eaton 24V DC được cấp điện. Từ trường sinh ra trong cuộn hút kéo lõi từ, đóng cụm tiếp điểm chính 4P để cấp nguồn cho tải. Đồng thời, tiếp điểm phụ NO có thể đóng để tạo mạch tự giữ hoặc đưa tín hiệu phản hồi về bộ điều khiển. Khi nhấn STOP, mất nguồn điều khiển, rơ le nhiệt tác động hoặc PLC ngắt lệnh, cuộn hút nhả, các tiếp điểm chính mở và tải được ngắt khỏi nguồn.

Ứng dụng thực tế

Khởi động từ 4P 32A Eaton Moeller được dùng trong tủ điều khiển máy móc, tủ động lực, hệ thống bơm, quạt, băng tải, máy nén, tải gia nhiệt, lò điện, chiếu sáng công nghiệp và các hệ thống cần đóng cắt nhiều cực bằng tín hiệu điều khiển DC. Với tải động cơ, sản phẩm nên được phối hợp cùng MCCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ động cơ phù hợp để đảm bảo an toàn vận hành.

4) Cam kết & nơi mua hàng

Khi chọn mua Eaton Moeller 109811 DILMP32-10(RDC24), khách hàng nên ưu tiên sản phẩm đúng model, đúng điện áp cuộn hút DC và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt trong tủ điện. thietbicodien cung cấp thiết bị điện công nghiệp với định hướng rõ ràng về hàng chính hãng, tư vấn đúng ứng dụng và hỗ trợ lựa chọn phụ kiện bảo vệ đi kèm.

Để mua khởi động từ Eaton Moeller chính hãng cho tủ điều khiển, tủ động lực hoặc hệ thống máy móc công nghiệp, hãy đặt hàng tại thietbicodien để được tư vấn đúng model, đúng điện áp điều khiển và đúng nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109811 DILMP32-10(RDC24) dùng điện áp cuộn hút bao nhiêu?

DILMP32-10(RDC24) sử dụng cuộn hút điều khiển 24–27V DC, phù hợp với mạch điều khiển dùng nguồn DC trong tủ điện công nghiệp, PLC hoặc rơ le trung gian.

Sản phẩm này là contactor mấy cực?

Đây là contactor 4P, nghĩa là có 4 cực chính để đóng cắt đồng thời nhiều đường nguồn, phù hợp cho tải 3 pha có trung tính hoặc các ứng dụng cần ngắt 4 dây.

DILMP32-10(RDC24) có dùng cho động cơ 7.5kW được không?

Có. Sản phẩm có thông số ứng dụng động cơ AC-3 7.5kW tại 380/400V. Khi dùng cho động cơ, cần phối hợp thêm rơ le nhiệt, MCCB, cầu chì hoặc thiết bị bảo vệ động cơ phù hợp với dòng tải thực tế.

Contactor Eaton Moeller 109811 có tiếp điểm phụ không?

Có. Model này tích hợp tiếp điểm phụ 1NO, thường dùng cho mạch tự giữ, phản hồi trạng thái đóng cắt hoặc liên động trong hệ thống điều khiển.

Sản phẩm phù hợp với những loại tải nào?

Khởi động từ Eaton Moeller 4P 32A phù hợp với tải AC-1 như tải điện trở, gia nhiệt, lò điện, chiếu sáng công nghiệp, đồng thời có thể dùng cho tải động cơ AC-3 khi chọn đúng công suất và thiết bị bảo vệ đi kèm.

Khi lắp DILMP32-10(RDC24) cần lưu ý gì?

Cần kiểm tra đúng điện áp điều khiển 24–27V DC, đấu đúng cực cuộn hút A1-A2, chọn tiết diện dây phù hợp, siết đầu vít đúng kỹ thuật và luôn lắp thiết bị bảo vệ ngắn mạch, quá tải theo yêu cầu của hệ thống.
