Khởi động từ (Contactor) Eaton Moeller 109799 - DILMP32-10(24V50/60HZ) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109799 DILMP32-10(24V50/60HZ): giới thiệu & nguồn gốc thương hiệu

Khởi động từ Eaton Moeller 109799 - DILMP32-10(24V50/60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt mạch điện công nghiệp bằng cuộn hút điều khiển 24V AC 50/60Hz. Sản phẩm phù hợp cho tủ điện điều khiển, hệ thống phân phối tải 4 cực, mạch động lực AC-1 và các ứng dụng điều khiển động cơ theo đúng điều kiện kỹ thuật.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu, trong đó Moeller là dòng sản phẩm đóng cắt và điều khiển nổi tiếng, được sử dụng rộng rãi trong tủ điện, máy móc, dây chuyền sản xuất và hệ thống tự động hóa. Với xuất xứ Romania theo thông tin sản phẩm, model DILMP32-10(24V50/60HZ) đáp ứng nhu cầu lắp đặt contactor chính hãng, vận hành ổn định và dễ tích hợp với hệ thống điều khiển điện áp thấp.

Ưu điểm / tính năng nổi bật

Contactor Eaton Moeller 4P 32A này nổi bật ở khả năng đóng cắt 4 cực, cuộn hút 24V an toàn cho mạch điều khiển và thiết kế đầu nối vít quen thuộc, thuận tiện cho lắp đặt trong tủ điện công nghiệp.

• Thiết kế 4 cực, phù hợp cho tải 4 dây hoặc các ứng dụng cần đóng cắt đồng thời nhiều nhánh mạch.
• Dòng làm việc AC-1 32A, phù hợp cho tải không cảm hoặc tải cảm nhẹ như gia nhiệt, đèn, điện trở và tải phân phối.
• Công suất động cơ tham chiếu 7.5kW ở AC-3 380/400V, đáp ứng nhiều ứng dụng điều khiển động cơ công nghiệp.
• Cuộn hút 24V 50/60Hz, dễ kết hợp với biến áp điều khiển, nút nhấn, relay trung gian hoặc PLC thông qua mạch điều khiển phù hợp.
• Tích hợp tiếp điểm phụ thường mở 1NO, thuận tiện cho mạch tự giữ, báo trạng thái hoặc liên động điều khiển.
• Đầu nối vít chắc chắn, phù hợp môi trường tủ điện cần độ tin cậy cơ khí cao.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109799
Model	DILMP32-10(24V50/60HZ)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Số cực	4P
Tiếp điểm chính	4 tiếp điểm thường mở
Tiếp điểm phụ	1 tiếp điểm thường mở
Điện áp cuộn hút	24V AC, 50/60Hz
Dòng định mức AC-1	32A tại 380/400/415V
Dòng định mức AC-3	18A tại 380/400/415V
Công suất động cơ AC-3	7.5kW tại 380/400V, 50Hz
Điện áp làm việc tối đa	690V AC
Điện áp cách điện định mức	690V
Điện áp chịu xung định mức	8000V AC
Kiểu đấu nối	Đầu nối vít
Cấp bảo vệ thiết bị	IP00
Kích thước	97 x 85 x 58 mm
Khối lượng	0.49 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947-4-1, IEC/EN 60947, UL, CSA, CE, VDE 0660

Chức năng & nguyên lý hoạt động / ứng dụng

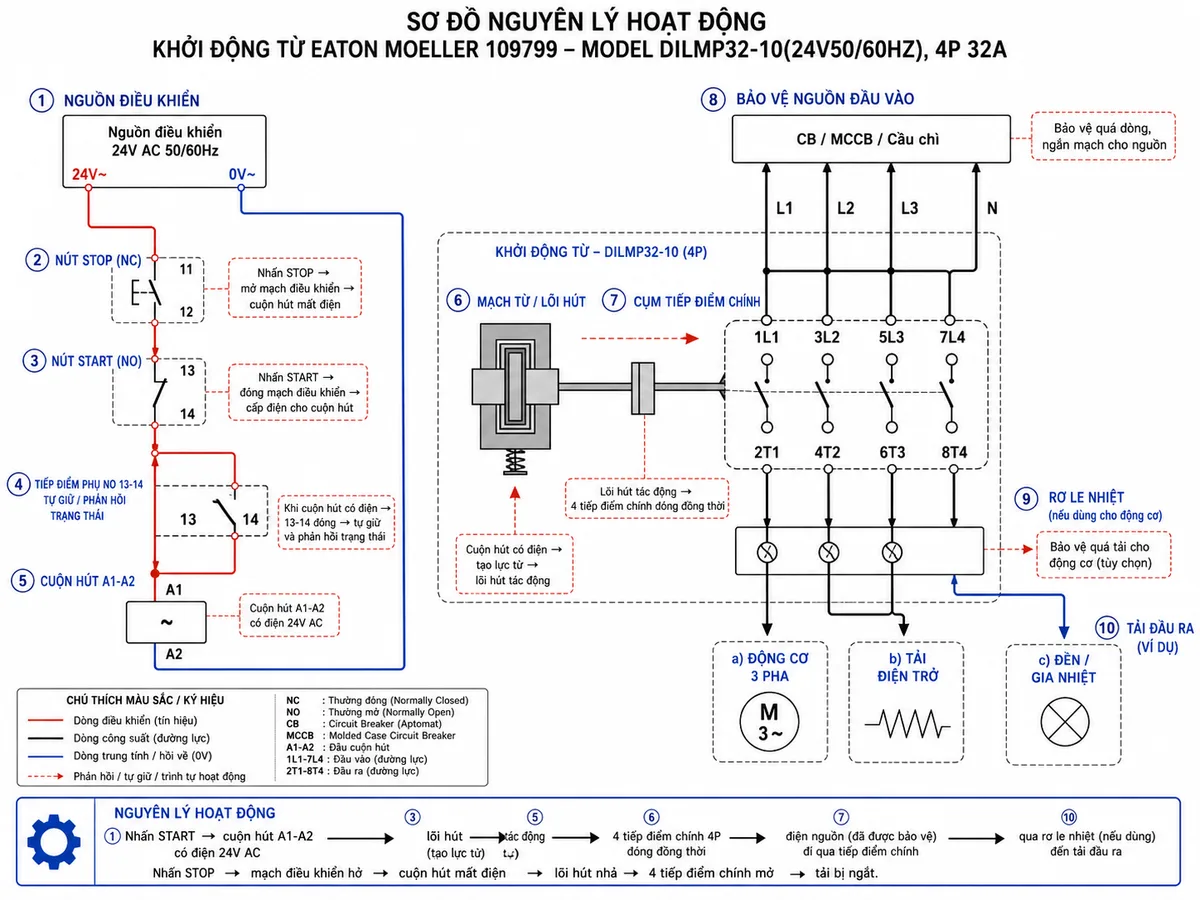

Khởi động từ DILMP32-10 24V có chức năng đóng cắt mạch động lực thông qua tín hiệu điều khiển cấp vào cuộn hút A1-A2. Khi cuộn hút nhận điện áp điều khiển 24V AC, lực điện từ kéo lõi từ, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi ngắt tín hiệu điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái mở, cắt nguồn ra tải.

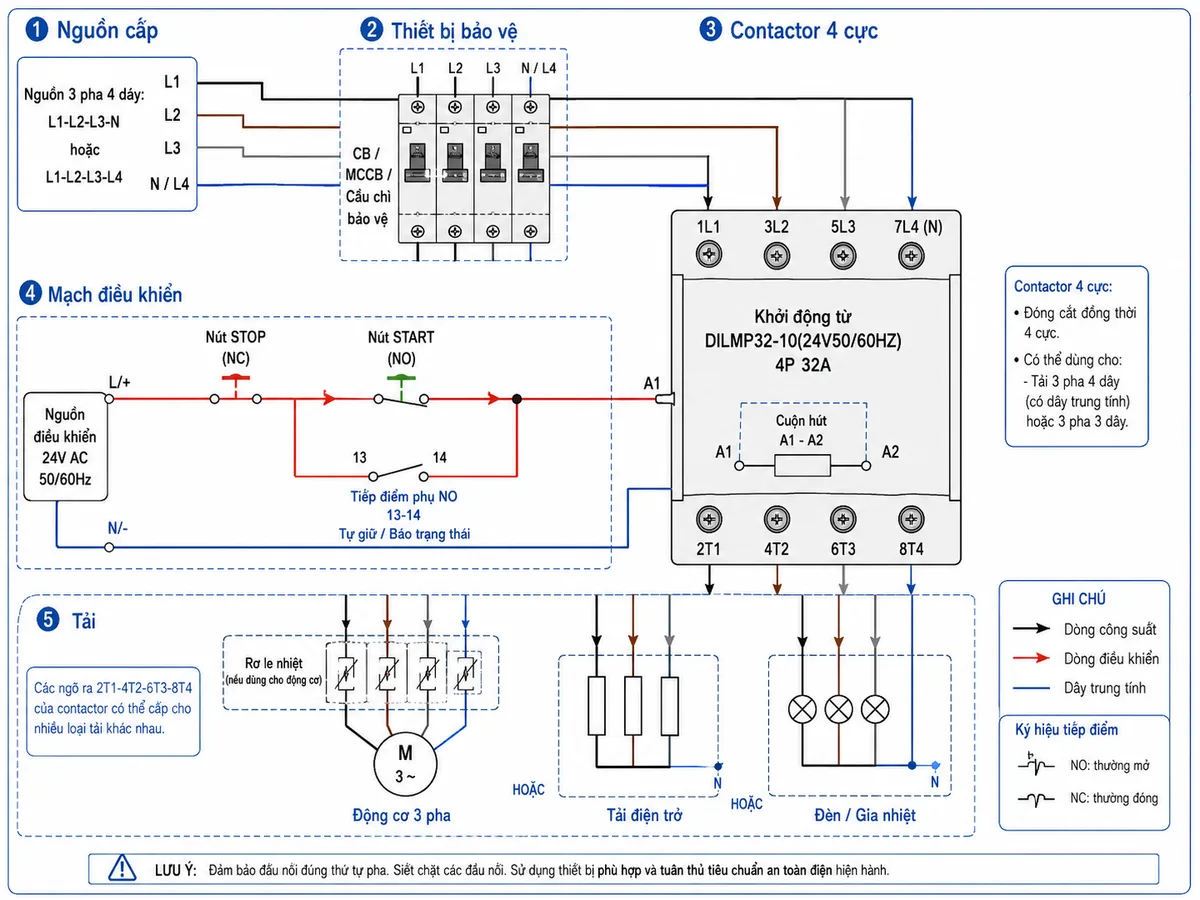

Trong tủ điện thực tế, thiết bị thường được kết hợp với CB hoặc MCCB, cầu chì, rơ le nhiệt, nút nhấn START/STOP, relay trung gian và tiếp điểm phụ để tạo thành mạch điều khiển an toàn. Với cấu hình contactor 4P 32A, sản phẩm phù hợp cho hệ thống cần đóng cắt đồng thời 4 dây, tải điện trở, tải chiếu sáng, tải gia nhiệt hoặc mạch động cơ trong phạm vi định mức phù hợp.

Nguyên lý hoạt động có thể hiểu đơn giản: mạch điều khiển 24V tạo tín hiệu đóng, cuộn hút sinh từ trường, cơ cấu cơ khí kéo cụm tiếp điểm chính, nguồn động lực được cấp cho tải. Tiếp điểm phụ NO có thể được dùng làm mạch tự giữ sau khi nhấn START hoặc đưa tín hiệu phản hồi về PLC, đèn báo, relay giám sát.

Cam kết & nơi mua hàng

Khi cần mua khởi động từ Eaton Moeller DILMP32-10(24V50/60HZ) cho tủ điện, máy móc hoặc hệ thống điều khiển công nghiệp, khách hàng nên chọn đúng model, đúng điện áp cuộn hút 24V và đúng dòng định mức để bảo đảm khả năng vận hành ổn định.

Đặt mua hàng chính hãng tại thietbicodien để được hỗ trợ tư vấn chọn contactor Eaton Moeller phù hợp, kiểm tra đúng mã hàng 109799, đúng model DILMP32-10(24V50/60HZ), hỗ trợ báo giá và giao hàng theo nhu cầu dự án.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109799 DILMP32-10(24V50/60HZ) dùng để làm gì?

Sản phẩm dùng để đóng cắt mạch điện công nghiệp bằng tín hiệu điều khiển 24V AC, thường lắp trong tủ điện điều khiển tải 4 cực, tải gia nhiệt, chiếu sáng, phân phối hoặc động cơ trong phạm vi định mức phù hợp.

Model DILMP32-10(24V50/60HZ) có cuộn hút điện áp bao nhiêu?

Model này sử dụng cuộn hút 24V AC, tần số 50/60Hz. Khi đặt hàng cần kiểm tra đúng điện áp cuộn hút vì cùng dòng DILMP32-10 có nhiều phiên bản điện áp khác nhau.

Contactor Eaton Moeller 109799 là loại mấy cực?

Đây là contactor 4 cực, có 4 tiếp điểm chính thường mở và 1 tiếp điểm phụ thường mở, phù hợp cho các ứng dụng cần đóng cắt đồng thời nhiều dây nguồn hoặc nhiều nhánh tải.

DILMP32-10(24V50/60HZ) có dùng cho động cơ 7.5kW được không?

Sản phẩm có công suất động cơ tham chiếu 7.5kW tại AC-3 380/400V, 50Hz. Khi dùng cho động cơ, cần phối hợp thêm rơ le nhiệt, thiết bị bảo vệ ngắn mạch và kiểm tra điều kiện tải thực tế.

Sản phẩm có phù hợp cho tải điện trở hoặc gia nhiệt không?

Có. Với dòng làm việc AC-1 32A, contactor này phù hợp cho tải không cảm hoặc cảm nhẹ như điện trở, lò nhiệt, gia nhiệt, đèn và các tải phân phối trong phạm vi thông số cho phép.

Khi lắp Eaton Moeller DILMP32-10 24V cần lưu ý gì?

Cần đấu đúng cực nguồn, cực tải, cuộn hút A1-A2 và tiếp điểm phụ; lắp kèm CB, MCCB, cầu chì hoặc rơ le nhiệt theo ứng dụng. Việc lắp đặt nên do kỹ thuật viên điện có chuyên môn thực hiện để bảo đảm an toàn.

`
